PRODUKTBESCHREIBUNG
16 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12
Ansicht

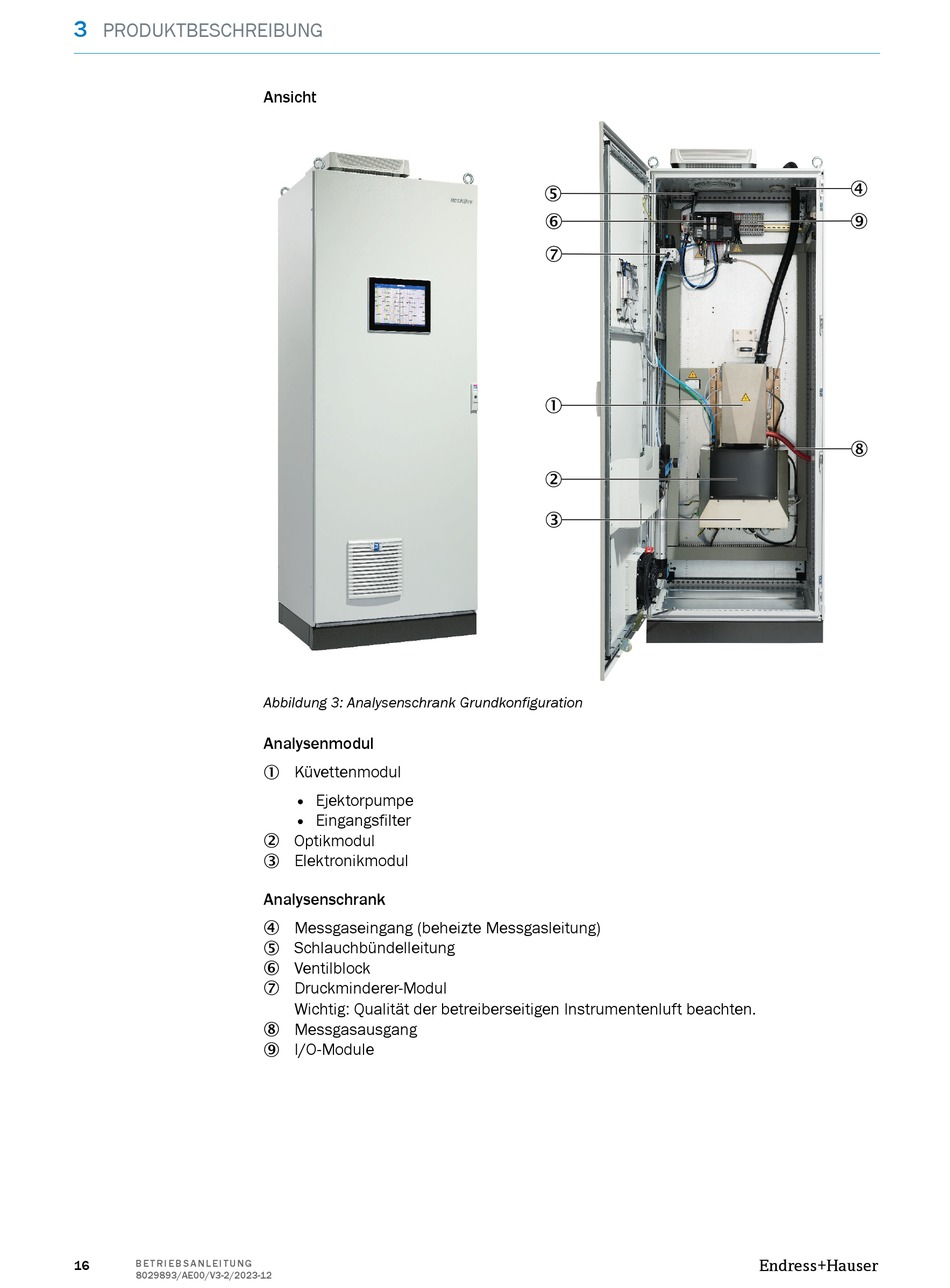

Abbildung 3: Analysenschrank Grundkonfiguration
Analysenmodul
1 Küvettenmodul
• Ejektorpumpe
• Eingangsfilter
2 Optikmodul
3 Elektronikmodul
Analysenschrank
4 Messgaseingang (beheizte Messgasleitung)
5 Schlauchbündelleitung
6 Ventilblock
7 Druckminderer-Modul
Wichtig: Qualität der betreiberseitigen Instrumentenluft beachten.
8 Messgasausgang
9 I/O-Module
