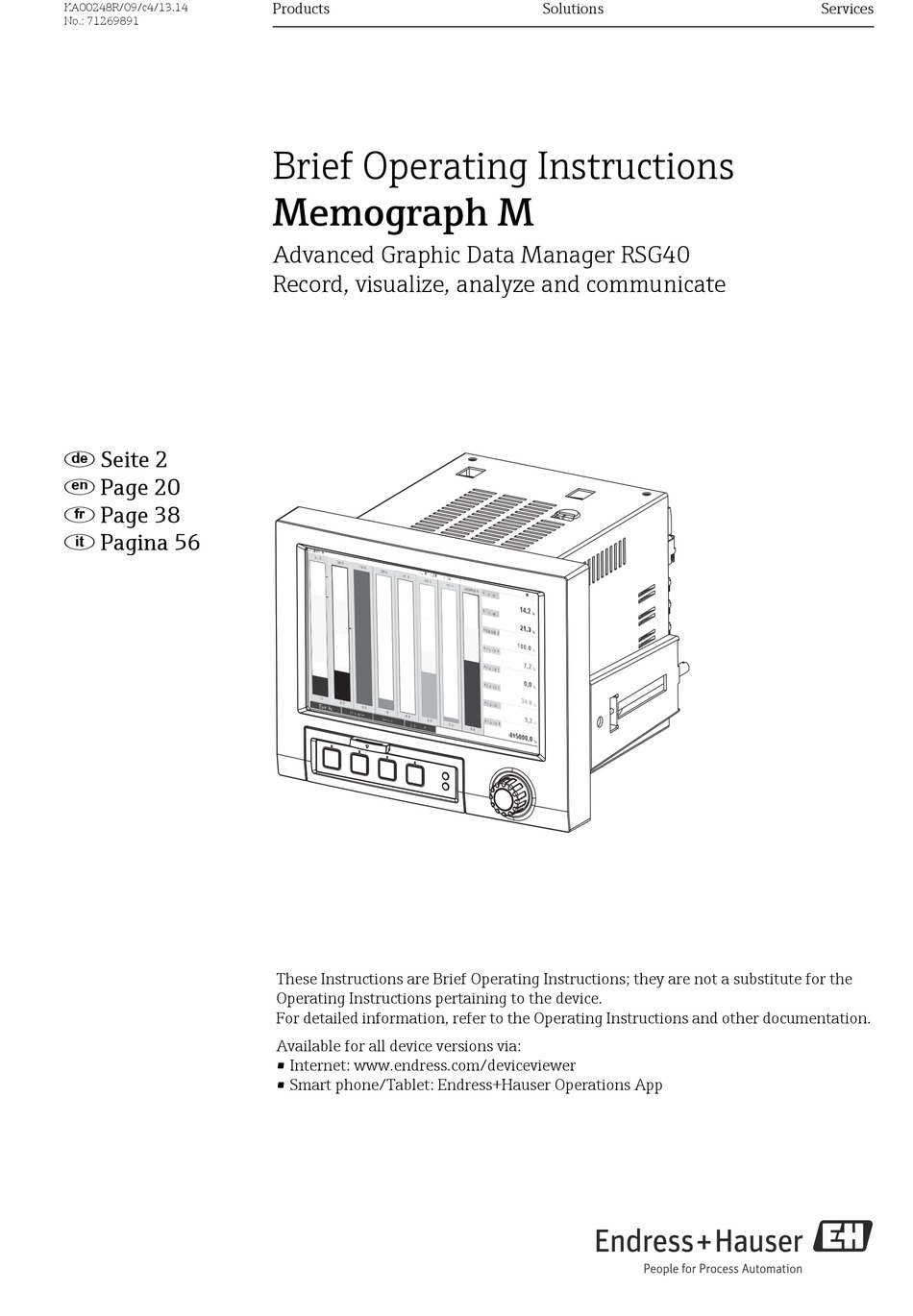

KA00248R/09/c4/13.14
No.: 71269891
; Seite 2
< Page 20
= Page 38
? Pagina 56
Products
Brief Operating Instructions

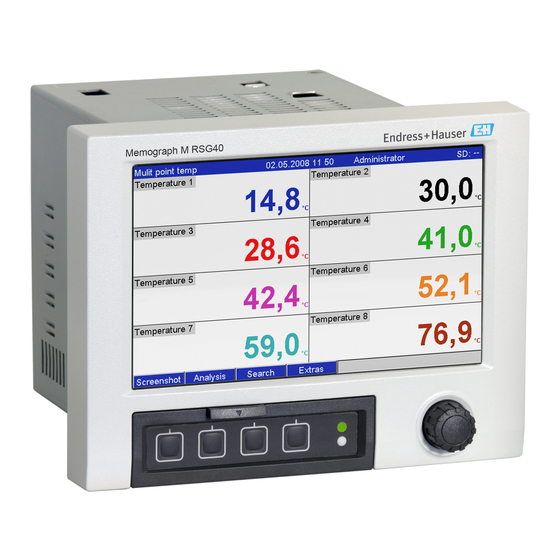

Memograph M
Advanced Graphic Data Manager RSG40
Record, visualize, analyze and communicate
These Instructions are Brief Operating Instructions; they are not a substitute for the
Operating Instructions pertaining to the device.
For detailed information, refer to the Operating Instructions and other documentation.
Available for all device versions via:
• Internet: www.endress.com/deviceviewer
• Smart phone/Tablet: Endress+Hauser Operations App
Solutions
Services
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Memograph M
Inhaltszusammenfassung für Endress+Hauser Memograph M
- Seite 3 Kurzübersicht Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Doku- mentationen. Integrierte Bedienungsanleitung Ihr Gerät zeigt Bedienungshinweise auf Knopfdruck direkt am Bildschirm an! Diese Anlei- tung ist die Ergänzung zu den Bedienungshinweisen im Gerät und erläutert, was dort nicht direkt beschrieben ist.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....5 Bestimmungsgemäße Verwendung ... . 5 Montage, Inbetriebnahme und Bedienung ..5 Betriebssicherheit . -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Dieses Gerät ist für die elektronische Erfassung, Anzeige, Aufzeichnung, Auswertung, Fern- übertragung und Archivierung von analogen und digitalen Eingangssignalen in nicht explo- sionsgefährdeten Bereichen bestimmt. • Das Gerät ist für den Einbau in eine Schalttafel oder einen Schaltschrank vorgesehen und darf nur im eingebauten Zustand betrieben werden. -
Seite 6: It-Sicherheit
Identifizierung Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. A0011190-DE VORSICHT! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu leichter oder mittelschwerer Körperverletzung führen A0011191-DE kann. -
Seite 7: Einbau
Montage VORSICHT ‣ Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerä- tes sicher. ‣ Abstand zu starken magnetischen Feldern einhalten (vgl. Kap. 10 "Technische Daten", Störfestigkeit) ‣ Zulässige Umgebungsbedingung frontseitig: gemäß Geräteschutzart max. IP65 (bei geschlossener Frontklappe) Einbau 3.2.1 Montagewerkzeug... -
Seite 8: Verdrahtung
Verdrahtung +0,04 +0,04 • Schalttafelausschnitt: 138 x 138 mm (5,43 x 5,43 ") • Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58") • Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen • Befestigung nach DIN 43 834 Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt. Zur Vermeidung von Wärmestaus empfehlen wir einen Abstand von >15 mm (>0,59 inch) zu Wänden und anderen Geräten. - Seite 9 Verdrahtung 4.1.2 Schaltbild Leitungs- RS 485 widerstand RxD/TxD(+) RxD/TxD(-) weitere Geräte Digitaleingänge (D) 12-24 VDC Versorgungs- Analog- >5 mA 24 V - spannung ausgänge (O) GNDx GNDx (im Setup einstellbar) 100-230 VAC 24 V AC/DC (±10%) (-10%; +15%) 50 / 60 Hz 50 / 60 Hz Impuls + - + -...
-
Seite 10: Hilfsspannungsausgang Als Messumformerspeisung Für 2-Leiter-Sensoren
Anschluss des Hilfsspannungsausgangs bei Verwendung als Messumformerspeisung (MUS) für 2-Leiter-Sensoren im Strommessbereich – Externer Anzeiger: z.B. Schleifengespeister Anzeiger RIA15 von Endress+Hauser – Sensor 1: z.B. Temperaturfeldtransmitter iTEMP TMT162 von Endress+Hauser – Sensor 2: z.B. Digitaler Drucktransmitter Cerabar M von Endress+Hauser... -
Seite 11: Hilfsspannungsausgang Als Messumformerspeisung Für 4-Leiter-Sensoren
Anschluss des Hilfsspannungsausgangs bei Verwendung als Messumformerspeisung (MUS) für 4-Leiter-Sensoren im Strommessbereich – Externer Anzeiger: z.B. Schleifengespeister Anzeiger RIA15 von Endress+Hauser – Sensor 1: z.B. Durchflussmessgerät Proline Prowirl 200 von Endress+Hauser – Sensor 2: z.B. Füllstandsmessgerät Levelflex FMP50 von Endress+Hauser... -
Seite 12: Klemmenbelegung
Verdrahtung Klemmenbelegung VORSICHT ‣ Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die Vorschaltung eines geeigneten Überspannungsschutzes (z.B. E+H HAW562). ‣ Verwenden Sie geschirmte Signalleitungen bei seriellen Schnittstellen! 4.2.1 Kabelspezifikation, Federklemmen Sämtliche Anschlüsse auf der Geräterückseite sind als verpolungssichere Schraub- bzw. Federklemmblöcke ausgeführt. -
Seite 13: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung Inbetriebnahme und Bedienung Funktionen - Handhabung im Betrieb Abb. 6: Geräteanzeige / Bedieneinheiten Bedienele- Bedienfunktion ment (Pos.-Nr.) (Anzeigemodus = Messwertdarstellung) (Setup-Modus = Bedienung im Setup-Menü) "Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion. Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umge- schaltet werden. -
Seite 14: Bediensprache Einstellen
Inbetriebnahme und Bedienung Bedienele- Bedienfunktion ment (Pos.-Nr.) (Anzeigemodus = Messwertdarstellung) (Setup-Modus = Bedienung im Setup-Menü) Im Anzeigemodus: Benutzer-ID (wenn Funktion aktiv) Im Setup-Modus: -- Im Anzeigemodus: Wechselanzeige, welcher Anteil der SD Karte bzw. des USB-Sticks (in %) bereits beschrieben ist. Es werden auch Statussymbole (abwechselnd zur Speicherinfo) für folgende Funktionen ange- zeigt: Simulationsbetrieb, Datenspeicherung aktiv, Bediensperre, Charge aktiv Im Setup-Modus: Anzeige des aktuellen Bediencodes "Direct Access"... -
Seite 15: Inbetriebnahme
Inbetriebnahme und Bedienung Inbetriebnahme Nach Anlegen der Betriebsspannung leuchtet das Display und das Gerät ist funktionsbereit. • Bei der Inbetriebnahme eines bereits konfigurierten oder voreingestellten Geräts werden die Messungen sofort gemäß den Einstellungen begonnen. Im Display erscheinen die Werte der aktuell eingestellten Anzeigegruppe. •... -
Seite 16: Vorgehensweise Setup Per Schnittstelle Und Mitgelieferter Pc- Software
Inbetriebnahme und Bedienung 5.4.3 Vorgehensweise Setup per Schnittstelle und mitgelieferter PC- Software: HINWEIS Um diese Funktion nutzen zu können, muss das Gerät bereits in der PC-Datenbank angelegt sein, bzw. zuerst neu angelegt werden. Geräteschnittstelle (RS232 / RS485, USB oder Ethernet) mit dem PC verbinden. PC Software starten und neues Gerät in der PC-Datenbank anlegen: - Wählen Sie "Gerät ->... - Seite 17 Inbetriebnahme und Bedienung - Wählen Sie "Fertig -> Einstellungen in der Gerätedatenbank speichern". Die neuen Setup-Parameter werden in der PC-Datenbank gespeichert. Übertragen Sie das neue SETUP-File auf die SD-Karte in Ihrem PC: "Fertig -> Setup-Datenträger erstellen (Dis- kette / ATA-Flash / CF / SD)" wählen und passendes Laufwerk selektieren. - Entnehmen Sie die SD-Karte aus dem Steckplatz im PC und legen Sie sie in das Gerät ein.
-
Seite 18: Setup Direkt Am Gerät (Über Tasten/Navigator)
Inbetriebnahme und Bedienung Neues Setup direkt am Gerät einlesen: - Wählen Sie im Menü Extras " USB-Stick -> Setup laden". Zum Entnehmen des USB- Sticks wählen Sie im Menü Extras " USB-Stick -> Sicher entfernen". Wiederholen Sie die- sen Vorgang, um auch weitere Geräte mit diesem Setup zu parametrieren. 5.4.6 Setup direkt am Gerät (über Tasten/Navigator) Tastenfunktionen im Setup... - Seite 19 Inbetriebnahme und Bedienung HINWEIS Nach der Inbetriebnahme (Geräte-Setup) sollte die SD-Karte und der interne Speicher gelöscht werden, um die temporären Setupdaten zu löschen! ‣ SD-Karte löschen: Extras -> SD-Karte -> Löschen ‣ Internen Speicher löschen: Hauptmenü -> Diagnose / Simulation -> Internen Speicher löschen...
