5.4 Montageablauf
5.4.1 Am Zielort montieren
Endress+Hauser
Überblick

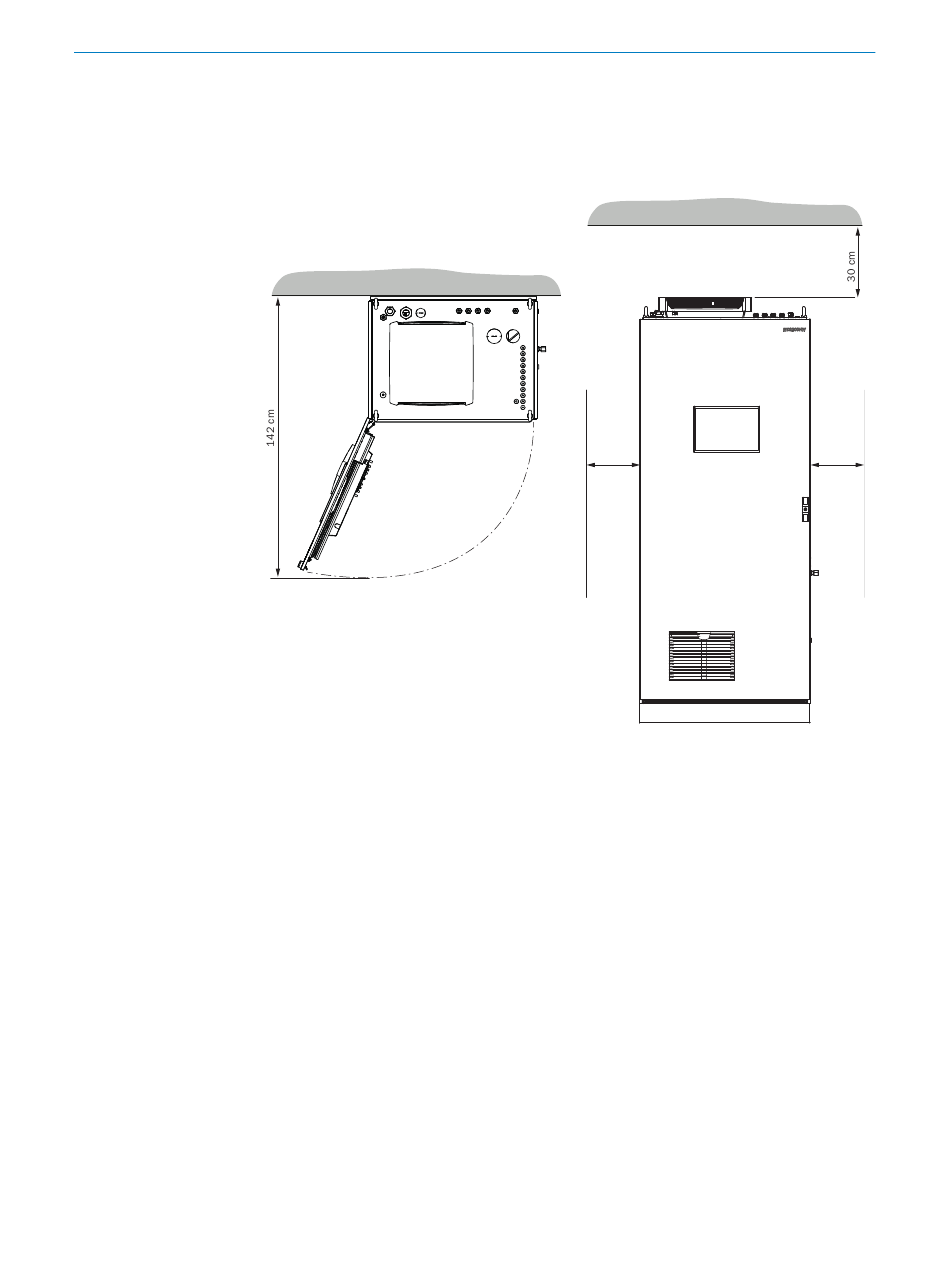

Abbildung 6: Darstellung für Grundkonfiguration
Voraussetzungen
• Ausreichend Freiräume für die beheizte Messgasleitung
•
Aufstellungsort ist ein gut belüfteter Raum
•
Einhalten der Temperaturbedinungen gemäß der Spezifikation
•
Einhalten der Umgebungsbedingungen
Vorgehensweise
1. Der Analysenschrank am Boden mit ausreichender Tragfähigkeit aufstellen.
2. Den Analysenschrank waagerecht montieren.
3. Die Abdeckung am Sockel entfernen.
4. Befestigung des Analysenschranks mit 4x M10 Schraubverbindungen (am Boden).
Verwandte Themen
• Umgebungsbedingungen:
20 cm
siehe „Umgebungsbedingungen", Seite 70
MONTAGE
20 cm
