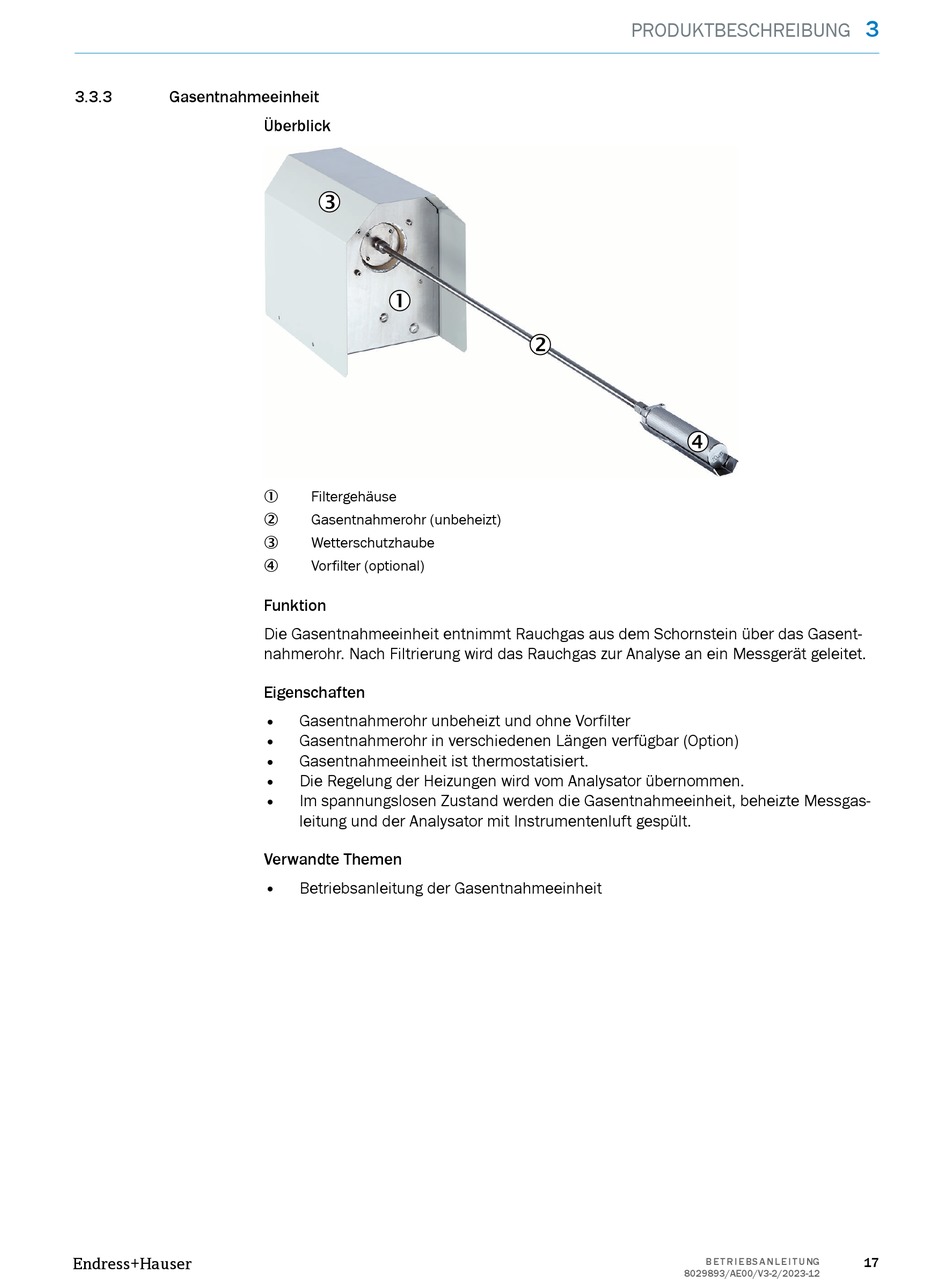

3.3.3 Gasentnahmeeinheit
Endress+Hauser
Überblick
3
1
Filtergehäuse
1
Gasentnahmerohr (unbeheizt)
2
Wetterschutzhaube
3
Vorfilter (optional)
4
Funktion
Die Gasentnahmeeinheit entnimmt Rauchgas aus dem Schornstein über das Gasent‐
nahmerohr. Nach Filtrierung wird das Rauchgas zur Analyse an ein Messgerät geleitet.
Eigenschaften
• Gasentnahmerohr unbeheizt und ohne Vorfilter
• Gasentnahmerohr in verschiedenen Längen verfügbar (Option)
• Gasentnahmeeinheit ist thermostatisiert.
• Die Regelung der Heizungen wird vom Analysator übernommen.
• Im spannungslosen Zustand werden die Gasentnahmeeinheit, beheizte Messgas‐
leitung und der Analysator mit Instrumentenluft gespült.
Verwandte Themen
• Betriebsanleitung der Gasentnahmeeinheit
