7
Schnittstellen
7.1
NFC (Near Field Communication)
7.2
Digitale Ein- und Ausgänge (Überblick)
Ein ausgegebenes Signal sollte im Rahmen der Inbetriebnahme über einen alternativen Weg
(beispielsweise Modbus-Schnittstelle oder Verhalten eines anderen Ausgangs) verifiziert werden.
Generell wird bei der Verwendung der analogen/digitalen Ausgänge eine redundante Überwachung
(beispielsweise mithilfe der Schnittstelle oder eines weiteren Ausgangs) empfohlen.
7.3
Digitaler Ein- und Ausgang Q
Einstellungen in Register 32400...32419
Q ist ein konfigurierbarer digitaler Ein- und Ausgang mit Bezug auf GND.
Bei Verwendung als Eingang kann ein Test oder Reset ausgelöst werden (Register 32401).
Bei Verwendung als Ausgang können mithilfe der Meldezuordnungen folgende Alarme zugewiesen werden
(Register 32402...32417):
Über die NFC-Schnittstelle kann eine zuvor erstellte Geräteparametrierung direkt an das
Gerät übertragen werden.
Diese Funktion steht nur über die Bender Connect App zur Verfügung. Sie finden Sie
in den Appstores für
In der Bender Connect App muss das Gerät initial bekannt gemacht werden. Danach
werden die gerätespezifischen Einstellmöglichkeiten zur Bearbeitung angeboten. Beim
Übertragen der Daten an das Gerät gibt es eine Rückmeldung, ob die Parametrierung
erfolgreich war.
Eine Parametrierung über die Bender Connect App kann erfolgen, wenn das Mobilgerät
an das Gerät gehalten wird.
Im stromlosen Zustand des Geräts kann über die Bender Connect App eine
Parametrierung aufgespielt werden. Diese wird automatisch aktiviert, wenn das Gerät an
die Stromversorgung angeschlossen wird.
Auch im bestromten Zustand des Geräts kann über die Bender Connect App eine
Parametrierung erfolgen. Hierzu muss die NFC-Schnittstelle zuvor aktiviert werden.

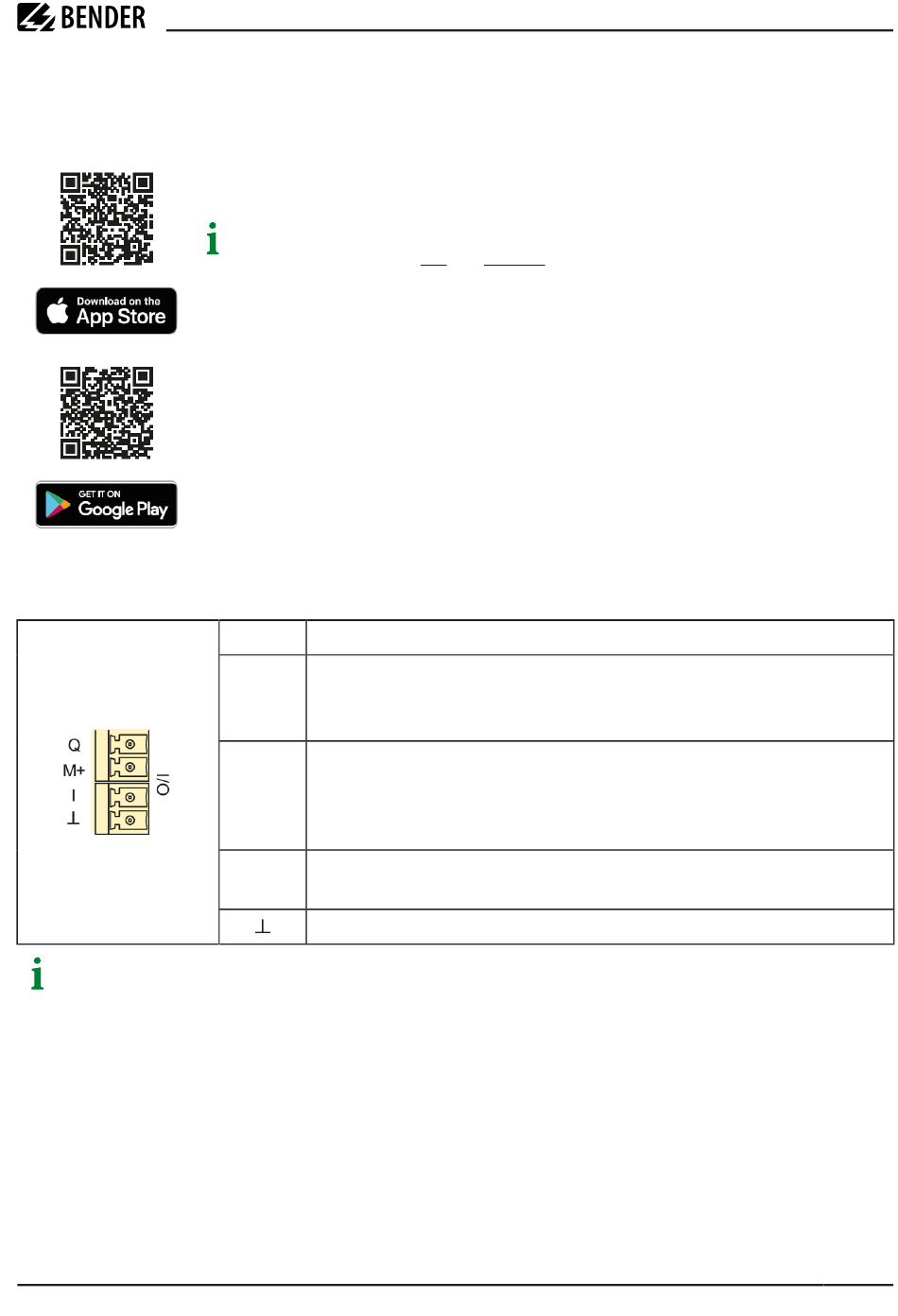

Element
Digitaler Ein-/Ausgang
Q
• Eingang: Test oder Reset ausführen
• Ausgang: Sammelalarm gemäß Meldezuordnung
Multifunktionaler Ausgang
• Digitalausgang: Sammelalarm gemäß Meldezuordnung
M+
• Analoger Spannungs- oder Stromausgang: Zum direkten Anschluss
analoger Instrumente zur Auswertung und Anzeige von Messwerten.
Digitaleingang
I
Test und/oder Reset ausführen, konfigurierbar mit Low-Aktiv und High-Aktiv.
Anschluss GND der Ein-/Ausgänge
iOS
und Android.
Erläuterung
RCMS425-D_D00488_00_M_XXDE/05.2025
LINETRAXX® SmartDetect RCMS425-D
35
