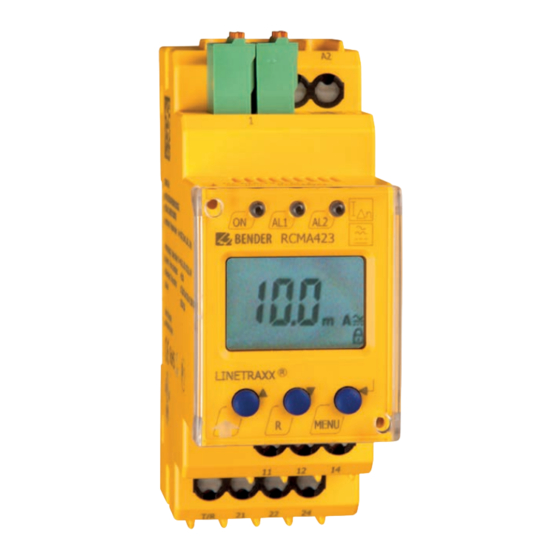

- Seite 1 Handbuch DE LINETRAXX® RCMA423 Differenzstrom-Überwachungsgerät zur Überwachung von AC- und (pulsierenden) DC-Strömen I = 30 mA…3 A Δn in TN- und TT-Systemen RCMA423_D00063_04_M_XXDE/12.2023...
- Seite 2 RCMA423_D00063_04_M_XXDE/12.2023...
-
Seite 3: Inhaltsverzeichnis
Benutzung des Handbuchs..........................5 Kennzeichnung wichtiger Hinweise und Informationen..............5 Zeichen und Symbole............................5 Service und Support............................5 Schulungen und Seminare...........................6 Lieferbedingungen............................6 Kontrolle, Transport und Lagerung......................6 Gewährleistung und Haftung........................6 Entsorgung von Bender-Geräten.......................7 1.10 Sicherheit................................7 Funktion......................8 Bestimmungsgemäße Verwendung......................8 Gerätemerkmale...............................8 Funktionsbeschreibung..........................8 2.3.1 Anschlussüberwachung.......................... - Seite 4 Inhaltsverzeichnis Bedienung und Einstellung................13 Genutzte Display-Elemente........................13 Funktion der Bedienelemente........................14 Menüstruktur..............................14 Display im Standardbetrieb........................16 Display im Menü-Betrieb..........................16 Einstellen der Parameter................. 18 Ansprechwerte für Überstrom einstellen.....................18 Fehlerspeicher..............................19 Alarm-Relais..............................19 Alarm-Kategorien............................20 Verzögerungszeiten einstellen.........................21 Umschalten von Überstrom- auf Unterstrom- oder Fensterbetrieb.......... 22 Passwort................................22 Werkseinstellung............................
-
Seite 5: Allgemeine Hinweise
Informationen können bei einer optimalen Nutzung des Produktes behilflich sein. Zeichen und Symbole Entsorgung Vor Nässe schützen Vor Staub schützen Temperaturbereich Recycling RoHS Richtlinien Service und Support Informationen und Kontaktdaten zu Kunden-, Reparatur- oder Vor-Ort-Service für Bender-Geräte sind unter www.bender.de > service-support > schnelle-hilfe einzusehen. RCMA423_D00063_04_M_XXDE/12.2023... -
Seite 6: Schulungen Und Seminare
Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der... -
Seite 7: Entsorgung Von Bender-Geräten
LINETRAXX® RCMA423 Entsorgung von Bender-Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Weitere Hinweise zur Entsorgung von Bender-Geräten unter www.bender.de > Service & Support 1.10 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. -
Seite 8: Funktion
Funktion Funktion Bestimmungsgemäße Verwendung Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA423 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Wechselfehlerströme auftreten können. Teil dieser Systeme sind insbesondere Verbraucher mit Sechspuls-Brückengleichrichtern oder Einweggleichrichtung mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. -
Seite 9: Anschlussüberwachung
2.3.5 Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 2.3.6 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwachten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais synchron zum Fehlerstatus umschalten. -
Seite 10: Verzögerungszeiten T, T On Und T Off
Funktion 2.3.8 Verzögerungszeiten t, t und t Die nachfolgend beschriebenen Zeiten t, t und t verzögern die Ausgabe von Alarmen über LEDs und Relais. Anlaufverzögerung t Nach Zuschalten der Versorgungsspannung wird die Alarm-Ausgabe um die eingestellte Zeit t verzögert (0… 10 s). -
Seite 11: Montage, Anschluss Und Inbetriebnahme
LINETRAXX® RCMA423 Montage, Anschluss und Inbetriebnahme Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. GEFAHR! Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlageteilen besteht Gefahr • eines lebensgefährlichen elektrischen Schlages, •... -
Seite 12: Inbetriebnahme
Montage, Anschluss und Inbetriebnahme Anschlussbild –12V +12V CTX... CTUB101- S1(k) S2(l) CTBC... +12V –12V T 11 12 21 22 Klemme Anschlüsse A1, A2 Anschluss an die Versorgungsspannung Buchse für Anschlussleitung CTX… zum Messstromwandler Anschluss für kombinierte Test- und Reset-Taste 11, 12, 14 Alarm-Relais K1 21, 22, 24 Alarm-Relais K2... -
Seite 13: Bedienung Und Einstellung
LINETRAXX® RCMA423 Bedienung und Einstellung Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Display-Elemente. RI. n12 > < onoffHysM Display-Elemente Element Bedeutung Reload-Funktion bei Memory = off (L = I.) Ansprechwert I in mA (Alarm 2, Hauptalarm) Ansprechwert I in % von I (Alarm 1, Vorwarnung) r1, 1... -
Seite 14: Funktion Der Bedienelemente
Bedienung und Einstellung Funktion der Bedienelemente Bedienelemente Element Funktion LED ON leuchtet konstant: Betriebs-LED ON, grün LED ON blinkt: Systemfehler oder Störung der Anschlussüberwachung LED AL 1 leuchtet: Ansprechwert 1 erreicht (I AL1, gelb LED AL 2 leuchtet: Ansprechwert 2 erreicht (I AL2, gelb Test-Taste (>... - Seite 15 LINETRAXX® RCMA423 Menü Untermenü Menüpunkt Aktivierung Einstellbarer Parameter Fehlerspeicher Arbeitsweise K1 (n.c.) Arbeitsweise K2 (n.c.) Reloadfunktion (bei Memory = off ) 1 Err Gerätefehler auf K1 Vorwarnung I auf K1 r1 I1 r1 (K1: Zuordnung (Ausgabe- Alarmkategorie) Hauptalarm I auf K1 r1 I2 steuerung) 1 tES...
-
Seite 16: Display Im Standardbetrieb
Bedienung und Einstellung Display im Standardbetrieb In der Werkseinstellung wird der aktuell gemessene Differenzstrom angezeigt. Durch Betätigen der Aufwärts- oder Abwärts-Taste werden die aktuellen Ansprechwerte I1 (Vorwarnung) und I2 (Hauptalarm) angezeigt. Um zum Messwert zurückzukehren, betätigen Sie die Enter-Taste. > >... - Seite 17 LINETRAXX® RCMA423 Menüpunkt Einstellbarer Parameter Fehlerspeicher und Alarm-Relais konfigurieren • Fehlerspeicher ein-/ausschalten oder continuous-Mode zuordnen (on/off/con) • Arbeits (n.o.)- oder Ruhestrom (n.c.)-Betrieb einzeln für K1 und K2 auswählen • Anzahl Reload-Zyklen einstellen • K1/K2 (1, r1/ 2, r2) einzeln die Alarm-Kategorie I1 (I ) oder I2 (I ) , Relais-Test oder Gerätefehler zuordnen...
-
Seite 18: Einstellen Der Parameter
Einstellen der Parameter Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrieben. Vorausgesetzt wird, dass im Δn1 Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. Bestätigen Sie mit Enter. -
Seite 19: Fehlerspeicher
LINETRAXX® RCMA423 Hysterese (Hys) der Ansprechwerte I Δn1 Δn2 > Fehlerspeicher Fehlerspeicher auf den Modus con umstellen Alarm-Relais Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen RCMA423_D00063_04_M_XXDE/12.2023... -
Seite 20: Alarm-Kategorien
Einstellen der Parameter Anzahl der Reload-Zyklen einstellen > 1,5 s Alarm-Kategorien Den Alarmrelais K1 (r1, 1) und K2 (r2, 2) können Überstrom-, Unterstrom- und geräteeigene Fehler des Differenzstrom-Überwachungsgeräts zugeordnet werden. Ab Werk signalisieren K1 und K2 Vorwarnung und Hauptalarm bei Überstrom und geräteeigenem Fehler. Alarmrelais K1: Kategorie Gerätefehler deaktivieren >... -
Seite 21: Alarmrelais K1: Kategorie Ansprechwert I2 Aktivieren
LINETRAXX® RCMA423 Alarmrelais K1: Kategorie Ansprechwert I2 aktivieren > 1,5 s Alarmrelais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren > 1,5 s VORSICHT! Das Deaktivieren eines Alarmrelais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die jeweilige Alarm-LED (AL1/AL2) angezeigt! Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben •... -
Seite 22: Anlaufverzögerung T Einstellen
Einstellen der Parameter Ansprechverzögerung t einstellen > 1,5 s t on t on t on t on Anlaufverzögerung t einstellen > 1,5 s Umschalten von Überstrom- auf Unterstrom- oder Fensterbetrieb Die Umschaltung der Betriebsart erfolgt im Menü SEt/I 12 mit den Parametern HI, Lo und In. Ab Werk ist der Überstrombetrieb (HI) eingestellt. - Seite 23 LINETRAXX® RCMA423 Passwortschutz aktivieren >1,5 s Passwort ändern >1,5 s Passwortschutz deaktivieren >1,5 s RCMA423_D00063_04_M_XXDE/12.2023...
-
Seite 24: Werkseinstellung
Einstellen der Parameter Werkseinstellung Mit Hilfe dieses Menüs können Sie das Gerät auf die Werkseinstellungen zurücksetzen. Werkseinstellung wiederherstellen ..Abfrage von Geräteinformationen Beispiel Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine können Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswählen. -
Seite 25: Technische Daten
Beseitigung des Fehlers und einem erneuten Selbsttest oder Gerätestart selbsttätig Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werkseinstellung zurücksetzen. Der Fehlercode E… löscht sich nach Beseitigung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Service aufnehmen Tabellarische Daten ( )* = Werkseinstellung RCMA423_D00063_04_M_XXDE/12.2023... - Seite 26 Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung 100 V RCMA42x-D-1 Überspannungskategorie/ Verschmutzungsgrad III/3 Bemessungs-Stoßspannung 2,5 kV Bemessungsspannung 250 V RCMA42x-D-2 Überspannungskategorie/ Verschmutzungsgrad III/3 Bemessungs-Stoßspannung 4 kV Versorgungsspannung Versorgungsspannungsbereich U AC 24…60 V / DC 24…78 V Arbeitsbereich Versorgungsspannung U RCMA423-D-1 AC 16…72 V / DC 9,6…94 V Frequenzbereich U...
- Seite 27 LINETRAXX® RCMA423 Ansprechwerte Ansprechdifferenzstrom I (Vorwarnung, AL1) 50…100 % von I (50 %)* Ansprechdifferenzstrom I (Hauptalarm, AL2) 30 mA…3 A (30 mA)* Hysterese 10…25 % (15 %)* Zeitverhalten Anlaufverzögerung t 0…10 s (0,5 s)* Ansprechverzögerung t (Vorwarnung) 0…10 s (1 s)* Ansprechverzögerung t (Hauptalarm) 0…10 s (0 s)*...
- Seite 28 Technische Daten Schaltglieder Schaltglieder 2 x 1 Wechsler Ruhestrom/Arbeitsstrom Arbeitsweise (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen 10000 Schaltspiele Minimale Kontaktbelastung (Referenzangabe des Relais-Herstellers) 10 mA/5 V DC Kontaktdaten nach IEC 60947-5-1 Gebrauchskategorie AC-13 AC-14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung 230 V 230 V 24 V 110 V 220 V...
- Seite 29 LINETRAXX® RCMA423 Anschluss Für UL-Anwendungen: Nur 60/70 °C-Kupferleitungen verwenden! Anschlussart Schraubklemmen 0,2…4 / 0,2…2,5 mm Starr / Flexibel (AWG 24…12) Anschlussvermögen Mehrleiteranschluss (2 Leiter gleichen Querschnitts): 0,2…1,5 / 0,2…1,5 mm Starr / Flexibel (AWG 24…16) Abisolierlänge 8…9 mm Anzugsdrehmoment 0,5…0,6 Nm Anschlussart Federklemmen Starr 0,2…2,5 mm...
-
Seite 30: Normen, Zulassungen Und Zertifizierungen
Technische Daten Normen, Zulassungen und Zertifizierungen Bestellangaben RCMA423-D-1 RCMA423-D-2 Ansprechbereich I 30 mA…3 A Bemessungsfrequenz 0…2000 Hz Messstromwandler Serie CTUB101-CTBC… DC 9,6…94 V / DC 70…300 V / Versorgungsspg. U AC 42…460 Hz, 16…72 V AC 42…460 Hz, 70…300 V B74043023 B74043025 Art.-Nr. -
Seite 31: Verbindungsleitung Messstromwandler
LINETRAXX® RCMA423 Verbindungsleitung Messstromwandler Länge (m) Art.-Nr. CTX-100 B98110080 CTX-250 B98110081 CTX-500 B98110082 CTX-1000 B98110083 Zubehör RCMA42… Art.-Nr. Montageclip für Schraubmontage (1 Stück je Gerät) B98060008 Änderungshistorie Dokumentation Datum Dokumentenversion Zustand/Änderungen Redaktionelle Überarbeitung - Anschlussbild - Min. Kontaktbelastung - Toleranzen Frequenzbereiche 03.2021 - Betriebsmessabweichung - Bestellangaben Wandler CTUB…... - Seite 32 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de Reprinting and duplicating only with valid until 12.2023 unless otherwise...
