Inhaltszusammenfassung für Bender RC48N

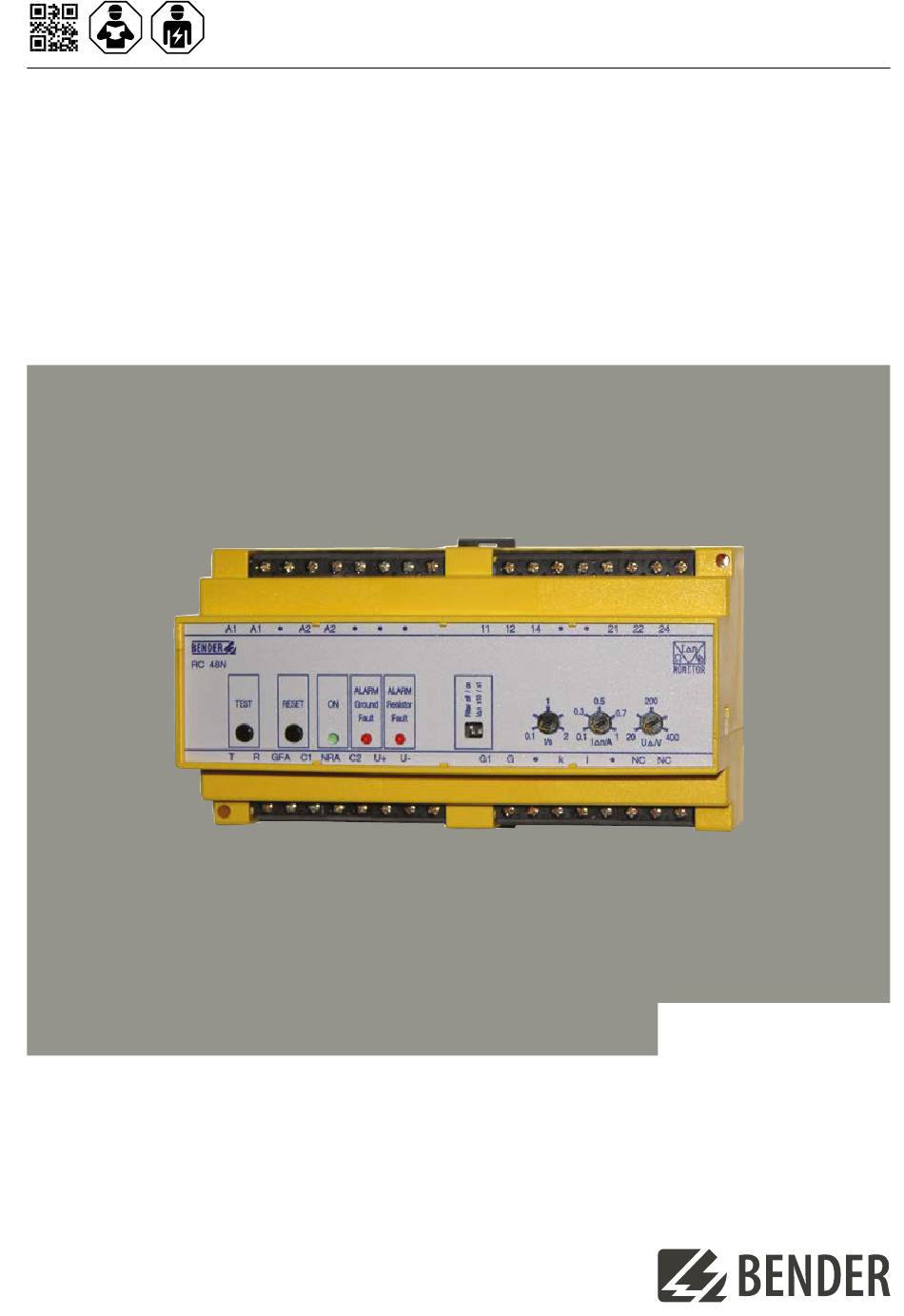

- Seite 1 Handbuch DE Manual EN RC48N Fehlerstrom-/Erdungswiderstands-Überwachungsgerät Ground-fault neutral-grounding monitor RC48N_D00426_01_M_DEEN / 03.2024...
- Seite 2 25 A . Das Fehlerstrom-/Erdungswiderstands-Überwachungs- The RC48N ground-fault neutral-grounding monitor gerät RC48N vereinigt drei Funktionen in einem Gerät: (NGR) combines three functions in one device: 1. Überwachung des Differenzstroms im Schutzleiter 1. Monitoring of the residual current in the grounding conductor.
- Seite 3 Alarm messages are indicated by the “Alarm Ground Ground Fault“ und „ALARM Resistor Fault“ am RC48N Fault” and “Alarm Resistor Fault” LEDs on the RC48N or oder einer externen Melde- und Prüfkombination on the remote RI2000NC alarm indicator and operator RI2000NC angezeigt.
- Seite 4 RESET-Taste drücken: löscht Alarmmeldungen 2 Pressing the RESET button deletes alarm messages. 3 ON LED (green) lights up indicating that the RC48N is in operation. ON-LED (grün) leuchtet, wenn RC48N im Betrieb ist. LED „ALARM Ground Fault“ (rot) leuchtet, wenn der Ansprechwert des 4 “Alarm Ground Fault“...
- Seite 5 Terminal screw torques is as follows (C): 0,5…0,6 Nm(4,3…5,3 lb-in). 0.5…0.6 NM (4.3…5.3 lb-in). 161 (6.34“) 154 (6.06“) 30 (1.18“) 44 (1.73“) ø 4,5 (0.17“) 70 (2.76“) Maßbild RC48N, alle Maße in mm (inch) Dimension diagram RC48N, all dimensions in mm (inch) RC48N_D00426_01_M_DEEN / 03.2024...
- Seite 6 Erdungswiderstand und Erde angeordnet werden. Schließen fault exists in the neutral grounding resistor. Connect the residual Sie den Wandler an die Klemmen k und l des RC48N an. current transformer to the terminals k and l on the RC48N.
- Seite 7 Output DC 12 V, for the supply of the remote alarm indicator and U+, U- RI2000NC operator panel RI2000NC. Brücke versorgt Melde- und Prüfkombination RI2000NC Bridge supplies the remote alarm indicator and operator panel C1,C2, U+ mit Speisespannung aus dem RC48N. RI2000NC with supply voltage from the RC48N. RC48N_D00426_01_M_DEEN / 03.2024...
- Seite 8 RC48N Technische Daten Technical data Isolationskoordination nach DIN VDE 0110 T1 Insulation coordination acc. to IEC 60664-1 Bemessungsspannung ..............AC 250 V Rated insulation voltage ..............AC 250 V Bemessungsstoßspannung/Verschmutzungsgrad ......2,5 kV/3 Rated impulse withstand voltage/pollution degree ......2.5 kV/3 Spannungsbereiche Voltage ranges Versorgungsspannung U .......
- Seite 9 RC48N Typenprüfungen Type tests Prüfung der elektromagn. Verträglichkeit (EMV) Test of the electromagnetic compatibility (EMC) Störfestigkeit ................nach IEC 62020 Immunity ..............according to IEC 62020 Störaussendung ...............nach EN 50081 Emissions ..............according to EN 50081 Emissionen nach EN 55011/CISPR11 ........Grenzwertklasse A Emissions according to EN 55011/CISPR11 .......... Class A...
- Seite 10 = Tiefe (depth) Ankoppelgerät CD5000 Coupling device CD5000 380 (14.96) 100 (3.94) 8x21 (0.31x0.83) 351 (13.82) Differenzstromwandler Residual current transformers Verwenden Sie nur Bender Differenzstromwandler für Only Bender residual current transformers are to be RC48N. used for RC48N. RC48N_D00426_01_M_DEEN / 03.2024...
- Seite 11 B94013005 D00426 Überwachungsgerät neutral-grounding monitor CD1000 Ankoppelgerät für RC48N U = AC 0…1000 V Coupling device for RC48N U = AC 0…1000 V B98039010 D00397 Ankoppelgerät für RC48N U = AC 0…5000 V Coupling device for RC48N U = AC 0…5000 V...
- Seite 12 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
