Messbereich
Die Obergrenze des Messbereichs ist von der Windungszahl n des verwendeten Messstromwandlers
abhängig:
Obergrenze Messbereich
Dauerdifferenzstrom
Der zulässige Dauerdifferenzstrom ist von der Windungszahl n des verwendeten Messstromwandlers
abhängig: zulässiger Dauerdifferenzstrom neu = zulässiger Dauersekundärstrom
1)
siehe „Tabellarische Daten", Seite 74
Die Einhaltung der jeweiligen Produktnorm unter Kapitel „Zulassungen", Seite 80 kann bei der
Verwendung eines Fremdwandlers nicht sichergestellt werden und ist bei Bedarf nach Rücksprache mit
dem Hersteller gesondert zu bewerten.
7.6.5
CT1...4 als Digitaleingang
Einstellungen in Register 32700...32703
Alternativ können die Eingänge CT1...4 auch als Digitaleingänge verwendet werden. In diesem Fall gelten
folgende technischen Voraussetzungen:
• Es wird ein potentialfreier Kontakt eingelesen.
• < 10 : geöffnet;
• > 100 : geschlossen;
• Strom über Schaltkontakt: 0,6 mA.
Das Verhalten ist abhängig vom eingestellten Modus (High-Aktiv oder Low-Aktiv):
• Kontakt schließen bei High-Aktiv: Hauptalarm
• Kontakt öffnen bei Low-Aktiv: Hauptalarm
Bei einem Hauptalarm wird im RMS-Wert (Min, Max und Avg) eine 1 ausgegeben, bei keinem Alarm eine 0.
Die anderen Messwerte sind unbeeinflusst. Damit der Alarm korrekt an den entsprechenden Schnittstellen
ausgegeben wird, muss die entsprechende Meldezuordnung RMS aktiviert sein.
7.7
RS-485-Schnittstelle
Spezifikation
Das Gerät hat eine RS-485-Schnittstelle mit Modbus-RTU-Protokoll. Dadurch ist es im Systemverbund
kompatibel mit anderen Modbus-RTU-fähigen Geräteserien der Firma Bender, u. a. RCMB300-Serie,
RCMS150-01 und RCMB13...-01. Auf dem Bus können bis zu 247 Modbus-RTU-Geräte verwendet werden.

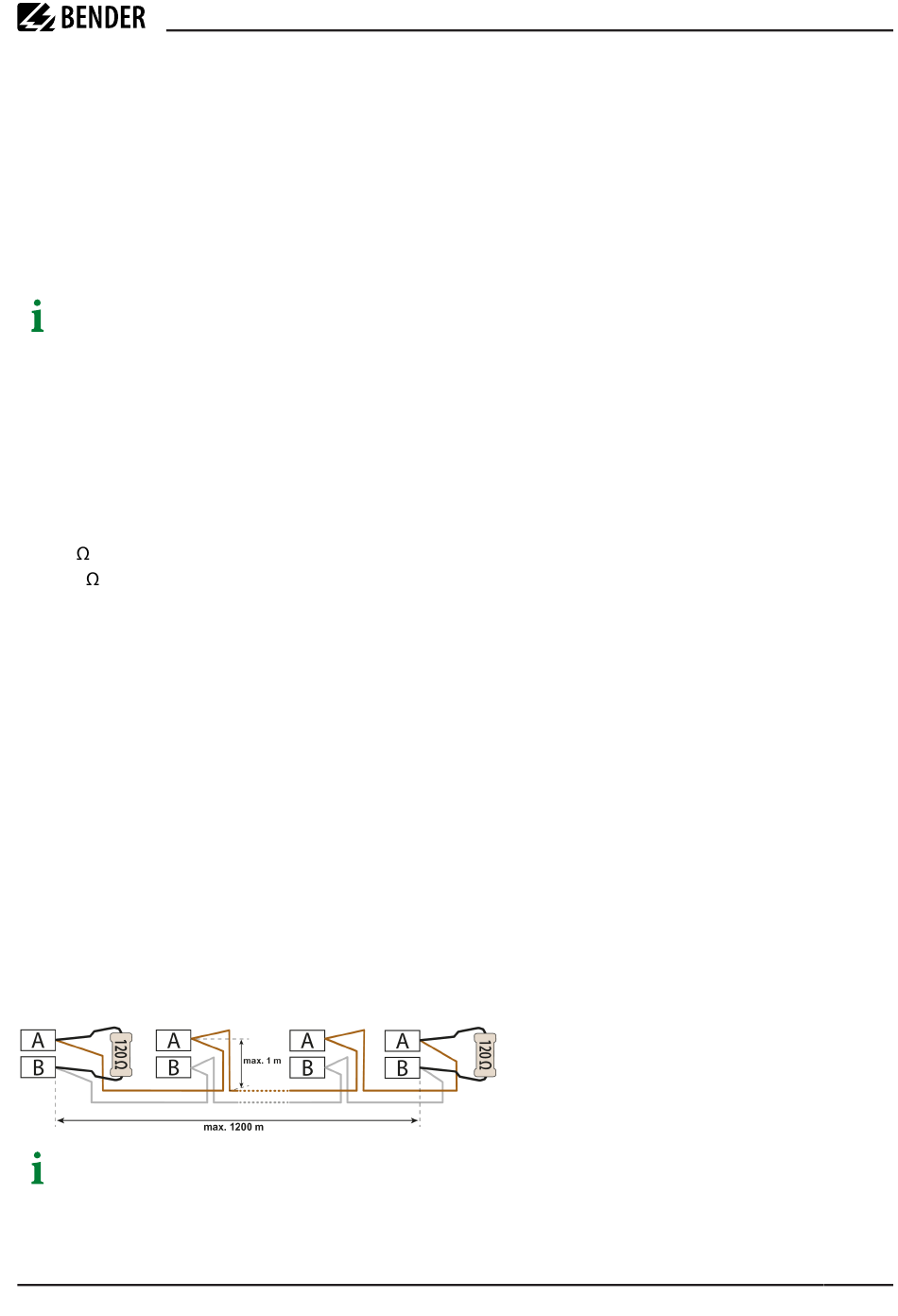

Die RS-485-Spezifikation beschränkt die Leitungslänge auf 1200 m und schreibt eine linienartige
Leitungsführung (Daisy Chain) vor.
Bei mehreren Bus-Teilnehmern mit separaten Netzteilen ist auf Berührungssicherheit zu achten, weil der
max. zulässige Gesamt-Ableitstrom von 0,5 mA überschritten werden kann.
= Datenblattangabe Messbereich
neu
LINETRAXX® SmartDetect RCMS425-D
1)
x n/600
1)
Als Busleitung ist eine paarweise
verdrillte, einseitig an PE geschirmte
Leitung einzusetzen. Geeignet sind
CAT6/CAT7 oder J-Y(St)Y min. 2 x 0,8.
RCMS425-D_D00488_00_M_XXDE/05.2025
x n
