Maße, Montage und Anschluss
4.3.4
RS-485-Schnittstelle
Spezifikation
Das RCMS425-D hat eine RS-485-Schnittstelle mit Modbus-RTU-Protokoll. Dadurch ist es im Systemverbund
kompatibel mit anderen Modbus-RTU-fähigen Geräteserien der Firma Bender, u. a. RCMB300-Serie,
RCMS150-01 und RCMB13...-01.
Auf dem Bus können bis zu 247 Modbus-RTU-Geräte verwendet werden.

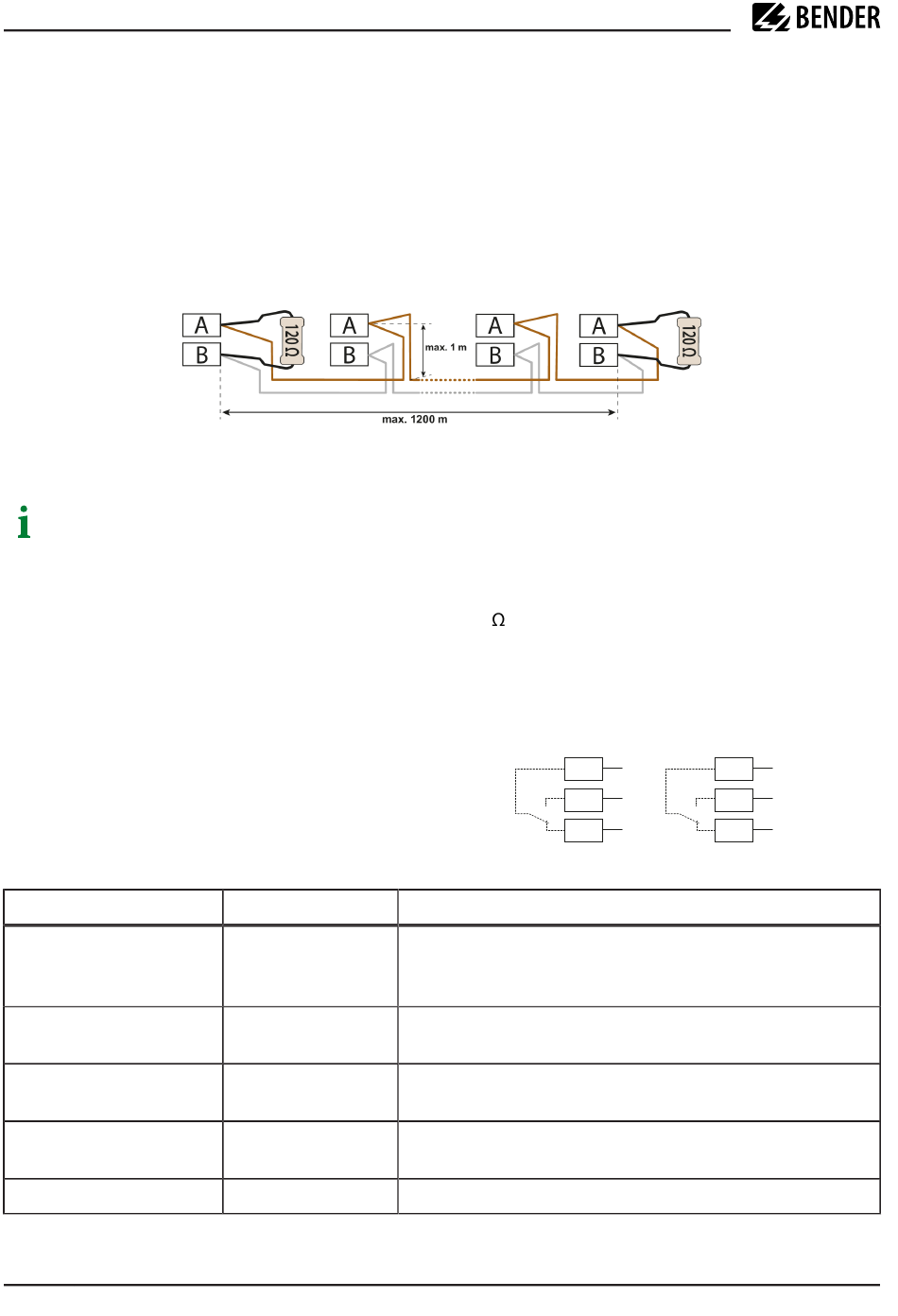

Die RS-485-Spezifikation beschränkt die Leitungslänge auf 1200 m und schreibt eine linienartige
Leitungsführung (Daisy Chain) vor.
Als Busleitung ist eine paarweise verdrillte, geschirmte Leitung einzusetzen. Geeignet ist beispielsweise der
Leitungstyp J-Y(St)Y n x 2 x 0,8 mm². Der Schirm ist einseitig mit PE zu verbinden.
Bei mehr als 16 Bus-Teilnehmern ist die Schnittstelle berührungssicher auszuführen, weil der max.
zulässige Gesamt-Ableitstrom von 0,5 mA überschritten werden kann.
Terminierung
Die Busleitung muss an beiden Enden mit Widerständen (120 , < 0,25 W) abgeschlossen werden.
Ein Abschlusswiderstand ist im Gerät verbaut und kann mit dem DIP-Schalter an der Gehäuseunterseite
aktiviert bzw. deaktiviert werden.
4.3.5
Relais
Die Anschlüsse 11,14,12 und 21, 24, 22 sind die
Relaisausgänge K1 und K2. Folgende Einstellungen
können über die Modbus-RTU-Schnittstelle
vorgenommen werden:
Funktion
Arbeitsweise
Test
Hauptalarm
Vorwarnung
Gerätefehler
22
RCMS425-D_D00488_00_M_XXDE/05.2025
Zustand
Arbeitsstromprinzip |
Ruhestromprinzip
ein | aus
ein | aus
ein | aus
ein | aus
11
14
12
K1
Parameter legt die Arbeitsweise des Relais fest.
Arbeitsstromprinzip = Spule wird im Alarmzustand bestromt
Ruhestromprinzip = Spule wird im Normalzustand bestromt
Parameter legt fest, ob das Relais bei einem Test angesprochen
wird
Relais schaltet, wenn der Ansprechwert Hauptalarm
überschritten wurde
Relais schaltet, wenn der Ansprechwert Vorwarnung
überschritten wurde
Relais schaltet, wenn ein Gerätefehler vorliegt
21
24
22
K2
Beschreibung
