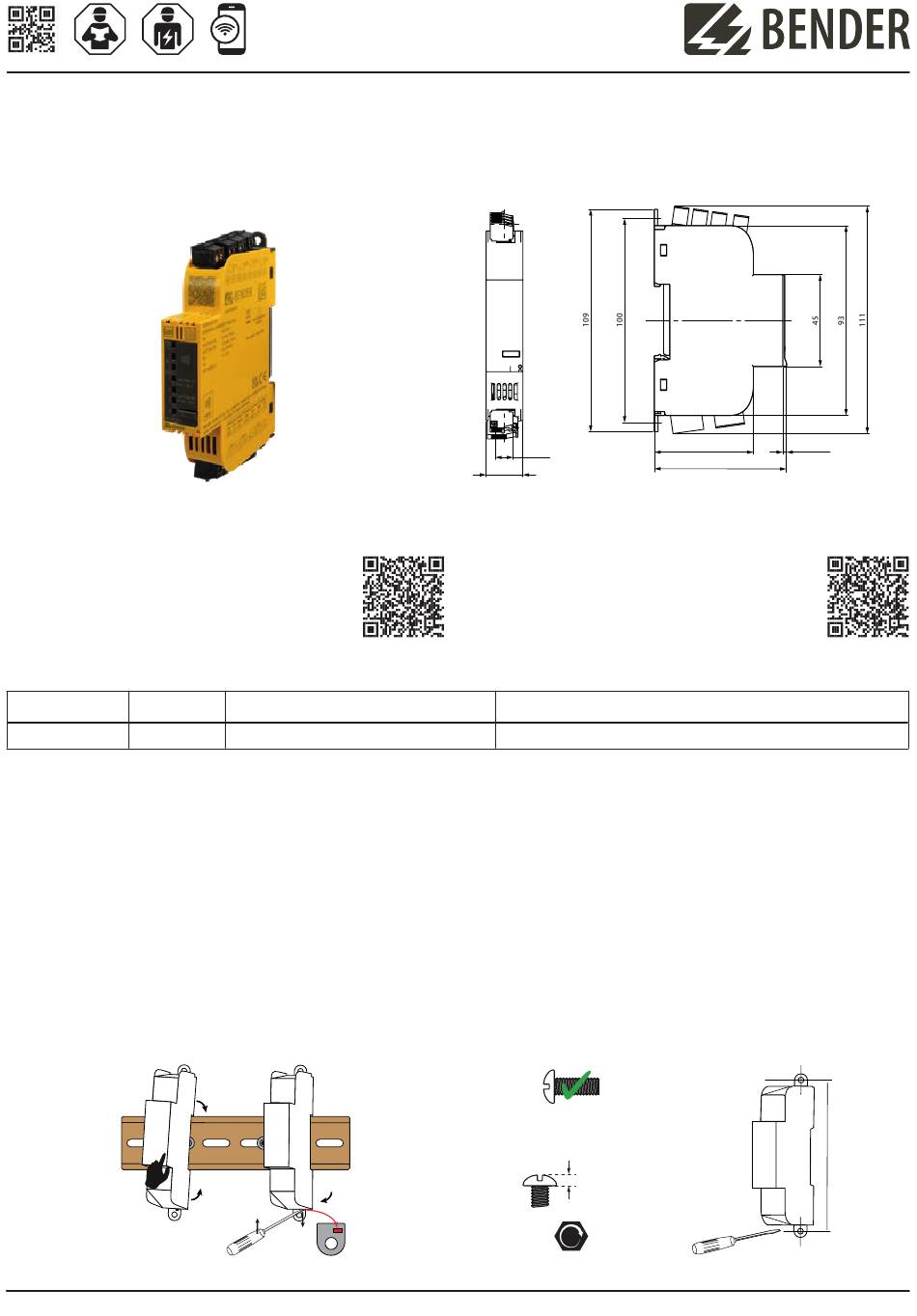

LINETRAXX® SmartDetect RCMS410
Vierkanaliges wechsel-, puls- und gleichstromsensitives
Differenzstrom-Überwachungsgerät
i
Die Kurzanleitung ersetzt nicht das Handbuch. Das Hand
buch finden Sie auf unserer Homepage zum Download.
Lieferumfang
• RCMS410
• Kurzanleitung DE/EN
• Sicherheitshinweise
Kurzanleitung für folgende Geräte
Typ / Type
U
RCMS410-24
DC 24 V
Bestimmungsgemäße Verwendung
Das RCMS410 ist in Verbindung mit den vorgegebenen
Messstrom wandlern zur wechsel-, puls- und gleichstromsensiti-
ven Differenzstrommessung in TN- TT- und IT-Netzen vorgese-
hen. Es alarmiert bei Verletzung der einstellbaren Ansprech-
werte.
Die Geräte sind für den Betrieb in Schaltschränken oder in ähnlich
geschützter Umgebung vorgesehen. Zum bestimmungsgemä-
ßen Betrieb sind die Spezifikationen des Handbuchs zu beachten.
Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß.
Montage
Montage auf Hutschiene / DIN rail mounting
Montage
Mounting
RCMS410_D00424_04_Q_DEEN /03.2025
Kurzanleitung / Quick-start guide
Art.-Nr. / Art. No.
s
B84604040, B84604041, B84604042
1.
Click!
2.
2.
1.
Four-channel residual current monitor sensitive to AC,
pulsed DC, and smooth DC
8.75
8.75
18
18
i
This quickstart guide does not replace the manual. You
can download the manual from our homepage.
Scope of delivery
• RCMS410
• Quickstart guide DE/EN
• Safety instructions
Handbuch
Quickstart guide for the following devices
Intended Use
In conjunction with the specified measuring current trans-
formers, the RCMS410 is intended for AC, pulsed DC and
smooth DC current-sensitive residual current measurement
in TN, TT and IT systems. It alarms if the adjustable response
values are violated.
The devices are intended for operation in control cabinets or
similarly protected environments. For intended operation,
observe the specifications in this manual. Any other use than
that described in this manual is regarded as improper.
Mounting
Schraubbefestigung / Screw mounting
Demontage
Removal
ISO7380-1, DIN84
48.5
48.5
64.0
64.0
Maße in mm / Dimensions in mm
Handbuch Nr. / Manual No.
D00424
Ø M4
< 2.5 mm
1.0
Nm
1
1
Manual
100
