Bender LINETRAXX SmartDetect RCMS425-L Bedienungsanleitung

Bender LINETRAXX SmartDetect RCMS425-L Bedienungsanleitung

Vierkanaliges wechsel-, puls- und gleichstromsensitives differenzstrom-überwachungsgerät
Vorschau ausblenden Andere Handbücher für LINETRAXX SmartDetect RCMS425-L:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

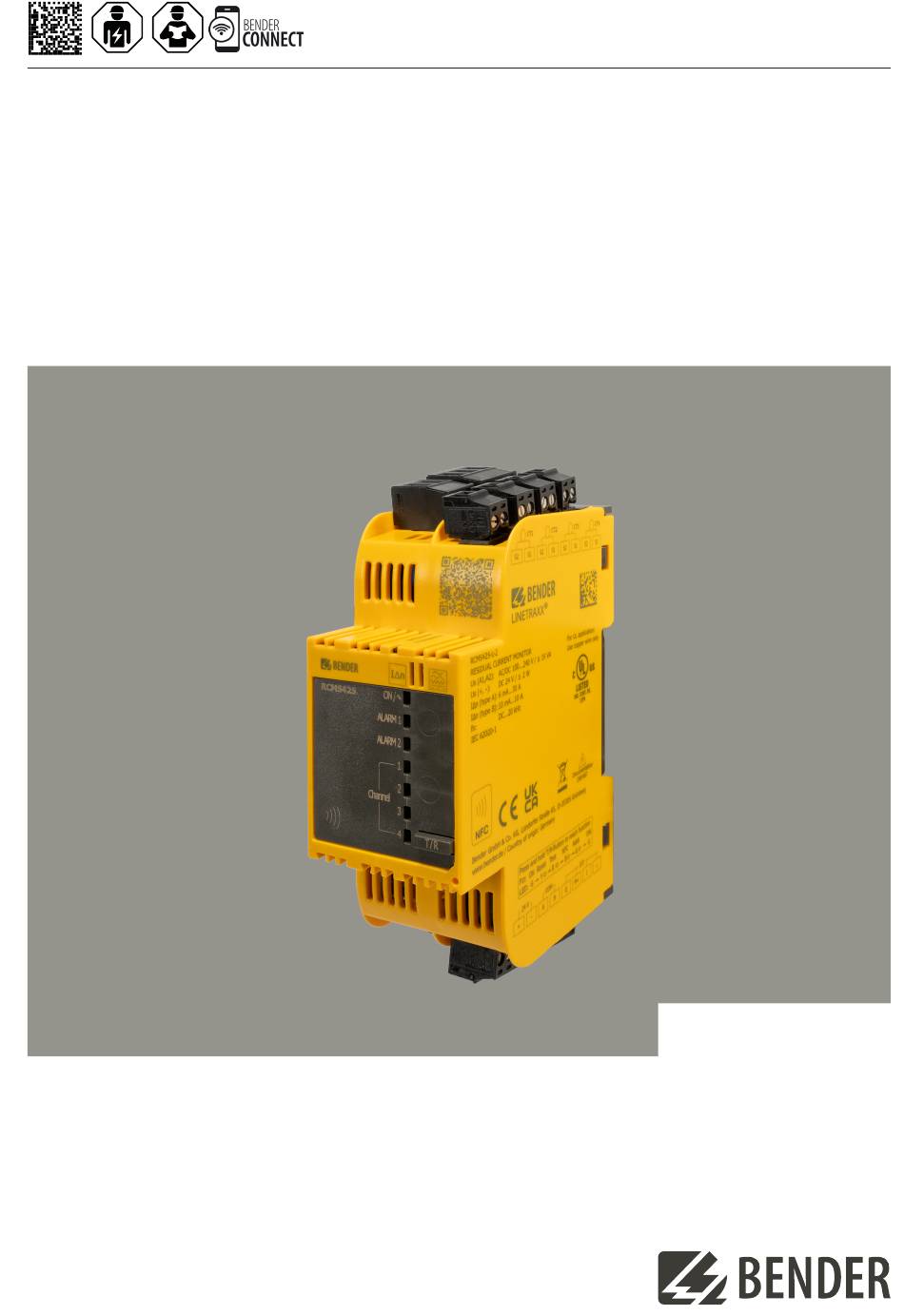

LINETRAXX® SmartDetect RCMS425-L
Vierkanaliges wechsel-, puls- und gleichstromsensitives
Differenzstrom-Überwachungsgerät
RCMS425-L_D00487_00_M_XXDE/05.2025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender LINETRAXX SmartDetect RCMS425-L

Inhaltszusammenfassung für Bender LINETRAXX SmartDetect RCMS425-L

  • Seite 1 LINETRAXX® SmartDetect RCMS425-L Vierkanaliges wechsel-, puls- und gleichstromsensitives Differenzstrom-Überwachungsgerät RCMS425-L_D00487_00_M_XXDE/05.2025...
  • Seite 2 RCMS425-L_D00487_00_M_XXDE/05.2025...

  • Seite 3: Inhaltsverzeichnis

    Allgemeine Hinweise......................6 Benutzung des Handbuchs..........................6 Kennzeichnung wichtiger Hinweise und Informationen..............6 Service und Support............................6 Schulungen und Seminare...........................6 Lieferbedingungen............................6 Kontrolle, Transport und Lagerung......................7 Gewährleistung und Haftung........................7 Entsorgung von Bender-Geräten.......................7 Sicherheit................................8 Gerätemerkmale....................... 9 Funktion...........................10 Bestimmungsgemäße Verwendung...................... 10 Funktionsbeschreibung..........................10 3.2.1 Übersicht................................10 3.2.2...
  • Seite 4 Inhaltsverzeichnis 4.3.2 Versorgungsspannung U ..........................20 4.3.3 Anschlussbild..............................21 4.3.4 RS-485-Schnittstelle............................22 4.3.5 Relais...................................22 Schnittstellen........................24 NFC (Near Field Communication)......................24 Digitale Ein- und Ausgänge (Überblick)....................24 Digitaler Ein- und Ausgang Q........................24 5.3.1 Eingang................................25 5.3.2 Ausgang................................25 Ausgang M+..............................26 5.4.1 Digitalmodus..............................27 5.4.2 Analogmodus..............................28...
  • Seite 5 LINETRAXX® SmartDetect RCMS425-L 7.10 Register Ein-/ Ausgang „Q“........................51 7.11 Register Ausgang „M+“..........................52 7.12 Register Ansprechwerte..........................54 7.13 Register Funktion und Ansprechverhalten..................55 7.14 Register Alarmverhalten..........................56 7.15 Register Zeitverhalten..........................56 7.16 Register Überwachungsfunktionen......................57 7.17 Register Messstromwandler........................57 7.18 Register Gerätefehlercodes........................57 7.19 Register Steuerbefehle..........................

  • Seite 6: Allgemeine Hinweise

    Schulungen und Seminare Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. RCMS425-L_D00487_00_M_XXDE/05.2025...

  • Seite 7: Kontrolle, Transport Und Lagerung

    Entsorgung von Bender-Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Bender GmbH & Co. KG ist unter der WEEE Nummer: DE 43 124 402 im Elektro-Altgeräte-Register (EAR) eingetragen. Weitere Hinweise zur Entsorgung von Bender-Geräten unter www.bender.de > Service &...

  • Seite 8: Sicherheit

    Allgemeine Hinweise Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. Innerhalb Europas gilt die europäische Norm EN 50110. GEFAHR Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlageteilen besteht die Gefahr •...

  • Seite 9: Gerätemerkmale

    • Alarm-LED je Kanal • Gerätestatus- und Alarm-LED • Fehlerspeicherverhalten wählbar • RS-485 mit Modbus RTU • NFC-Schnittstelle zur Parametrierung des Geräts im bestromten und unbestromten Zustand via Bender Connect App • Permanente Messstromwandleranschlussüberwachung • Plombierbare Klarsichtabdeckung (optional) • Funktionserweiterung durch freischaltbare Funktionsmodule möglich: –...

  • Seite 10: Funktion

    Funktion Funktion Bestimmungsgemäße Verwendung Die Gerätekombination, bestehend aus RCMS425-L und den dafür vorgesehenen Messstromwandlern, ist zur wechsel-, puls- und gleichstromsensitiven Differenzstrommessung in TN- TT- und IT-Netzen vorgesehen. Ein RCMS425-L alarmiert bei Verletzung der einstellbaren Ansprechwerte. Beachten Sie bitte, dass hierzu je nach Stromart weitere Funktionsmodule (insbesondere Funktionsmodul B) freigeschaltet und aktiviert werden müssen.

  • Seite 11: Anschlussüberwachung

    LINETRAXX® SmartDetect RCMS425-L LEDs Ch1…4 Abbildung 3-1: Zeitdiagramm 3.2.2 Anschlussüberwachung Die Anschlüsse zu den Messstromwandlern werden permanent überwacht. Im Fehlerfall wird eine Meldung über die Schnittstellen ausgegeben und die Status-LED sowie die Kanal-LED des fehlerhaften Anschlusses blinken gelb. So lange blinken die entsprechenden LEDs gelb. 3.2.3 Selbsttest, manuell Durch Betätigen der T/R-Taste (3…6 s) simuliert das Gerät einen Alarmzustand.

  • Seite 12: Meldezuordnungen Alarmrelais

    Funktion 3.2.5 Meldezuordnungen Alarmrelais Den Alarmrelais K1 und K2 können über die Geräteschnittstelle wahlweise die Meldungen • Test • Gerätefehler • Vorwarnung • Anschlussfehler Messstromwandler • Ansprechwert Hauptalarm I Δn zugeordnet werden. 3.2.6 Verzögerungszeiten t , t, t und t Die nachfolgend beschriebenen Zeiten t , t, t und t...
  • Seite 13 LINETRAXX® SmartDetect RCMS425-L aktivierte Fehlerspeicherfunktion unterbindet dieses automatische Zurücksetzen. Die Rückfallverzögerung t wird vor deren Ablauf zurückgesetzt, sobald der Messwert den Ansprechwert wieder verletzt. Die Rückfallverzögerung t kann sich bis zu 2 s verlängern, wenn die automatische Messbereichsumschaltung aktiviert ist. Überwachungsfunktion Als Überwachungsfunktionen stehen Überstrom- , Unterstrom- und Fensterfunktion zur Verfügung.

  • Seite 14: Automatische Messbereichsumschaltung

    Funktion Parameter Einstellbar je Kanal Modbusregister Ansprechwerte Hauptalarm 32600…32622 Ansprechwerte Vorwarnung 32624…32635 (Überwachungs-)Funktion 32700…32702 Hysterese 32703…32707 Ansprechverzögerung t 32902…32908 Rückfallverzögerung t 32910…32916 Typ Messstromwandler 33100…33103 3.2.8 Automatische Messbereichsumschaltung Das Gerät RCMS425-L misst mindestens den 5-fachen eingestellten Ansprechdifferenzstrom (5 x I Δn Ab (5 x I ) wird jedoch kein Messwert mehr dargestellt, sondern nur noch das Überschreiten dieser Grenze...

  • Seite 15: Kombinierte Funktions-Taste (T/R-Taste)

    LINETRAXX® SmartDetect RCMS425-L Die Einstellungen hierfür erfolgen in den Modbusregistern 60000…60003, Funktion 4. 3.2.10 Kombinierte Funktions-Taste (T/R-Taste) Reset = Betätigen der T/R-Taste 1…3 s Test = Betätigen der T/R-Taste 3…6 s NFC = Betätigen der T/R-Taste 6…10 s Addr. = Betätigen der T/R-Taste 10…15 s 3.2.11 Fehlerspeicher Der Fehlerspeicher kann aktiviert oder deaktiviert werden.

  • Seite 16: 3.2.13 Preset-Funktion

    3.2.15 NFC-Schnittstelle Über die NFC-Schnittstelle kann eine zuvor erstellte Geräteparametrierung direkt an das Gerät übertragen werden. Diese Funktion steht nur über die Bender Connect App zur Verfügung. Sie finden Sie in den Appstores für und Android. In der Bender Connect App muss das Gerät initial bekannt gemacht werden. Danach werden die gerätespezifischen Einstellmöglichkeiten zur Bearbeitung angeboten.

  • Seite 17: 3.2.16 Funktionsmodule

    Einstellungen > Messstellen > Kanal überprüft und angepasst werden. Funktionsmodul C: Fremdwandleranbindung Typ A Sollen Messtromwandler anderer Hersteller als Bender verwendet werden, wird das mit Funktionsmodul C ermöglicht. Bei der Verwendung eines Fremdwandlers muss zwangsläufig eine Windungszahl im entsprechenden Modbusregister (33104…33107) gewählt werden.

  • Seite 18: Maße, Montage Und Anschluss

    Maße, Montage und Anschluss Maße, Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. GEFAHR Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlageteilen besteht die Gefahr •...

  • Seite 19: Montage Und Demontage

    LINETRAXX® SmartDetect RCMS425-L Montage und Demontage Hutschienenmontage Schraubmontage Montage Demontage Angaben in mm Anschluss 4.3.1 Anschlüsse im Überblick Anschlüsse oben Klemmen Beschreibung A1, A2 Versorgungsspannung AC/DC 11, 14, 12 Relais K1 S1, S2 (CT1) Messstromwandler CT1 S1, S2 (CT2) Messstromwandler CT2 S1, S2 (CT3) Messstromwandler CT3 S1, S2 (CT4)

  • Seite 20: Versorgungsspannung U

    Maße, Montage und Anschluss 4.3.2 Versorgungsspannung U Das Gerät verfügt über zwei separate Versorgungsspannungsanschlüsse U (A1, A2 sowie +, -). Die technischen Daten sind zu beachten. VORSICHT Falschanschluss der Versorgungsspannung Irreparable Beschädigung des Gerätes Ein Falschanschluss der Versorgungsspannung (AC 230 V an DC 24 V-Anschluss) führt zu einer Zerstörung des Geräts.

  • Seite 21: Anschlussbild

    LINETRAXX® SmartDetect RCMS425-L 4.3.3 Anschlussbild AC/DC 100…240 V DC 24 V Vorsicherungen für U : 6 A flink RCMS425-L und alle angeschlossenen CTUB102- CTBCxx müssen aus demselben Netzteil versorgt werden. Für UL-Anwendungen: Die Messstromwandler müssen vor dem Betrieb angeschlossen sein. Leitungslängen zum Messstromwandler: Siehe Technische Daten.

  • Seite 22: Rs-485-Schnittstelle

    RS-485-Schnittstelle Spezifikation Das RCMS425-L hat eine RS-485-Schnittstelle mit Modbus-RTU-Protokoll. Dadurch ist es im Systemverbund kompatibel mit anderen Modbus-RTU-fähigen Geräteserien der Firma Bender, u. a. RCMB300-Serie, RCMS150-01 und RCMB13…-01. Auf dem Bus können bis zu 247 Modbus-RTU-Geräte verwendet werden. Die RS-485-Spezifikation beschränkt die Leitungslänge auf 1200 m und schreibt eine linienartige Leitungsführung (Daisy Chain) vor.

  • Seite 23: Funktion

    LINETRAXX® SmartDetect RCMS425-L Funktion Zustand Beschreibung Anschlussfehler Relais schaltet, wenn ein Anschlussfehler des ein | aus Messstromwandler Messstromwandlers vorliegt HINWEIS Achtung! Durch hohe Kontaktströme wird die Hartvergoldung der Relaiskontakte beschädigt. Beschädigte Kontakte verhindern dann, dass das Relais bei niedrigen Kontaktströmen korrekt schaltet.

  • Seite 24: Schnittstellen

    NFC (Near Field Communication) Über die NFC-Schnittstelle kann eine zuvor erstellte Geräteparametrierung direkt an das Gerät übertragen werden. Diese Funktion steht nur über die Bender Connect App zur Verfügung. Sie finden Sie in den Appstores für und Android. In der Bender Connect App muss das Gerät initial bekannt gemacht werden. Danach werden die gerätespezifischen Einstellmöglichkeiten zur Bearbeitung angeboten.

  • Seite 25: Eingang

    LINETRAXX® SmartDetect RCMS425-L Vorwarnung (AL1) AC/DC/RMS CH1…4 Ausgang wird aktiv, wenn AL1 des ausgewählten Messkanals vorliegt. Hauptalarm (AL2) AC/DC/RMS CH1…4 Ausgang wird aktiv, wenn AL2 des ausgewählten Messkanals vorliegt. Ausgang wird aktiv, wenn ein Wandler-Anschlussfehler Anschlussfehler Messstromwandler CH1…4 (Unterbrechung oder Kurzschluss) des ausgewählten Messkanals vorliegt.

  • Seite 26: Ausgang M

    Schnittstellen Low-Aktiv: Im aktiven Modus wird das Potential GND auf den Ausgang Q geschaltet. Im passiven Modus kann eine externe Spannung angeschlossen werden (siehe Technische Daten). Der Ausgang schaltet das angelegte Potential auf GND. intern extern Permanent High: Ausgang ist dauerhaft auf +24 V geschaltet.

  • Seite 27: Digitalmodus

    LINETRAXX® SmartDetect RCMS425-L 5.4.1 Digitalmodus Einstellungen in Register 32500…32501 Im Digitalmodus kann M+ in den Modi Aktiv, Passiv oder Permanent betrieben werden. Folgende Einstellungen können zugewiesen werden: M+ = Aktiv High-Aktiv: Im aktiven Modus werden intern +24 V auf den Ausgang M+ geschaltet. Low-Aktiv: Im aktiven Modus wird das Potential GND auf den Ausgang M+ geschaltet.

  • Seite 28: Analogmodus

    Schnittstellen M+ = Permanent low Ausgang ist dauerhaft auf GND geschaltet. So kann beispielsweise ein zusätzlicher Bezug für den Digitaleingang erzeugt werden. Mithilfe der Meldezuordnungen können dem Ausgang M+ im Digitalmodus folgende Alarme zugewiesen werden (Register 32504…32519): Ausgang wird aktiv, wenn AL1 des ausgewählten Vorwarnung (AL1) AC/DC/RMS CH1…4 Messkanals vorliegt.

  • Seite 29: Digitaleingang I

    LINETRAXX® SmartDetect RCMS425-L 50 % 0…20 mA 10 mA 20 mA 0…10 V 10 V 50 % 4…20 mA 4 m A 12 mA 20 mA 2…10 V 10 V Erläuterung zu im Diagramm: Im Modus 4…20 mA bzw. 2…10 V deutet ein Ausgangssignal von 0 mA bzw. 0 V auf einen Verdrahtungsfehler der Analogschnittstelle hin.

  • Seite 30: Eingang Ct

    Schnittstellen Die Ansprech- und Rückfallverzögerung des Digitaleingangs ist auf jeweils 100 ms festgelegt. Eingang CT 5.6.1 Anschluss Messstromwandler Typ A/Typ F S2(l) S1(k ) S1(k)S2(l) Messstromwandler „Typ A/Typ F“ VORSICHT Bei hochfrequenten Differenzströmen (>10 kHz) durch einen beliebigen angeschlossenen Differenzstromwandler kann es zu einem Übersprechen auf allen Kanälen kommen, an denen ein CTUB102-CTBCxx angeschlossen ist.

  • Seite 31: Anschluss Messstromwandler Typ B/B

    LINETRAXX® SmartDetect RCMS425-L 5.6.2 Anschluss Messstromwandler Typ B/B+ * = RCMS… 5.6.3 Passende Messstromwandler Typ B/Typ B+ Typ A/Typ F Typ A CTBS Serie CTUB Serie CTAC Serie CTAS Serie Wx Serie WR Serie WS WR70x175S WS20x30 CTAS50 W0-S20 WR115x305S CTUB102-CTBC20(P) CTAC20 WS50x80...

  • Seite 32: Ct1

    Spezifikation Das Gerät hat eine RS-485-Schnittstelle mit Modbus-RTU-Protokoll. Dadurch ist es im Systemverbund kompatibel mit anderen Modbus-RTU-fähigen Geräteserien der Firma Bender, u. a. RCMB300-Serie, RCMS150-01 und RCMB13…-01. Auf dem Bus können bis zu 247 Modbus-RTU-Geräte verwendet werden. Die RS-485-Spezifikation beschränkt die Leitungslänge auf 1200 m und schreibt eine linienartige Leitungsführung (Daisy Chain) vor.
  • Seite 33 LINETRAXX® SmartDetect RCMS425-L Terminierung Die Busleitung muss an beiden Enden mit Widerständen (120 , > 0,25 W) abgeschlossen (terminiert) werden. Ein Abschlusswiderstand ist im Gerät verbaut und kann mit dem DIP-Schalter an der Gehäuseunterseite aktiviert bzw. deaktiviert werden. RCMS425-L_D00487_00_M_XXDE/05.2025...

  • Seite 34: Bedienung Und Einstellung Am Gerät

    Bedienung und Einstellung am Gerät Bedienung und Einstellung am Gerät Bedienfeld Bedienfeld Bedeutung STATUS-LED Betriebsmodus ALARM 1 ALARM-LED Vorwarnung ALARM 2 ALARM-LED Hauptalarm Ch 1…4 KANALANZEIGE-LEDs 1…4 Test-/Reset-Taste STATUS-LED Mehrfarbige Anzeige unterschiedlicher Betriebsmodi Betriebsmodus STARTPHASE Gerät bei Hochfahren nach dem Start Grün NORMALBETRIEB Gerät im fehlerfreien Zustand...

  • Seite 35: Alarm-Leds

    LINETRAXX® SmartDetect RCMS425-L ALARM-LEDs Anzeige von Vorwarnung AL1 und Hauptalarm AL2 Betriebszustand VORWARNUNG ALARM1 Leuchtet dauerhaft, wenn die Schwelle der Vorwarnung bei einem Kanal überschritten wurde. HAUPTALARM ALARM2 Blinkt, wenn die Schwelle des Ansprechdifferenzstroms I bei einem Δn Kanal überschritten wurde. KANALANZEIGE-LEDs Kanalanzeige in Bezug auf den Ansprechdifferenzstrom I Δn...
  • Seite 36 Bedienung und Einstellung am Gerät Funktion „RESET“ Die Tastenfunktion „RESET“ setzt gespeicherte Alarmzustände zurück. Funktion „TEST“ Die Tastenfunktion „TEST“ simuliert einen Differenzstrom von 1,5 x I für eine Dauer von 5 Sekunden. Dabei Δn nimmt das Gerät folgende Zustände ein: •...
  • Seite 37 LINETRAXX® SmartDetect RCMS425-L Faktor Summe Aktuelle Adresse: 153 Funktion „PROTECT“ Mit der Tastenfunktion „PROTECT“ wird der Schreibzugriff auf die Modbusregister der Parameter gesperrt oder freigegeben. Über das Modbusregister 32007 „Schreibzugriff“ kann der Schreibzugriff nur gesperrt, aber nicht mehr freigegeben werden. •...

  • Seite 38: Modbus-Schnittstelle

    Modbus-Schnittstelle Modbus-Schnittstelle Übersicht Unterstützt werden folgende Modbusfunktionscodes: • Halteregister zum Auslesen von Werten (Read Holding Register; Funktionscode 0x03) • Register zur Geräteprogrammierung (Write Multiple Registers; Funktionscode 0x10) Für eine komplette Modbus-Protokoll-Spezifikation besuchen Sie http://www.modbus.org. Lese- und Schreibberechtigungen Read Only (nur Leseberechtigung) Read/Write (Lese- und Schreibberechtigung) Write Only (nur Schreibberechtigung) Datentypen...

  • Seite 39: Register Geräteinformation

    UTF8 String Artikelnummer z. B.: B74604040 UTF8 String Seriennummer 10 Stellen, z. B.: 2002123456 UTF8 String Hersteller Bender GmbH & Co. KG UTF8 Applikation UINT16 z. B.: 631 = D631 D-Nummer Applikation Versions- UINT16 xxx = Vx.xx Nummer Applikation Build-...

  • Seite 40: Modbus-Schnittstelle

    Modbus-Schnittstelle Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft Bit 0 (LSB): Melderelais K1 und K2 vorhanden Bit 1 : Oberwellenanalyse verwendbar Bit 2: Messstromwandler „Typ B“ verwendbar Geräte- Eigenschaften UINT16 Bit 3: Fremdwandler (nur „Typ A“) verwendbar Bit 4: Historienspeicher verwendbar Bit 5…15: 0 (reserviert) mit 0 = nein, 1 = ja...
  • Seite 41 LINETRAXX® SmartDetect RCMS425-L Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft 1048 AC CH1 Float 1050 AC CH2 Float 1052 AC CH3 Float 1054 AC CH4 Float 1056 DC CH1 Float 1058 DC CH2 Float Differenz- 1060 DC CH3 Float strom-...

  • Seite 42: Register Überwachungsfunktionen

    Modbus-Schnittstelle Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft 1096 AC CH1 Float 1098 AC CH2 Float 1100 AC CH3 Float 1102 AC CH4 Float 1104 DC CH1 Float 1106 DC CH2 Float 1108 DC CH3 Float Differenz- Arithmetischer Mittelwert des Messwertes seit der letzen strom-...

  • Seite 43: Register Status-Informationen

    LINETRAXX® SmartDetect RCMS425-L Register Status-Informationen Status-Informationen (Register 3000…3999) Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft 0 = kein aktiver Test 3000 Test-Status UINT16 1 = Test mit T/R-Taste aktiv 2 = Test über Schnittstelle aktiv 0 = Eingang ist nicht betätigt 3001 Status Eingang „I“...
  • Seite 44 Modbus-Schnittstelle Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft Messkanal 1 5005 H5, CH1 UINT16 5. Harmonische [mA] 5006 H6, CH1 UINT16 6. Harmonische [mA] 5007 H7, CH1 UINT16 7. Harmonische [mA] 5008 H8, CH1 UINT16 8. Harmonische [mA] 5009 H9, CH1 UINT16...
  • Seite 45 LINETRAXX® SmartDetect RCMS425-L Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft Messkanal 2 5035 H14, CH2 UINT16 14. Harmonische [mA] 5036 H15, CH2 UINT16 15. Harmonische [mA] 5037 H16, CH2 UINT16 16. Harmonische [mA] 5038 H17, CH2 UINT16 17.
  • Seite 46 Modbus-Schnittstelle Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft Messkanal 4 5063 DC, CH4 UINT16 Betrag DC-Anteil Kanal 4 [mA] 5064 H1, CH4 UINT16 1. Harmonische [mA] 5065 H2, CH4 UINT16 2. Harmonische [mA] 5066 H3, CH4 UINT16 3.

  • Seite 47: Oberwellenanalyse Volles Spektrum (H1...400) Für Wählbaren Kanal

    LINETRAXX® SmartDetect RCMS425-L Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft THD (Total Harmonic Distortion) Gültigkeit des THD-Werts 5089 THD Gültigkeit CH3 UINT16 0: = 2: > 5090 THD CH4 UINT16 THD Kanal 4 Gültigkeit des THD-Werts 5091 THD Gültigkeit CH4 UINT16...

  • Seite 48: Register Modbusparameter

    Modbus-Schnittstelle Register Modbusparameter Parameter Modbus-RTU (Register 32000...32010) Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung letzte 2 Stellen der 32000 Geräteadresse UINT16 1…247 Seriennummer + 100 32001 Baudrate UINT32 9600, 19200, 38400, 57600, 115200 19200 1 = gerade 32003 Parität...

  • Seite 49: Register Relais 2

    LINETRAXX® SmartDetect RCMS425-L Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung 0 = deaktiviert 32106 Vorwarnung AC CH4 UINT16 1 = aktiviert 0 = deaktiviert 32107 Vorwarnung DC CH1 UINT16 1 = aktiviert 0 = deaktiviert 32108 Vorwarnung DC CH2 UINT16...

  • Seite 50: Register Digitaler Eingang „I

    Modbus-Schnittstelle Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung 0 = deaktiviert 32205 Hauptalarm AC CH3 UINT16 1 = aktiviert 0 = deaktiviert 32206 Hauptalarm AC CH4 UINT16 1 = aktiviert 0 = deaktiviert 32207 Hauptalarm DC CH1 UINT16 1 = aktiviert...

  • Seite 51: Register Ein-/ Ausgang „Q

    LINETRAXX® SmartDetect RCMS425-L 7.10 Register Ein-/ Ausgang „Q“ Parameter Ein-/ Ausgang „Q“ (32400) Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung 1 = Ausgang: passiv 2 = Ausgang: High-Aktiv 3 = Ausgang: Low-Aktiv 32400 Modus UINT16 4 = Ausgang: Permanent High 5 = Ausgang: Permanent Low...

  • Seite 52: Register Ausgang „M

    Modbus-Schnittstelle Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung Meldezuordnung 0 = deaktiviert Anschlussfehler 32416 UINT16 Messstromwandler 1 = aktiviert CT1…4 Meldezuordnung 0 = deaktiviert 32417 Übersteuerung UINT16 1 = aktiviert Messkanäle 0…10 = Anzahl der Schaltzyklen, bis 32418 Reload-Zyklen UINT16...

  • Seite 53: Beschreibung

    LINETRAXX® SmartDetect RCMS425-L Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung Meldezuordnung 0 = deaktiviert 32505 UINT16 Gerätefehler 1 = aktiviert Meldezuordnung 32506 UINT16 AC CT1 Meldezuordnung 32507 UINT16 AC CT2 0 = deaktiviert 1 = aktiviert Meldezuordnung 32508 UINT16...

  • Seite 54: Register Ansprechwerte

    Modbus-Schnittstelle 7.12 Register Ansprechwerte Parameter Ansprechwerte (32600…32635) Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung Ansprechwert 32600 Hauptalarm Float 0,03 Nur bei „Typ B/Typ B+“-Wandler aktiv AC CT1 Δn 0,010…10 [A]; Schrittweite 0,001 AC CT2 32602 Float 0,03...

  • Seite 55: Register Funktion Und Ansprechverhalten

    LINETRAXX® SmartDetect RCMS425-L 7.13 Register Funktion und Ansprechverhalten Parameter Funktion und Ansprechverhalten (32700…32720) Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung 32700 Funktion CT1 UINT16 1 = Überstrom 2 = Unterstrom 32701 Funktion CT2 UINT16 3 = Fensterfunktion 4 = Digitaleingang: High-Aktiv 32702...

  • Seite 56: Register Alarmverhalten

    Modbus-Schnittstelle 7.14 Register Alarmverhalten Parameter Alarmverhalten (32800…32810) Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung 32800 Fehlerspeicher CH1 UINT16 32801 Fehlerspeicher CH2 UINT16 0 = deaktiviert 1 = aktiviert 32802 Fehlerspeicher CH3 UINT16 32803 Fehlerspeicher CH4 UINT16 32804 Start im Alarm CH1...

  • Seite 57: Register Überwachungsfunktionen

    LINETRAXX® SmartDetect RCMS425-L 7.16 Register Überwachungsfunktionen Parameter Messstromwandler-Anschlussüberwachung (33000) Eigen- Werks- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft einstellung Messstromwandler- 33000 UINT16 Anschlussüberwachung CT1 Messstromwandler- 33001 UINT16 Anschlussüberwachung CT2 0 = deaktiviert 1 = aktiviert Messstromwandler- 33002 UINT16 Anschlussüberwachung CT3 Messstromwandler-...
  • Seite 58 Modbus-Schnittstelle Eigen- Gerät Register Beschreibung Format Bytes Werte / Einheit / Kommentar Reversibel schaft defekt 58000 Anzahl Gerätefehler UINT16 Anzahl der aktiven Gerätefehler 10 = Messstromwandler- 58001 0.10 UINT16 Anschlussfehler CT1 11 = Messstromwandler- 58002 0.11 UINT16 Anschlussfehler CT2 12 = Messstromwandler- 58003 0.12 UINT16...
  • Seite 59 LINETRAXX® SmartDetect RCMS425-L Eigen- Gerät Register Beschreibung Format Bytes Werte / Einheit / Kommentar Reversibel schaft defekt 482 = Ungültige Einstellung CT4: „Typ 58021 4.82 UINT16 B+“-Filter kombiniert mit einem Ansprechwert >300 mA 483 = Ungültige Einstellung CT1: 58022 4.83 UINT16 Ansprechwert AC <...

  • Seite 60: Register Steuerbefehle

    Modbus-Schnittstelle Eigen- Gerät Register Beschreibung Format Bytes Werte / Einheit / Kommentar Reversibel schaft defekt 58104 3.26 UINT16 326 = Interner Fehler 58105 3.27 UINT16 327= Interner Fehler 58106 6.30 UINT16 630= Interner Fehler 58107 7.64 UINT16 764 = Interner Fehler 7.19 Register Steuerbefehle Parameter Steuerbefehle (59000)

  • Seite 61: Funktionssteuerbefehle

    LINETRAXX® SmartDetect RCMS425-L Funktionssteuerbefehle (60000) Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft Funktion 0: Finde Gerät über Seriennummmer 60000 Funktionsauswahl UINT16 0 = Auswahl der Funktion „Finde Gerät über Seriennummer“ 60001 Seriennummer UINT32 Seriennummer des zu findenden Geräts 0…300 [s] = Zeit, in der das entsprechende Gerät aufleuchtet;...
  • Seite 62 Modbus-Schnittstelle Eigen- Register Beschreibung Format Bytes Werte / Einheit / Kommentar schaft 60003 Art des Tests UINT16 3 = Start Test RCM Funktion 7: Reset 60000 Funktionsauswahl UINT16 7 = Auswahl der Funktion „Reset“ 13623 60001 Muster-Wert Teil 1 UINT16 Sicherheits-Muster muss geschrieben werden, damit die Funktionausgeführt wird.

  • Seite 63: Störung - Ursache - Fehlerbehebung

    LINETRAXX® SmartDetect RCMS425-L Störung – Ursache – Fehlerbehebung Fehlerbild Ursache Behebung Gesamtgerät Klemmenblöcke falsch gesteckt Klemmenblöcke korrekt stecken. Kein Gerätestart Fehlerhafter Anschluss der Korrekte Verdrahtung herstellen. Versorgungsspannung RS-485 Fehlende Terminierung durch falsche Abschlusswiderstand konfigurieren, Inbetriebnahme oder Bauteildefekt. Kein Abschlusswiderstandswert ermitteln und Gerät terminiert.
  • Seite 64 Störung – Ursache – Fehlerbehebung Fehlerbild Ursache Behebung Klemmen Durch Aufspleißung von Drahtenden ist Verwendung von Aderendhülsen bei der Drähte lösen sich aus der Klemme die Einführung in die Klemme sowie der Montage und Verbindung mit flexiblen feste Halt in der Klemme nicht möglich. Leitungen.

  • Seite 65: Technische Daten

    LINETRAXX® SmartDetect RCMS425-L Technische Daten Frequenzgänge der Filter Die Kurven stellen den Wechselstrombereich dar, in dem das Gerät einen Hauptalarm auslöst. Der Frequenzbereich unterhalb von 15 Hz ist nicht definiert. RCMS425-L_D00487_00_M_XXDE/05.2025...
  • Seite 66 Technische Daten RCMS425-L_D00487_00_M_XXDE/05.2025...

  • Seite 67: Tabellarische Daten

    LINETRAXX® SmartDetect RCMS425-L Tabellarische Daten ()* = Werkseinstellung Isolationskoordination nach (IEC 60664-1/ IEC 60664-3) Definitionen Versorgungskreis (IC1) A1, A2 Messkreis (IC2) +, –, A, B, M+, Q, I, GND, CT1…4 Steuerkreis 1 (IC3) 11, 14, 12 Steuerkreis 2 (IC4) 21, 24, 22 Bemessungsspannung 250 V Überspannungskategorie...

  • Seite 68: Leistungsaufnahme

    Technische Daten Versorgungsspannung (+, -) Anschluss +, – Versorgungsspannung U DC 24 V Schutzklasse Netzteil 2 oder 3 zulässige Toleranz –30…+25 % zulässiger Ripple Leistungsaufnahme ≤ 2 W Einschaltstrom (< 5 ms) < 10 A Versorgungsspannung (A1, A2) Anschluss A1, A2 Versorgungsspannung U AC/DC 100…240 V Toleranz von U...
  • Seite 69 LINETRAXX® SmartDetect RCMS425-L Hysterese 10…25 % (15 %)* Fehlerspeicher Alarmmeldungen an/aus (an)* Zulässiger Dauerdifferenzstrom bei einkanaliger Verwendung 85 A zweikanaliger Verwendung 60 A dreikanaliger Verwendung 49 A vierkanaliger Verwendung 42 A Die normativen Anforderungen werden nur bei einem Ansprechwert zwischen 30 mA und 9,9 A eingehalten. Messstromwandler Anschluss CT1…4 (S1, S2)

  • Seite 70: Bedienung

    Technische Daten Zeitverhalten Anlaufverzögerung t 0…999 s (0 s)* Ansprechverzögerung t 0…10 s (0 s)* Rückfallverzögerung t 0…999 s (1 s)* Ansprecheigenzeit t bei 1 x I ≤ 260 ms Δn bei 5 x I 40…100 ms Δn Ansprechzeit t Wiederbereitschaftszeit t ≤...
  • Seite 71 LINETRAXX® SmartDetect RCMS425-L Eingang I Anschluss Max. Länge der Anschlussleitung (empfohlen) 10 m Externe Beschaltung Potentialfreier Kontakt Ein-/Ausgang Q Anschluss Max. Länge der Anschlussleitung (empfohlen) 10 m Max. Last 20 mA Low-Pegel (Ausgang) 0…2 V High-Pegel (Ausgang) 10 V…U Spannung extern (Passiv-Modus) DC 0…(U - 1 V) Ausgang M+...

  • Seite 72: Anschlüsse (Sonstige)

    Technische Daten Anschlüsse (A1, A2, Relais) Klemmen Steckbare Schraubklemmen Klemmenserie Phoenix Contact MSTBT 2,5/…-ST-5,08 BK Anschlussvermögen Starr 0,2…2,5 mm² Flexibel, ohne Kunststoffhülse 0,25…2,5 mm² Flexibel, mit Kunststoffhülse 0,25…2,5 mm² Abisolierlänge 7 mm Anzugsdrehmoment 0,5…0,6 Nm Leiterquerschnitt AWG 24…12 Anschlüsse (sonstige) Klemmen Steckbare Schraubklemmen Klemmenserie...

  • Seite 73: Zulassungen

    Eine Liste der verwendeten Open-Source-Software finden Sie auf der Homepage. Erklärung zur Funkanlage EU-Konformitätserklärung Hiermit erklärt die Bender GmbH & Co. KG, dass das unter die Funkrichtlinie fallende Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: EU-Konformitätserklärung...

  • Seite 74: Technische Daten

    Technische Daten Bestellinformationen Verwendbare Messstromwandler Ab Werk Versorgungs- Aktivierte konfigu- Art.-Nr. Typ A Typ B spannung U Funktionsmodule * rierbar Typ F Typ B+ In Vorbereitung: Kundenspezifisch mit Funktions- In Vorbereitung B84605040 ab Werk (Nachkauf modul B A, B, C möglich) DC 24 V RCMS425-L-2 AC/DC 100…240 V...
