LINETRAXX® SmartDetect RCMS425-L
Vierkanaliges wechsel-, puls- und gleichstromsensitives
Differenzstrom-Überwachungsgerät
i
Die Kurzanleitung ersetzt nicht das Handbuch. Das Hand­
buch finden Sie auf unserer Homepage zum Download.
Lieferumfang
• RCMS425-L
• Kurzanleitung DE/EN
• Sicherheitshinweise
Kurzanleitung für folgende Geräte
Typ / Type
RCMS425-L DC 24 V, AC/DC 100...240 V
Bestimmungsgemäße Verwendung
Das RCMS425-L ist in Verbindung mit den vorgegebenen
Messstrom wandlern zur wechsel-, puls- und gleichstromsensiti-
ven Differenzstrommessung in TN- TT- und IT-Netzen vorgese-
hen. Es alarmiert bei Verletzung der einstellbaren Ansprech-
werte.
Die Geräte sind für den Betrieb in Schaltschränken oder in ähnlich
geschützter Umgebung vorgesehen. Zum bestimmungsgemä-
ßen Betrieb sind die Spezifikationen des Handbuchs zu beachten.
Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß.

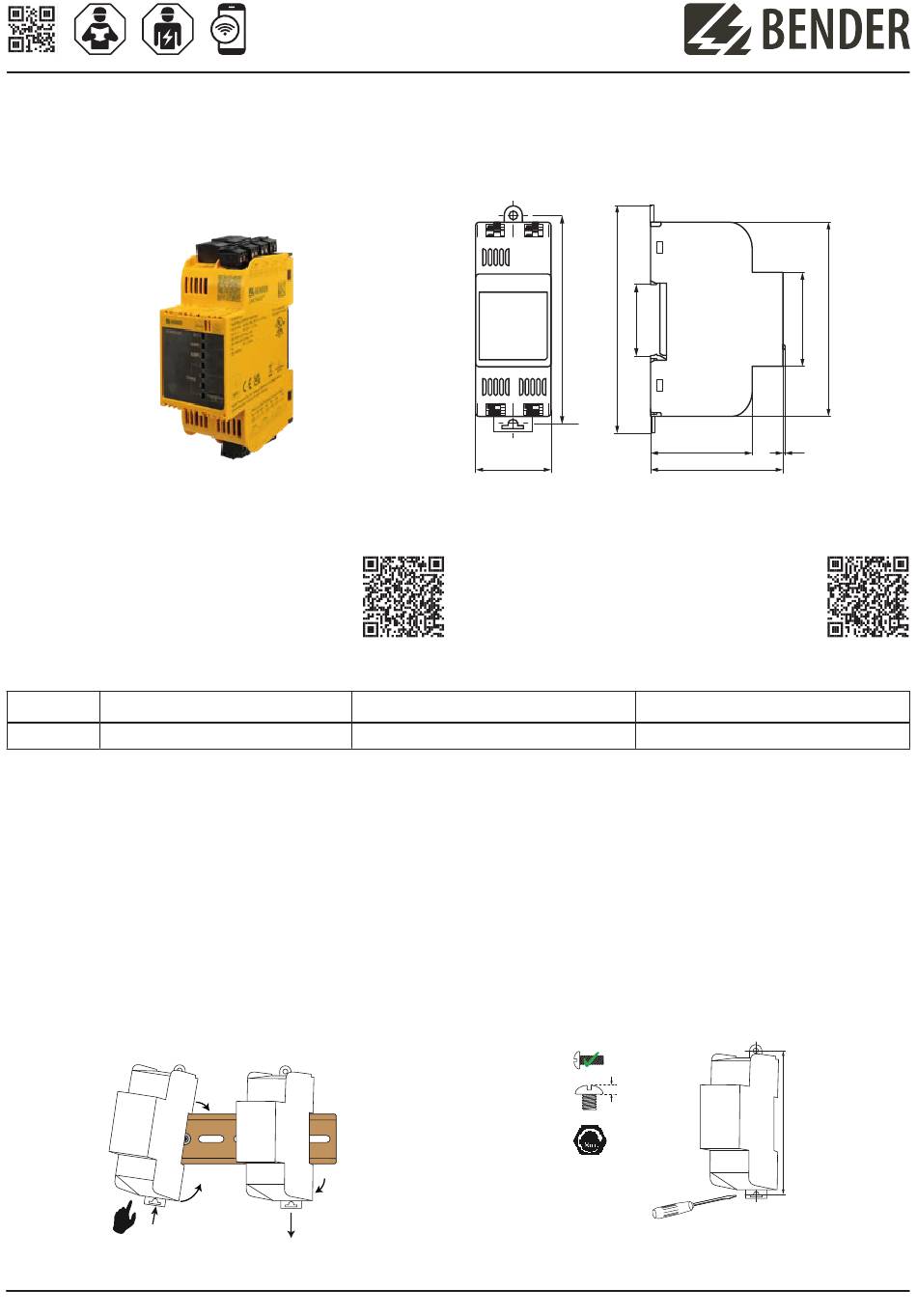

Montage
Montage auf Hutschiene / DIN rail mounting
Montage /
Mounting
3.
Click!
RCMS425-L_D00487_01_Q_DEEN /05.2025
Kurzanleitung / Quick-start guide
U
s
!
Demontage /
1.
Removal
2.
3.
2.
Click!
1.
Four-channel residual current monitor sensitive to AC,
pulsed DC, and smooth DC
36
i
This quickstart guide does not replace the manual. You
can download the manual from our homepage.
Scope of delivery
• RCMS425-L
• Quickstart guide DE/EN
• Safety instructions
Handbuch
Quickstart guide for the following devices
Art.-Nr. / Art. No.
B84605040, B84605041, B84605042
Intended Use
In conjunction with the specified measuring current trans-
formers, the RCMS425-L is intended for AC, pulsed DC and
smooth DC current-sensitive residual current measurement
in TN, TT and IT systems. It alarms if the adjustable response
values are violated.
The devices are intended for operation in control cabinets or
similarly protected environments. For intended operation,
observe the specifications in this manual. Any other use than
that described in this manual is regarded as improper.
Mounting
Schraubbefestigung / Screw mounting
!
1.
M4 ISO7380-1, DIN84
max. 2.5 mm
1.0
2.
2.
1.
100 109.2 35
48.5
63.2
Maße in mm / Dimensions in mm
Handbuch Nr. / Manual No.
M4 ISO7380-1, DIN84
max. 2.5 mm
1.0
100
45 93
1
Manual
D00487
