Schnittstellen
Vorwarnung (AL1) AC/DC/RMS CH1...4
Hauptalarm (AL2) AC/DC/RMS CH1...4
Anschlussfehler Messstromwandler CH1...4
Übersteuerung Messkanäle
Gerätefehler
Test
Die Reload-Einstellungen (Anzahl der wiederholten Zuschaltversuche) erfolgen in den Registern 32418 und
32419.

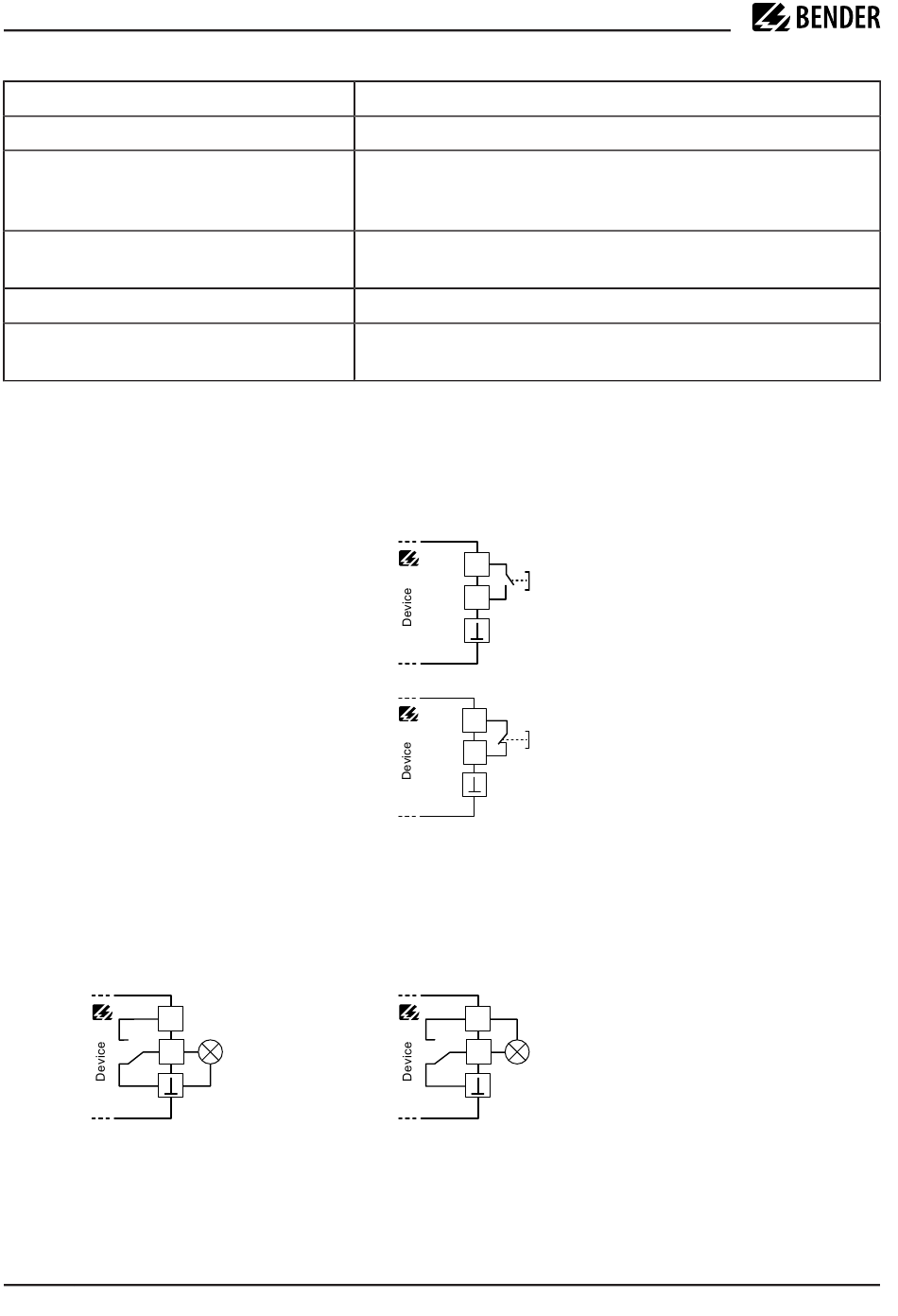

7.3.1
Eingang
Folgende Einstellungen können dem Eingang Q zugewiesen werden:
High-Aktiv: Ereignis wird ausgeführt,
wenn der digitale Eingang einen
Flankenwechsel von low nach high
erfährt.
Low-Aktiv: Ereignis wird ausgeführt,
wenn der digitale Eingang einen
Flankenwechsel von high nach low
erfährt.
7.3.2
Ausgang
Der Ausgang Q kann in den Modi Aktiv, Passiv oder Permanent betrieben werden. Folgende Einstellungen
können zugewiesen werden:
High-Aktiv: Im aktiven Modus werden intern +24 V auf den Ausgang Q geschaltet.
+
Q
36
RCMS425-D_D00488_00_M_XXDE/05.2025
Ausgang wird aktiv, wenn AL1 des ausgewählten Messkanals vorliegt.
Ausgang wird aktiv, wenn AL2 des ausgewählten Messkanals vorliegt.
Ausgang wird aktiv, wenn ein Wandler-Anschlussfehler
(Unterbrechung oder Kurzschluss) des ausgewählten Messkanals
vorliegt.
Ausgang wird aktiv, wenn aufgrund eines zu hohen Differenzstroms
die Messfunktion nicht mehr ordnungsgemäß funktioniert.
Ausgang wird aktiv, wenn ein Gerätefehler vorliegt.
Ausgang wird bei einem manuellen Selbsttest entsprechend des
Testablaufs aktiv.
+
Q
+
Q
+
Q
