4.2

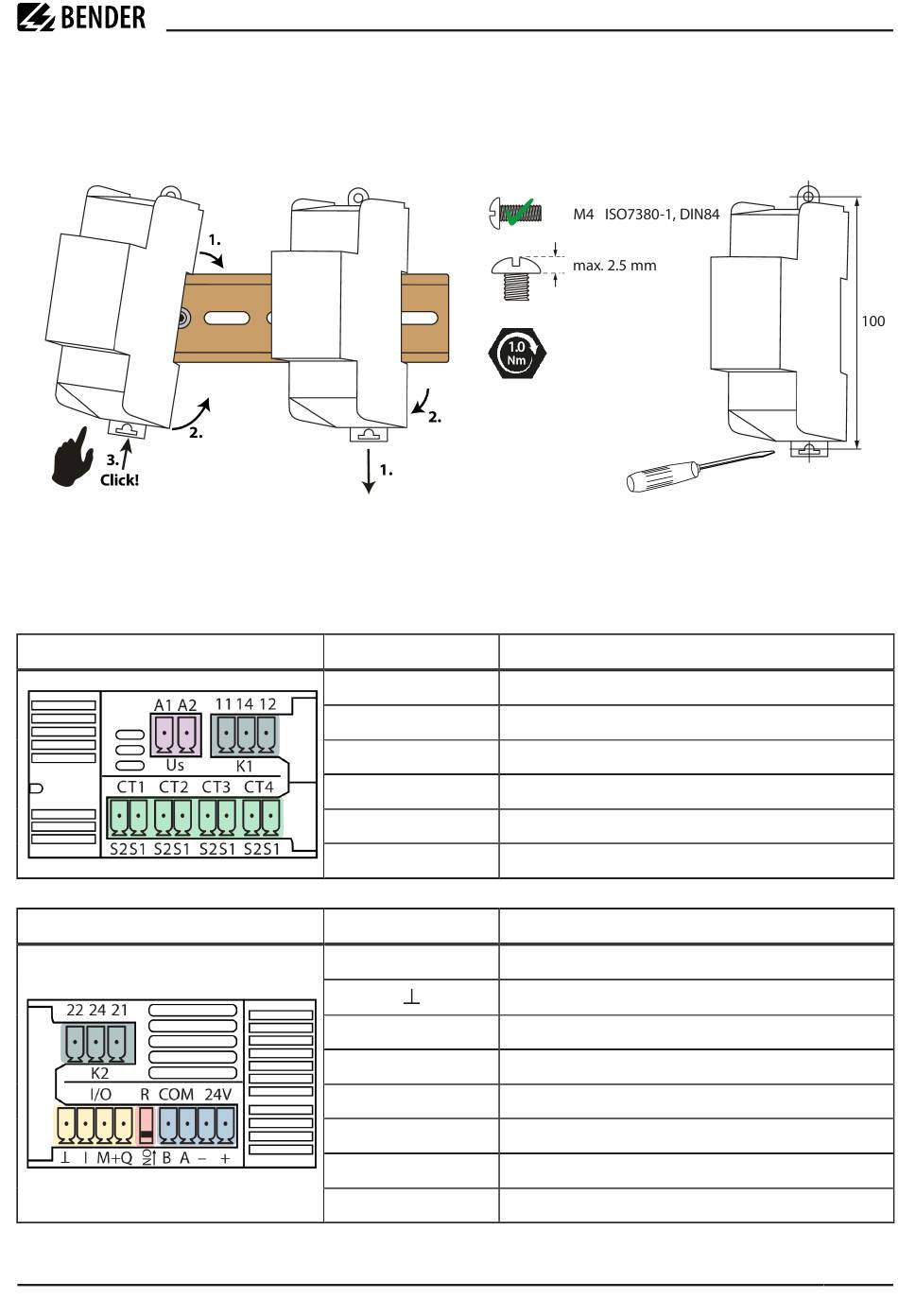

Montage und Demontage
Hutschienenmontage
Montage
Angaben in mm
4.3
Anschluss
4.3.1
Anschlüsse im Überblick
Anschlüsse oben
Anschlüsse unten
Demontage
Klemmen
A1, A2
11, 14, 12
S1, S2 (CT1)
S1, S2 (CT2)
S1, S2 (CT3)
S1, S2 (CT4)
Klemmen
21, 24, 22
I
M+
Q
ON (R)
A, B
+, -
LINETRAXX® SmartDetect RCMS425-D
Schraubmontage
Beschreibung
Versorgungsspannung AC/DC
Relais K1
Messstromwandler CT1
Messstromwandler CT2
Messstromwandler CT3
Messstromwandler CT4
Beschreibung
Relais K2
GND
Digitaler Eingang
Multifuntionaler Ausgang
Digitaler Ein-/Ausgang
Terminierung RS-485-Schnittstelle
RS-485-Schnittstelle: Modbus RTU
Versorgungsspannung DC
RCMS425-D_D00488_00_M_XXDE/05.2025
