Schnittstellen
7.4.1
Digitalmodus
Einstellungen in Register 32500...32501
Im Digitalmodus kann M+ in den Modi Aktiv, Passiv oder Permanent betrieben werden. Folgende
Einstellungen können zugewiesen werden:

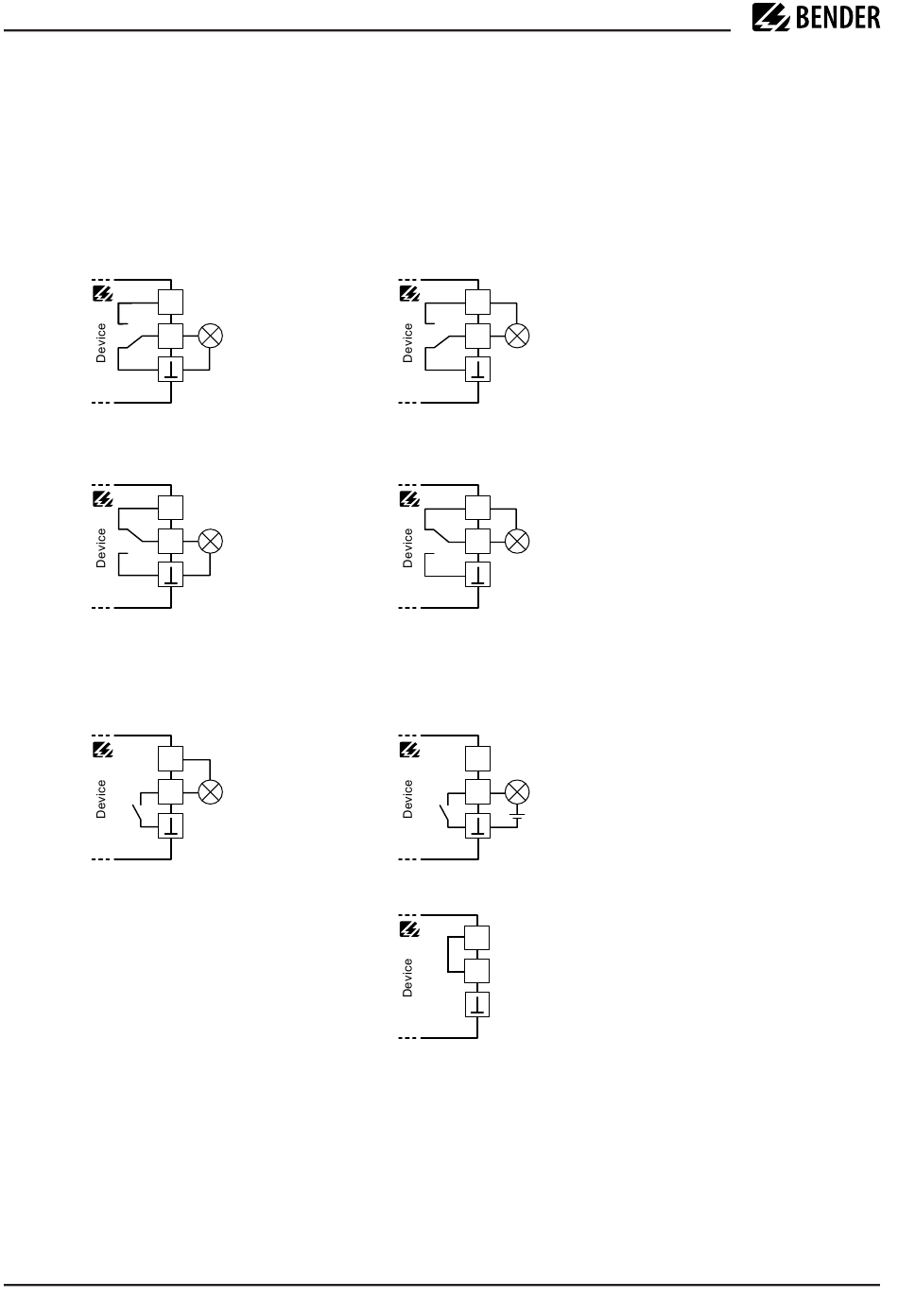

M+ = Aktiv
High-Aktiv: Im aktiven Modus werden intern +24 V auf den Ausgang M+ geschaltet.
+
M+
Low-Aktiv: Im aktiven Modus wird das Potential GND auf den Ausgang M+ geschaltet.
+
M+
M+ = Passiv
Im passiven Modus kann eine externe Spannung angeschlossen werden (siehe
Technische Daten). Der Ausgang schaltet das angelegte Potential auf GND.
+
M+
M+ = Permanent high
Ausgang ist dauerhaft auf +24 V
geschaltet.
