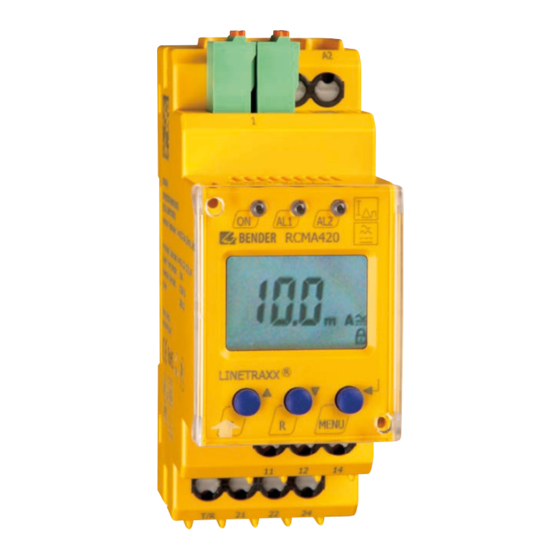

- Seite 1 LINETRAXX® RCMA420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-, DC- und pulsierenden DC-Strömen in TN- und TT-Systemen Mit Sicherheit Spannung RCMA420_D00059_02_D_XXDE/01.2020...
- Seite 2 LINETRAXX® RCMA420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-, DC- und pulsierenden DC-Strömen in TN- und TT-Systemen Produktbeschreibung Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA420 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Differenzströme auftreten können, deren Betrag dauernd größer Null ist. Dies sind ins- besondere Verbraucher mit Sechspuls-Brückengleichrichtern oder Einweggleichrichtung mit Glättung, z.
- Seite 3 Differenzstrom-Überwachungsgerät LINETRAXX® RCMA420 Bedien- und Anzeigeelemente Betriebs-LED „ON“ (grün); leuchtet nach Anlegen der Versor- gungsspannung und blinkt bei Systemfehlermeldung bzw. Störung der Messstromwandlerfunktion Alarm-LED „AL1“ (gelb), Vorwarnung; leuchtet bei Überschreiten des eingestellten Ansprechwertes I und blinkt bei System- Δn1 fehlermeldung bzw. Störung der Messstromwandlerfunktion Alarm-LED „AL2“...
- Seite 4 Differenzstrom-Überwachungsgerät LINETRAXX® RCMA420 Anschluss Messstromwandler Maßbild XM420 Maßangabe in mm Schraubmontage Frontplattenabdeckung in Hinweis: Der obere Montageclip Pfeilrichtung öffnen ! ist Zubehör und muss extra be stellt werden (siehe Zubehör). CTBCx CTUB101 S1(k) S2(l) +12V -12V T 50 mm 2,5 m CTX-…...
-
Seite 5: Technische Daten
Differenzstrom-Überwachungsgerät LINETRAXX® RCMA420 Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Ein-/Ausgänge Leitungslänge für externe TEST-/RESET-Taste 0…10 m RCMA420-D-1: Bemessungsspannung 100 V Anschlussleitung für Messstromwandler Überspannungskategorie/ Verschmutzungsgrad III/3 Anschlussleitung CTX… 1 m/2,5 m/5 m/10m Bemessungs-Stoßspannung 2,5 kV Alternativ: Einzeldraht 6 x 0,75 mm² 0…10 m RCMA420-D-2: Schaltglieder... -
Seite 6: Passende Systemkomponenten
CTUB101-CTBC60 B78120014 ø 60 CTUB101-CTBC60P B78120024 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de BENDER Group...
