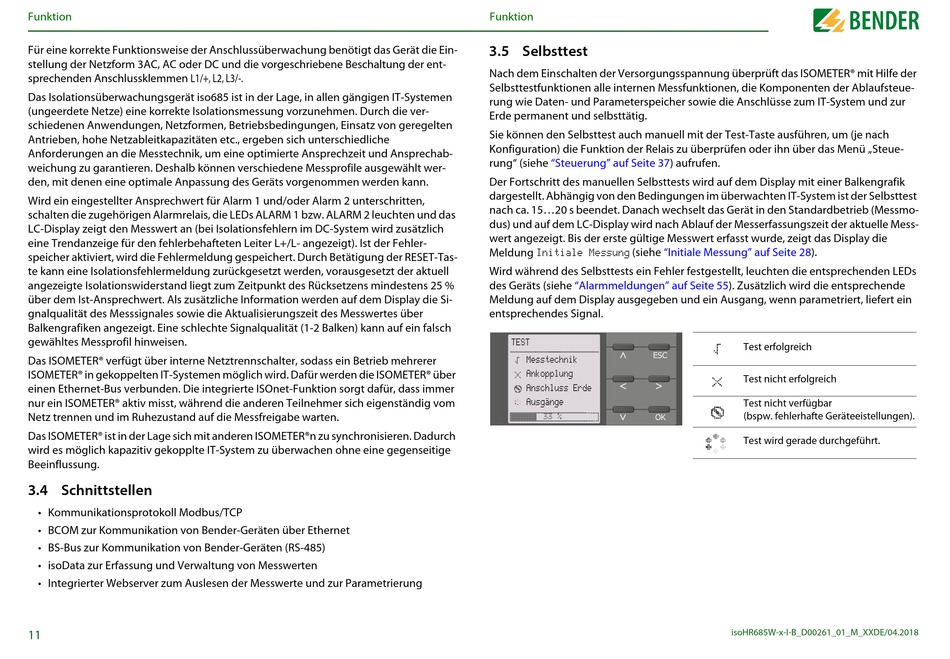

Funktion
Für eine korrekte Funktionsweise der Anschlussüberwachung benötigt das Gerät die Ein-
stellung der Netzform 3AC, AC oder DC und die vorgeschriebene Beschaltung der ent-
sprechenden Anschlussklemmen L1/+, L2, L3/-.
Das Isolationsüberwachungsgerät iso685 ist in der Lage, in allen gängigen IT-Systemen
(ungeerdete Netze) eine korrekte Isolationsmessung vorzunehmen. Durch die ver-
schiedenen Anwendungen, Netzformen, Betriebsbedingungen, Einsatz von geregelten
Antrieben, hohe Netzableitkapazitäten etc., ergeben sich unterschiedliche
Anforderungen an die Messtechnik, um eine optimierte Ansprechzeit und Ansprechab-
weichung zu garantieren. Deshalb können verschiedene Messprofile ausgewählt wer-
den, mit denen eine optimale Anpassung des Geräts vorgenommen werden kann.
Wird ein eingestellter Ansprechwert für Alarm 1 und/oder Alarm 2 unterschritten,
schalten die zugehörigen Alarmrelais, die LEDs ALARM 1 bzw. ALARM 2 leuchten und das
LC-Display zeigt den Messwert an (bei Isolationsfehlern im DC-System wird zusätzlich
eine Trendanzeige für den fehlerbehafteten Leiter L+/L- angezeigt). Ist der Fehler-
speicher aktiviert, wird die Fehlermeldung gespeichert. Durch Betätigung der RESET-Tas-
te kann eine Isolationsfehlermeldung zurückgesetzt werden, vorausgesetzt der aktuell
angezeigte Isolationswiderstand liegt zum Zeitpunkt des Rücksetzens mindestens 25 %
über dem Ist-Ansprechwert. Als zusätzliche Information werden auf dem Display die Si-
gnalqualität des Messsignales sowie die Aktualisierungszeit des Messwertes über
Balkengrafiken angezeigt. Eine schlechte Signalqualität (1-2 Balken) kann auf ein falsch
gewähltes Messprofil hinweisen.
Das ISOMETER® verfügt über interne Netztrennschalter, sodass ein Betrieb mehrerer
ISOMETER® in gekoppelten IT-Systemen möglich wird. Dafür werden die ISOMETER® über
einen Ethernet-Bus verbunden. Die integrierte ISOnet-Funktion sorgt dafür, dass immer
nur ein ISOMETER® aktiv misst, während die anderen Teilnehmer sich eigenständig vom
Netz trennen und im Ruhezustand auf die Messfreigabe warten.
Das ISOMETER® ist in der Lage sich mit anderen ISOMETER®n zu synchronisieren. Dadurch
wird es möglich kapazitiv gekopplte IT-System zu überwachen ohne eine gegenseitige
Beeinflussung.

3.4 Schnittstellen

• Kommunikationsprotokoll Modbus/TCP
• BCOM zur Kommunikation von Bender-Geräten über Ethernet
• BS-Bus zur Kommunikation von Bender-Geräten (RS-485)
• isoData zur Erfassung und Verwaltung von Messwerten
• Integrierter Webserver zum Auslesen der Messwerte und zur Parametrierung
11
Funktion

3.5 Selbsttest

Nach dem Einschalten der Versorgungsspannung überprüft das ISOMETER® mit Hilfe der
Selbsttestfunktionen alle internen Messfunktionen, die Komponenten der Ablaufsteue-
rung wie Daten- und Parameterspeicher sowie die Anschlüsse zum IT-System und zur
Erde permanent und selbsttätig.
Sie können den Selbsttest auch manuell mit der Test-Taste ausführen, um (je nach
Konfiguration) die Funktion der Relais zu überprüfen oder ihn über das Menü „Steue-
rung" (siehe
"Steuerung" auf Seite
37) aufrufen.
Der Fortschritt des manuellen Selbsttests wird auf dem Display mit einer Balkengrafik
dargestellt. Abhängig von den Bedingungen im überwachten IT-System ist der Selbsttest
nach ca. 15...20 s beendet. Danach wechselt das Gerät in den Standardbetrieb (Messmo-
dus) und auf dem LC-Display wird nach Ablauf der Messerfassungszeit der aktuelle Mess-
wert angezeigt. Bis der erste gültige Messwert erfasst wurde, zeigt das Display die
Meldung Initiale Messung (siehe
"Initiale Messung" auf Seite
Wird während des Selbsttests ein Fehler festgestellt, leuchten die entsprechenden LEDs
des Geräts (siehe
"Alarmmeldungen" auf Seite
Meldung auf dem Display ausgegeben und ein Ausgang, wenn parametriert, liefert ein
entsprechendes Signal.
TEST
Messtechnik
Ankopplung
Anschluss Erde
Ausgänge
33 %
28).
55). Zusätzlich wird die entsprechende
Test erfolgreich
Test nicht erfolgreich
Test nicht verfügbar
(bspw. fehlerhafte Geräteeistellungen).
Test wird gerade durchgeführt.
isoHR685W-x-I-B_D00261_01_M_XXDE/04.2018
