Bedienung und Einstellung am Gerät
5
Bedienung und Einstellung am Gerät
5.1

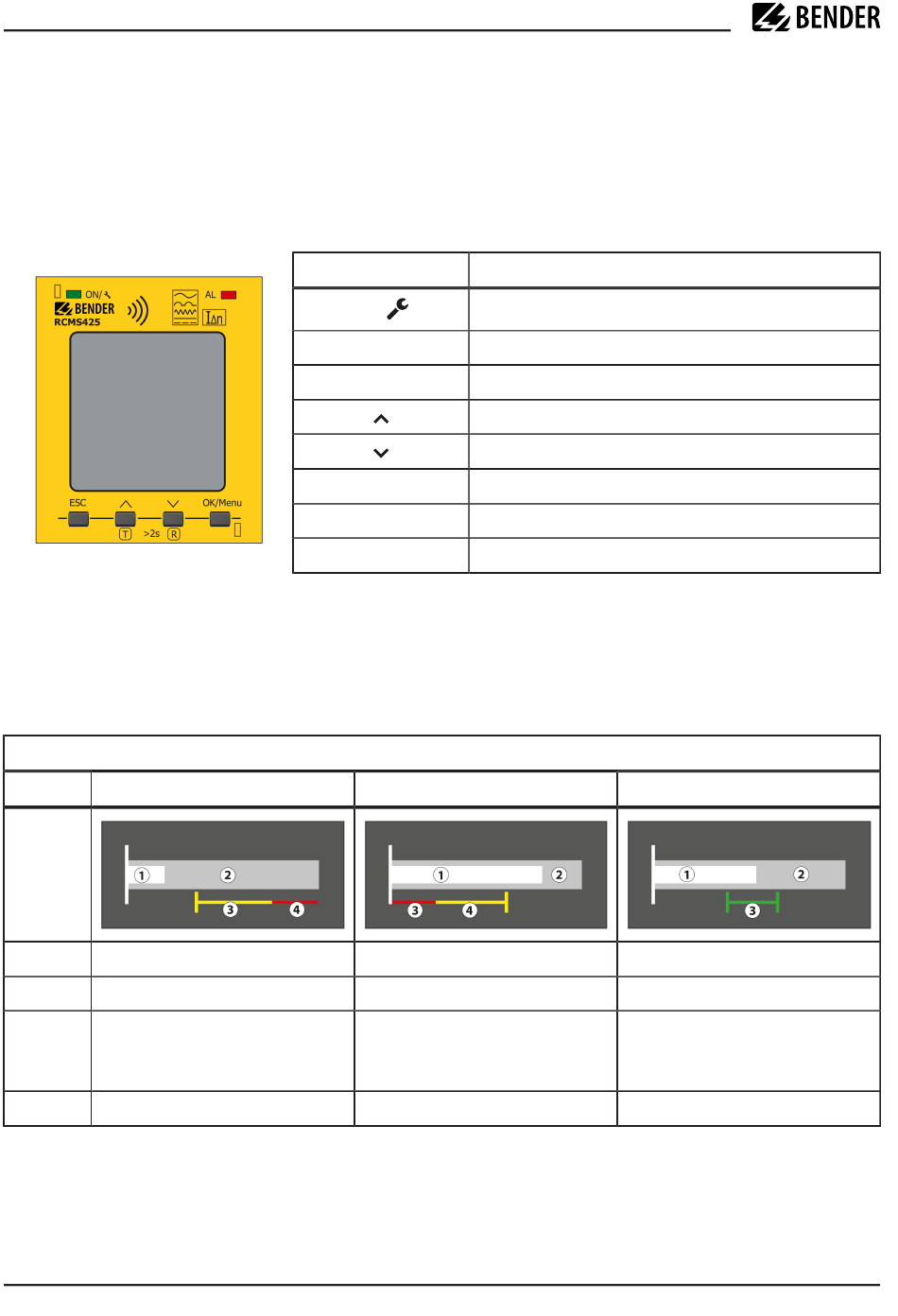

Bedienfeld
5.2
Bedienung am Gerät
Auf der Startseite zeigt das Display neben der graphischen Übersicht der aktuell gemessenen Differenzströme
auch die tatsächlichen RMS-Messwerte der Kanäle 1...4.
Übersicht
Nr.
1
aktueller Messwert
2
3
Ansprechbereich Vorwarnung
4
Ansprechbereich Hauptalarm
24
RCMS425-D_D00488_00_M_XXDE/05.2025
Displayeinheit
OK/MENU
Überstrom
Messbereich
STATUS-LED Betriebsmodus
ON/
AL
ALARM-LED
ESC
Menü nicht-speichernd verlassen
Aufwärtstaste
Abwärtstaste
Bestätigen / Menü starten
(T)
Test (Taste > 2 s drücken)
(R)
Reset (Taste > 2 s drücken)
Darstellung Messkanal
Unterstrom
aktueller Messwert
Messbereich
Ansprechbereich Hauptalarm
Ansprechbereich Vorwarnung
Bedeutung
Fensterfunktion
aktueller Messwert
Messbereich
Fensterbereich; ein Verlassen
dieses Bereichs führt zu
einer Alarmmeldung
