Die Ansprech- und Rückfallverzögerung des Digitaleingangs ist auf jeweils 100 ms festgelegt.
7.6
Eingang CT
7.6.1

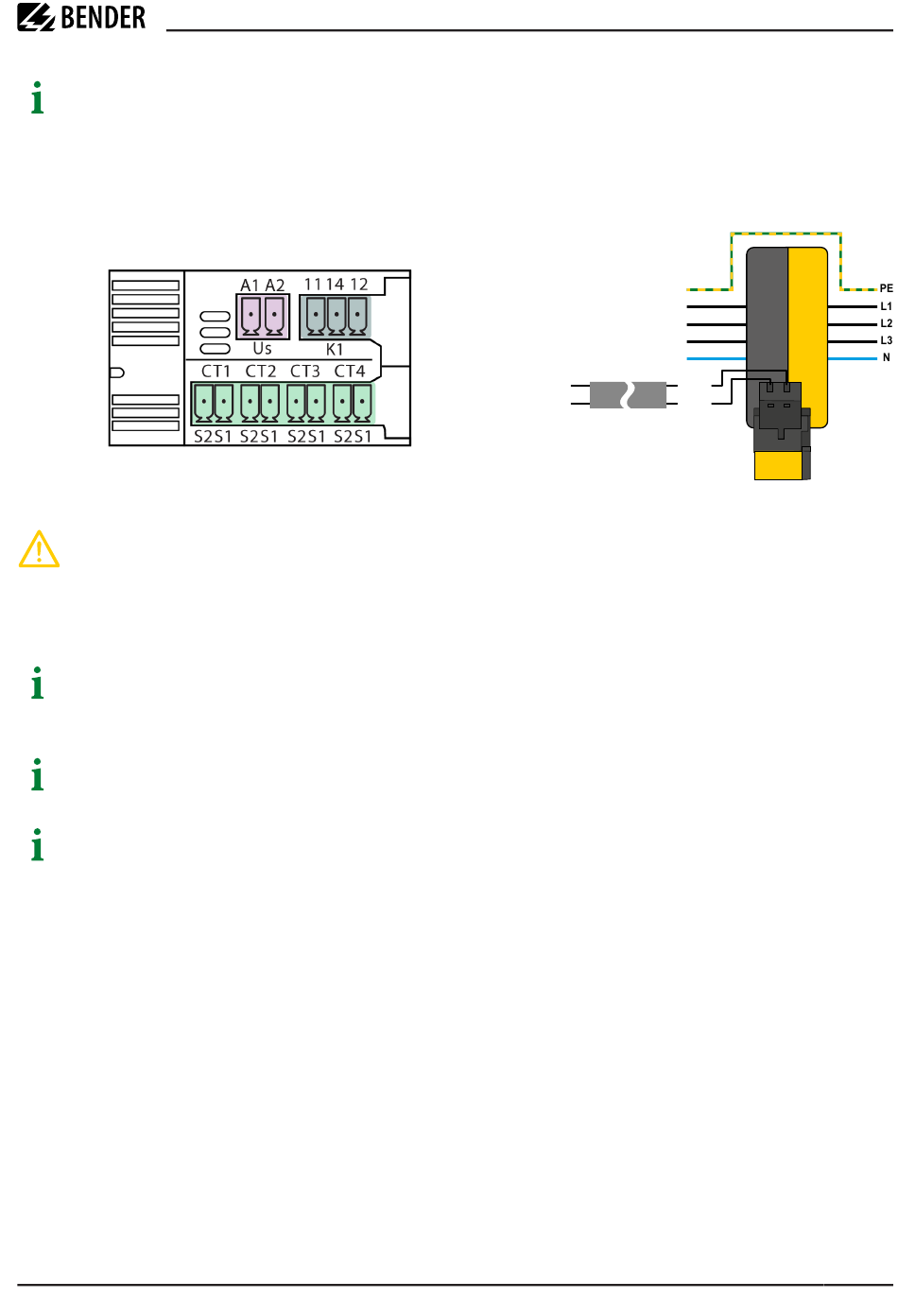

Anschluss Messstromwandler Typ A/Typ F
VORSICHT
Es kann an diesen Kanälen zu Fehlauslösungen bei kleinen Ansprechwerten kommen.
Der Effekt kann durch eine Leitungsführung gemäß Wandler-Installationsanweisung minimiert werden.
Achten Sie auf korrekten Anschluss der Messstromwandler. Der Anschluss S1 ist an den Anschluss „S1" (k)
des Messstromwandlers anzuschließen. Der Anschluss S2 muss entsprechend mit dem Anschluss „S2" (l)
des Messstromwandlers verbunden werden.
Weitere Informationen zum Anschluss von Messstromwandlern finden Sie in den entsprechenden
Handbüchern der Messstromwandler. Die dort aufgeführten Installationshinweise sind zu beachten.
Für UL-Anwendungen:
Die Messstromwandler müssen vor dem Betrieb an das Überwachungsgerät angeschlossen sein.
Bei hochfrequenten Differenzströmen (>10 kHz) durch einen beliebigen
angeschlossenen Differenzstromwandler kann es zu einem Übersprechen auf
allen Kanälen kommen, an denen ein CTUB102-CTBCxx angeschlossen ist.
LINETRAXX® SmartDetect RCMS425-D
S2
S1
Messstromwandler „Typ A/Typ F"
RCMS425-D_D00488_00_M_XXDE/05.2025
S2(l)
S1(k )
S1(k)S2(l)
41
