Maße, Montage und Anschluss
4.3.2

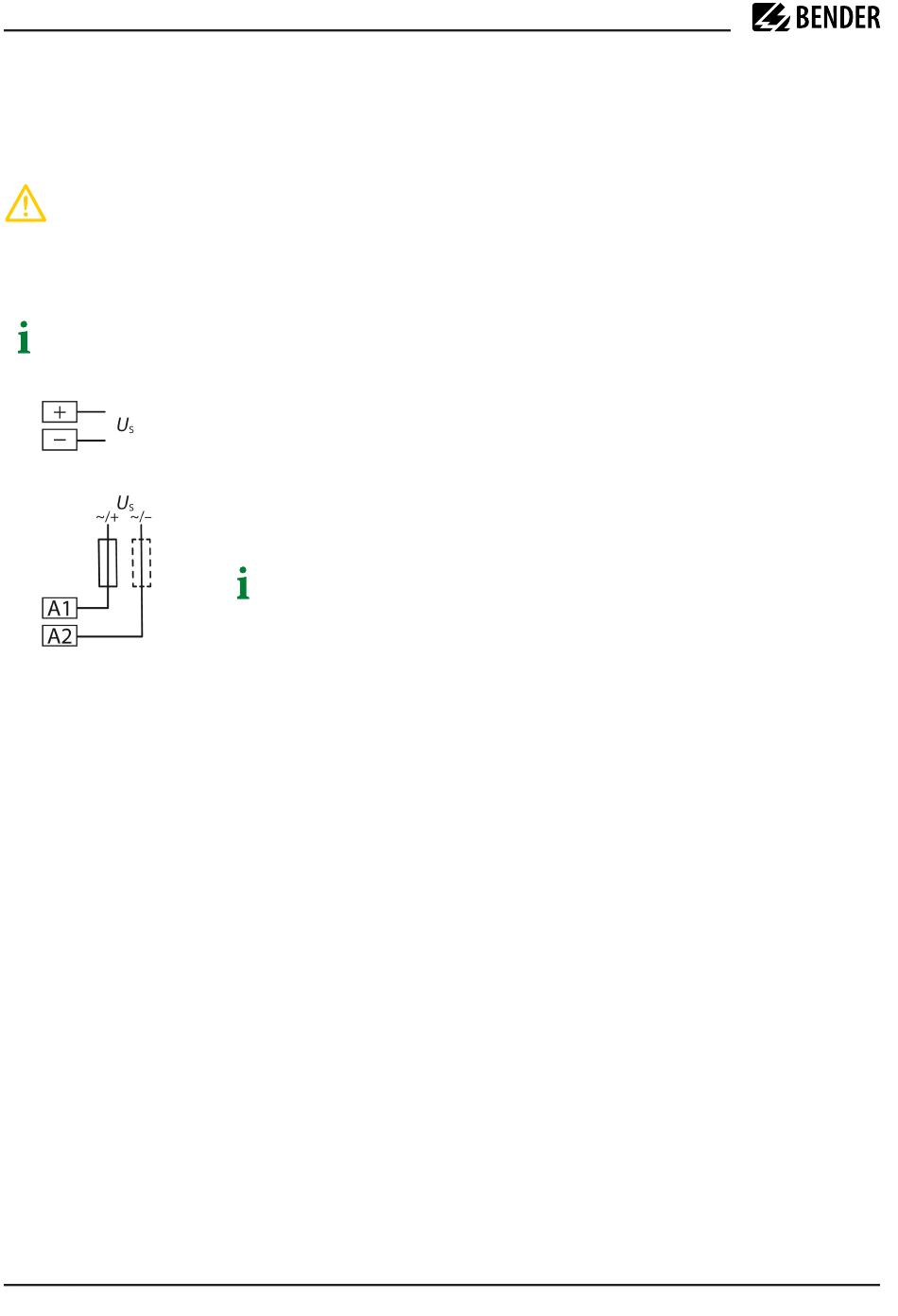

Versorgungsspannung U
Das Gerät verfügt über zwei separate Versorgungsspannungsanschlüsse U
Die technischen Daten sind zu beachten.
VORSICHT
Irreparable Beschädigung des Gerätes
Ein Falschanschluss der Versorgungsspannung (AC 230 V an DC 24 V-Anschluss) führt zu einer
Zerstörung des Geräts.
Achten Sie auf den korrekten Anschluss!
Es darf nur eine der beiden Versorgungsspannungen angeschlossen werden!
20
RCMS425-D_D00488_00_M_XXDE/05.2025
S
Falschanschluss der Versorgungsspannung
Der Anschluss von +, - erfolgt an der unteren Geräteseite.
Der Anschluss von A1, A2 erfolgt an der oberen Geräteseite.
Empfehlung Vorsicherung: 6 A flink
Bei Versorgung des Geräts aus einem ungeerdeten Netz sind
zwei Vorsicherungen zu verwenden.
In geerdeten Netzen ist mindestens eine Vorsicherung zu verwenden.
(A1, A2 sowie +, -).
S
