Schnittstellen
0...20 mA
0...10 V
4...20 mA
2...10 V

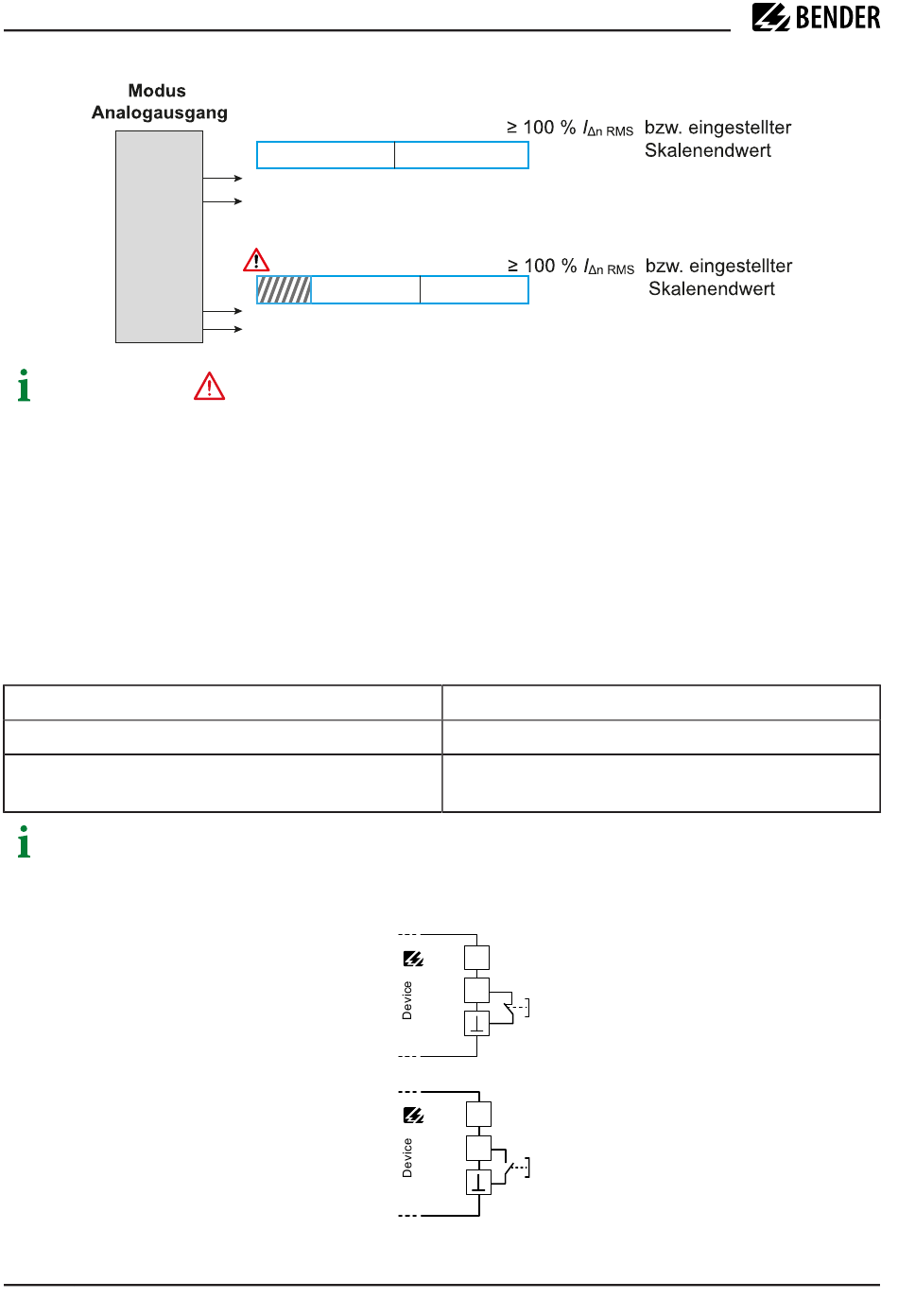

Erläuterung zu
Im Modus 4...20 mA bzw. 2...10 V deutet ein Ausgangssignal von 0 mA bzw. 0 V auf einen
Verdrahtungsfehler der Analogschnittstelle hin.
7.5
Digitaleingang I
Einstellungen in Register 32300...32301
Der Digitaleingang „I" kann den Zustand eines potentialfreien Kontakts einlesen.
Der Digitaleingang „I" kann entweder einen Test, einen Reset oder die kombinierte Funktion T/R auslösen
(Register 32301). Die kombinierte Funktion T/R ist analog der Test- und Resetfunktion der T/R-Taste auf der
Front.
Beispiel (Modus High-Aktiv)
Kontakt schließen und innerhalb 1...3 s öffnen.
Kontakt schließen und innerhalb 3...6 s öffnen.
Kontakt schließen und nicht mehr öffnen (defekter
Kontakt).
Die Funktionen NFC, Adresseingabe und Protect werden über diesen Eingang nicht aktiviert.
Folgende Einstellungen können dem Eingang I zugewiesen werden:
High-Aktiv: Ereignis wird ausgeführt,
wenn der digitale Eingang einen
Flankenwechsel von low nach high
erfährt.
Low-Aktiv: Ereignis wird ausgeführt,
wenn der digitale Eingang einen
Flankenwechsel von high nach low
erfährt.
40
RCMS425-D_D00488_00_M_XXDE/05.2025
0
50 %
10 mA
0
5 V
0 %
0
4 m A
12 mA
2 V
im Diagramm:
20 mA
10 V
50 %
20 mA
6 V
10 V
Aktivierung der Reset-Funktion.
Aktivierung der Test-Funktion.
Keine Funktionsänderung. Ein defekter Schalter kann
sofort festgestellt werden!
+
I
+
I
