VLANs
11.1 Beispiele für ein VLAN

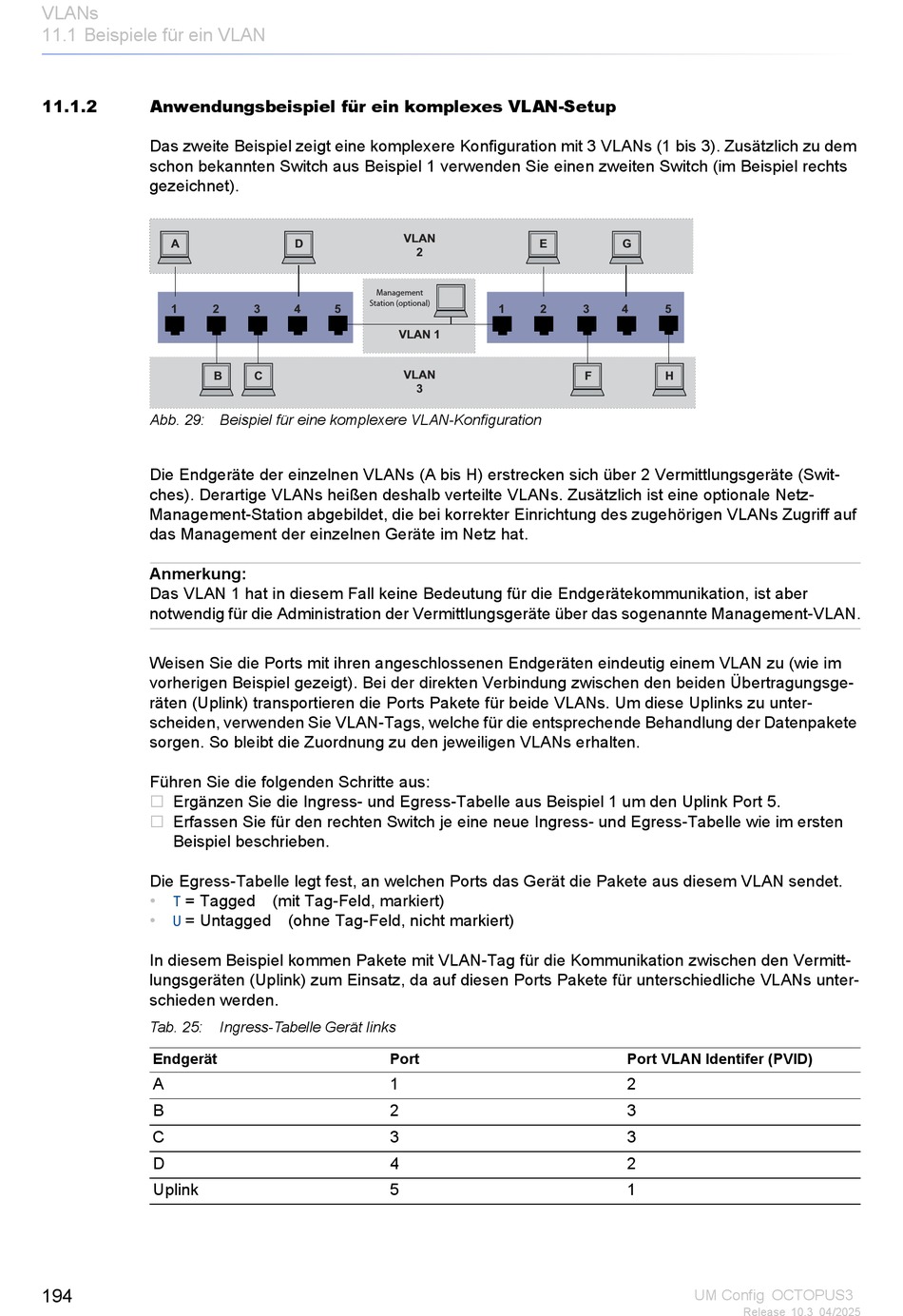

11.1.2 Anwendungsbeispiel für ein komplexes VLAN-Setup
Das zweite Beispiel zeigt eine komplexere Konfiguration mit 3 VLANs (1 bis 3). Zusätzlich zu dem
schon bekannten Switch aus Beispiel 1 verwenden Sie einen zweiten Switch (im Beispiel rechts
gezeichnet).
A
1
Abb. 29: Beispiel für eine komplexere VLAN-Konfiguration
Die Endgeräte der einzelnen VLANs (A bis H) erstrecken sich über 2 Vermittlungsgeräte (Swit-
ches). Derartige VLANs heißen deshalb verteilte VLANs. Zusätzlich ist eine optionale Netz-
Management-Station abgebildet, die bei korrekter Einrichtung des zugehörigen VLANs Zugriff auf
das Management der einzelnen Geräte im Netz hat.
Anmerkung:
Das VLAN 1 hat in diesem Fall keine Bedeutung für die Endgerätekommunikation, ist aber
notwendig für die Administration der Vermittlungsgeräte über das sogenannte Management-VLAN.
Weisen Sie die Ports mit ihren angeschlossenen Endgeräten eindeutig einem VLAN zu (wie im
vorherigen Beispiel gezeigt). Bei der direkten Verbindung zwischen den beiden Übertragungsge-
räten (Uplink) transportieren die Ports Pakete für beide VLANs. Um diese Uplinks zu unter-
scheiden, verwenden Sie VLAN-Tags, welche für die entsprechende Behandlung der Datenpakete
sorgen. So bleibt die Zuordnung zu den jeweiligen VLANs erhalten.
Führen Sie die folgenden Schritte aus:
Ergänzen Sie die Ingress- und Egress-Tabelle aus Beispiel 1 um den Uplink Port 5.

Erfassen Sie für den rechten Switch je eine neue Ingress- und Egress-Tabelle wie im ersten

Beispiel beschrieben.
Die Egress-Tabelle legt fest, an welchen Ports das Gerät die Pakete aus diesem VLAN sendet.
• T = Tagged (mit Tag-Feld, markiert)
• U = Untagged (ohne Tag-Feld, nicht markiert)
In diesem Beispiel kommen Pakete mit VLAN-Tag für die Kommunikation zwischen den Vermitt-
lungsgeräten (Uplink) zum Einsatz, da auf diesen Ports Pakete für unterschiedliche VLANs unter-
schieden werden.
Tab. 25:
Endgerät
A
B
C
D
Uplink
194
D
Management
Station (optional)
2 3 4 5
B C
Ingress-Tabelle Gerät links
VLAN
E
2
1 2
VLAN 1
VLAN
3
Port
1
2
3
4
5
G
3 4 5
F H
Port VLAN Identifer (PVID)
2
3
3
2
1
