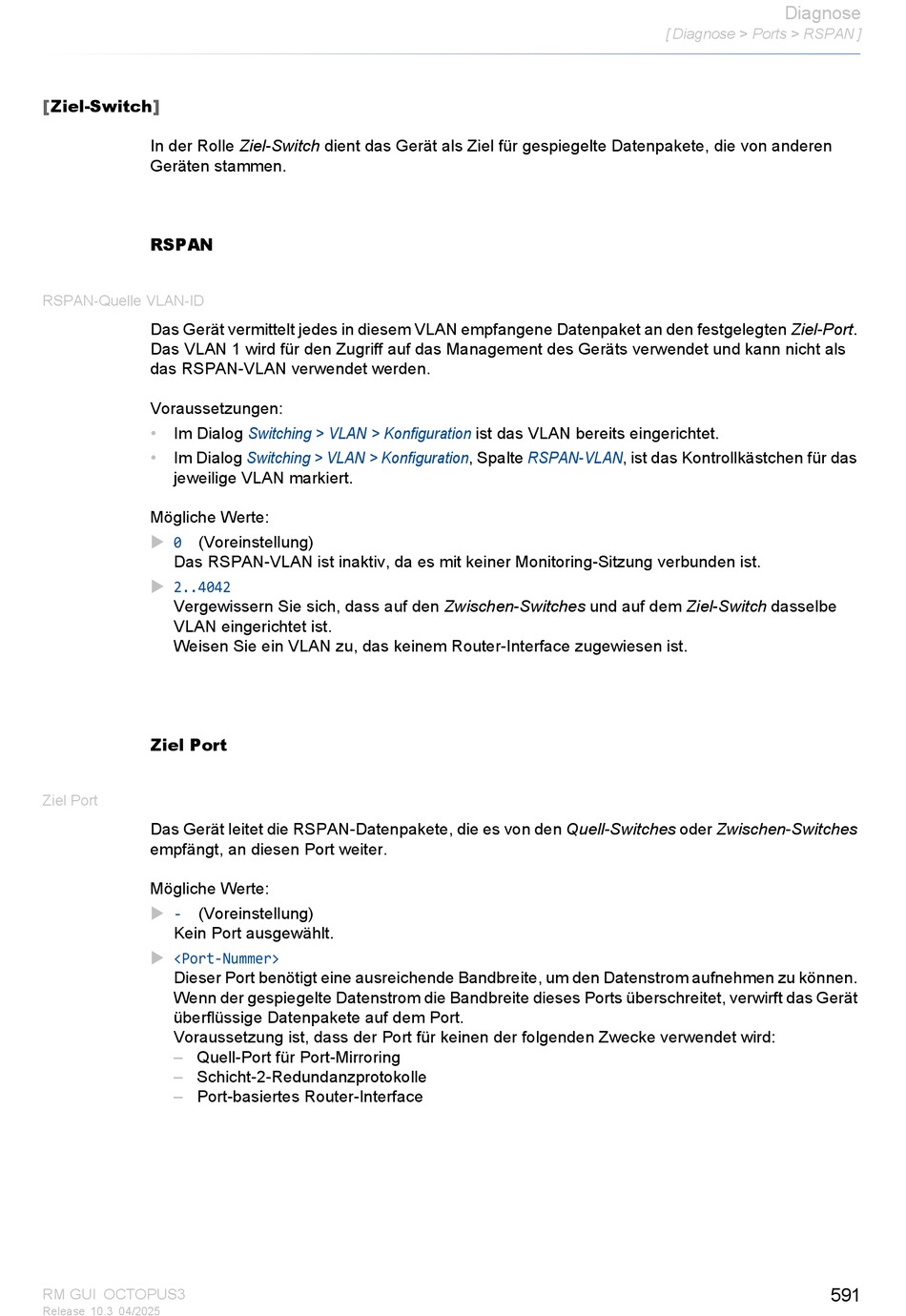

[Ziel-Switch]
In der Rolle Ziel-Switch dient das Gerät als Ziel für gespiegelte Datenpakete, die von anderen
Geräten stammen.
RSPAN
RSPAN-Quelle VLAN-ID
Das Gerät vermittelt jedes in diesem VLAN empfangene Datenpaket an den festgelegten Ziel-Port.
Das VLAN 1 wird für den Zugriff auf das Management des Geräts verwendet und kann nicht als
das RSPAN-VLAN verwendet werden.
Voraussetzungen:
• Im Dialog
• Im Dialog
jeweilige VLAN markiert.
Mögliche Werte:
0 (Voreinstellung)

Das RSPAN-VLAN ist inaktiv, da es mit keiner Monitoring-Sitzung verbunden ist.
2..4042

Vergewissern Sie sich, dass auf den Zwischen-Switches und auf dem Ziel-Switch dasselbe
VLAN eingerichtet ist.
Weisen Sie ein VLAN zu, das keinem Router-Interface zugewiesen ist.
Ziel Port
Ziel Port
Das Gerät leitet die RSPAN-Datenpakete, die es von den Quell-Switches oder Zwischen-Switches
empfängt, an diesen Port weiter.
Mögliche Werte:
- (Voreinstellung)

Kein Port ausgewählt.
<Port-Nummer>

Dieser Port benötigt eine ausreichende Bandbreite, um den Datenstrom aufnehmen zu können.
Wenn der gespiegelte Datenstrom die Bandbreite dieses Ports überschreitet, verwirft das Gerät
überflüssige Datenpakete auf dem Port.
Voraussetzung ist, dass der Port für keinen der folgenden Zwecke verwendet wird:
– Quell-Port für Port-Mirroring
– Schicht-2-Redundanzprotokolle
– Port-basiertes Router-Interface
RM GUI OCTOPUS3
Release 10.3 04/2025
Switching > VLAN > Konfiguration
Konfiguration, Spalte RSPAN-VLAN, ist das Kontrollkästchen für das
Switching > VLAN >
ist das VLAN bereits eingerichtet.
Diagnose
[ Diagnose > Ports > RSPAN ]
