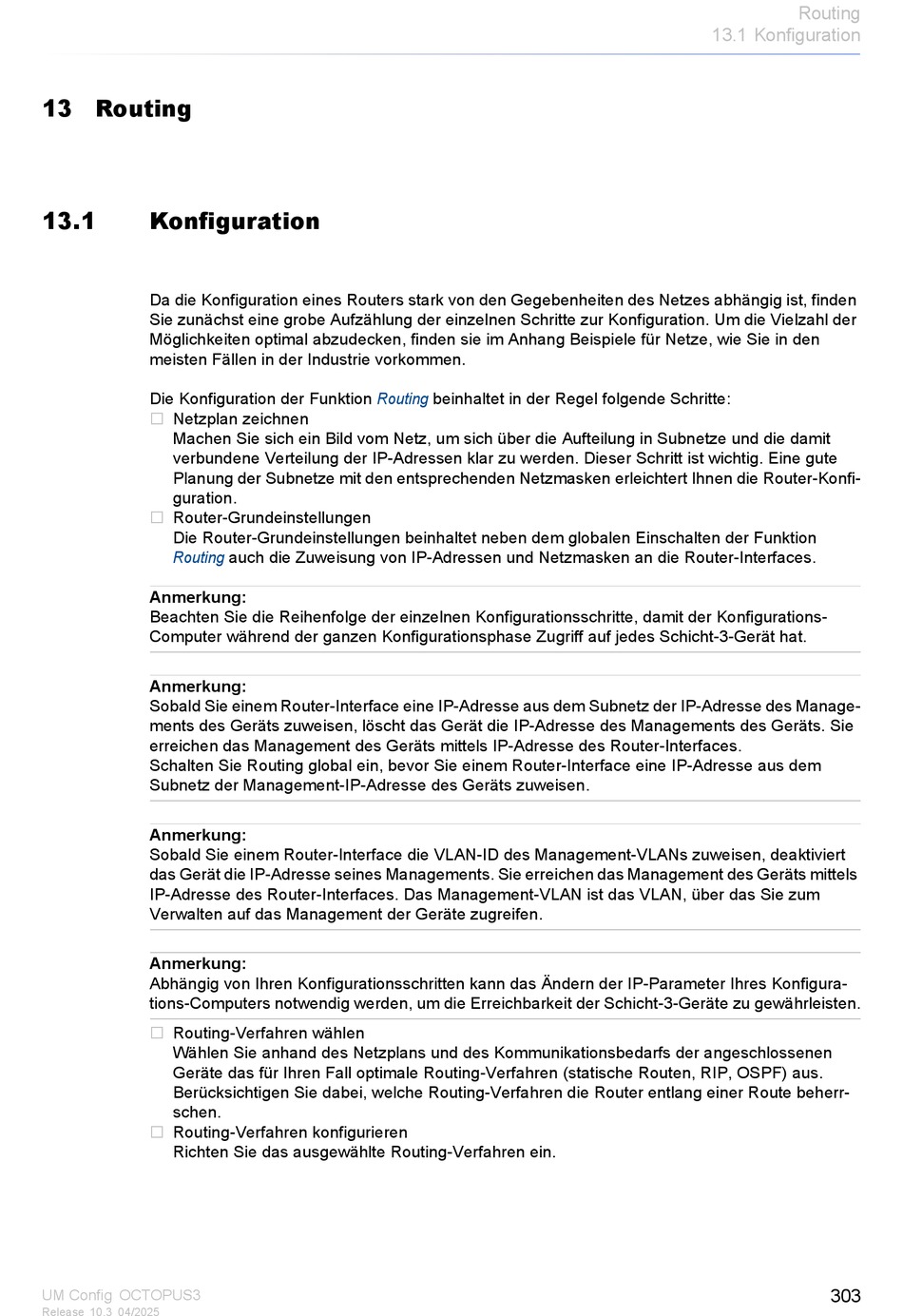

13 Routing

13.1

Konfiguration

Da die Konfiguration eines Routers stark von den Gegebenheiten des Netzes abhängig ist, finden
Sie zunächst eine grobe Aufzählung der einzelnen Schritte zur Konfiguration. Um die Vielzahl der
Möglichkeiten optimal abzudecken, finden sie im Anhang Beispiele für Netze, wie Sie in den
meisten Fällen in der Industrie vorkommen.
Die Konfiguration der Funktion
Netzplan zeichnen

Machen Sie sich ein Bild vom Netz, um sich über die Aufteilung in Subnetze und die damit
verbundene Verteilung der IP-Adressen klar zu werden. Dieser Schritt ist wichtig. Eine gute
Planung der Subnetze mit den entsprechenden Netzmasken erleichtert Ihnen die Router-Konfi-
guration.
Router-Grundeinstellungen

Die Router-Grundeinstellungen beinhaltet neben dem globalen Einschalten der Funktion
Routing
Anmerkung:
Beachten Sie die Reihenfolge der einzelnen Konfigurationsschritte, damit der Konfigurations-
Computer während der ganzen Konfigurationsphase Zugriff auf jedes Schicht-3-Gerät hat.
Anmerkung:
Sobald Sie einem Router-Interface eine IP-Adresse aus dem Subnetz der IP-Adresse des Manage-
ments des Geräts zuweisen, löscht das Gerät die IP-Adresse des Managements des Geräts. Sie
erreichen das Management des Geräts mittels IP-Adresse des Router-Interfaces.
Schalten Sie Routing global ein, bevor Sie einem Router-Interface eine IP-Adresse aus dem
Subnetz der Management-IP-Adresse des Geräts zuweisen.
Anmerkung:
Sobald Sie einem Router-Interface die VLAN-ID des Management-VLANs zuweisen, deaktiviert
das Gerät die IP-Adresse seines Managements. Sie erreichen das Management des Geräts mittels
IP-Adresse des Router-Interfaces. Das Management-VLAN ist das VLAN, über das Sie zum
Verwalten auf das Management der Geräte zugreifen.
Anmerkung:
Abhängig von Ihren Konfigurationsschritten kann das Ändern der IP-Parameter Ihres Konfigura-
tions-Computers notwendig werden, um die Erreichbarkeit der Schicht-3-Geräte zu gewährleisten.
Routing-Verfahren wählen

Wählen Sie anhand des Netzplans und des Kommunikationsbedarfs der angeschlossenen
Geräte das für Ihren Fall optimale Routing-Verfahren (statische Routen, RIP, OSPF) aus.
Berücksichtigen Sie dabei, welche Routing-Verfahren die Router entlang einer Route beherr-
schen.
Routing-Verfahren konfigurieren

Richten Sie das ausgewählte Routing-Verfahren ein.
UM Config OCTOPUS3
Release 10.3 04/2025
Routing
auch die Zuweisung von IP-Adressen und Netzmasken an die Router-Interfaces.
beinhaltet in der Regel folgende Schritte:
Routing
