Redundanz

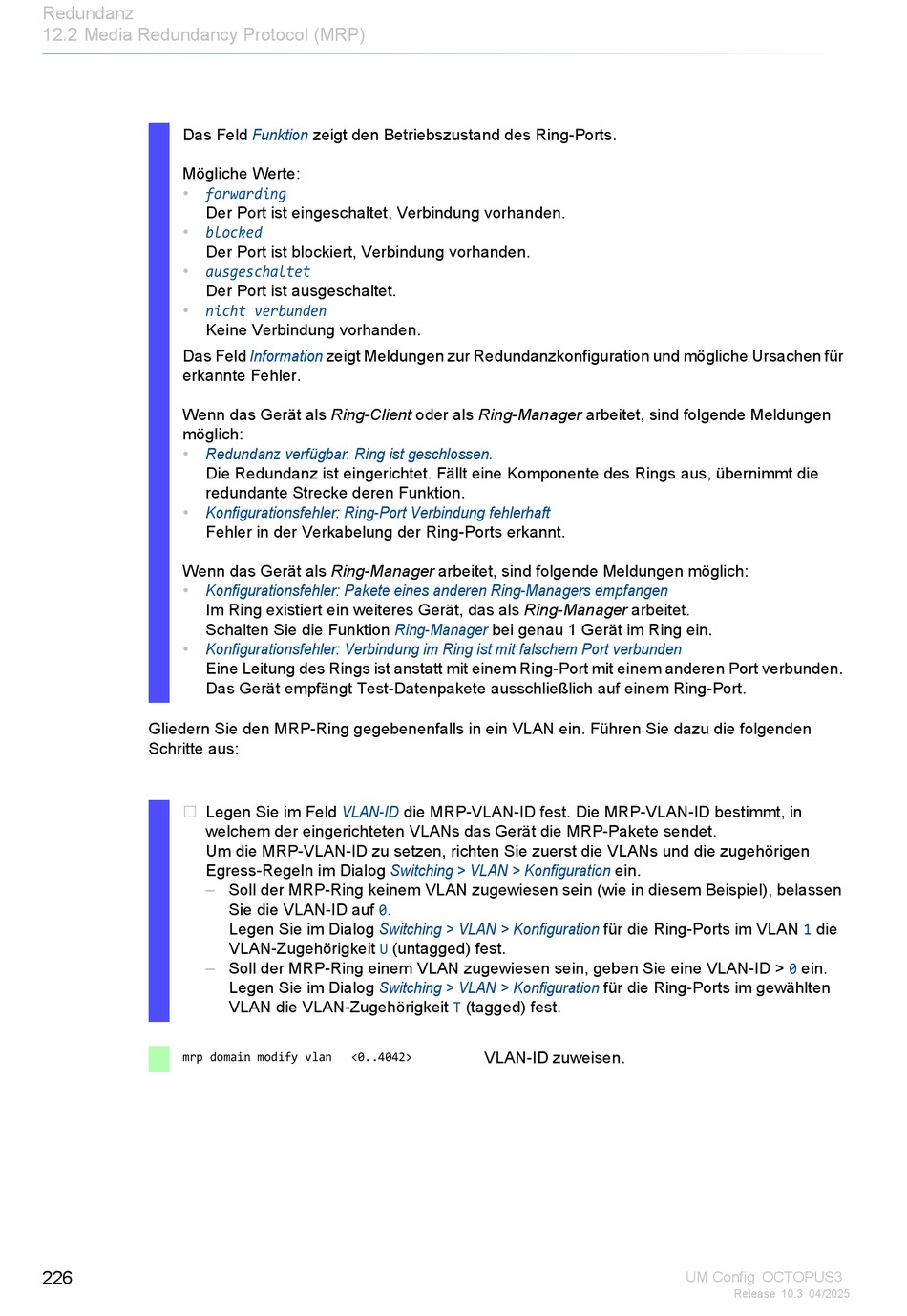

12.2 Media Redundancy Protocol (MRP)
Das Feld
Mögliche Werte:
•
forwarding
Der Port ist eingeschaltet, Verbindung vorhanden.
• blocked
Der Port ist blockiert, Verbindung vorhanden.
•
ausgeschaltet
Der Port ist ausgeschaltet.
•
nicht verbunden
Keine Verbindung vorhanden.
Das Feld
erkannte Fehler.
Wenn das Gerät als Ring-Client oder als Ring-Manager arbeitet, sind folgende Meldungen
möglich:
• Redundanz verfügbar. Ring ist geschlossen.
Die Redundanz ist eingerichtet. Fällt eine Komponente des Rings aus, übernimmt die
redundante Strecke deren Funktion.
•
Konfigurationsfehler: Ring-Port Verbindung fehlerhaft
Fehler in der Verkabelung der Ring-Ports erkannt.
Wenn das Gerät als Ring-Manager arbeitet, sind folgende Meldungen möglich:
•
Konfigurationsfehler: Pakete eines anderen Ring-Managers empfangen
Im Ring existiert ein weiteres Gerät, das als Ring-Manager arbeitet.
Schalten Sie die Funktion
•
Konfigurationsfehler: Verbindung im Ring ist mit falschem Port verbunden
Eine Leitung des Rings ist anstatt mit einem Ring-Port mit einem anderen Port verbunden.
Das Gerät empfängt Test-Datenpakete ausschließlich auf einem Ring-Port.
Gliedern Sie den MRP-Ring gegebenenfalls in ein VLAN ein. Führen Sie dazu die folgenden
Schritte aus:
Legen Sie im Feld

welchem der eingerichteten VLANs das Gerät die MRP-Pakete sendet.
Um die MRP-VLAN-ID zu setzen, richten Sie zuerst die VLANs und die zugehörigen
Egress-Regeln im Dialog
–
–
mrp domain modify vlan
226
zeigt den Betriebszustand des Ring-Ports.
Funktion
Information zeigt Meldungen zur Redundanzkonfiguration und mögliche Ursachen für
Ring-Manager
VLAN-ID
Switching > VLAN > Konfiguration
Soll der MRP-Ring keinem VLAN zugewiesen sein (wie in diesem Beispiel), belassen
Sie die VLAN-ID auf 0.
Legen Sie im Dialog
Switching > VLAN > Konfiguration
VLAN-Zugehörigkeit (untagged) fest.
U
Soll der MRP-Ring einem VLAN zugewiesen sein, geben Sie eine VLAN-ID >
Legen Sie im Dialog Switching > VLAN > Konfiguration
VLAN die VLAN-Zugehörigkeit
<0..4042>
bei genau 1 Gerät im Ring ein.
die MRP-VLAN-ID fest. Die MRP-VLAN-ID bestimmt, in
T (tagged) fest.
VLAN-ID zuweisen.
ein.
für die Ring-Ports im VLAN
für die Ring-Ports im gewählten
UM Config OCTOPUS3
Release 10.3 04/2025
die
1
0 ein.
