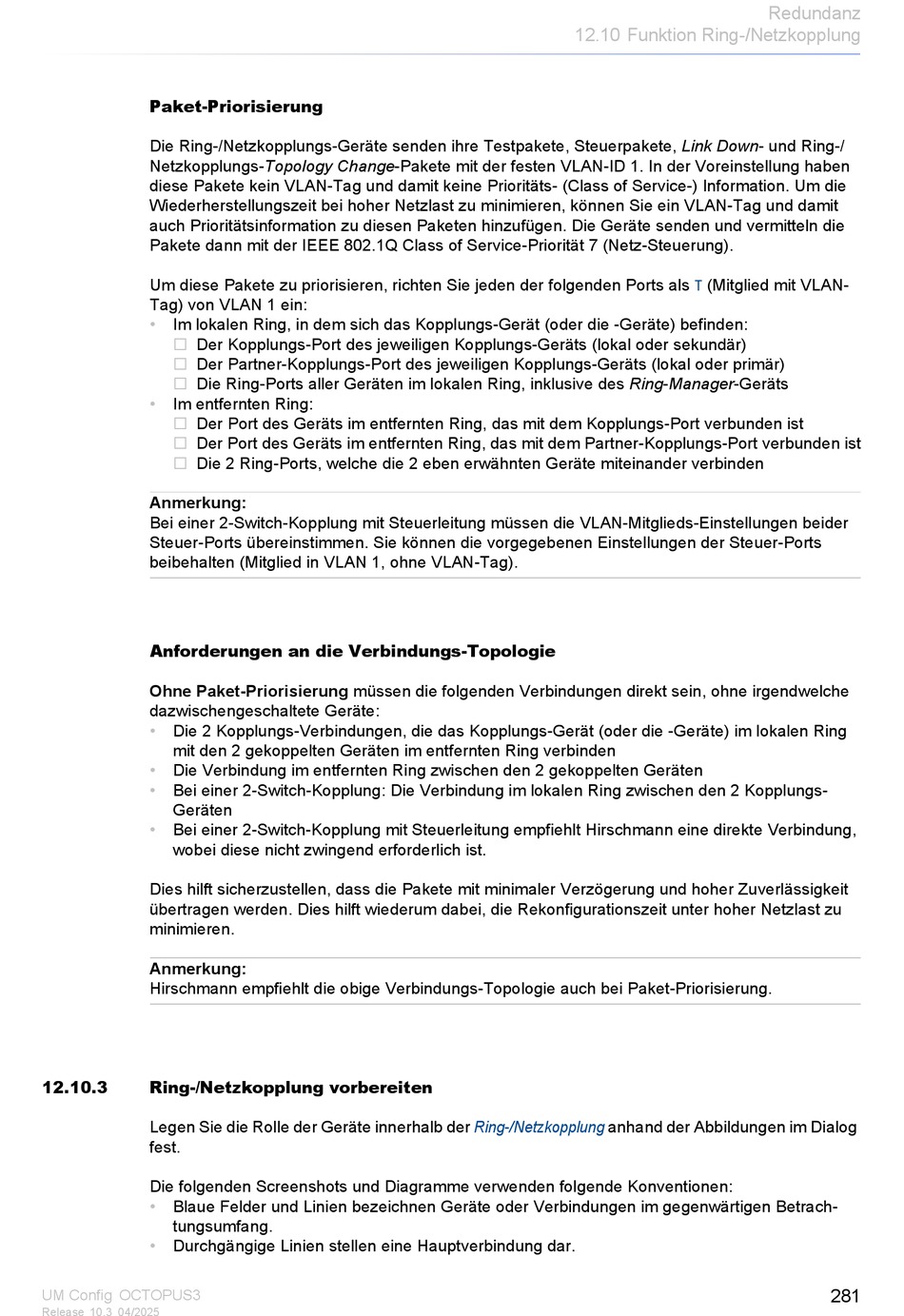

Paket-Priorisierung

Die Ring-/Netzkopplungs-Geräte senden ihre Testpakete, Steuerpakete, Link Down- und Ring-/
Netzkopplungs-Topology Change-Pakete mit der festen VLAN-ID 1. In der Voreinstellung haben
diese Pakete kein VLAN-Tag und damit keine Prioritäts- (Class of Service-) Information. Um die
Wiederherstellungszeit bei hoher Netzlast zu minimieren, können Sie ein VLAN-Tag und damit
auch Prioritätsinformation zu diesen Paketen hinzufügen. Die Geräte senden und vermitteln die
Pakete dann mit der IEEE 802.1Q Class of Service-Priorität 7 (Netz-Steuerung).
Um diese Pakete zu priorisieren, richten Sie jeden der folgenden Ports als
Tag) von VLAN 1 ein:
• Im lokalen Ring, in dem sich das Kopplungs-Gerät (oder die -Geräte) befinden:
Der Kopplungs-Port des jeweiligen Kopplungs-Geräts (lokal oder sekundär)

Der Partner-Kopplungs-Port des jeweiligen Kopplungs-Geräts (lokal oder primär)

Die Ring-Ports aller Geräten im lokalen Ring, inklusive des Ring-Manager-Geräts

• Im entfernten Ring:
Der Port des Geräts im entfernten Ring, das mit dem Kopplungs-Port verbunden ist

Der Port des Geräts im entfernten Ring, das mit dem Partner-Kopplungs-Port verbunden ist

Die 2 Ring-Ports, welche die 2 eben erwähnten Geräte miteinander verbinden


Anmerkung:

Bei einer 2-Switch-Kopplung mit Steuerleitung müssen die VLAN-Mitglieds-Einstellungen beider
Steuer-Ports übereinstimmen. Sie können die vorgegebenen Einstellungen der Steuer-Ports
beibehalten (Mitglied in VLAN 1, ohne VLAN-Tag).

Anforderungen an die Verbindungs-Topologie

Ohne Paket-Priorisierung müssen die folgenden Verbindungen direkt sein, ohne irgendwelche
dazwischengeschaltete Geräte:
• Die 2 Kopplungs-Verbindungen, die das Kopplungs-Gerät (oder die -Geräte) im lokalen Ring
mit den 2 gekoppelten Geräten im entfernten Ring verbinden
• Die Verbindung im entfernten Ring zwischen den 2 gekoppelten Geräten
• Bei einer 2-Switch-Kopplung: Die Verbindung im lokalen Ring zwischen den 2 Kopplungs-
Geräten
• Bei einer 2-Switch-Kopplung mit Steuerleitung empfiehlt Hirschmann eine direkte Verbindung,
wobei diese nicht zwingend erforderlich ist.
Dies hilft sicherzustellen, dass die Pakete mit minimaler Verzögerung und hoher Zuverlässigkeit
übertragen werden. Dies hilft wiederum dabei, die Rekonfigurationszeit unter hoher Netzlast zu
minimieren.
Anmerkung:
Hirschmann empfiehlt die obige Verbindungs-Topologie auch bei Paket-Priorisierung.
