Routing
13.3 Statisches Routing
13.3.2
VLAN-basiertes Router-Interface
Kennzeichnend für das VLAN-basierte Router-Interface ist, dass mehrere Geräte eines VLANs an
verschiedenen Ports angeschlossen sind.
Innerhalb eines VLANs vermittelt der Switch Datenpakete auf Schicht 2.
Datenpakete mit Zieladresse in einem anderen Subnetz adressieren die Endgeräte an den Router.
Das Gerät vermittelt die Datenpakete auf Schicht 3.
Unten finden Sie ein Beispiel für den einfachsten Fall einer Routing-Anwendung mit VLAN-
basierten Router-Interfaces. Für das VLAN 2 fasst der Router die Interfaces
zusammen zum VLAN-Router-Interface vlan/2. Ein VLAN-Router-Interface bleibt in der Routing-
Tabelle, solange mindestens ein Port des VLANs eine Verbindung hat.
10.0.1.5/24

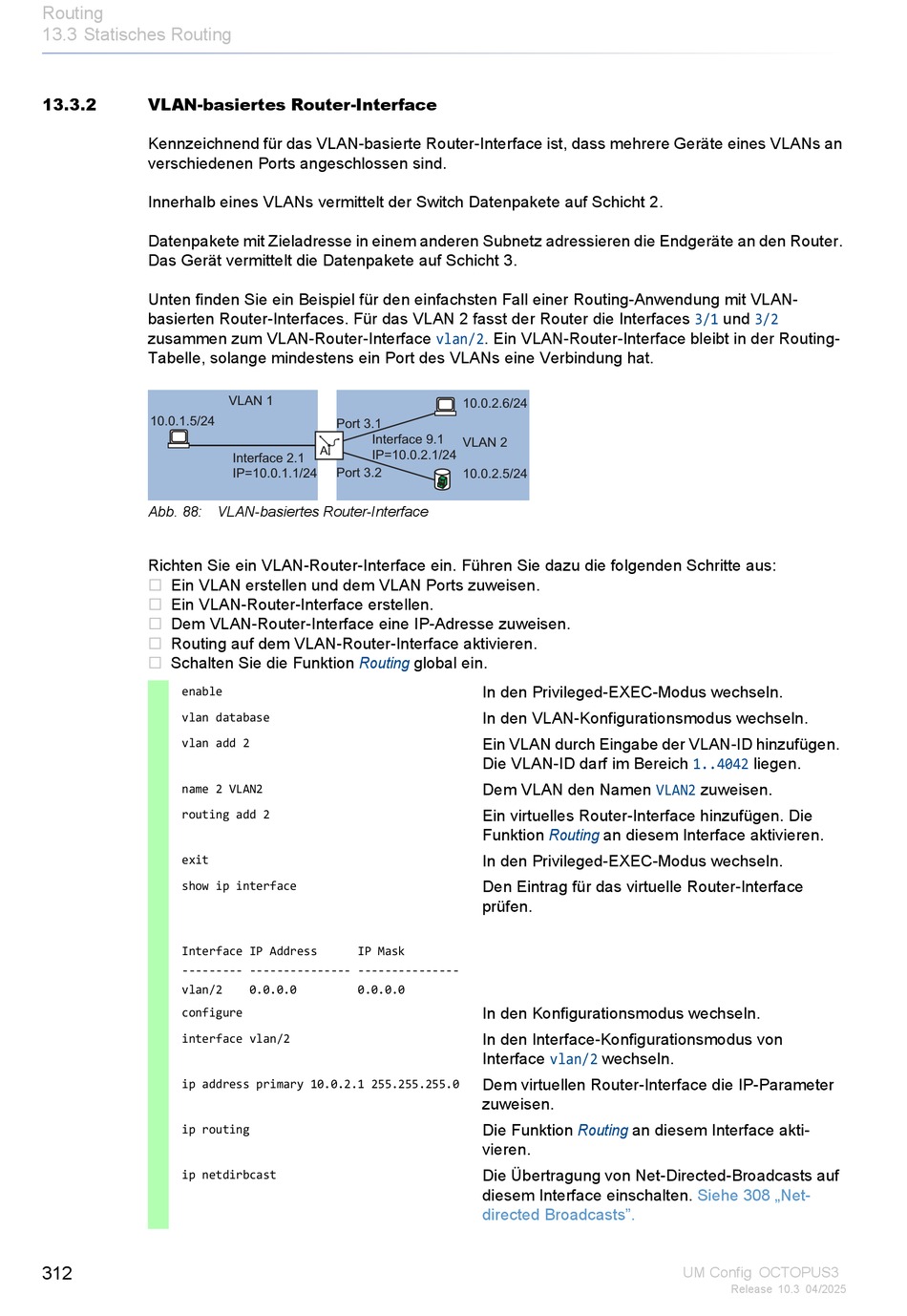

Abb. 88: VLAN-basiertes Router-Interface
Richten Sie ein VLAN-Router-Interface ein. Führen Sie dazu die folgenden Schritte aus:
Ein VLAN erstellen und dem VLAN Ports zuweisen.
Ein VLAN-Router-Interface erstellen.
Dem VLAN-Router-Interface eine IP-Adresse zuweisen.
Routing auf dem VLAN-Router-Interface aktivieren.
Schalten Sie die Funktion
enable
vlan database
vlan add 2
name 2 VLAN2
routing add 2
exit
show ip interface
Interface IP Address
--------- --------------- ---------------
vlan/2
configure
interface vlan/2
ip address primary 10.0.2.1 255.255.255.0
ip routing
ip netdirbcast
312
VLAN 1
Port 3.1
Interface 9.1
A
IP=10.0.2.1/24
Interface 2.1
IP=10.0.1.1/24
Port 3.2
Routing
IP Mask
0.0.0.0
0.0.0.0
10.0.2.6/24
VLAN 2
10.0.2.5/24
global ein.
In den Privileged-EXEC-Modus wechseln.
In den VLAN-Konfigurationsmodus wechseln.
Ein VLAN durch Eingabe der VLAN-ID hinzufügen.
Die VLAN-ID darf im Bereich
Dem VLAN den Namen
Ein virtuelles Router-Interface hinzufügen. Die
Funktion
Routing
In den Privileged-EXEC-Modus wechseln.
Den Eintrag für das virtuelle Router-Interface
prüfen.
In den Konfigurationsmodus wechseln.
In den Interface-Konfigurationsmodus von
Interface
vlan/2
Dem virtuellen Router-Interface die IP-Parameter
zuweisen.
Die Funktion
Routing
vieren.
Die Übertragung von Net-Directed-Broadcasts auf
diesem Interface einschalten.
directed Broadcasts".
3/1
und
3/2
1..4042
liegen.
VLAN2
zuweisen.
an diesem Interface aktivieren.
wechseln.
an diesem Interface akti-
Siehe 308 „Net-
