• e2e-optimized
Die Slave-Uhr misst die Laufzeit der Synchronisationsnachrichten zur Master-Uhr.
Dieses Verfahren ist ausschließlich für Transparent-Clocks verfügbar. Das Gerät vermittelt die
per Multicast gesendeten Synchronisationsnachrichten ausschließlich an die Master-Uhr und
hält dadurch die Netzlast gering. Wenn das Gerät eine Synchronisationsnachricht von einer
anderen Master-Uhr empfängt, vermittelt es die Synchronisationsnachrichten ausschließlich an
diesen neuen Port.
Kennt das Gerät keine Master-Uhr, vermittelt es Synchronisationsnachrichten an jeden Port.
•
p2p
Die Slave-Uhr misst die Laufzeit der Synchronisationsnachrichten zur Master-Uhr.
Zusätzlich misst die Master-Uhr die Laufzeit zu jeder Slave-Uhr, auch über blockierte Ports
hinweg. Voraussetzung ist, dass Master- und Slave-Uhr Peer-to-Peer (p2p) unterstützen.
Bei Unterbrechung eines redundanten Rings beispielsweise wird eine Slave-Uhr zur Master-
Uhr und die Master-Uhr zur Slave-Uhr. Dieser Wechsel findet ohne Präzisionsverlust statt, weil
die Uhren die Laufzeit in die andere Richtung bereits kennen.
4.4.4 PTP-Domänen
Synchronisationsnachrichten überträgt das Gerät ausschließlich von und zu Geräten in derselben
PTP-Domäne. Das Gerät ermöglicht Ihnen, die Domäne für die Boundary-Clock und für die Trans-
parent-Clock individuell festzulegen.
GPS

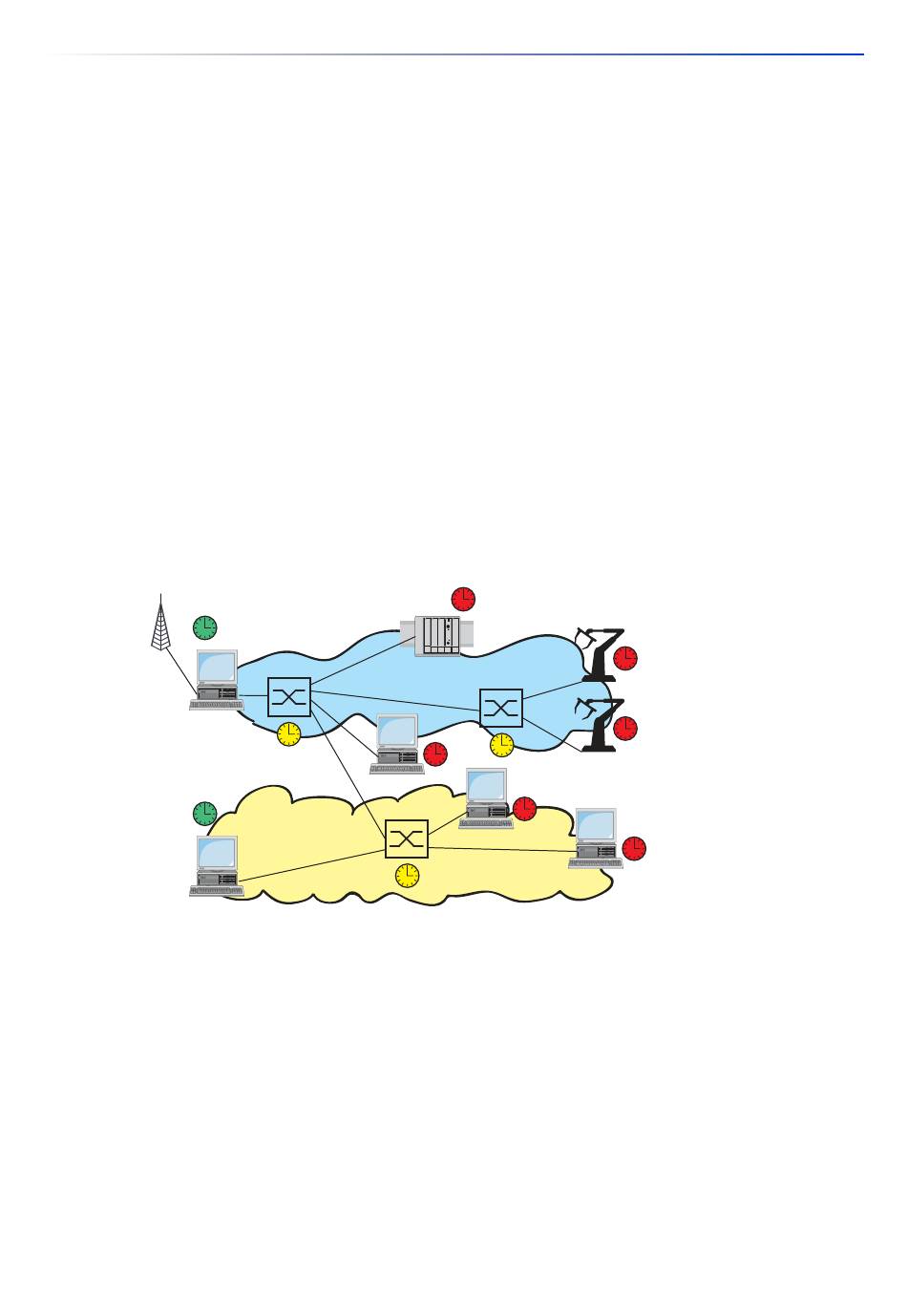

Abb. 22: Beispiel für PTP-Domänen
UM Config OCTOPUS3
Release 10.3 04/2025
(Peer zu Peer)
Reference
(Grandmaster Clock)
Switch
PTP Subdomain 1
Boundary
Clock
Die Systemzeit im Netz synchronisieren
4.4 Die Zeit im Netz mit PTP synchronisieren
Ordinary Clock
PLC
PTP Subdomain 2
