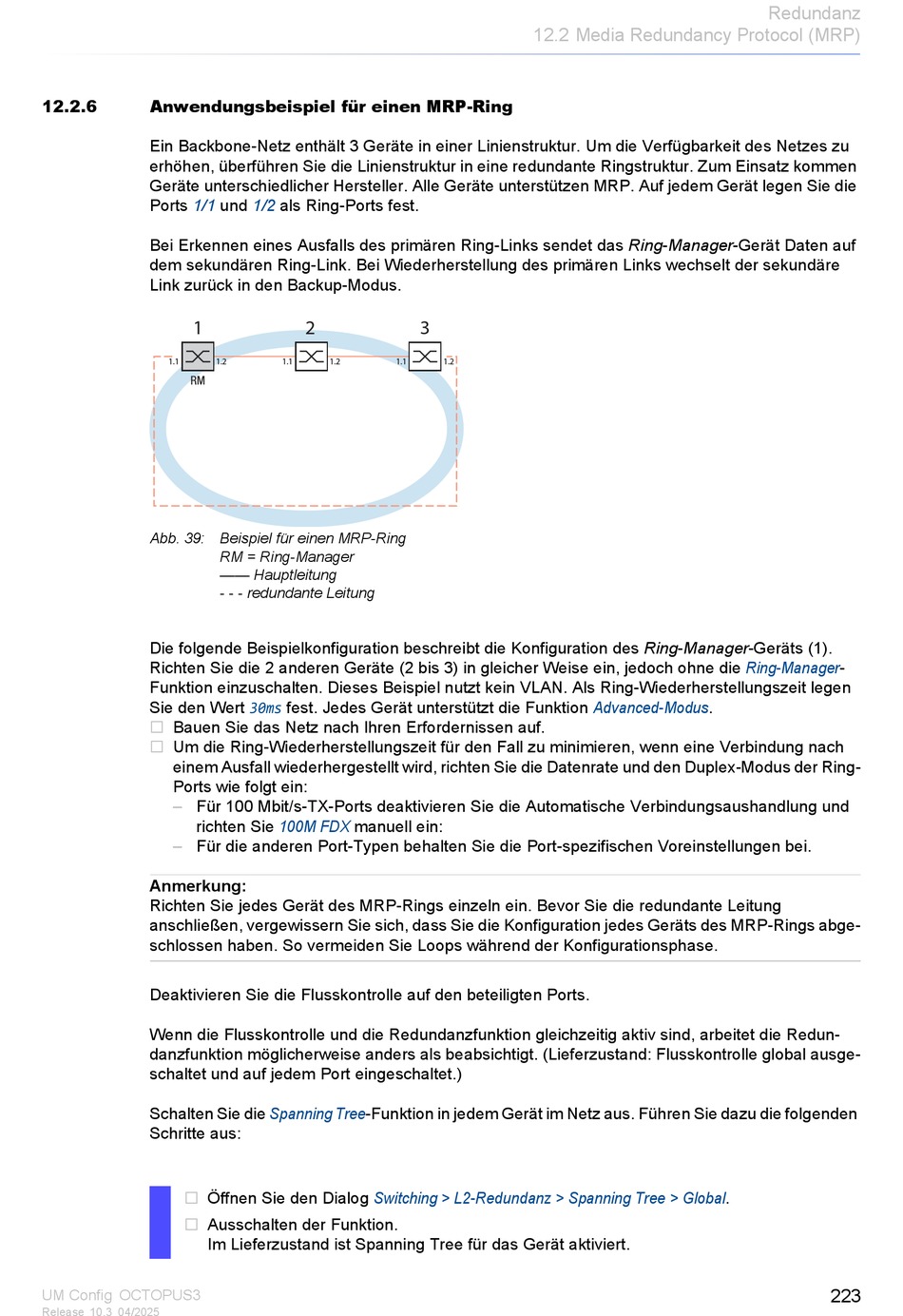

12.2.6 Anwendungsbeispiel für einen MRP-Ring
Ein Backbone-Netz enthält 3 Geräte in einer Linienstruktur. Um die Verfügbarkeit des Netzes zu
erhöhen, überführen Sie die Linienstruktur in eine redundante Ringstruktur. Zum Einsatz kommen
Geräte unterschiedlicher Hersteller. Alle Geräte unterstützen MRP. Auf jedem Gerät legen Sie die
Ports 1/1
Bei Erkennen eines Ausfalls des primären Ring-Links sendet das Ring-Manager-Gerät Daten auf
dem sekundären Ring-Link. Bei Wiederherstellung des primären Links wechselt der sekundäre
Link zurück in den Backup-Modus.
1
1.1
RM
Abb. 39: Beispiel für einen MRP-Ring
Die folgende Beispielkonfiguration beschreibt die Konfiguration des Ring-Manager-Geräts (1).
Richten Sie die 2 anderen Geräte (2 bis 3) in gleicher Weise ein, jedoch ohne die Ring-Manager-
Funktion einzuschalten. Dieses Beispiel nutzt kein VLAN. Als Ring-Wiederherstellungszeit legen
Sie den Wert
Bauen Sie das Netz nach Ihren Erfordernissen auf.

Um die Ring-Wiederherstellungszeit für den Fall zu minimieren, wenn eine Verbindung nach

einem Ausfall wiederhergestellt wird, richten Sie die Datenrate und den Duplex-Modus der Ring-
Ports wie folgt ein:
– Für 100 Mbit/s-TX-Ports deaktivieren Sie die Automatische Verbindungsaushandlung und
richten Sie
– Für die anderen Port-Typen behalten Sie die Port-spezifischen Voreinstellungen bei.
Anmerkung:
Richten Sie jedes Gerät des MRP-Rings einzeln ein. Bevor Sie die redundante Leitung
anschließen, vergewissern Sie sich, dass Sie die Konfiguration jedes Geräts des MRP-Rings abge-
schlossen haben. So vermeiden Sie Loops während der Konfigurationsphase.
Deaktivieren Sie die Flusskontrolle auf den beteiligten Ports.
Wenn die Flusskontrolle und die Redundanzfunktion gleichzeitig aktiv sind, arbeitet die Redun-
danzfunktion möglicherweise anders als beabsichtigt. (Lieferzustand: Flusskontrolle global ausge-
schaltet und auf jedem Port eingeschaltet.)
Schalten Sie die
Schritte aus:
Öffnen Sie den Dialog

Ausschalten der Funktion.

Im Lieferzustand ist Spanning Tree für das Gerät aktiviert.
