Um die Betriebsart Sub-Ring-Manager zu aktivieren, markieren Sie in der betreffenden

Tabellenzeile das Kontrollkästchen Aktiv.
Nachdem Sie beide Sub-Ring-Manager-Geräte und die im Sub-Ring teilnehmenden

Geräte eingerichtet haben, schalten Sie die Funktion ein und schließen die Redundanz-
verbindung.
Wenden Sie die Einstellungen vorläufig an. Klicken Sie dazu die Schaltfläche

enable
configure
sub-ring enable 1
sub-ring enable 2
exit
show sub-ring ring <Domain ID>
show sub-ring global
copy config running-config nvm profile Test

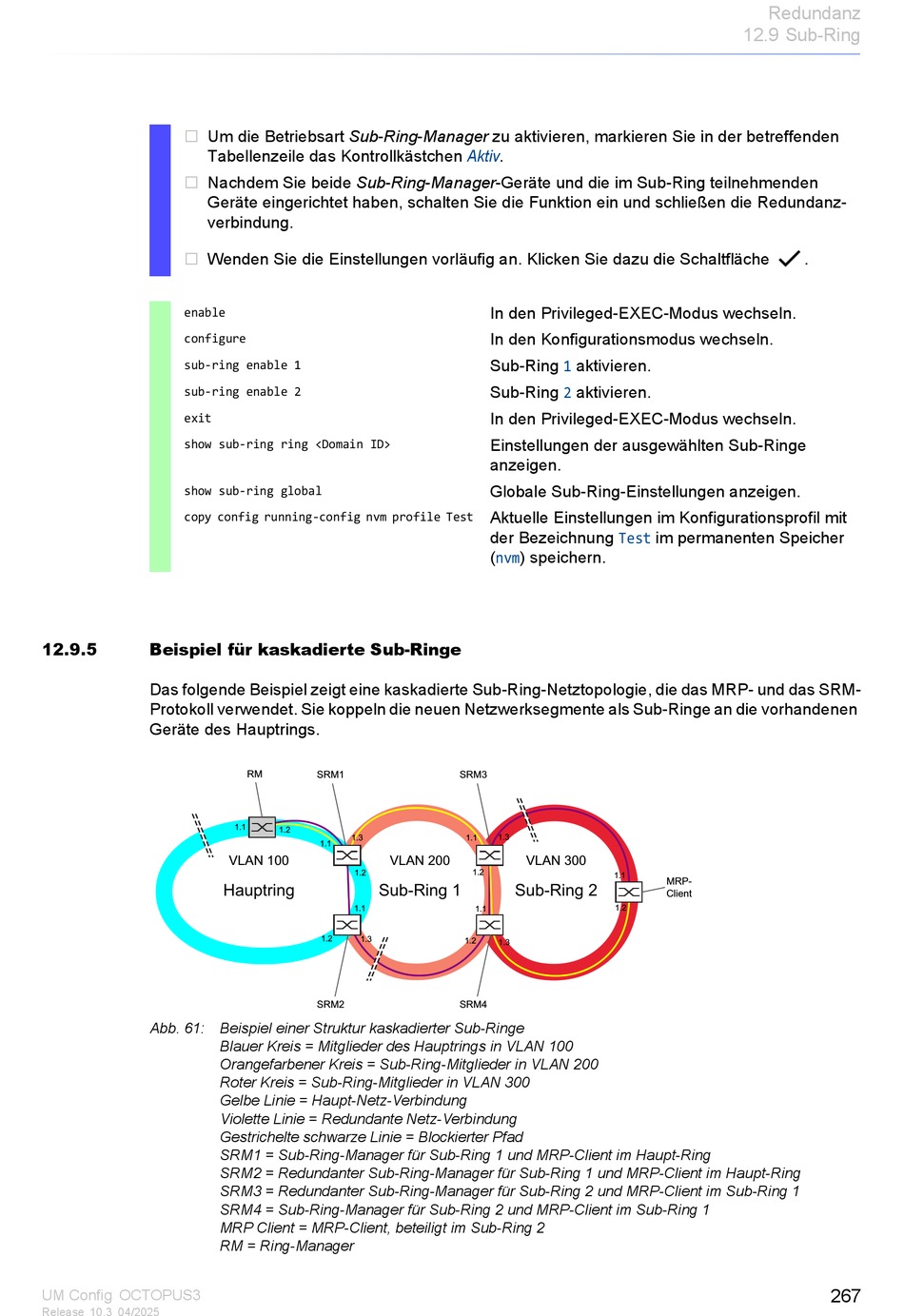

12.9.5 Beispiel für kaskadierte Sub-Ringe
Das folgende Beispiel zeigt eine kaskadierte Sub-Ring-Netztopologie, die das MRP- und das SRM-
Protokoll verwendet. Sie koppeln die neuen Netzwerksegmente als Sub-Ringe an die vorhandenen
Geräte des Hauptrings.
Abb. 61: Beispiel einer Struktur kaskadierter Sub-Ringe
UM Config OCTOPUS3
Release 10.3 04/2025
RM SRM1
1.1
1.2
1.3
1.1
VLAN 100 VLAN 200
1.2
Hauptring Sub-Ring 1
1.1
1.2
1.3
SRM2
Blauer Kreis = Mitglieder des Hauptrings in VLAN 100
Orangefarbener Kreis = Sub-Ring-Mitglieder in VLAN 200
Roter Kreis = Sub-Ring-Mitglieder in VLAN 300
Gelbe Linie = Haupt-Netz-Verbindung
Violette Linie = Redundante Netz-Verbindung
Gestrichelte schwarze Linie = Blockierter Pfad
SRM1 = Sub-Ring-Manager für Sub-Ring 1 und MRP-Client im Haupt-Ring
SRM2 = Redundanter Sub-Ring-Manager für Sub-Ring 1 und MRP-Client im Haupt-Ring
SRM3 = Redundanter Sub-Ring-Manager für Sub-Ring 2 und MRP-Client im Sub-Ring 1
SRM4 = Sub-Ring-Manager für Sub-Ring 2 und MRP-Client im Sub-Ring 1
MRP Client = MRP-Client, beteiligt im Sub-Ring 2
RM = Ring-Manager
In den Privileged-EXEC-Modus wechseln.
In den Konfigurationsmodus wechseln.
Sub-Ring 1 aktivieren.
Sub-Ring 2 aktivieren.
In den Privileged-EXEC-Modus wechseln.
Einstellungen der ausgewählten Sub-Ringe
anzeigen.
Globale Sub-Ring-Einstellungen anzeigen.
Aktuelle Einstellungen im Konfigurationsprofil mit
der Bezeichnung
Test
(nvm) speichern.
SRM3
1.1 1.3
VLAN 300
1.2
1.1
Sub-Ring 2
1.2
1.1
1.2
1.3
SRM4
Redundanz
12.9 Sub-Ring
.
im permanenten Speicher
MRP-
Client
