Redundanz
12.10 Funktion Ring-/Netzkopplung
12.10.2 Erweiterte Informationen
Verbindungs-Topologie der 1-Switch-Kopplung

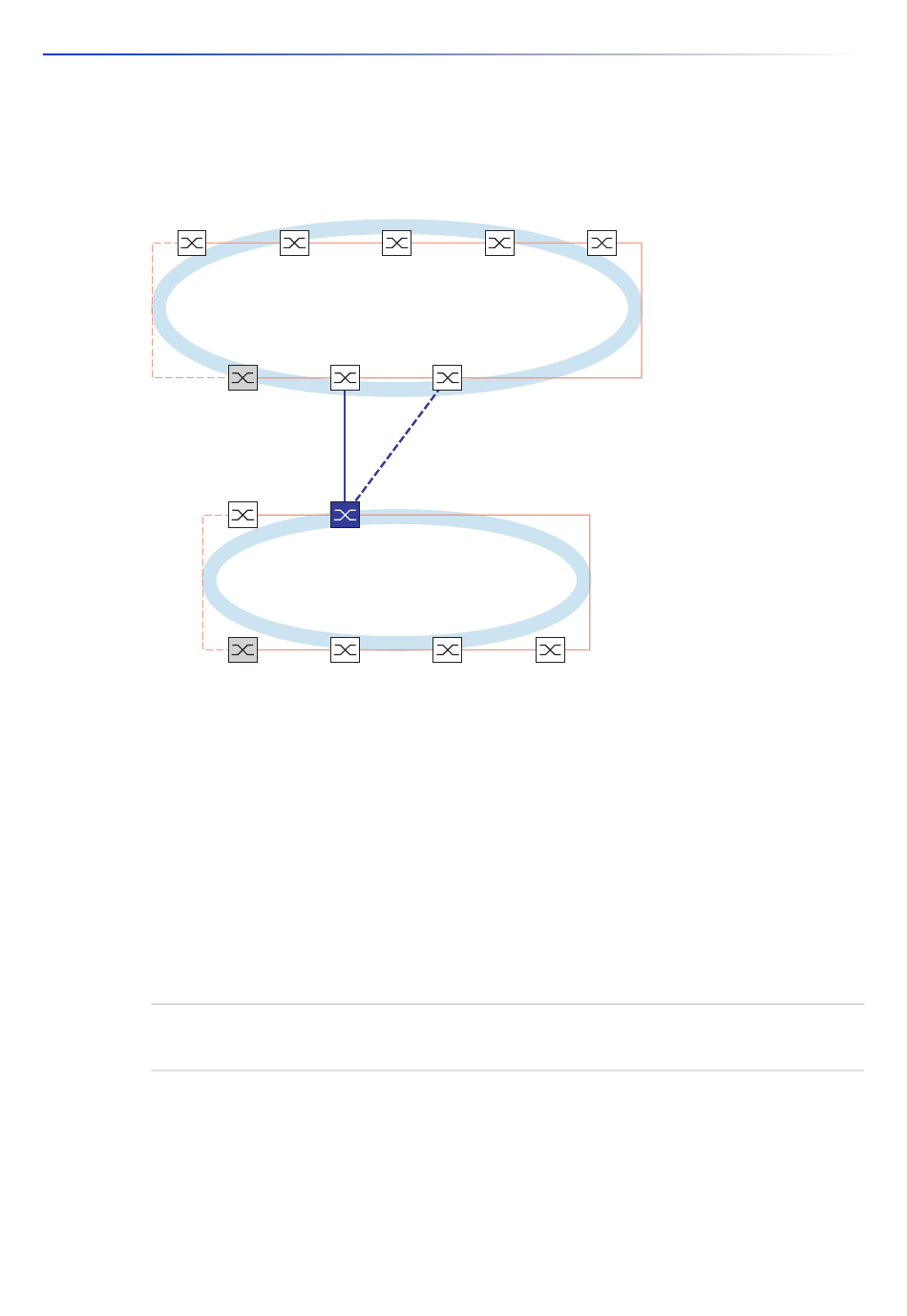

Abb. 63: Beispiel für die 1-Switch-Kopplung
Bei einer 1-Switch-Kopplung
• Der Partner-Kopplungs-Port (3) verbindet die Hauptleitung (5).
• Der Kopplungs-Port (4) verbindet die redundante Leitung (6).
Das einzelne Kopplungs-Gerät sendet die folgenden Testpakete:
• Der Partner-Kopplungs-Port (3) sendet Ring-/Netzkopplung-Unicast-Testpakete A.
• Der Kopplungs-Port (4) sendet Ring-/Netzkopplung-Unicast-Testpakete B.
Anmerkung:
Die 2 Ring-Ports (nicht nummeriert) binden den lokalen redundanten Ring (rote Linien in Grafik) an
und senden keine Ring-/Netzkopplung-Testpakete.
276
RM
5
3 4
RM
1: Ring
2: Backbone
3: Partner-Kopplungs-Port
4: Kopplungs-Port
5: Hauptleitung
6: Redundante Leitung
(siehe Abbildung 63)
2
6
1
verwaltet ein Gerät beide Koppel-Leitungen:
