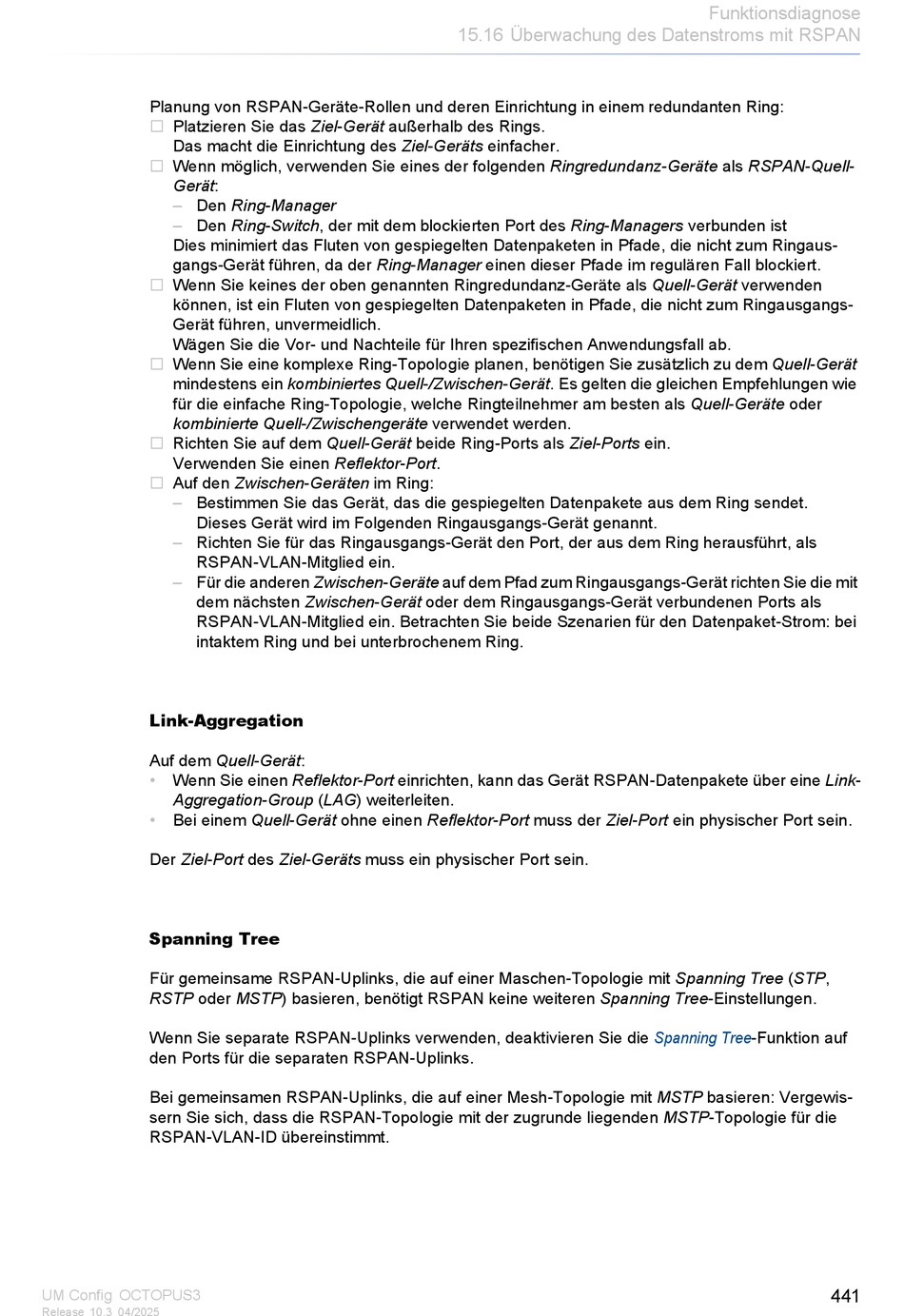

Planung von RSPAN-Geräte-Rollen und deren Einrichtung in einem redundanten Ring:
Platzieren Sie das Ziel-Gerät außerhalb des Rings.

Das macht die Einrichtung des Ziel-Geräts einfacher.
Wenn möglich, verwenden Sie eines der folgenden Ringredundanz-Geräte als RSPAN-Quell-

Gerät:
– Den Ring-Manager
– Den Ring-Switch, der mit dem blockierten Port des Ring-Managers verbunden ist
Dies minimiert das Fluten von gespiegelten Datenpaketen in Pfade, die nicht zum Ringaus-
gangs-Gerät führen, da der Ring-Manager einen dieser Pfade im regulären Fall blockiert.
Wenn Sie keines der oben genannten Ringredundanz-Geräte als Quell-Gerät verwenden

können, ist ein Fluten von gespiegelten Datenpaketen in Pfade, die nicht zum Ringausgangs-
Gerät führen, unvermeidlich.
Wägen Sie die Vor- und Nachteile für Ihren spezifischen Anwendungsfall ab.
Wenn Sie eine komplexe Ring-Topologie planen, benötigen Sie zusätzlich zu dem Quell-Gerät

mindestens ein kombiniertes Quell-/Zwischen-Gerät. Es gelten die gleichen Empfehlungen wie
für die einfache Ring-Topologie, welche Ringteilnehmer am besten als Quell-Geräte oder
kombinierte Quell-/Zwischengeräte verwendet werden.
Richten Sie auf dem Quell-Gerät beide Ring-Ports als Ziel-Ports ein.

Verwenden Sie einen Reflektor-Port.
Auf den Zwischen-Geräten im Ring:

– Bestimmen Sie das Gerät, das die gespiegelten Datenpakete aus dem Ring sendet.
Dieses Gerät wird im Folgenden Ringausgangs-Gerät genannt.
– Richten Sie für das Ringausgangs-Gerät den Port, der aus dem Ring herausführt, als
RSPAN-VLAN-Mitglied ein.
– Für die anderen Zwischen-Geräte auf dem Pfad zum Ringausgangs-Gerät richten Sie die mit
dem nächsten Zwischen-Gerät oder dem Ringausgangs-Gerät verbundenen Ports als
RSPAN-VLAN-Mitglied ein. Betrachten Sie beide Szenarien für den Datenpaket-Strom: bei
intaktem Ring und bei unterbrochenem Ring.

Link-Aggregation

Auf dem Quell-Gerät:
• Wenn Sie einen Reflektor-Port einrichten, kann das Gerät RSPAN-Datenpakete über eine Link-
Aggregation-Group (LAG) weiterleiten.
• Bei einem Quell-Gerät ohne einen Reflektor-Port muss der Ziel-Port ein physischer Port sein.
Der Ziel-Port des Ziel-Geräts muss ein physischer Port sein.

Spanning Tree

Für gemeinsame RSPAN-Uplinks, die auf einer Maschen-Topologie mit Spanning Tree (STP,
RSTP oder MSTP) basieren, benötigt RSPAN keine weiteren Spanning Tree-Einstellungen.
Wenn Sie separate RSPAN-Uplinks verwenden, deaktivieren Sie die
den Ports für die separaten RSPAN-Uplinks.
Bei gemeinsamen RSPAN-Uplinks, die auf einer Mesh-Topologie mit MSTP basieren: Vergewis-
sern Sie sich, dass die RSPAN-Topologie mit der zugrunde liegenden MSTP-Topologie für die
RSPAN-VLAN-ID übereinstimmt.
