10.4.3 VLAN-Tagging
Für die Funktionen VLAN und Priorisierung sieht IEEE 802.1Q die Einbindung eines MAC-Frames
in das VLAN-Tag vor. Das VLAN-Tag besteht aus 4 Bytes und steht zwischen dem Quelladressfeld
(„Source Address Field") und dem Typfeld („Length/Type Field").
7

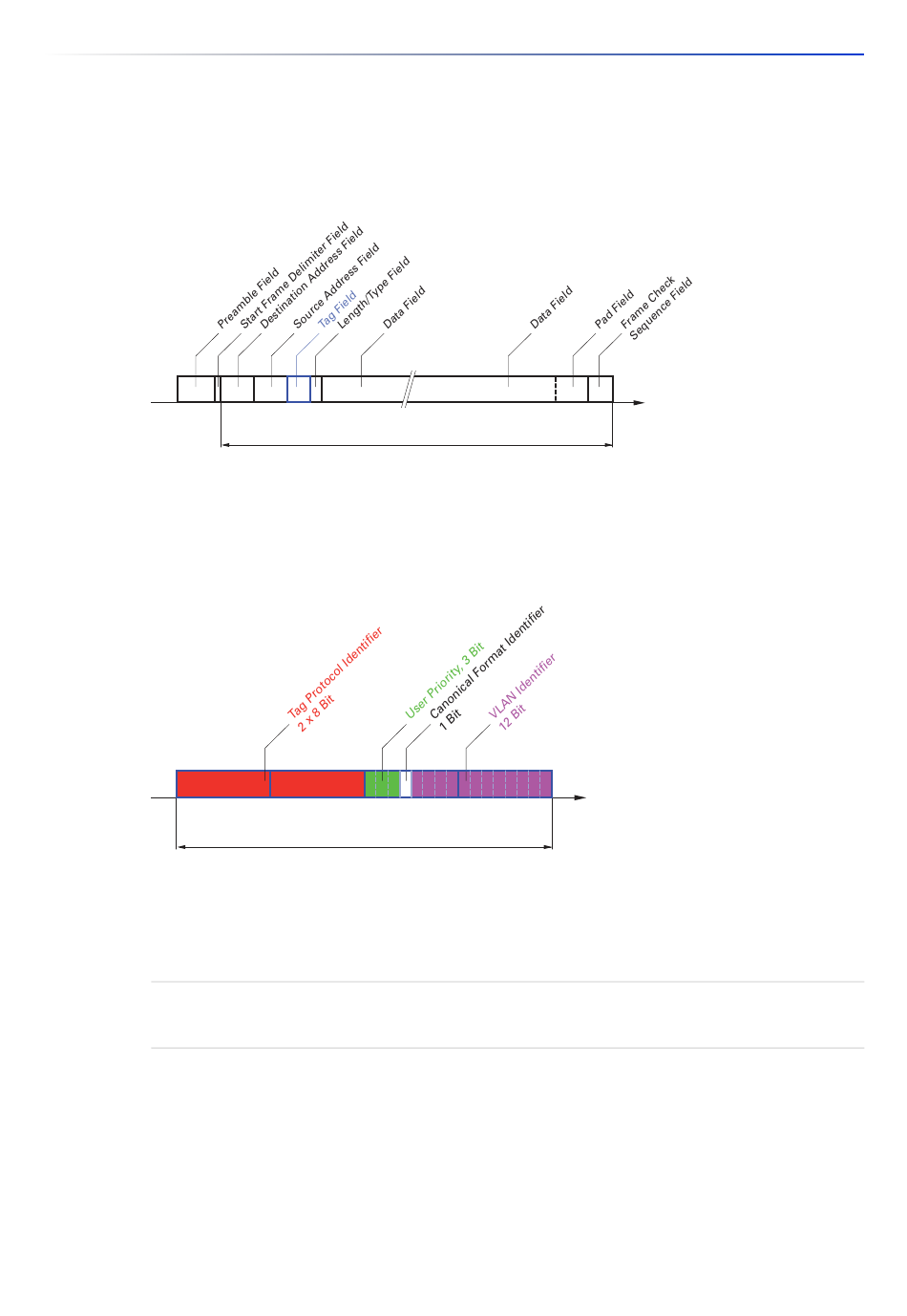

Abb. 24: Ethernet-Datenpaket mit Tag
Das Gerät wertet bei Datenpaketen mit VLAN-Tags folgende Informationen aus:
• Prioritätsinformation
• VLAN-Tag, sofern VLANs eingerichtet sind
Abb. 25: Aufbau des VLAN-Tag
Ein Datenpaket, dessen VLAN-Tag eine Prioritätsinformation, aber keine VLAN-Information
(VLAN-ID = 0) enthält, bezeichnet man als Priority Tagged Frame.
Anmerkung:
Netzprotokolle und Redundanzmechanismen nutzen die höchste Verkehrsklasse 7. Wählen Sie für
Anwendungsdaten deshalb niedrigere Verkehrsklassen.
Beachten Sie beim Einsatz der VLAN-Priorisierung folgende Besonderheiten:
• Eine Ende-zu-Ende-Priorisierung erfordert die durchgängige Übertragung der VLAN-Tags im
gesamten Netz. Voraussetzung ist, dass jede beteiligte Netzkomponente VLAN-fähig ist.
• Router haben keine Möglichkeit, über Port-basierte Router-Interfaces Pakete mit VLAN-Tag zu
empfangen und zu senden.
UM Config OCTOPUS3
Release 10.3 04/2025
1 6 6 4 2
min. 64, max. 1522 Octets
4 Octets
42-1500 Octets
t
