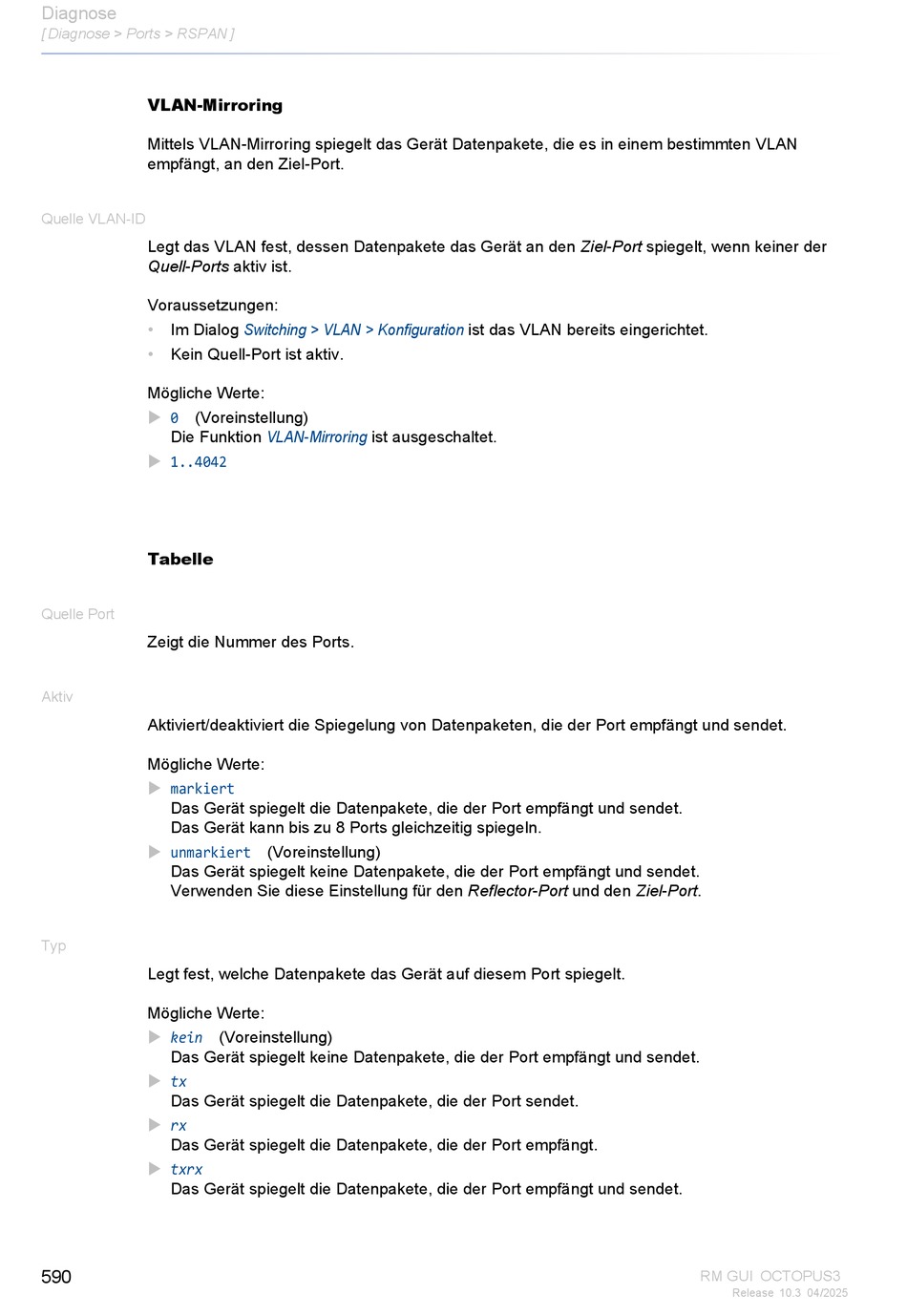

Diagnose
[ Diagnose > Ports > RSPAN ]
VLAN-Mirroring
Mittels VLAN-Mirroring spiegelt das Gerät Datenpakete, die es in einem bestimmten VLAN
empfängt, an den Ziel-Port.
Quelle VLAN-ID
Legt das VLAN fest, dessen Datenpakete das Gerät an den Ziel-Port spiegelt, wenn keiner der
Quell-Ports aktiv ist.
Voraussetzungen:
• Im Dialog
• Kein Quell-Port ist aktiv.
Mögliche Werte:
0 (Voreinstellung)

Die Funktion
1..4042

Tabelle
Quelle Port
Zeigt die Nummer des Ports.
Aktiv
Aktiviert/deaktiviert die Spiegelung von Datenpaketen, die der Port empfängt und sendet.
Mögliche Werte:
markiert

Das Gerät spiegelt die Datenpakete, die der Port empfängt und sendet.
Das Gerät kann bis zu 8 Ports gleichzeitig spiegeln.
unmarkiert

Das Gerät spiegelt keine Datenpakete, die der Port empfängt und sendet.
Verwenden Sie diese Einstellung für den Reflector-Port und den Ziel-Port.
Typ
Legt fest, welche Datenpakete das Gerät auf diesem Port spiegelt.
Mögliche Werte:
kein

Das Gerät spiegelt keine Datenpakete, die der Port empfängt und sendet.
tx

Das Gerät spiegelt die Datenpakete, die der Port sendet.
rx

Das Gerät spiegelt die Datenpakete, die der Port empfängt.
txrx

Das Gerät spiegelt die Datenpakete, die der Port empfängt und sendet.
590
Switching > VLAN > Konfiguration
ist ausgeschaltet.
VLAN-Mirroring
(Voreinstellung)
(Voreinstellung)
ist das VLAN bereits eingerichtet.
