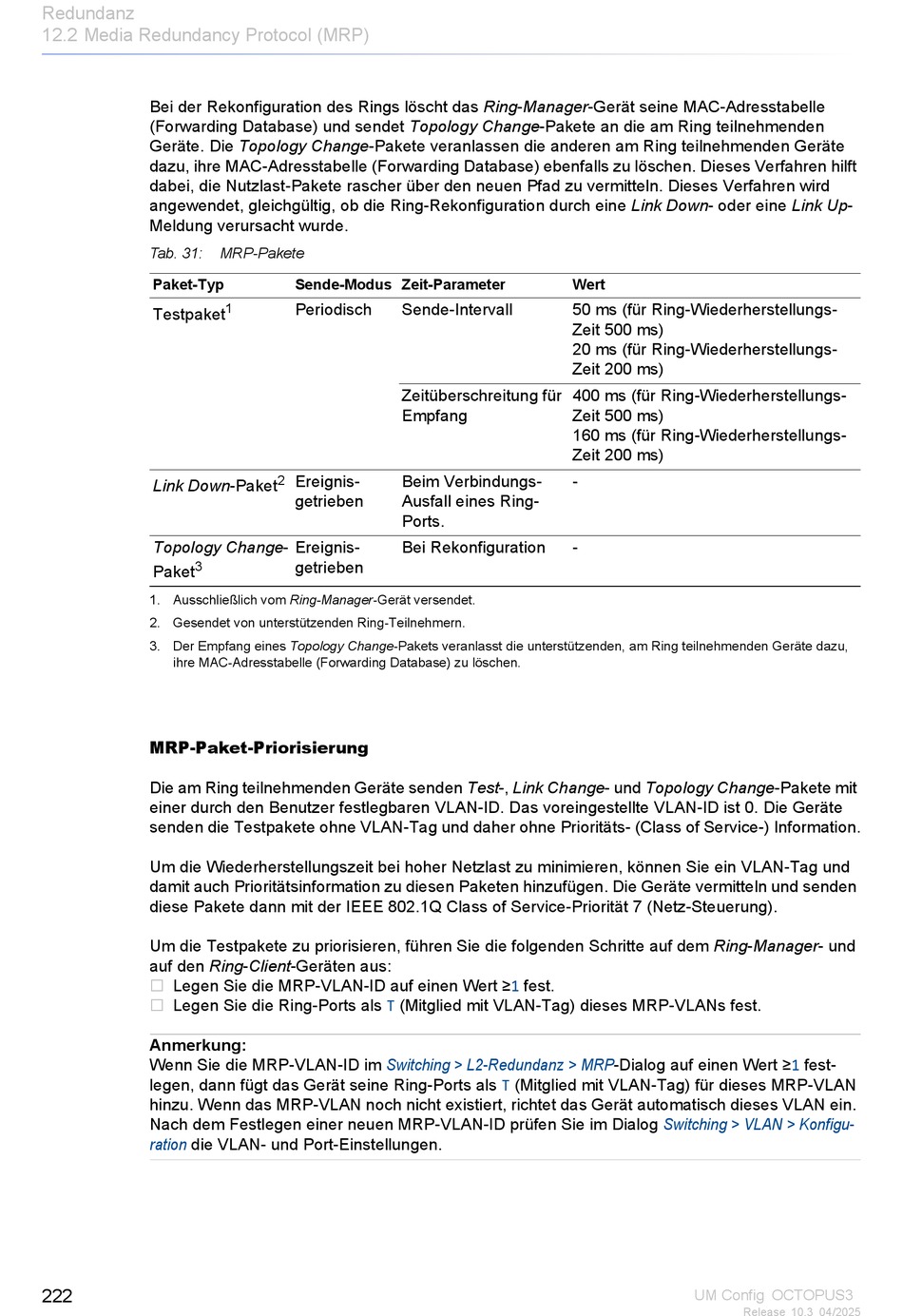

Redundanz
12.2 Media Redundancy Protocol (MRP)
Bei der Rekonfiguration des Rings löscht das Ring-Manager-Gerät seine MAC-Adresstabelle
(Forwarding Database) und sendet Topology Change-Pakete an die am Ring teilnehmenden
Geräte. Die Topology Change-Pakete veranlassen die anderen am Ring teilnehmenden Geräte
dazu, ihre MAC-Adresstabelle (Forwarding Database) ebenfalls zu löschen. Dieses Verfahren hilft
dabei, die Nutzlast-Pakete rascher über den neuen Pfad zu vermitteln. Dieses Verfahren wird
angewendet, gleichgültig, ob die Ring-Rekonfiguration durch eine Link Down- oder eine Link Up-
Meldung verursacht wurde.
Tab. 31:
Paket-Typ
Testpaket
Link Down-Paket
Topology Change-
3
Paket
1. Ausschließlich vom Ring-Manager-Gerät versendet.
2. Gesendet von unterstützenden Ring-Teilnehmern.
3. Der Empfang eines Topology Change-Pakets veranlasst die unterstützenden, am Ring teilnehmenden Geräte dazu,
ihre MAC-Adresstabelle (Forwarding Database) zu löschen.

MRP-Paket-Priorisierung

Die am Ring teilnehmenden Geräte senden Test-, Link Change- und Topology Change-Pakete mit
einer durch den Benutzer festlegbaren VLAN-ID. Das voreingestellte VLAN-ID ist 0. Die Geräte
senden die Testpakete ohne VLAN-Tag und daher ohne Prioritäts- (Class of Service-) Information.
Um die Wiederherstellungszeit bei hoher Netzlast zu minimieren, können Sie ein VLAN-Tag und
damit auch Prioritätsinformation zu diesen Paketen hinzufügen. Die Geräte vermitteln und senden
diese Pakete dann mit der IEEE 802.1Q Class of Service-Priorität 7 (Netz-Steuerung).
Um die Testpakete zu priorisieren, führen Sie die folgenden Schritte auf dem Ring-Manager- und
auf den Ring-Client-Geräten aus:
Legen Sie die MRP-VLAN-ID auf einen Wert

Legen Sie die Ring-Ports als

Anmerkung:
Wenn Sie die MRP-VLAN-ID im
legen, dann fügt das Gerät seine Ring-Ports als
hinzu. Wenn das MRP-VLAN noch nicht existiert, richtet das Gerät automatisch dieses VLAN ein.
Nach dem Festlegen einer neuen MRP-VLAN-ID prüfen Sie im Dialog
ration die VLAN- und Port-Einstellungen.
222
MRP-Pakete
Sende-Modus Zeit-Parameter
Periodisch
1
Ereignis-
2
getrieben
Ereignis-
getrieben
T
Switching > L2-Redundanz >
Sende-Intervall
Zeitüberschreitung für
Empfang
Beim Verbindungs-
Ausfall eines Ring-
Ports.
Bei Rekonfiguration
≥1 fest.
(Mitglied mit VLAN-Tag) dieses MRP-VLANs fest.
(Mitglied mit VLAN-Tag) für dieses MRP-VLAN
T
Wert
50 ms (für Ring-Wiederherstellungs-
Zeit 500 ms)
20 ms (für Ring-Wiederherstellungs-
Zeit 200 ms)
400 ms (für Ring-Wiederherstellungs-
Zeit 500 ms)
160 ms (für Ring-Wiederherstellungs-
Zeit 200 ms)
-
-
MRP-Dialog auf einen Wert
Switching > VLAN > Konfigu-
UM Config OCTOPUS3
Release 10.3 04/2025
≥1 fest-
