13.2 Routing - Grundlagen

13.2 Routing - Grundlagen
Ein Router ist ein Netzknoten zur Vermittlung von Daten auf Schicht 3 des ISO/OSI-Referenzmo-
dells.
Das ISO/OSI-Referenzmodell verfolgt folgende Ziele:
• einen Standard für den Informationsaustausch zwischen offenen Systemen zu definieren;
• eine gemeinsame Basis für die Entwicklung von weiteren Normen für offene Systeme zur Verfü-
gung zu stellen;
• internationale Expertenteams mit einem funktionellen Gerippe zur unabhängigen Entwicklung
für jede Schicht des Modells zu versorgen;
• schon bestehende oder in der Entwicklung befindliche Protokolle zur Kommunikation verschie-
dener Systeme untereinander in diesem Modell zu berücksichtigen;
• genügend Raum und Flexibilität für zukünftige Erweiterungen zu lassen.
Das OSI-Referenzmodell definiert 7 Schichten von der Anwendungs- bis zur Bitübertragungs-
schicht.
Tab. 40:
7 Anwendung
6 Darstellung
5 Sitzung
7 Transport
3 Vermittlung
2 Sicherung
1 Bitübertragung Übertragung von Bitströmen auf physisch vorhandenen Medien
Was bedeutet Vermittlung von Daten auf Schicht 3 im Vergleich zu Vermittlung von Daten auf
Schicht 2?
Layer 7
Layer 6
Layer 5
Layer 4
Layer 3
Layer 2
Layer 1

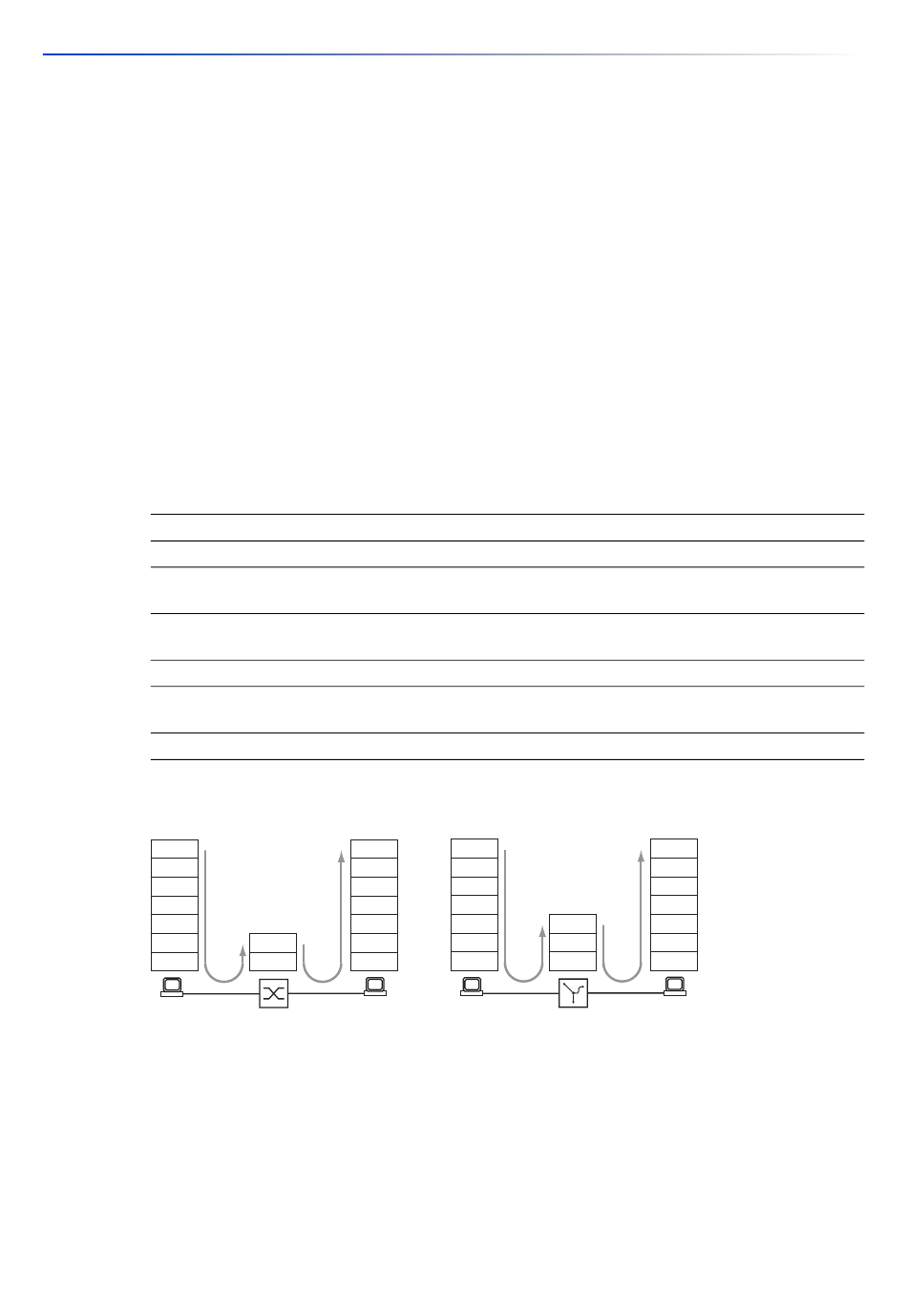

Abb. 80: Datentransport durch einen Switch und einen Router in den Schichten des OSI-Referenzmodells
Auf Schicht 2 kennzeichnet die MAC-Adresse das Ziel eines Datenpaketes. Die MAC-Adresse ist
eine Adresse, die an die Hardware eines Geräts gebunden ist. Die Schicht 2 erwartet den
Empfänger im angeschlossenen Netz. Die Vermittlung in ein anderes Netz ist Aufgabe von
Schicht 3. Schicht-2-Datenpakete breiten sich im ganzen Netz aus. Jeder Teilnehmer filtert aus
dem Datenstrom die für ihn relevanten Daten heraus. Schicht-2-Geräte sind in der Lage, den
Datenstrom, der an eine bestimmte MAC-Adresse gerichtet ist, zu lenken. Somit erzielt er eine Teil-
entlastung des Netzes. Broadcast- und Multicast-Datenpakete leiten Schicht-2-Geräte auf jedem
Port weiter.
304
OSI-Referenzmodell
Aus einem Anwenderprogramm auf Kommunikationsdienste zugreifen
Definition der Syntaxdarstellung für den Datenverkehr
Auf- und Abbau von Verbindungen durch Synchronisation und Organisa-
tion des Dialogs
Festlegung der Endsystemverbindung mit der erforderlichen Transportqua-
lität
Transparenter Datenaustausch zwischen zwei Transporteinheiten
Zugang zum physikalischen Medium, sowie Erkennen von Übertragungs-
fehlern
Layer-2-Switch Layer 7
Layer 6
Layer 5
Layer 4
Layer 3
Layer 2 Layer 2
Layer 1 Layer 1
Layer 7 Layer-3-Switch/
Router
Layer 6
Layer 5
Layer 4
Layer 3 Layer 3
Layer 2 Layer 2
Layer 1 Layer 1
Layer 7
Layer 6
Layer 5
Layer 4
Layer 3
Layer 2
Layer 1
