Seite 1 Hirschmann Automation and Control GmbH OS8TX HiOS-2S Rel. 08700 Referenz-Handbuch Grafische Benutzeroberfläche Anwender-Handbuch Konfiguration...

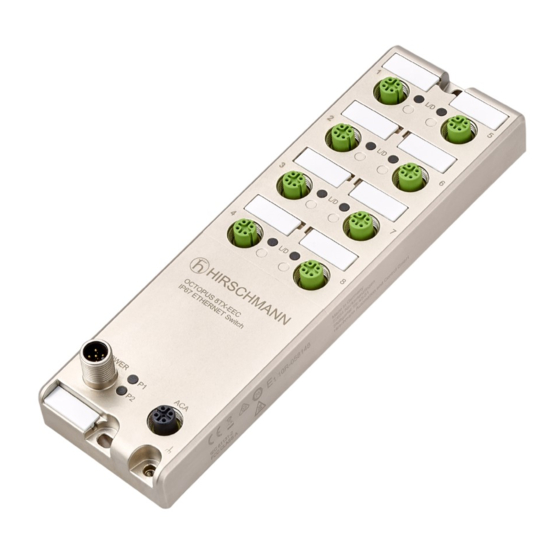

Seite 2 Referenz-Handbuch Grafische Benutzeroberfläche OCTOPUS-8TX Switch HiOS-2S RM GUI OCTOPUS-8TX Technische Unterstützung Release 8.7 03/2021 https://hirschmann-support.belden.com...
Seite 3 Die Nennung von geschützten Warenzeichen in diesem Handbuch berechtigt auch ohne besondere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Warenzeichen- und Markenschutz-Gesetzgebung als frei zu betrachten wären und daher von jedermann benutzt werden dürften. © 2021 Hirschmann Automation and Control GmbH Handbücher sowie Software sind urheberrechtlich geschützt.
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise............7 Über dieses Handbuch .
Seite 5 Inhalt 3.3.5 SNMPv1/v2 Community ............138 Pre-Login-Banner.
Seite 6 Inhalt QoS/Priority ..............232 5.8.1 QoS/Priority Global .
Seite 7 Inhalt 6.6.2 Persistentes Ereignisprotokoll ..........360 6.6.3 System-Log .
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise WARNUNG UNKONTROLLIERTE MASCHINENBEWEGUNGEN Um unkontrollierte Maschinenbewegungen aufgrund von Datenverlust zu vermeiden, konfigu- rieren Sie alle Geräte zur Datenübertragung individuell. Nehmen Sie eine Maschine, die mittels Datenübertragung gesteuert wird, erst in Betrieb, wenn Sie alle Geräte zur Datenübertragung vollständig konfiguriert haben. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sach- schäden zur Folge haben.
Seite 9 Sicherheitshinweise RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 10: Über Dieses Handbuch
Über dieses Handbuch Über dieses Handbuch Das Anwender-Handbuch „Konfiguration“ enthält die Informationen, die Sie zur Inbetriebnahme des Geräts benötigen. Es leitet Sie Schritt für Schritt von der ersten Inbetriebnahme bis zu den grundlegenden Einstellungen für einen Ihrer Umgebung angepassten Betrieb. Das Anwender-Handbuch „Installation“...
Seite 11: Legende
Legende Legende Die in diesem Handbuch verwendeten Auszeichnungen haben folgende Bedeutungen: Aufzählung  Arbeitsschritt  Verweis Querverweis mit Verknüpfung Anmerkung: Eine Anmerkung betont eine wichtige Tatsache oder lenkt Ihre Aufmerksamkeit auf eine Abhängigkeit. Darstellung eines CLI-Kommandos oder des Feldinhalts in der grafischen Benut- Courier zeroberfläche Auszuführen in der grafische Benutzeroberfläche...
Seite 12: Hinweise Zur Grafischen Benutzeroberfläche
Hinweise zur grafischen Benutzeroberfläche Hinweise zur grafischen Benutzeroberfläche Das Gerät unterstützt die folgenden Betriebssysteme: Windows 10  Linux  Die grafische Benutzeroberfläche des Geräts ist wie folgt unterteilt: Navigationsbereich  Dialogbereich  Schaltflächen  Navigationsbereich Der Navigationsbereich befindet sich auf der linken Seite der grafischen Benutzeroberfläche. Der Navigationsbereich enthält die folgenden Elemente: Symbolleiste ...
Seite 13 Hinweise zur grafischen Benutzeroberfläche Wenn Sie den Mauszeiger über der Schaltfläche positionieren, zeigt ein Tooltip die Zusammenfas- sung des Dialogs Diagnose > System > Konfigurations-Check. Klicken Sie die Schaltfläche, um den Dialog Diagnose > System > Konfigurations-Check zu öffnen. Klicken Sie die Schaltfläche, um den gegenwärtig angemeldeten Benutzer abzumelden und den Login-Dialog anzuzeigen.
Seite 14 Hinweise zur grafischen Benutzeroberfläche Wenn Sie den Mauszeiger über der Schaltfläche positionieren, zeigt ein Tooltip die folgenden Infor- mationen: Dieser Abschnitt zeigt eine komprimierte Ansicht des Rahmens Gerätestatus: Geräte-Status  Dialog System. Der Abschnitt zeigt den zeitlich zuerst aufgetretenen, gegen- Grundeinstellungen >...
Seite 15: Dialogbereich
Hinweise zur grafischen Benutzeroberfläche Dialogbereich Der Dialogbereich befindet sich auf der rechten Seite der grafischen Benutzeroberfläche. Wenn Sie im Navigationsbereich einen Menüpunkt klicken, zeigt der Dialogbereich den zugehörigen Dialog. Anzeige aktualisieren Wenn ein Dialog über längere Zeit geöffnet ist, dann kann es vorkommen, dass sich die Werte im Gerät inzwischen geändert haben.
Seite 16: Schaltflächen
Hinweise zur grafischen Benutzeroberfläche Absteigend sortieren  Sortiert die Tabelleneinträge in absteigender Reihenfolge basierend auf den Einträgen der ausgewählten Spalte. Sortierte Tabelleneinträge erkennen Sie an einem Pfeil in der Spaltenüberschrift. Spalten  Blendet Spalten ein oder aus. Ausgeblendete Spalten erkennen Sie an einem unmarkierten Kontrollkästchen in der Drop- down-Liste.
Seite 17 Hinweise zur grafischen Benutzeroberfläche Überträgt die Einstellungen aus dem flüchtigen Speicher (RAM) in das als „ausgewählt“ gekenn- zeichnete Konfigurationsprofil im permanenten Speicher (NVM). Wenn im Dialog Grundeinstellungen > Externer Speicher das Kontrollkästchen in Spalte Sichere Konfi- markiert ist, dann erzeugt das Gerät eine Kopie des Konfigurationsprofils im guration beim Speichern externen Speicher.
Seite 18: Grundeinstellungen
Grundeinstellungen [ Grundeinstellungen > System ] 1 Grundeinstellungen Das Menü enthält die folgenden Dialoge: System  Netz  Out-of-Band via USB  Software  Laden/Speichern  Externer Speicher  Port  Neustart  System [ Grundeinstellungen > System ] In diesem Dialog überwachen Sie einzelne Betriebszustände. Geräte-Status Die Felder in diesem Rahmen zeigen den Gerätestatus und informieren über aufgetretene Alarme.
Seite 19 Grundeinstellungen [ Grundeinstellungen > System ] Sicherheits-Status Die Felder in diesem Rahmen zeigen den Sicherheitsstatus und informieren über aufgetretene Alarme. Der Rahmen ist hervorgehoben, wenn gegenwärtig ein Alarm vorhanden ist. Die Parameter, die das Gerät überwacht, legen Sie fest im Dialog Diagnose >...
Seite 20: Systemdaten
Grundeinstellungen [ Grundeinstellungen > System ] Systemdaten Die Felder in diesem Rahmen zeigen Betriebsdaten sowie Informationen zum Standort des Geräts. Systemname Legt den Namen fest, unter dem das Gerät im Netz bekannt ist. Mögliche Werte: Alphanumerische ASCII-Zeichenfolge mit 0..255 Zeichen ...
Seite 21 Grundeinstellungen [ Grundeinstellungen > System ] Netzteil 1 Netzteil 2 Zeigt den Status des Netzteils am betreffenden Spannungsversorgungs-Anschluss. Mögliche Werte: vorhanden  defekt  nicht vorhanden  unbekannt  Betriebszeit Zeigt die Zeit, die seit dem letzten Neustart dieses Geräts vergangen ist. Mögliche Werte: Zeit im Format Tag(e), ...h ...m ...s...
Seite 22 Grundeinstellungen [ Grundeinstellungen > System ] LED-Status Dieser Rahmen zeigt die Zustände der Gerätestatus-LEDs zum Zeitpunkt der letzten Aktualisie- rung. Das Anwender-Handbuch „Installation“ enthält ausführliche Informationen zu den Geräte- status-LEDs. Parameter Farbe Bedeutung Status Gegenwärtig ist kein Alarm vorhanden. Der Gerätestatus ist OK. Gegenwärtig ist mindestens ein Gerätestatus-Alarm vorhanden.
Seite 23: Netz
Grundeinstellungen [ Grundeinstellungen > Netz ] Netz [ Grundeinstellungen > Netz ] Das Menü enthält die folgenden Dialoge: Global  IPv4  IPv6  RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 24 Grundeinstellungen [ Grundeinstellungen > Netz > Global ] 1.2.1 Global [ Grundeinstellungen > Netz > Global ] In diesem Dialog legen Sie die VLAN- und HiDiscovery-Einstellungen fest, die für den Zugriff über das Netz auf das Management des Geräts erforderlich sind. Management-Schnittstelle In diesem Rahmen legen Sie das VLAN fest, in dem das Management des Geräts erreichbar ist.
Seite 25 Grundeinstellungen [ Grundeinstellungen > Netz > Global ] HiDiscovery Protokoll v1/v2 Dieser Rahmen ermöglicht Ihnen, Einstellungen für den Zugriff auf das Gerät per HiDiscovery- Protokoll festzulegen. Auf einem PC zeigt die HiDiscovery-Software im Netz erreichbare Hirschmann-Geräte, auf denen die Funktion HiDiscovery eingeschaltet ist. Sie erreichen die Geräte sogar dann, wenn ihnen ungül- tige oder keine IP-Parameter zugewiesen sind.
Seite 26 Grundeinstellungen [ Grundeinstellungen > Netz > Global ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 27: Ipv4
Grundeinstellungen [ Grundeinstellungen > Netz > IPv4 ] 1.2.2 IPv4 [ Grundeinstellungen > Netz > IPv4 ] In diesem Dialog legen Sie die IPv4-Einstellungen fest, die für den Zugriff über das Netz auf das Management des Geräts erforderlich sind. Management-Schnittstelle Zuweisung IP-Adresse Legt fest, aus welcher Quelle das Management des Geräts seine IP-Parameter erhält.
Seite 28 Grundeinstellungen [ Grundeinstellungen > Netz > IPv4 ] DHCP-Option 66/67/4/42 Schaltet die Funktion im Gerät ein/aus. DHCP-Option 66/67/4/42 Mögliche Werte: (Voreinstellung)  Die Funktion DHCP-Option 66/67/4/42 ist eingeschaltet. Das Gerät lädt das Konfigurationsprofil und empfängt die Zeitserverinformationen mittels der folgenden DHCP-Optionen: –...
Seite 29 Grundeinstellungen [ Grundeinstellungen > Netz > IPv4 ] IP-Parameter Dieser Rahmen ermöglicht Ihnen, die IP-Parameter manuell zuzuweisen. Wenn Sie im Rahmen Management-Schnittstelle, Optionsliste das Optionsfeld auswählen, dann Zuweisung IP-Adresse Lokal sind die Felder editierbar. IP-Adresse Legt die IP-Adresse fest, unter der das Management des Geräts über das Netz erreichbar ist. Mögliche Werte: Gültige IPv4-Adresse ...
Seite 30: Ipv6
Grundeinstellungen [ Grundeinstellungen > Netz > IPv6 ] 1.2.3 IPv6 [ Grundeinstellungen > Netz > IPv6 ] In diesem Dialog legen Sie die IPv6-Einstellungen fest, die für den Zugriff über das -Netz auf das Management des Geräts erforderlich sind. Funktion Funktion Aktiviert/deaktiviert das IPv6-Protokoll im Gerät.
Seite 31 Grundeinstellungen [ Grundeinstellungen > Netz > IPv6 ] DHCP Client-ID Zeigt die DHCPv6-Client-ID, die das Gerät an den DHCPv6-Server sendet. Wenn der Server entsprechend konfiguriert ist, dann erhält er eine IPv6-Adresse für diese DHCPv6-Client-ID. Die vom DHCPv6-Server erhaltene IPv6-Adresse hat die Prefix-Länge128. Gemäß RFC 8415 kann ein DHCPv6-Server gegenwärtig nicht verwendet werden, um Gateway-Adresse- oder Prefix-Länge- Informationen bereitzustellen.
Seite 32 Grundeinstellungen [ Grundeinstellungen > Netz > IPv6 ] Tabelle Diese Tabelle zeigt eine Liste der IPv6-Adressen, die für das Management des Geräts konfiguriert sind. Prefix Zeigt den Präfix einer IPv6-Adresse in verkürzter Schreibweise. Der Präfix zeigt die Bits am linken Rand einer IPv6-Adresse, den Netzanteil der Adresse.
Seite 33: Out-Of-Band Via Usb
Grundeinstellungen [ Grundeinstellungen > Out-of-Band via USB ] Ursprung Legt fest, auf welche Weise das Gerät seine IPv6-Parameter erhalten hat. Mögliche Werte: Autoconf  Das Gerät hat die IPv6-Adresse durch dynamische Zuweisung erhalten, wenn das Optionsfeld ausgewählt ist. Auto Manual ...
Seite 34 Grundeinstellungen [ Grundeinstellungen > Out-of-Band via USB ]  Telnet  SNMP   TFTP  SFTP   Beim Zugriff auf das Management des Geräts gibt es folgende Einschränkungen: Die Management-Station ist direkt an den USB-Port angeschlossen.  Die USB-Netzschnittstelle unterstützt keine der folgenden Merkmale: ...
Seite 35 Grundeinstellungen [ Grundeinstellungen > Out-of-Band via USB ] IP-Parameter Vergewissern Sie sich, dass das IP-Subnetz dieser Netzschnittstelle sich nicht mit einem Subnetz überschneidet, das mit einem anderen Interface des Gerätes verbunden ist: • Management-Interface IP-Adresse Legt die IP-Adresse fest, mit der das Management des Geräts über die USB-Netzschnittstelle erreichbar ist.
Seite 36: Software
Grundeinstellungen [ Grundeinstellungen > Software ] Software [ Grundeinstellungen > Software ] Dieser Dialog ermöglicht Ihnen, die Geräte-Software zu aktualisieren und Informationen über die Geräte-Software anzuzeigen. Außerdem haben Sie die Möglichkeit, ein im Gerät gespeichertes Backup der Geräte-Software wiederherzustellen. Anmerkung: Beachten Sie vor dem Aktualisieren der Geräte-Software die versionsspezifischen Hinweise in der Liesmich-Textdatei.
Seite 37: Software-Update
Grundeinstellungen [ Grundeinstellungen > Software ] Software-Update Alternativ ermöglicht Ihnen das Gerät, die Geräte-Software durch Rechtsklicken in der Tabelle zu aktualisieren, wenn sich die Image-Datei im externen Speicher befindet. Legt Pfad und Dateiname der Image-Datei fest, mit der Sie die Geräte-Software aktualisieren. Das Gerät bietet Ihnen folgende Möglichkeiten, die Geräte-Software zu aktualisieren: Software-Update vom PC ...
Seite 38 Grundeinstellungen [ Grundeinstellungen > Software ] flash  Permanenter Speicher (NVM) des Geräts  Externer USB-Speicher (ACA21/ACA22) Index Zeigt den Index der Geräte-Software. Für die der Geräte-Software im Flash hat der Index die folgende Bedeutung:  Diese Geräte-Software lädt das Gerät beim Neustart. ...
Seite 39: Laden/Speichern
Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Laden/Speichern [ Grundeinstellungen > Laden/Speichern ] Dieser Dialog ermöglicht Ihnen, die Einstellungen des Geräts permanent in einem Konfigurations- profil zu speichern. Im Gerät können mehrere Konfigurationsprofile gespeichert sein. Wenn Sie ein alternatives Konfi- gurationsprofil aktivieren, schalten Sie das Gerät auf andere Einstellungen um. Sie haben die Möglichkeit, die Konfigurationsprofile auf Ihren PC oder auf einen Server zu exportieren.
Seite 40: Konfigurations-Verschlüsselung
Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Konfigurations-Verschlüsselung Aktiv Zeigt, ob die Konfigurations-Verschlüsselung im Gerät aktiv/inaktiv ist. Mögliche Werte: markiert  Die Konfigurations-Verschlüsselung ist aktiv. Das Gerät lädt ein Konfigurationsprofil aus dem permanenten Speicher (NVM) ausschließlich dann, wenn dieses verschlüsselt ist und das Passwort mit dem im Gerät gespeicherten Pass- wort übereinstimmt.
Seite 41 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Installieren Sie im neuen Gerät den externen Speicher aus dem defekten Gerät.  Starten Sie das neue Gerät neu.  Beim Neustart lädt das Gerät das Konfigurationsprofil mit den Einstellungen des defekten Geräts vom externen Speicher. Das Gerät kopiert die Einstellungen in den flüchtigen Speicher (RAM) und in den permanenten Speicher (NVM).
Seite 42: Sichere Konfiguration Auf Remote-Server Beim Speichern
Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Sichere Konfiguration auf Remote-Server beim Speichern Funktion Schaltet die Funktion ein/aus. Sichere Konfiguration auf Remote-Server beim Speichern Mögliche Werte: Eingeschaltet  Die Funktion ist eingeschaltet. Sichere Konfiguration auf Remote-Server beim Speichern Wenn Sie das Konfigurationsprofil im permanenten Speicher (NVM) speichern, sichert das Gerät das Konfigurationsprofil automatisch auf dem im Feld festgelegten Remote-Server.
Seite 43: Konfigurationsänderungen Rückgängig Machen
Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Konfigurationsänderungen rückgängig machen Funktion Schaltet die Funktion ein/aus. Mit der Funktion prüft das Konfigurationsänderungen rückgängig machen Gerät kontinuierlich, ob es von der IP-Adresse Ihres PCs erreichbar bleibt. Bricht die Verbindung ab, lädt das Gerät nach einer festgelegten Zeitspanne das „ausgewählte“ Konfigurationsprofil aus dem permanenten Speicher (NVM).
Seite 44 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] (permanenter Speicher des Geräts)  Aus dem permanenten Speicher lädt das Gerät das „ausgewählte“ Konfigurationsprofil beim Neustart oder beim Anwenden der Funktion Konfigurationsänderungen rückgängig machen. Der permanente Speicher bietet Platz für mehrere Konfigurationsprofile, abhängig von der Anzahl der im Konfigurationsprofil gespeicherten Einstellungen.
Seite 45 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Mögliche Werte: markiert  Das Konfigurationsprofil ist als „ausgewählt“ gekennzeichnet. – Das Gerät lädt die das Konfigurationsprofil beim Neustart oder beim Anwenden der Funktion in den flüchtigen Speicher (RAM). Konfigurationsänderungen rückgängig machen – Wenn Sie die Schaltfläche klicken, speichert das Gerät die zwischengespeicherten Einstellungen in diesem Konfigurationsprofil.
Seite 46 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Mögliche Werte: markiert  Berechnete und gespeicherte Prüfsumme stimmen überein. Die gespeicherten Einstellungen sind konsistent. unmarkiert  Für das als „ausgewählt“ gekennzeichnete Konfigurationsprofil gilt: Berechnete und gespeicherte Prüfsumme unterscheiden sich. Das Konfigurationsprofil enthält geänderte Einstellungen. Mögliche Ursachen: –...
Seite 47 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Aktivieren Lädt die Einstellungen des in der Tabelle markierten Konfigurationsprofils in den flüchtigen Spei- cher (RAM). Das Gerät trennt die Verbindung zur grafischen Benutzeroberfläche. Um wieder auf das Geräte-  Management zuzugreifen, führen Sie die folgenden Schritte aus: Laden Sie die grafische Benutzeroberfläche neu.
Seite 48 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Importieren... Öffnet das Fenster Importieren..., um ein Konfigurationsprofile zu importieren. Voraussetzung ist, dass Sie das Konfigurationsprofil zuvor mit der Schaltfläche Exportieren... oder mit dem Link in Spalte exportiert haben. Profilname Wählen Sie in der Dropdown-Liste Select source aus, woher das Gerät das Konfigurationsprofil ...
Seite 49 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Beim Importieren eines Konfigurationsprofils übernimmt das Gerät die Einstellungen wie folgt: • Wenn das Konfigurationsprofil von demselben Gerät oder von einem identisch ausgestatteten Gerät des gleichen Typs exportiert wurde: Das Gerät übernimmt die Einstellungen komplett. •...
Seite 50 Grundeinstellungen [ Grundeinstellungen > Laden/Speichern ] Import von einem TFTP-Server  Befindet sich die Datei auf einem TFTP-Server, legen Sie den URL zur Datei in der folgenden Form fest: tftp://<IP-Adresse>/<Pfad>/<Dateiname> Import von einem SCP- oder SFTP-Server  Befindet sich die Datei auf einem SCP- oder SFTP-Server, legen Sie den URL zur Datei in einer der folgenden Formen fest: scp:// oder sftp://<IP-Adresse>/<Pfad>/<Dateiname>...
Seite 51: Externer Speicher
Grundeinstellungen [ Grundeinstellungen > Externer Speicher ] Externer Speicher [ Grundeinstellungen > Externer Speicher ] Dieser Dialog ermöglicht Ihnen, Funktionen zu aktivieren, die das Gerät automatisch in Verbindung mit dem externen Speicher ausführt. Der Dialog zeigt außerdem den Betriebszustand sowie Iden- tifizierungsmerkmale des externen Speichers.
Seite 52 Grundeinstellungen [ Grundeinstellungen > Externer Speicher ] Automatisches Software-Update Aktiviert/deaktiviert die automatische Aktualisierung der Geräte-Software während des Neustarts. Mögliche Werte: markiert (Voreinstellung)  Die automatische Aktualisierung der Geräte-Software während des Neustarts ist aktiviert. Das Gerät aktualisiert die Geräte-Software, wenn sich folgende Dateien im externen Speicher befinden: –...
Seite 53 Grundeinstellungen [ Grundeinstellungen > Externer Speicher ] Sichere Konfiguration beim Speichern Aktiviert/deaktiviert das Erzeugen einer Kopie im externen Speicher beim Speichern des Konfigu- rationsprofils. Mögliche Werte: markiert (Voreinstellung)  Das Erzeugen einer Kopie ist aktiviert. Wenn Sie im Dialog Grundeinstellungen > Laden/Speichern die Schaltfläche klicken, erzeugt das Gerät eine Kopie des Konfigurationsprofils auf Speichern...
Seite 54: Port
Grundeinstellungen [ Grundeinstellungen > Port ] Port [ Grundeinstellungen > Port ] Dieser Dialog ermöglicht Ihnen, Einstellungen für die einzelnen Ports festzulegen. Der Dialog zeigt außerdem Betriebsmodus, Verbindungszustand, Bitrate und Duplex-Modus für jeden Port. Der Dialog enthält die folgenden Registerkarten: [Konfiguration] ...
Seite 55 Grundeinstellungen [ Grundeinstellungen > Port ] Zustand Zeigt, ob der Port gegenwärtig physikalisch eingeschaltet oder ausgeschaltet ist. Mögliche Werte: markiert  Der Port ist physikalisch eingeschaltet. unmarkiert  Der Port ist physikalisch ausgeschaltet. Wenn die Funktion aktiv ist, hat die Funktion den Port ausgeschaltet.
Seite 56 Grundeinstellungen [ Grundeinstellungen > Port ] Manuelle Konfiguration Legt den Betriebsmodus des Ports fest, wenn die Funktion ausgeschaltet Automatische Konfiguration ist. Mögliche Werte: 10 Mbit/s HDX  Halbduplex-Verbindung 10 Mbit/s FDX  Vollduplex-Verbindung 100 Mbit/s HDX  Halbduplex-Verbindung 100 Mbit/s FDX ...
Seite 57 Grundeinstellungen [ Grundeinstellungen > Port ] auto-mdix  Das Gerät erkennt das Sende- und Empfangsleitungspaar des angeschlossenen Geräts und stellt sich automatisch darauf ein. Beispiel: Wenn Sie ein Endgerät mit gekreuztem Kabel anschließen, stellt das Gerät den Port automatisch von mdix auf mdi.
Seite 58 Grundeinstellungen [ Grundeinstellungen > Port ] Legt die maximal zulässige Größe der Ethernet-Pakete auf dem Port in Byte fest. Mögliche Werte: 1518..9720 (Voreinstellung: 1518)  Mit der Einstellung 1518 vermittelt der Port die Ethernet-Pakete bis zu einschließlich folgender Größe: – 1518 Byte ohne VLAN-Tag (1514 Byte + 4 Byte CRC) –...
Seite 59 Grundeinstellungen [ Grundeinstellungen > Port ] [Statistiken] Diese Registerkarte zeigt pro Port folgenden Überblick: Anzahl der vom Gerät empfangenen Datenpakete/Bytes  – Empfangene Pakete – Empfangene Oktets – Empfangene Unicast-Pakete – Empfangene Multicast-Pakete – Empfangene Broadcast-Pakete Anzahl der vom Gerät gesendeten Datenpakete/Bytes ...
Seite 60 Grundeinstellungen [ Grundeinstellungen > Port ] [Netzlast] Diese Registerkarte zeigt die Auslastung (Netzlast) der einzelnen Ports. Tabelle Port Zeigt die Nummer des Ports. Netzlast [%] Zeigt die gegenwärtige Netzlast in Prozent, bezogen auf die in Spalte festgelegte Kontroll-Intervall [s] Zeitspanne. Die Netzlast ist das Verhältnis der empfangen Datenmenge zur maximal möglichen Datenmenge bei der gegenwärtig konfigurierten Datenrate.
Seite 61 Grundeinstellungen [ Grundeinstellungen > Port ] Kontroll-Intervall [s] Legt die Zeitspanne in Sekunden fest. Mögliche Werte: 1..3600 (Voreinstellung: 30)  Alarm Kennzeichnet den Alarmzustand für die Netzlast. Mögliche Werte: markiert  Die Netzlast des Ports liegt unter dem in Spalte Unterer Grenzwert [%] oder über dem in Spalte festgelegten Wert.
Seite 62: Neustart
Grundeinstellungen [ Grundeinstellungen > Neustart ] Neustart [ Grundeinstellungen > Neustart ] Dieser Dialog ermöglicht Ihnen, das Gerät neu zu starten, Port-Zähler und Adresstabellen zurück- zusetzen sowie Log-Dateien zu löschen. Neustart Neustart in Zeigt die verbleibende Zeit bis das Gerät neu startet. Um die Anzeige der verbleibenden Zeit zu aktualisieren, klicken Sie die Schaltfläche Abbrechen Bricht den verzögerten Neustart ab.
Seite 63 Grundeinstellungen [ Grundeinstellungen > Neustart ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite MAC-Adresstabelle zurücksetzen Entfernt aus der Forwarding-Tabelle (FDB) die MAC-Adressen, die im Dialog Switching > Filter für in Spalte den Wert haben. MAC-Adressen Status learned ARP-Tabelle zurücksetzen...
Seite 64: Zeit
Zeit [ Zeit > Grundeinstellungen ] 2 Zeit Das Menü enthält die folgenden Dialoge: Grundeinstellungen  SNTP   802.1AS  Grundeinstellungen [ Zeit > Grundeinstellungen ] Das Gerät ist mit einer gepufferten Hardware-Uhr ausgestattet. Diese führt die aktuelle Uhrzeit weiter, wenn die Stromversorgung ausfällt oder wenn Sie das Gerät von der Stromversorgung trennen.
Seite 65: Funktion
Zeit [ Zeit > Grundeinstellungen ] Quelle der Zeit Zeigt die Zeitquelle, aus der das Gerät die Zeitinformation bezieht. Das Gerät wählt automatisch die verfügbare Zeitquelle mit der höchsten Genauigkeit. Mögliche Werte: lokal  Systemuhr des Geräts. sntp  Der SNTP-Client ist aktiviert und das Gerät ist durch einen SNTP-Server synchronisiert. ...
Seite 66 Zeit [ Zeit > Grundeinstellungen ] Profil... Öffnet den Dialog Profil..Dort wählen Sie ein vordefiniertes Profil für Beginn und Ende der Sommerzeit aus. Dieses Profil überschreibt die Einstellungen in den Rahmen Sommerzeit Beginn Sommerzeit Ende. Sommerzeit Beginn In den ersten 3 Feldern legen Sie den Tag für den Beginn der Sommerzeit fest, im letzten Feld die Uhrzeit.
Seite 67 Zeit [ Zeit > Grundeinstellungen ] June  July  August  September  October  November  December  Systemzeit Legt die Uhrzeit fest. Mögliche Werte: <HH:MM> (Voreinstellung: 00:00)  Sommerzeit Ende In den ersten 3 Feldern legen Sie den Tag für das Ende der Sommerzeit fest, im letzten Feld die Uhrzeit.
Seite 68: Sntp
Zeit [ Zeit > SNTP ] Monat Legt den Monat fest. Mögliche Werte: kein (Voreinstellung)  January  February  March  April   June  July  August  September  October  November  December  Systemzeit Legt die Uhrzeit fest.
Seite 69: Sntp Client
Zeit [ Zeit > SNTP > Client ] 2.2.1 SNTP Client [ Zeit > SNTP > Client ] In diesem Dialog legen Sie die Einstellungen fest, mit denen das Gerät als SNTP-Client arbeitet. Als SNTP-Client bezieht das Gerät die Zeitinformationen sowohl von SNTP-Servern als auch von NTP-Servern und synchronisiert die lokale Uhr auf die Zeit des Zeit-Servers.
Seite 70 Zeit [ Zeit > SNTP > Client ] Request-Intervall [s] Legt das Intervall in Sekunden fest, in dem das Gerät Zeitinformationen beim SNTP-Server anfor- dert. Mögliche Werte: 5..3600 (Voreinstellung: 30)  Broadcast-Recv-Timeout [s] Legt die Zeit in Sekunden fest, die ein Client im Broadcast-Client-Modus wartet, bevor er den Wert im Feld von syncToRemoteServer notSynchronized...
Seite 71 Zeit [ Zeit > SNTP > Client ] Tabelle In der Tabelle legen Sie die Einstellungen für bis zu 4 SNTP-Server fest. Index Zeigt die Index-Nummer, auf die sich der Tabelleneintrag bezieht. Mögliche Werte: 1..4  Das Gerät legt diese Nummer automatisch fest. Wenn Sie einen Tabelleneintrag löschen, bleibt eine Lücke in der Nummerierung.
Seite 72 Zeit [ Zeit > SNTP > Client ] badDateEncoded  Die empfangene Zeitinformation enthält Protokollfehler, Synchronisation fehlgeschlagen. other  – Für die IP-Adresse des SNTP-Servers ist der Wert eingetragen, Synchronisation 0.0.0.0 fehlgeschlagen. oder – Der SNTP-Client verwendet einen anderen SNTP-Server. requestTimedOut ...
Seite 73: Sntp Server
Zeit [ Zeit > SNTP > Server ] 2.2.2 SNTP Server [ Zeit > SNTP > Server ] In diesem Dialog legen Sie die Einstellungen fest, mit denen das Gerät als SNTP-Server arbeitet. Der SNTP-Server stellt die koordinierte Weltzeit (UTC) zur Verfügung, ohne lokale Zeitverschie- bungen zu berücksichtigen.
Seite 74 Zeit [ Zeit > SNTP > Server ] Broadcast-Ziel-Adresse Legt die IP-Adresse fest, an die der SNTP-Server des Geräts die SNTP-Pakete im Broadcast-Modus sendet. Mögliche Werte: Gültige IPv4-Adresse (Voreinstellung: 0.0.0.0)  Broadcast- und Multicast-Adressen sind zulässig. Broadcast-UDP-Port Legt die Nummer des UDP-Ports fest, auf dem der SNTP-Server die SNTP-Pakete im Broadcast- Modus sendet.
Seite 75: Ptp
Zeit [ Zeit > PTP ] Zustand Zustand Zeigt den Zustand des SNTP-Servers. Mögliche Werte: disabled  Der SNTP-Server ist ausgeschaltet. notSynchronized  Der SNTP-Server ist weder auf eine lokale noch auf eine externe Referenzzeitquelle synchroni- siert. syncToLocal  Der SNTP-Server ist synchronisiert auf die Hardware-Uhr des Geräts. syncToRefclock ...
Seite 76: Ptp Global
Zeit [ Zeit > PTP > Global ] 2.3.1 PTP Global [ Zeit > PTP > Global ] In diesem Dialog legen Sie grundlegende Einstellungen für das Protokoll fest. Das Precision Time Protocol (PTP) ist ein in der Norm IEEE 1588-2008 beschriebenes Verfahren, das die Geräte im Netz mit einer exakten Uhrzeit vorsorgt.
Seite 77 Zeit [ Zeit > PTP > Global ] Konfiguration IEEE1588/PTP PTP-Modus Legt die PTP-Version und den Modus der lokalen Uhr fest. Mögliche Werte: v2-transparent-clock (Voreinstellung)  v2-boundary-clock  Untere Synchronisations-Schwelle [ns] Legt den unteren Schwellwert in Nanosekunden fest für den Gangunterschied zwischen lokaler Uhr und Referenzzeitquelle (Grandmaster).
Seite 78: Ptp Boundary Clock
Zeit [ Zeit > PTP > Boundary Clock ] Max. Offset absolut [ns] Zeigt den maximalen Gangunterschied in Nanosekunden, der aufgetreten ist, seitdem die lokale Uhr mit der Referenzzeitquelle (Grandmaster) synchronisiert ist. PTP-Zeit Zeigt Datum und Zeit der PTP-Zeitskala, wenn die lokale Uhr mit der Referenzzeitquelle (Grand- master) synchronisiert ist.
Seite 79 Zeit [ Zeit > PTP > Boundary Clock > Global ] 2.3.2.1 PTP Boundary Clock Global [ Zeit > PTP > Boundary Clock > Global ] In diesem Dialog legen Sie allgemeine, portübergreifende Einstellungen für den Boundary Clock- Modus der lokalen Uhr fest. Die Boundary Clock (BC) arbeitet gemäß PTP Version 2 (IEEE 1588- 2008).
Seite 80 Zeit [ Zeit > PTP > Boundary Clock > Global ] Status IEEE1588/PTPv2 BC Two step Zeigt, dass die Uhr im Two-Step-Modus arbeitet. Steps removed Zeigt die Anzahl der durchlaufenen Kommunikationspfade zwischen der lokalen Uhr des Geräts und der Referenzzeitquelle (Grandmaster). Für einen PTP-Slave bedeutet der Wert 1, dass die Uhr direkt über 1 Kommunikationspfad mit der Referenzzeitquelle (Grandmaster) verbunden ist.
Seite 81: Grandmaster
Zeit [ Zeit > PTP > Boundary Clock > Global ] Grandmaster Der Rahmen zeigt die Kriterien, die der „Best Master Clock“-Algorithmus beim Bestimmen der Referenzzeitquelle (Grandmaster) bewertet. Der Algorithmus bewertet zuerst die Priorität 1 der beteiligten Geräte. Das Gerät mit dem kleinsten Wert für die Priorität 1 wird Referenzzeitquelle (Grandmaster).
Seite 82 Zeit [ Zeit > PTP > Boundary Clock > Global ] UTC-Offset [s] Legt die Differenz der PTP-Zeitskala zur UTC fest. Siehe Kontrollkästchen PTP-Zeitskala. Mögliche Werte: -32768..32767  Anmerkung: Voreingestellt ist der zum Zeitpunkt der Erstellung der Geräte-Software gültige Wert. Weitere Informationen finden Sie im „Bulletin C“...
Seite 83 Zeit [ Zeit > PTP > Boundary Clock > Global ] Kennungen Das Gerät zeigt die Kennungen als Byte-Folge in Hexadezimalnotation. Die Identifikationsnummern (UUID) setzen sich wie folgt zusammen: Die Geräte-Identifikationsnummer besteht aus der MAC-Adresse des Geräts, erweitert um die ...
Seite 84: 2.3.2.2 Ptp Boundary Clock Port
Zeit [ Zeit > PTP > Boundary Clock > Port ] 2.3.2.2 PTP Boundary Clock Port [ Zeit > PTP > Boundary Clock > Port ] In diesem Dialog legen Sie für jeden einzelnen Port die Einstellungen der Boundary Clock (BC) fest.
Seite 85 Zeit [ Zeit > PTP > Boundary Clock > Port ] Sync-Intervall [s] Legt das Intervall in Sekunden fest, in welchem der Port PTP-Synchronisationsnachrichten über- trägt. Mögliche Werte: 0.25   (Voreinstellung)   Laufzeitmess-Mechanismus Legt den Mechanismus fest, mit dem das Gerät die Laufzeit (Delay) beim Übertragen der PTP- Synchronisationsnachrichten misst.
Seite 86 Zeit [ Zeit > PTP > Boundary Clock > Port ] Netz-Protokoll Legt fest, welches Protokoll der Port für das Übertragen der PTP-Synchronisationsnachrichten verwendet. Mögliche Werte: IEEE 802.3 (Voreinstellung)  UDP/IPv4  Announce-Intervall [s] Legt das Intervall in Sekunden fest, in welchem der Port Nachrichten für die PTP-Topologieerken- nung überträgt.
Seite 87 Zeit [ Zeit > PTP > Boundary Clock > Port ]  Das Gerät erweitert die Länge der PTP-Synchronisationsnachrichten vor dem Übertragen.  Das Gerät überträgt PTP-Synchronisationsnachrichten und behält die Länge bei. Asymmetrie Korrigiert den durch asymmetrische Übertragungswege verfälschten Laufzeitmesswert. Mögliche Werte: (Voreinstellung: 0) -2000000000..2000000000...
Seite 88: Ptp Transparent Clock
Zeit [ Zeit > PTP > Transparent Clock ] 2.3.3 PTP Transparent Clock [ Zeit > PTP > Transparent Clock ] Dieses Menü bietet Ihnen die Möglichkeit, die Einstellungen für den Transparent Clock-Modus der lokalen Uhr festzulegen. Das Menü enthält die folgenden Dialoge: PTP Transparent Clock Global ...
Seite 89 Zeit [ Zeit > PTP > Transparent Clock > Global ] 2.3.3.1 PTP Transparent Clock Global [ Zeit > PTP > Transparent Clock > Global ] In diesem Dialog legen Sie allgemeine, portübergreifende Einstellungen für den Transparent Clock-Modus der lokalen Uhr fest. Die Transparent Clock (TC) arbeitet gemäß PTP Version 2 (IEEE 1588-2008).
Seite 90 Zeit [ Zeit > PTP > Transparent Clock > Global ] Netz-Protokoll Legt fest, welches Protokoll der Port für das Übertragen der PTP-Synchronisationsnachrichten verwendet. Mögliche Werte: ieee8023 (Voreinstellung)  udpIpv4  Multi-Domain-Modus Aktiviert/deaktiviert in jeder PTP-Domäne die Korrektur von PTP-Synchronisationsnachrichten. Mögliche Werte: markiert ...
Seite 91 Zeit [ Zeit > PTP > Transparent Clock > Global ] Lokale Synchronisation Syntonize Aktiviert/deaktiviert die Frequenz-Synchronisation der Transparent Clock mit dem PTP-Master. Mögliche Werte: markiert (Voreinstellung)  Die Frequenz-Synchronisation ist aktiv. Das Gerät synchronisiert die Frequenz. unmarkiert  Die Frequenz-Synchronisation ist inaktiv. Die Frequenz bleibt konstant.
Seite 92 Zeit [ Zeit > PTP > Transparent Clock > Global ] Status IEEE1588/PTPv2 TC Uhr-Kennung Zeigt die eigene Identifikationsnummer (UUID) des Geräts. Das Gerät zeigt die Kennungen als Byte-Folge in Hexadezimalnotation. Die Geräte-Identifikationsnummer besteht aus der MAC-Adresse des Geräts, erweitert um die Werte zwischen Byte 3 und Byte 4.
Seite 93: 2.3.3.2 Ptp Transparent Clock Port
Zeit [ Zeit > PTP > Transparent Clock > Port ] 2.3.3.2 PTP Transparent Clock Port [ Zeit > PTP > Transparent Clock > Port ] In diesem Dialog legen Sie für jeden einzelnen Port die Einstellungen der Transparent Clock (TC) fest.
Seite 94: As Global
Zeit [ Zeit > 802.1AS ] Asymmetrie Korrigiert den durch asymmetrische Übertragungswege verfälschten Laufzeitmesswert. Mögliche Werte: -2000000000..2000000000 (Voreinstellung: 0)  Der Wert repräsentiert die Laufzeitasymmetrie in Nanosekunden. Ein Laufzeitmesswert von y ns ns entspricht einer Asymmetrie von y × 2 ns. Der Wert ist positiv, wenn die Laufzeit vom PTP-Master zum PTP-Slave länger ist als in umge- kehrter Richtung.
Seite 95: Funktion
Zeit [ Zeit > 802.1AS > Global ] 2.4.1 802.1AS Global [ Zeit > 802.1AS > Global ] In diesem Dialog legen Sie grundlegende Einstellungen für das Protokoll 802.1AS fest. Funktion Funktion Schaltet die Funktion ein/aus. 802.1AS Mögliche Werte:  Die Funktion ist eingeschaltet.
Seite 96 Zeit [ Zeit > 802.1AS > Global ] Untere Synchronisations-Schwelle [ns] Legt den unteren Schwellwert in Nanosekunden fest für den Gangunterschied zwischen lokaler Uhr und Referenzzeitquelle (Grandmaster). Unterschreitet der Gangunterschied diesen Wert einmalig, dann gilt die lokale Uhr als synchronisiert. Mögliche Werte: (Voreinstellung: 30) 0..999999999...
Seite 97 Zeit [ Zeit > 802.1AS > Global ] Steps removed Zeigt die Anzahl der durchlaufenen Kommunikationspfade zwischen der lokalen Uhr des Geräts und der Referenzzeitquelle (Grandmaster). Für einen 802.1AS-Slave bedeutet der Wert 1, dass die Uhr direkt über 1 Kommunikationspfad mit der Referenzzeitquelle (Grandmaster) verbunden ist.
Seite 98 Zeit [ Zeit > 802.1AS > Global ] Uhr-Kennung Zeigt die Identifikationsnummer des Geräts der Referenzzeitquellen (Grandmaster). Das Gerät zeigt die Identifikationsnummer als Byte-Folge in Hexadezimalnotation. Parent Uhr-Kennung Zeigt die Port-Identifikationsnummer des direkt übergeordneten Master-Geräts. Das Gerät zeigt die Identifikationsnummer als Byte-Folge in Hexadezimalnotation. Port Zeigt die Port-Nummer des direkt übergeordneten Master-Geräts.
Seite 99: As Port
Zeit [ Zeit > 802.1AS > Port ] 2.4.2 802.1AS Port [ Zeit > 802.1AS > Port ] In diesem Dialog legen Sie für jeden einzelnen Port die 802.1AS-Einstellungen fest. Tabelle Port Zeigt die Nummer des Ports. Aktiv Aktiviert/deaktiviert das Protocol auf dem Port.
Seite 100 Zeit [ Zeit > 802.1AS > Port ] passiv  Der Port arbeitet in der Rolle Passive Port. slave  Der Port arbeitet in der Rolle Slave Port. Inspired by: IEEE Std 802.11AS-2011 Grandmaster master master master slave slave slave passive passive master...
Seite 101 Zeit [ Zeit > 802.1AS > Port ] Announce-Timeout Legt die Anzahl fest, die der Port (in der Rolle Slave Port) auf Announce-Nach- Announce-Intervall [s] richten wartet. Wenn die Anzahl der Intervalle vergeht, ohne eine Announce-Nachricht zu empfangen, versucht das Gerät, mit dem „Best Master Clock“-Algorithmus einen neuen Pfad zur Referenzzeitquelle zu finden.
Seite 102 Zeit [ Zeit > 802.1AS > Port ] Peer-Delay-Intervall [s] Legt das Intervall in Sekunden fest, in dem der Port (in der Rolle Master Port, Passive Port oder Slave Port) eine Peer delay request-Nachricht sendet, um das Peer delay zu messen. Mögliche Werte: (Voreinstellung) ...
Seite 103 Zeit [ Zeit > 802.1AS > Port ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 104: As Statistiken
Zeit [ Zeit > 802.1AS > Statistiken ] 2.4.3 802.1AS Statistiken [ Zeit > 802.1AS > Statistiken ] Dieser Dialog zeigt Informationen über die Anzahl der auf den Ports empfangenen, gesendeten und verworfenen Nachrichten an. Außerdem zeigt der Dialog Zähler, die sich mit jedem Auftreten eines Timeout-Ereignisses erhöhen.
Seite 105 Zeit [ Zeit > 802.1AS > Statistiken ] Sync-Timeout Zeigt, wie oft ein Sync-Timeout-Ereignis auf dem Port aufgetreten ist. Siehe Spalte Sync-Timeout Dialog Zeit > 802.1AS > Port. Announce-Timeout Zeigt, wie oft ein Announce-Timeout-Ereignis auf diesem Port aufgetreten ist. Siehe Spalte Announce- im Dialog Timeout...
Seite 106: Gerätesicherheit
Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] 3 Gerätesicherheit Das Menü enthält die folgenden Dialoge: Benutzerverwaltung  Authentifizierungs-Liste  Management-Zugriff  Pre-Login-Banner  Benutzerverwaltung [ Gerätesicherheit > Benutzerverwaltung ] Das Gerät ermöglicht Benutzern den Zugriff auf das Management des Geräts, wenn diese sich mit gültigen Zugangsdaten anmelden.
Seite 107 Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] Zeitraum für Login-Versuche (min.) Zeigt die Zeitspanne, nach der das Gerät den Zähler im Feld zurücksetzt. Login-Versuche Mögliche Werte: 0..60 (Voreinstellung: 0)  Min. Passwort-Länge Das Gerät akzeptiert das Passwort, wenn es sich aus mindestens so vielen Zeichen zusammen- setzt, wie hier angegeben.
Seite 108 Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] Ziffern (min.) Das Gerät akzeptiert das Passwort, wenn es mindestens so viele Ziffern enthält, wie hier ange- geben. Mögliche Werte: 0..16 (Voreinstellung: 1)  Der Wert deaktiviert diese Richtlinie. Sonderzeichen (min.) Das Gerät akzeptiert das Passwort, wenn es mindestens so viele Sonderzeichen enthält, wie hier angegeben.
Seite 109 Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] Passwort Legt das Passwort fest, das der Benutzer für Zugriffe auf das Management des Geräts über die grafische Benutzeroberfläche oder das Command Line Interface verwendet. Zeigt ***** (Sternchen) anstelle des Passworts, mit dem sich der Benutzer anmeldet. Um das Pass- wort zu ändern, klicken Sie in das betreffende Feld.
Seite 110 Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] Den in der Antwort eines RADIUS-Servers übertragenen Service-Type weist das Gerät wie folgt einer Benutzer-Rolle zu: • Administrative-User: administrator • Login-User: operator • NAS-Prompt-User: guest Benutzer gesperrt Entsperrt das Benutzerkonto. Mögliche Werte: markiert  Das Benutzerkonto ist gesperrt.
Seite 111 Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] In der Voreinstellung verwendet das Gerät dasselbe Passwort, das Sie in Spalte Passwort fest- legen. • In der gegenwärtigen Spalte erlaubt Ihnen das Gerät, ein anderes Passwort als in Spalte Pass- festzulegen. wort • Wenn Sie das Passwort in Spalte ändern, dann ändert das Gerät auch das Passwort Passwort...
Seite 112 Gerätesicherheit [ Gerätesicherheit > Benutzerverwaltung ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Öffnet das Fenster Erzeugen, um der Tabelle einen neuen Eintrag hinzuzufügen. Im Feld Benutzername legen Sie die Bezeichnung des Benutzerkontos fest.  Mögliche Werte: –...
Seite 113: Authentifizierungs-Liste
Gerätesicherheit [ Gerätesicherheit > Authentifizierungs-Liste ] Authentifizierungs-Liste [ Gerätesicherheit > Authentifizierungs-Liste ] In diesem Dialog verwalten Sie die Authentifizierungs-Listen. In einer Authentifizierungsliste legen Sie fest, welche Methode das Gerät für die Authentifizierung verwendet. Sie haben außerdem die Möglichkeit, den Authentifizierungslisten vordefinierte Anwendungen zuzuweisen. Das Gerät ermöglicht Benutzern den Zugriff auf das Management des Geräts, wenn diese sich mit gültigen Zugangsdaten anmelden.
Seite 114 Gerätesicherheit [ Gerätesicherheit > Authentifizierungs-Liste ] Mögliche Werte: lokal (Voreinstellung)  Das Gerät authentifiziert die Benutzer mittels der lokalen Benutzerverwaltung. Siehe Dialog Gerätesicherheit > Benutzerverwaltung. Der Authentifizierungliste defaultDot1x8021AuthList können Sie diesen Wert nicht zuweisen. radius  Das Gerät authentifiziert die Benutzer mit einen RADIUS-Server im Netz. Den RADIUS-Server legen Sie im Dialog fest.
Seite 115: Web Interface
Gerätesicherheit [ Gerätesicherheit > Authentifizierungs-Liste ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Anwendungen zuordnen Öffnet das Fenster Anwendungen zuordnen. Das linke Feld zeigt die Anwendungen, die sich der ausgewählten Liste zuordnen lassen.  Das rechte Feld zeigt die Anwendungen, die der ausgewählten Liste zugeordnet sind. ...
Seite 116: Management-Zugriff
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff ] Management-Zugriff [ Gerätesicherheit > Management-Zugriff ] Das Menü enthält die folgenden Dialoge: Server  IP-Zugriffsbeschränkung   Command Line Interface  SNMPv1/v2 Community  RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 117 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] 3.3.1 Server [ Gerätesicherheit > Management-Zugriff > Server ] Dieser Dialog ermöglicht Ihnen, die Server-Dienste einzurichten, mit denen Benutzer oder Anwen- dungen Management-Zugriff auf das Gerät erhalten. Der Dialog enthält die folgenden Registerkarten: [Information] ...
Seite 118 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] SNMPv3 Zeigt, ob der Server-Dienst, der den Zugriff auf das Gerät mit SNMP Version 3 ermöglicht, aktiv oder inaktiv ist. Siehe Registerkarte SNMP. Mögliche Werte: markiert  Server-Dienst ist aktiv. unmarkiert  Server-Dienst ist inaktiv.
Seite 119 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite [SNMP] Diese Registerkarte ermöglicht Ihnen, Einstellungen für den SNMP-Agenten des Geräts festzu- legen und den Zugriff auf das Gerät mit unterschiedlichen SNMP-Versionen ein-/auszuschalten. Der SNMP-Agent ermöglicht den Zugriff auf das Management des Geräts mit SNMP-basierten Anwendungen.
Seite 120 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] UDP-Port Legt die Nummer des UDP-Ports fest, auf dem der SNMP-Agent Anfragen von Clients entgegen- nimmt. Mögliche Werte: 1..65535 (Voreinstellung: 161)  Ausnahme: Port ist für interne Funktionen reserviert. 2222 Damit der SNMP-Agent nach einer Änderung den neuen Port verwendet, gehen Sie wie folgt vor: Klicken Sie die Schaltfläche ...
Seite 121: Funktion
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Funktion Telnet server Schaltet den Telnet-Server ein/aus. Mögliche Werte: (Voreinstellung)  Der Telnet-Server ist eingeschaltet. Der Zugriff auf das Management des Geräts ist möglich mit dem Command Line Interface über eine unverschlüsselte Telnet-Verbindung. ...
Seite 122 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Mögliche Werte:  Deaktiviert die Funktion. Die Verbindung bleibt bei Inaktivität aufgebaut. (Voreinstellung: 5) 1..160  Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite [SSH] Diese Registerkarte ermöglicht Ihnen, den SSH-Server im Gerät ein-/auszuschalten und die für SSH erforderlichen Einstellungen festzulegen.
Seite 123 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Anmerkung: Wenn der Telnet-Server ausgeschaltet ist und Sie auch den SSH-Server ausschalten, dann ist der Zugriff auf das Command Line Interface ausschließlich über die serielle Schnittstelle des Geräts möglich. Konfiguration TCP-Port Legt die Nummer des TCP-Ports fest, auf dem das Gerät SSH-Anfragen von den Clients entgegen- nimmt.
Seite 124 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Fingerabdruck-Typ Legt fest, welchen Fingerprint das Feld anzeigt. RSA-Fingerabdruck Mögliche Werte:  Das Feld RSA-Fingerabdruck zeigt den Fingerprint als hexadezimalen MD5-Hash. sha256  Das Feld zeigt den Fingerprint als Base64-codierten SHA256-Hash. RSA-Fingerabdruck RSA-Fingerabdruck Zeigt den Fingerprint des öffentlichen Host-Keys des SSH-Servers.
Seite 125 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Mögliche Werte:  Das Gerät erzeugt gegenwärtig einen RSA-Host-Key. kein  Das Gerät generiert keinen Host-Key. Key-Import Legt Pfad und Dateiname Ihres RSA-Host-Keys fest. Das Gerät akzeptiert den RSA-Schlüssel, wenn dieser die folgende Schlüssellänge aufweist: •...
Seite 126 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] [HTTP] Diese Registerkarte ermöglicht Ihnen, für den Webserver das Protokoll HTTP ein-/auszuschalten und die für HTTP erforderlichen Einstellungen festzulegen. Der Webserver liefert die grafische Benutzeroberfläche über eine unverschlüsselte HTTP-Verbin- dung aus. Deaktivieren Sie aus Sicherheitsgründen das HTTP-Protokoll, verwenden Sie statt- dessen das HTTPS-Protokoll.
Seite 127 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite [HTTPS] Diese Registerkarte ermöglicht Ihnen, für den Webserver das Protokoll HTTPS ein-/auszuschalten und die für HTTPS erforderlichen Einstellungen festzulegen. Der Webserver liefert die grafische Benutzeroberfläche über eine verschlüsselte HTTP-Verbin- dung aus.
Seite 128: Zertifikat
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Konfiguration TCP-Port Legt die Nummer des TCP-Ports fest, auf dem der Webserver HTTPS-Anfragen von den Clients entgegennimmt. Mögliche Werte: (Voreinstellung: 443) 1..65535  Ausnahme: Port ist für interne Funktionen reserviert. 2222 Fingerabdruck Der Fingerprint ist eine einfach zu prüfende, hexadezimale Ziffernfolge, die das digitale Zertifikat des HTTPS-Servers eindeutig identifiziert.
Seite 129: Zertifikat-Import
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Erzeugen Generiert ein digitales Zertifikat auf dem Gerät. Bis zum Neustart verwendet der Webserver das vorherige Zertifikat. Damit der Webserver das neu generierte Zertifikat verwendet, starten Sie den Webserver neu. Der Neustart des Webserver ist ausschließlich über das Command Line Interface möglich. Alternativ haben Sie die Möglichkeit, ein eigenes Zertifikat in das Gerät zu kopieren.
Seite 130 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Server ] Das Gerät bietet Ihnen folgende Möglichkeiten, das Zertifikat in das Gerät zu kopieren: Import vom PC  Befindet sich das Zertifikat auf Ihrem PC oder auf einem Netzlaufwerk, ziehen Sie das Zertifikat in den -Bereich.
Seite 131: Ip-Zugriffsbeschränkung
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > IP-Zugriffsbeschränkung ] 3.3.2 IP-Zugriffsbeschränkung [ Gerätesicherheit > Management-Zugriff > IP-Zugriffsbeschränkung ] Dieser Dialog bietet Ihnen die Möglichkeit, den Zugriff auf das Management des Geräts auf gewisse IP-Adressbereiche und ausgewählte IP-basierte Anwendungen zu beschränken. Bei ausgeschalteter Funktion ist der Zugriff auf das Management des Geräts von jeder belie- ...
Seite 132 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > IP-Zugriffsbeschränkung ] Mögliche Werte: 1..16  Adresse Legt die IP-Adresse des Netzes fest, von dem aus Sie den Zugriff auf das Management des Geräts erlauben. Den Netz-Bereich legen Sie fest in Spalte Netzmaske. Mögliche Werte: Gültige IPv4-Adresse (Voreinstellung: 0.0.0.0) ...
Seite 133 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > IP-Zugriffsbeschränkung ] Telnet Aktiviert/deaktiviert den Telnet-Zugriff. Mögliche Werte: markiert (Voreinstellung)  Zugriff ist aktiviert für nebenstehenden IP-Adressbereich. unmarkiert  Zugriff ist deaktiviert. Aktiviert/deaktiviert den SSH-Zugriff. Mögliche Werte: (Voreinstellung) markiert  Zugriff ist aktiviert für nebenstehenden IP-Adressbereich. unmarkiert ...
Seite 134 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > IP-Zugriffsbeschränkung ] PROFINET Aktiviert/deaktiviert den Zugriff auf den PROFINET-Server. Mögliche Werte: markiert (Voreinstellung)  Zugriff ist aktiviert für nebenstehenden IP-Adressbereich. unmarkiert  Zugriff ist deaktiviert. Aktiv Aktiviert/deaktiviert den Tabelleneintrag. Mögliche Werte: (Voreinstellung) markiert  Tabelleneintrag ist aktiviert.
Seite 135: Web
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > Web ] 3.3.3 [ Gerätesicherheit > Management-Zugriff > Web ] In diesem Dialog legen Sie Einstellungen für die grafische Benutzeroberfläche fest. Konfiguration Web-Interface Session-Timeout [min] Legt die Timeout-Zeit in Minuten fest. Bei Inaktivität beendet das Gerät nach dieser Zeit die Sitzung des angemeldeten Benutzers.
Seite 136: Command Line Interface
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > CLI ] 3.3.4 Command Line Interface [ Gerätesicherheit > Management-Zugriff > CLI ] In diesem Dialog legen Sie Einstellungen für das Command Line Interface fest. Detaillierte Infor- mationen zum Command Line Interface finden Sie im Referenzhandbuch „Command Line Inter- face“.
Seite 137 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > CLI ] Eine Änderung des Werts wird bei erneuter Anmeldung eines Benutzers wirksam. Für den Telnet-Server und den SSH-Server legen Sie das Timeout fest im Dialog Gerätesicherheit > Management-Zugriff > Server. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 138 Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > CLI ] <Tabulator>  <Zeilenumbruch>  Verbleibende Zeichen Zeigt, wie viele Zeichen im Feld noch für die Textinformation zur Verfügung stehen. Banner-Text Mögliche Werte: 1024..0  Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 139: Snmpv1/V2 Community
Gerätesicherheit [ Gerätesicherheit > Management-Zugriff > SNMPv1/v2 Community ] 3.3.5 SNMPv1/v2 Community [ Gerätesicherheit > Management-Zugriff > SNMPv1/v2 Community ] In diesem Dialog legen Sie die Community-Namen für SNMPv1/v2-Anwendungen fest. Anwendungen senden Anfragen per SNMPv1/v2 mit einem Community-Namen im SNMP-Daten- paket-Header.
Seite 140: Pre-Login-Banner
Gerätesicherheit [ Gerätesicherheit > Pre-Login-Banner ] Pre-Login-Banner [ Gerätesicherheit > Pre-Login-Banner ] Dieser Dialog ermöglicht Ihnen, Benutzern einen Begrüßungs- oder Hinweistext anzuzeigen, bevor diese sich anmelden. Die Benutzer sehen den Text im Login-Dialog der grafischen Benutzeroberfläche und im Command Line Interface. Benutzer, die sich mit SSH anmelden, sehen den Text – abhängig vom verwendeten Client –...
Seite 141 Gerätesicherheit [ Gerätesicherheit > Pre-Login-Banner ] Verbleibende Zeichen Zeigt, wie viele Zeichen im Feld noch zur Verfügung stehen. Banner-Text Mögliche Werte: 512..0  Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 142: Netzsicherheit
Netzsicherheit [ Netzsicherheit > Übersicht ] 4 Netzsicherheit Das Menü enthält die folgenden Dialoge: Netzsicherheit Übersicht  Port-Sicherheit  802.1X Port-Authentifizierung  RADIUS    Netzsicherheit Übersicht [ Netzsicherheit > Übersicht ] Dieser Dialog zeigt die im Gerät verwendeten Netzsicherheits-Regeln. Parameter Port/VLAN Legt fest, ob das Gerät VLAN- und/oder portbasierte Regeln anzeigt.
Seite 143 Netzsicherheit [ Netzsicherheit > Übersicht ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 144: Port-Sicherheit
Netzsicherheit [ Netzsicherheit > Port-Sicherheit ] Port-Sicherheit [ Netzsicherheit > Port-Sicherheit ] Das Gerät ermöglicht Ihnen, ausschließlich Datenpakete von erwünschten Absendern auf einem Port zu vermitteln. Wenn diese Funktion eingeschaltet ist, prüft das Gerät die VLAN-ID und die MAC-Adresse des Absenders, bevor es ein Datenpaket vermittelt. Die Datenpakete anderer Absender verwirft das Gerät und protokolliert dieses Ereignis.
Seite 145 Netzsicherheit [ Netzsicherheit > Port-Sicherheit ] Konfiguration Auto-Disable Aktiviert/deaktiviert die Funktion für Port-Sicherheit. Auto-Disable Mögliche Werte: markiert  Die Funktion für ist aktiv. Auto-Disable Port-Sicherheit Markieren Sie zusätzlich das Kontrollkästchen in Spalte für die gewünschten Ports. Auto-Disable (Voreinstellung) unmarkiert  Die Funktion für ist inaktiv.
Seite 146 Netzsicherheit [ Netzsicherheit > Port-Sicherheit ] Auto-Disable Aktiviert/deaktiviert die Funktion für die Parameter, deren Einhaltung die Funktion Auto-Disable Port- auf dem Port überwacht. Sicherheit Mögliche Werte: markiert (Voreinstellung)  Die Funktion ist auf dem Port aktiv. Auto-Disable Voraussetzung ist, dass im Rahmen das Kontrollkästchen markiert ist.
Seite 147 Netzsicherheit [ Netzsicherheit > Port-Sicherheit ] Mögliche Werte:  Deaktiviert das automatische Erfassen der Absender auf diesem Port. (Voreinstellung: 600) 1..600  Statisches Limit Legt die Obergrenze fest für die Anzahl der mit dem Port verknüpften Absender (Statische Einträge (x/y)). Das Fenster Wizard, Dialog MAC-Adressen, unterstützt Sie dabei, den Port mit einem oder mehreren erwünschten Absendern zu verknüpfen.
Seite 148 Netzsicherheit [ Netzsicherheit > Port-Sicherheit ] [Port-Sicherheit (Wizard)] Das Fenster unterstützt Sie dabei, die Ports mit einem oder mehreren erwünschten Absen- Wizard dern zu verknüpfen. Wenn Sie die Einstellungen festgelegt haben, klicken Sie die Schaltfläche Fertig. Anmerkung: Das Gerät speichert die mit dem Port verknüpften Absender so lange, bis Sie das Prüfen der Absender auf dem betreffenden Port oder im Rahmen Funktiondeaktivieren.
Seite 149 Netzsicherheit [ Netzsicherheit > Port-Sicherheit ] Statische Einträge (x/y) Zeigt VLAN-ID und MAC-Adresse der mit dem Port verknüpften, erwünschten Absender. Über dem Feld zeigt das Gerät die Anzahl der mit dem Port verknüpften Absender sowie die Ober- grenze. Die Obergrenze für die Anzahl der Einträge legen Sie fest in der Tabelle, Feld Statisches Limit.
Seite 150: Port-Authentifizierung
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung ] 802.1X Port-Authentifizierung [ Netzsicherheit > 802.1X Port-Authentifizierung ] Mit der portbasierten Zugriffskontrolle gemäß IEEE 802.1X kontrolliert das Gerät den Zugriff ange- schlossener Endgeräte auf das Netz. Das Gerät (Authenticator) ermöglicht einem Endgerät (Supplicant) den Zugriff auf das Netz, wenn dieses sich mit gültigen Zugangsdaten anmeldet. Authenticator und Endgeräte kommunizieren über das Authentisierungsprotokoll EAPoL (Exten- sible Authentication Protocol over LANs).
Seite 151: 802.1X Global
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Global ] 4.3.1 802.1X Global [ Netzsicherheit > 802.1X Port-Authentifizierung > Global ] Dieser Dialog ermöglicht Ihnen, grundlegende Einstellungen für die portbasierte Zugriffskontrolle festzulegen. Funktion Funktion Schaltet die Funktion ein/aus. 802.1X Port-Authentifizierung Mögliche Werte: ...
Seite 152 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Global ] Monitor-Mode Aktiviert/deaktiviert den Monitor-Modus. Mögliche Werte: markiert  Der Monitor-Modus ist eingeschaltet. Das Gerät überwacht die Authentifizierung und hilft bei der Fehlerdiagnose. Wenn sich ein Endgerät erfolglos anmeldet, gewährt das Gerät dem Endgerät Zugriff auf das Netz. unmarkiert (Voreinstellung) ...
Seite 153: Port-Konfiguration
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration ] 4.3.2 802.1X Port-Konfiguration [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration ] Dieser Dialog ermöglicht Ihnen, die Zugriffseinstellungen für jeden Port festzulegen. Tabelle Port Zeigt die Nummer des Ports. Port-Initialisierung Aktiviert/deaktiviert das Initialisieren des Ports, um die Zugriffskontrolle auf dem Port zu aktivieren oder in den Initialzustand zurückzusetzen.
Seite 154 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration ] authenticating  authenticated  aborting  held  forceAuth  forceUnauth  Authentifizierungs-Zustand Backend Zeigt den gegenwärtigen Zustand der Verbindung zum Authentifizierungs-Server (Backend Authentication state). Mögliche Werte: request  response  erfolgreich ...
Seite 155 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration ] Ruheperiode [s] Legt die Zeitspanne in Sekunden fest, in welcher der Authenticator nach einem erfolglosen Anmel- deversuch keine erneute Anmeldung des Endgeräts akzeptiert (Ruheperiode [s]). Mögliche Werte: 0..65535 (Voreinstellung: 60)  Sendeperiode [s] Legt die Zeit in Sekunden fest, nach welcher der Authenticator das Endgerät auffordert, sich erneut anzumelden.
Seite 156 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration ] Zuweisungsgrund Zeigt den Grund für die Zuweisung der VLAN-ID. Dieser Wert gilt ausschließlich dann, wenn für den Port in Spalte der Wert festgelegt ist. Port-Kontrolle auto Mögliche Werte: notAssigned (Voreinstellung)  radius ...
Seite 157 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration ] Gast-VLAN-Intervall Legt die Zeitspanne in Sekunden fest, in welcher der Authenticator nach Anschließen des Endge- räts auf EAPOL-Datenpakete wartet. Läuft diese Zeit ab, gewährt der Authenticator dem Endgerät Zugriff auf das Netz und weist den Port dem in Spalte Gast VLAN-ID festgelegten Gast-VLAN zu.
Seite 158: Port-Clients
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Clients ] 4.3.3 802.1X Port-Clients [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Clients ] Dieser Dialog zeigt Informationen über die angeschlossenen Endgeräte. Tabelle Port Zeigt die Nummer des Ports. Benutzername Zeigt den Benutzernamen, mit dem sich das Endgerät angemeldet hat. MAC-Adresse Zeigt die MAC-Adresse des Endgeräts.
Seite 159 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Clients ] Aktion beim Beenden Zeigt die Aktion, die das Gerät bei Ablauf der Anmeldung ausführt. Mögliche Werte: default  reauthenticate  Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 160: Eapol-Portstatistiken
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Statistiken ] 4.3.4 802.1X EAPOL-Portstatistiken [ Netzsicherheit > 802.1X Port-Authentifizierung > Statistiken ] Dieser Dialog zeigt, welche EAPOL-Datenpakete das Gerät für die Authentifizierung der Endgeräte gesendet und empfangen hat. Tabelle Port Zeigt die Nummer des Ports. Empfangene Pakete Zeigt, wie viele EAPOL-Datenpakete insgesamt das Gerät auf dem Port empfangen hat.
Seite 161 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Statistiken ] Empfangene Error-Pakete Zeigt, wie viele EAPOL-Datenpakete mit ungültigem Packet-Body-Length-Feld das Gerät auf dem Port empfangen hat. Paket-Version Zeigt die Protokoll-Versionsnummer des EAPOL-Datenpakets, welches das Gerät auf dem Port zuletzt empfangen hat. Quelle des zuletzt empfangenen Pakets Zeigt die Absender-MAC-Adresse des EAPOL-Datenpakets, welches das Gerät auf dem Port zuletzt empfangen hat.
Seite 162: Port-Authentifizierung-Historie
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Authentifizierung-Historie ] 4.3.5 802.1X Port-Authentifizierung-Historie [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Authentifizierung-Historie ] Das Gerät protokolliert den Authentifizierungsvorgang der Endgeräte, die an seinen Ports ange- schlossen sind. Dieser Dialog zeigt die bei der Authentifizierung erfassten Informationen. Tabelle Port Zeigt die Nummer des Ports.
Seite 163 Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Port-Authentifizierung-Historie ] Zuweisungs-Typ Zeigt die Art des VLAN, das der Authenticator dem Port zugewiesen hat. Mögliche Werte: default  radius  unauthenticatedVlan  guestVlan  monitorVlan  notAssigned  Zuweisungsgrund Zeigt den Grund für die Zuweisung der VLAN-ID und des VLAN-Typs. 802.1X Port-Authentifizierung-Historie Port Vereinfacht die Anzeige und zeigt in der Tabelle ausschließlich die Einträge, die den hier ausge-...
Seite 164: Integrierter Authentifikations-Server
Netzsicherheit [ Netzsicherheit > 802.1X Port-Authentifizierung > Integrierter Authentifikations-Server ] 4.3.6 802.1X Integrierter Authentifikations-Server [ Netzsicherheit > 802.1X Port-Authentifizierung > Integrierter Authentifikations-Server ] Der Integrierte Authentifikationsserver (IAS) ermöglicht Ihnen, Endgeräte per IEEE 802.1X zu authentifizieren. Im Vergleich zu RADIUS hat der IAS einen sehr eingeschränkten Funktionsum- fang.
Seite 165: Radius
Netzsicherheit [ Netzsicherheit > RADIUS ] RADIUS [ Netzsicherheit > RADIUS ] Das Gerät ist ab Werk so eingestellt, dass es Benutzer anhand der lokalen Benutzerverwaltung authentifiziert. Mit zunehmender Größe eines Netzes jedoch steigt der Aufwand, die Zugangsdaten der Benutzer über Geräte hinweg konsistent zu halten. RADIUS (Remote Authentication Dial-In User Service) ermöglicht Ihnen, die Benutzer an zentraler Stelle im Netz zu authentifizieren und zu autorisieren.
Seite 166 Netzsicherheit [ Netzsicherheit > RADIUS > Global ] 4.4.1 RADIUS Global [ Netzsicherheit > RADIUS > Global ] Dieser Dialog ermöglicht Ihnen, grundlegende Einstellungen für RADIUS festzulegen. RADIUS-Konfiguration Anfragen (max.) Legt fest, wie viele Male das Gerät eine unbeantwortete Anfrage an den Authentication-Server wiederholt, bevor es die Anfrage an einen anderen Authentication-Server sendet.
Seite 167 Netzsicherheit [ Netzsicherheit > RADIUS > Global ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Zurücksetzen Löscht die Statistik im Dialog Netzsicherheit > RADIUS > Authentication-Statistiken und die Statistik im Dialog Netzsicherheit > RADIUS > Accounting-Statistiken.
Seite 168: Radius Authentication-Server
Netzsicherheit [ Netzsicherheit > RADIUS > Authentication-Server ] 4.4.2 RADIUS Authentication-Server [ Netzsicherheit > RADIUS > Authentication-Server ] Dieser Dialog ermöglicht Ihnen, bis zu 8 Authentication-Server festzulegen. Ein Authentication- Server authentifiziert und autorisiert die Benutzer, wenn das Gerät die Zugangsdaten an ihn weiter- leitet.
Seite 169 Netzsicherheit [ Netzsicherheit > RADIUS > Authentication-Server ] Primärer Server Kennzeichnet den Authentication-Server als primär oder sekundär. Mögliche Werte: markiert  Der Server ist als primärer Authentication-Server gekennzeichnet. Das Gerät sendet die Zugangsdaten zum Authentifizieren der Benutzer an diesen Authentication-Server. Wenn Sie mehrere Server markieren, kennzeichnet das Gerät den zuletzt markierten Server als primären Authentication-Server.
Seite 170: Radius Accounting-Server
Netzsicherheit [ Netzsicherheit > RADIUS > Accounting-Server ] 4.4.3 RADIUS Accounting-Server [ Netzsicherheit > RADIUS > Accounting-Server ] Dieser Dialog ermöglicht Ihnen, bis zu 8 Accounting-Server festzulegen. Ein Accounting-Server erfasst die während der Port-Authentifizierung gemäß IEEE 802.1X angefallenen Verkehrsdaten. Voraussetzung ist, dass im Menü die Funktion einge- Netzsicherheit >...
Seite 171 Netzsicherheit [ Netzsicherheit > RADIUS > Accounting-Server ] Secret Zeigt ****** (Sternchen), wenn ein Passwort festgelegt ist, mit dem sich das Gerät beim Server anmeldet. Um das Passwort zu ändern, klicken Sie in das betreffende Feld. Mögliche Werte: Alphanumerische ASCII-Zeichenfolge mit 1..16 Zeichen ...
Seite 172: Radius Authentication Statistiken
Netzsicherheit [ Netzsicherheit > RADIUS > Authentication-Statistiken ] 4.4.4 RADIUS Authentication Statistiken [ Netzsicherheit > RADIUS > Authentication-Statistiken ] Dieser Dialog zeigt Informationen über die Kommunikation zwischen dem Gerät und dem Authen- tication-Server. Die Tabelle zeigt die Informationen für jeden Server in einer separaten Zeile. Um die Statistik zu löschen, klicken Sie im Dialog die Schaltfläche Netzsicherheit >...
Seite 173 Netzsicherheit [ Netzsicherheit > RADIUS > Authentication-Statistiken ] Fehlerhafter Authentifikator Zeigt, wie viele Access-Response-Datenpakete mit ungültigem Authentifikator das Gerät vom Server empfangen hat. Offene Anfragen Zeigt, wie viele Access-Request-Datenpakete das Gerät an den Server gesendet hat, auf die es noch keine Antwort vom Server empfangen hat. Timeouts Zeigt, wie viele Male die Antwort des Servers vor Ablauf der voreingestellten Wartezeit ausge- blieben ist.
Seite 174: Radius Accounting-Statistiken
Netzsicherheit [ Netzsicherheit > RADIUS > Accounting-Statistiken ] 4.4.5 RADIUS Accounting-Statistiken [ Netzsicherheit > RADIUS > Accounting-Statistiken ] Dieser Dialog zeigt Informationen über die Kommunikation zwischen dem Gerät und dem Accoun- ting-Server. Die Tabelle zeigt die Informationen für jeden Server in einer separaten Zeile. Um die Statistik zu löschen, klicken Sie im Dialog die Schaltfläche Netzsicherheit >...
Seite 175: Dos
Netzsicherheit [ Netzsicherheit > DoS ] Timeouts Zeigt, wie viele Male die Antwort des Servers vor Ablauf der voreingestellten Wartezeit ausge- blieben ist. Unbekannte Pakete Zeigt, wie viele Datenpakete mit unbekanntem Datentyp das Gerät auf dem Accounting-Port vom Server empfangen hat. Verworfene Pakete Zeigt, wie viele Datenpakete das Gerät auf dem Accounting-Port vom Server empfangen und anschließend verworfen hat.
Seite 176 Netzsicherheit [ Netzsicherheit > DoS > Global ] 4.5.1 DoS Global [ Netzsicherheit > DoS > Global ] In diesem Dialog legen Sie die DoS-Einstellungen für die Protokolle TCP/UDP, IP und ICMP fest. TCP/UDP Scanner nutzen Port-Scans, um Angriffe auf das Netz vorzubreiten. Der Scanner verwendet unter- schiedliche Techniken, um aktive Geräte und offene Ports zu ermitteln.
Seite 177 Netzsicherheit [ Netzsicherheit > DoS > Global ] SYN/FIN-Filter Aktiviert/deaktiviert den SYN/FIN-Filter. Das Gerät erkennt eingehende Datenpakete mit gleichzeitig gesetzten TCP-Flags SYN und FIN und verwirft diese. Mögliche Werte: markiert  Der Filter ist aktiv. unmarkiert (Voreinstellung)  Der Filter ist inaktiv. TCP-Offset-Protection Aktiviert/deaktiviert den TCP-Offset-Schutz.
Seite 178 Netzsicherheit [ Netzsicherheit > DoS > Global ] Dieser Rahmen ermöglicht Ihnen, den Land-Attack-Filter zu aktivieren und zu deaktivieren. Bei der Land-Attack-Methode sendet die angreifende Station Datenpakete, deren Quell- und Zieladresse identisch mit denen des Empfängers ist. Wenn Sie diesen Filter aktivieren, erkennt das Gerät Datenpakete mit identischer Quell- und Zieladresse und verwirft diese.
Seite 179: Acl
Netzsicherheit [ Netzsicherheit > ACL ] Erlaubte Payload-Größe [Byte] Legt die maximal erlaubte Payload-Größe von ICMP-Paketen in Byte fest. Markieren Sie das Kontrollkästchen Anhand Paket-Größe verwerfen, wenn Sie eingehende Datenpa- kete verwerfen möchten, deren Payload-Größe die maximal erlaubte Größe von ICMP-Paketen überschreitet.
Seite 180 Netzsicherheit [ Netzsicherheit > ACL ] In der Voreinstellung vermittelt das Gerät jedes Datenpaket. Sobald Sie einem Port oder VLAN eine Access-Control-Liste zuweisen, ändert sich dort dieses Verhalten. An das Ende einer Access- Control-Liste fügt das Gerät eine implizite Deny-All-Regel ein. Demzufolge verwirft das Gerät Datenpakete, die keines der Regel-Kriterien erfüllen.
Seite 181: Acl Ipv4-Regel
Netzsicherheit [ Netzsicherheit > ACL > IPv4-Regel ] 4.6.1 ACL IPv4-Regel [ Netzsicherheit > ACL > IPv4-Regel ] In diesem Dialog legen Sie die Regeln fest, die das Gerät auf IP-Datenpakete anwendet. Eine Access-Control-Liste (Gruppe) enthält eine oder mehrere Regeln. Das Gerät wendet die Regeln einer Access-Control-Liste nacheinander an, zuerst die Regel mit dem kleinsten Wert in Spalte Index.
Seite 182 Netzsicherheit [ Netzsicherheit > ACL > IPv4-Regel ] Gültige IPv4-Adresse  Das Gerät wendet die Regel auf IP-Datenpakete mit der festgelegten Quelladresse an. Verwenden Sie das Zeichen als Platzhalter. Beispiel 192.?.?.32: Das Gerät wendet die Regel auf IP-Datenpakete an, deren Quelladresse 192.
Seite 183 Netzsicherheit [ Netzsicherheit > ACL > IPv4-Regel ] Quell-TCP/UDP-Port Legt den Quell-Port der IP-Datenpakete fest, auf die das Gerät die Regel anwendet. Vorausset- zung ist, dass Sie in Spalte den Wert oder festlegen. Protokoll Mögliche Werte: (Voreinstellung)  Das Gerät wendet die Regel auf jedes IP-Datenpaket an, ohne den Quell-Port zu berücksich- tigen.
Seite 184 Netzsicherheit [ Netzsicherheit > ACL > IPv4-Regel ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Öffnet das Fenster Erzeugen, um der Tabelle einen neuen Eintrag hinzuzufügen. Im Feld Gruppenname legen Sie den Namen der Access-Control-Liste fest, der die Regel ange- ...
Seite 185: Acl Mac-Regel
Netzsicherheit [ Netzsicherheit > ACL > MAC-Regel ] 4.6.2 ACL MAC-Regel [ Netzsicherheit > ACL > MAC-Regel ] In diesem Dialog legen Sie die Regeln fest, die das Gerät auf MAC-Datenpakete anwendet. Eine Access-Control-Liste (Gruppe) enthält eine oder mehrere Regeln. Das Gerät wendet die Regeln einer Access-Control-Liste nacheinander an, zuerst die Regel mit dem kleinsten Wert in Spalte Index.
Seite 186 Netzsicherheit [ Netzsicherheit > ACL > MAC-Regel ] Ziel-MAC-Adresse Legt die Zieladresse der MAC-Datenpakete fest, auf die das Gerät die Regel anwendet. Mögliche Werte: ??:??:??:??:??:?? (Voreinstellung)  Das Gerät wendet die Regel auf MAC-Datenpakete mit beliebiger Zieladresse an. Gültige MAC-Adresse ...
Seite 187 Netzsicherheit [ Netzsicherheit > ACL > MAC-Regel ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Öffnet das Fenster Erzeugen, um der Tabelle einen neuen Eintrag hinzuzufügen. Im Feld Gruppenname legen Sie den Namen der Access-Control-Liste fest, der die Regel ange- ...
Seite 188: Acl Zuweisung
Netzsicherheit [ Netzsicherheit > ACL > Zuweisung ] 4.6.3 ACL Zuweisung [ Netzsicherheit > ACL > Zuweisung ] Dieser Dialog ermöglicht Ihnen, den Ports und VLANs des Geräts eine oder mehrere Access- Control-Listen zuzuweisen. Mit dem Zuweisen einer Priorität legen Sie die Reihenfolge der Abar- beitung fest, sofern Sie einem Port oder VLAN mehrere Access-Control-Listen zugewiesen haben.
Seite 189 Netzsicherheit [ Netzsicherheit > ACL > Zuweisung ] VLAN-ID Zeigt das VLAN, dem die Access-Control-Liste zugewiesen ist. Das Feld bleibt leer, wenn die Access-Control-Liste einem Port zugewiesen ist. Richtung Zeigt, dass das Gerät die Access-Control-Liste auf empfangene Datenpakete anwendet. Priorität Zeigt die Priorität der Access-Control-Liste.
Seite 190: Switching
Switching [ Switching > Global ] 5 Switching Das Menü enthält die folgenden Dialoge: Switching Global  Lastbegrenzer  Filter für MAC-Adressen  IGMP-Snooping  Time-Sensitive Networking  MRP-IEEE  GARP  QoS/Priority  VLAN  L2-Redundanz  Switching Global [ Switching >...
Seite 191 Switching [ Switching > Global ] Aging-Time [s] Legt die Aging-Zeit in Sekunden fest. Mögliche Werte: 10..500000 (Voreinstellung: 30)  Das Gerät überwacht das Alter der gelernten Unicast-MAC-Adressen. Adresseinträge, die ein bestimmtes Alter (Aging-Zeit) überschreiten, löscht das Gerät aus seiner Adresstabelle. Die Adresstabelle finden Sie im Dialog Switching >...
Seite 192: Lastbegrenzer
Switching [ Switching > Lastbegrenzer ] Lastbegrenzer [ Switching > Lastbegrenzer ] Das Gerät ermöglicht Ihnen, den Datenverkehr an den Ports zu begrenzen, um auch bei hohem Datenverkehr einen stabilen Betrieb zu ermöglichen. Wenn der Verkehr an einem Port den einge- gebenen Grenzwert überschreitet, dann verwirft das Gerät die Überlast auf diesem Port.
Seite 193 Switching [ Switching > Lastbegrenzer ] Broadcast-Grenzwert Legt den Grenzwert für empfangene Broadcasts auf diesem Port fest. Mögliche Werte: 0..14880000 (Voreinstellung: 0)  Der Wert deaktiviert die Lastbegrenzerfunktion auf diesem Port. Wenn Sie in Spalte den Wert auswählen, dann geben Sie einen Grenzwert Einheit Prozent ...
Seite 194 Switching [ Switching > Lastbegrenzer ] Grenzwert f. Pakete m. unbekannter Zieladresse Legt den Grenzwert für empfangene Unicasts mit unbekannter Zieladresse auf diesem Port fest. Mögliche Werte: 0..14880000 (Voreinstellung: 0)  Der Wert deaktiviert die Lastbegrenzerfunktion auf diesem Port. Wenn Sie in Spalte den Wert auswählen, dann geben Sie einen Grenzwert Einheit...
Seite 195: Filter Für Mac-Adressen
Switching [ Switching > Filter für MAC-Adressen ] Filter für MAC-Adressen [ Switching > Filter für MAC-Adressen ] Dieser Dialog ermöglicht Ihnen, Adressfilter für die Adresstabelle anzuzeigen und zu bearbeiten. Adressfilter legen die Vermittlungsweise der Datenpakete im Gerät anhand der Ziel-MAC-Adresse fest.
Seite 196 Switching [ Switching > Filter für MAC-Adressen ] <Port-Nummer> Zeigt, wie der betreffende Port Datenpakete vermittelt, die an nebenstehende Zieladresse adres- siert sind. Mögliche Werte: –  Der Port vermittelt keine Datenpakete an die Zieladresse. learned  Der Port vermittelt Datenpakete an die Zieladresse. Das Gerät hat den Filter anhand empfan- gener Datenpakete automatisch eingerichtet.
Seite 197: Igmp-Snooping
Switching [ Switching > IGMP-Snooping ] IGMP-Snooping [ Switching > IGMP-Snooping ] Das Internet Group Management Protocol (IGMP) ist ein Protokoll für das dynamische Verwalten von Multicast-Gruppen. Das Protokoll beschreibt das Vermitteln von Multicast-Datenpaketen zwischen Routern und Endgeräten auf Schicht 3. Das Gerät ermöglicht Ihnen, mit der IGMP-Snooping-Funktion die IGMP-Mechanismen auch auf Schicht 2 zu nutzen: Ohne IGMP-Snooping vermittelt das Gerät die Multicast-Datenpakete an jeden Port.
Seite 198: Igmp-Snooping Global
Switching [ Switching > IGMP-Snooping > Global ] 5.4.1 IGMP-Snooping Global [ Switching > IGMP-Snooping > Global ] Dieser Dialog ermöglicht Ihnen, das IGMP-Snooping-Protokoll im Gerät einzuschalten sowie pro Port und pro VLAN zu konfigurieren. Funktion Funktion Schaltet die Funktion im Gerät ein/aus.
Seite 199 Switching [ Switching > IGMP-Snooping > Global ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite IGMP-Snooping-Zähler zurücksetzen Entfernt die IGMP-Snooping-Einträge und setzt den Zähler im Rahmen Information auf 0. RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 200: Igmp-Snooping Konfiguration
Switching [ Switching > IGMP-Snooping > Konfiguration ] 5.4.2 IGMP-Snooping Konfiguration [ Switching > IGMP-Snooping > Konfiguration ] Dieser Dialog ermöglicht Ihnen, die Funktion IGMP-Snooping im Gerät einzuschalten sowie pro Port und pro VLAN zu konfigurieren. Der Dialog enthält die folgenden Registerkarten: [VLAN-ID] ...
Seite 201 Switching [ Switching > IGMP-Snooping > Konfiguration ] Mögliche Werte: 2..3600 (Voreinstellung: 260)  Max. Antwortzeit Legt die Zeit in Sekunden fest, in der die Mitglieder einer Multicast-Gruppe auf ein Query-Daten- paket antworten sollen. Die Mitglieder wählen für ihre Antwort einen zufälligen Zeitpunkt innerhalb der Antwortzeit (Response Time) aus.
Seite 202 Switching [ Switching > IGMP-Snooping > Konfiguration ] Tabelle Port Zeigt die Nummer des Ports. Aktiv Aktiviert/deaktiviert die Funktion für diesen Port. IGMP-Snooping Voraussetzung ist, dass die Funktion global aktiviert ist. IGMP-Snooping Mögliche Werte: markiert  IGMP-Snooping ist auf diesem Port eingeschaltet. Der Port ist für den Multicast-Datenstrom angemeldet.
Seite 203 Switching [ Switching > IGMP-Snooping > Konfiguration ] Fast-Leave-Admin-Modus Aktiviert/deaktiviert die Fast-Leave-Funktion für diesen Port. Mögliche Werte: markiert  Wenn die Fast-Leave-Funktion eingeschaltet ist und das Gerät eine IGMP-Leave-Nachricht aus einer Multicast-Gruppe erhält, entfernt es sofort den Eintrag aus seiner Adresstabelle. (Voreinstellung) unmarkiert ...
Seite 204: Igmp-Snooping Erweiterungen
Switching [ Switching > IGMP-Snooping > Snooping Erweiterungen ] 5.4.3 IGMP-Snooping Erweiterungen [ Switching > IGMP-Snooping > Snooping Erweiterungen ] Dieser Dialog ermöglicht Ihnen, für eine VLAN-ID einen Port auszuwählen und den Port zu konfi- gurieren. Tabelle VLAN-ID Zeigt die ID des VLANs, für das der Tabelleneintrag gilt. <Port-Nummer>...
Seite 205 Switching [ Switching > IGMP-Snooping > Snooping Erweiterungen ] Display categories Erhöht die Übersichtlichkeit der Anzeige. Die Tabelle hebt Zellen hervor, die den ausgewählten Wert enthalten. Dies erleichtert das bedarfsgerechte Analysieren und Sortieren der Tabelle. Learned (L)  Die Tabelle zeigt Zellen, die den Wert und gegebenenfalls weitere mögliche Werte enthalten.
Seite 206 Switching [ Switching > IGMP-Snooping > Snooping Erweiterungen ] [Selection VLAN/Port (Wizard) – Selection VLAN/Port] VLAN-ID Auswahl der ID des VLANs. Mögliche Werte: 1..4042  Port Auswahl des Ports. Mögliche Werte: <Port-Nummer>  [Selection VLAN/Port (Wizard) – Konfiguration] VLAN-ID Zeigt die ID des ausgewählten VLANs. Port Zeigt die Nummer des ausgewählten Ports.
Seite 207: Igmp Snooping-Querier
Switching [ Switching > IGMP-Snooping > Querier ] 5.4.4 IGMP Snooping-Querier [ Switching > IGMP-Snooping > Querier ] Das Gerät ermöglicht Ihnen, einen Multicast-Stream ausschließlich an die Ports zu vermitteln, an denen ein Multicast-Empfänger angeschlossen ist. Um zu ermitteln, an welchen Ports Multicast-Empfänger angeschlossen sind, sendet das Gerät in einem einstellbaren Intervall Query-Datenpakete an die Ports.
Seite 208 Switching [ Switching > IGMP-Snooping > Querier ] Query-Intervall [s] Legt die Zeitspanne in Sekunden fest, nach der das Gerät selbst General-Query-Datenpakete generiert, wenn es Query-Datenpakete vom Multicast-Router empfangen hat. Mögliche Werte: 1..1800 (Voreinstellung: 60)  Ablauf-Intervall [s] Legt die Zeitspanne in Sekunden fest, nach der ein aktiver Querier aus dem Passivzustand wieder in den Aktivzustand wechselt, wenn er länger als hier festgelegt keine Query-Pakete empfängt.
Seite 209 Switching [ Switching > IGMP-Snooping > Querier ] Adresse Legt die IP-Adresse fest, die das Gerät als Absenderadresse in generierte Datenpakete mit allge- meinen Abfragen einfügt. Verwenden Sie die Adresse des Multicast-Routers. Mögliche Werte: Gültige IPv4-Adresse (Voreinstellung: 0.0.0.0)  Protokoll-Version Zeigt die IGMP-Protokoll-Version der General-Query-Datenpakete.
Seite 210: Igmp Snooping Multicasts
Switching [ Switching > IGMP-Snooping > Multicasts ] 5.4.5 IGMP Snooping Multicasts [ Switching > IGMP-Snooping > Multicasts ] Das Gerät ermöglicht Ihnen, festzulegen, wie es Datenpakete unbekannter Multicast-Adressen vermittelt: Entweder verwirft das Gerät diese Datenpakete, flutet sie an jeden Port oder vermittelt sie ausschließlich an die Ports, die zuvor Query-Pakete empfangen haben.
Seite 211: Time-Sensitive Networking
Switching [ Switching > TSN ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Time-Sensitive Networking [ Switching > TSN ] Das Menü enthält die folgenden Dialoge: TSN Konfiguration  TSN Gate Control List  RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 212 Switching [ Switching > TSN > Konfiguration ] 5.5.1 TSN Konfiguration [ Switching > TSN > Konfiguration ] In diesem Dialog schalten Sie die Funktion ein-/aus und legen die Zeit-Einstellungen fest. Das Gerät unterstützt das in IEEE 802.1 Qbv definierte Time-aware Queuing. Diese Funktion ermöglicht den TSN-fähigen Ports, die Datenpakete jeder Verkehrsklasse planmäßig zu über- tragen –...
Seite 213 Switching [ Switching > TSN > Konfiguration ] Mögliche Werte: TT.MM.JJ  Tag.Monat.Jahr (abhängig von den Spracheinstellungen Ihres Web-Browsers) hh:mm:ss  Stunde:Minute:Sekunde 0..999999999  Legt den zeitlichen Versatz in Nanosekunden fest. Anmerkung: Wenn Sie die Basiszeit in der Zukunft festlegen, beginnt der Zyklus um so viele Sekunden früher wie im Feld festgelegt ist.
Seite 214: Tsn Gate Control List
Switching [ Switching > TSN > Gate Control List ] Port-Zustand Zeigt den Zustand des Zyklus auf dem Port. Mögliche Werte: running  Der Zyklus wird ausgeführt. Der Port wendet den im Dialog festgelegten Switching > TSN > Gate Control List > Konfiguriert Zyklus an.
Seite 215 Switching [ Switching > TSN > Gate Control List > Konfiguriert ] 5.5.2.1 TSN Konfigurierte Gate Control List [ Switching > TSN > Gate Control List > Konfiguriert ] In diesem Dialog legen Sie für die TSN-fähigen Ports die Zeitschlitze des Zyklus fest. Mit Hinzu- fügen eines Tabelleneintrags legen Sie die geöffneten Gates und die Dauer des Zeitschlitzes fest.
Seite 216 Switching [ Switching > TSN > Gate Control List > Konfiguriert ] Löschen Entfernt das Template, das der Gate-Control-Liste zugewiesen ist. Danach sind der Gate-Control- Liste keine Einträge mehr zugeordnet. Tabelle Index Zeigt die Positionsnummer des Eintrags in der Gate-Control-Liste, welche die chronologische Reihenfolge der Zeitschlitze festlegt.
Seite 217 Switching [ Switching > TSN > Gate Control List > Konfiguriert ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 218: 5.5.2.2 Tsn Aktuelle Gate Control List
Switching [ Switching > TSN > Gate Control List > Aktuell ] 5.5.2.2 TSN Aktuelle Gate Control List [ Switching > TSN > Gate Control List > Aktuell ] In diesem Dialog überwachen Sie die gegenwärtigen Einstellungen des Zyklus für die TSN-fähigen Ports.
Seite 219: Mrp-Ieee
Switching [ Switching > MRP-IEEE ] MRP-IEEE [ Switching > MRP-IEEE ] Die Erweiterung IEEE 802.1ak der Norm IEEE 802.1Q führte das Multiple Registration Protocol (MRP) als Ersatz für das Generic Attribute Registration Protocol (GARP) ein. Zudem änderte und ersetzte das IEEE die GARP-Anwendungen, das GARP Multicast Registration Protocol (GMRP) und das GARP VLAN Registration Protocol (GVRP).
Seite 220: Mrp-Ieee Konfiguration
Switching [ Switching > MRP-IEEE > Konfiguration ] 5.6.1 MRP-IEEE Konfiguration [ Switching > MRP-IEEE > Konfiguration ] Dieser Dialog ermöglicht Ihnen, die verschiedenen MRP-Timer einzurichten. Mit der Aufrechterhal- tung einer Beziehung zwischen den verschiedenen Timer-Werten arbeitet das Protokoll effizient bei geringerer Wahrscheinlichkeit von unnötigen Attributrücknahmen und erneuten Registrie- rungen.
Seite 221: Mrp-Ieee Multiple Mac Registration Protocol
Switching [ Switching > MRP-IEEE > MMRP ] 5.6.2 MRP-IEEE Multiple MAC Registration Protocol [ Switching > MRP-IEEE > MMRP ] Das Multiple MAC Registration Protocol (MMRP) ermöglicht Endgeräten und MAC-Switches das Registrieren und Deregistrieren von Gruppen-Mitgliedschaften und individuellen MAC-Adressen- Informationen in Switches, die sich im selben LAN befinden.
Seite 222 Switching [ Switching > MRP-IEEE > MMRP ] Konfiguration Periodische State-Machine Schaltet die globale Periodic-State-Machine im Gerät ein/aus. Mögliche Werte:  Bei global eingeschalteter MMRP-Funktion überträgt das Gerät MMRP-Nachrichten im Intervall von 1 Sekunde an die an MMRP teilnehmenden Ports. (Voreinstellung) ...
Seite 223 Switching [ Switching > MRP-IEEE > MMRP ] [Service-Requirement] Diese Registerkarte enthält für jedes aktive VLAN Weiterleitungsparameter die festlegen, für welche Ports die Multicast-Weiterleitung zutrifft. Das Gerät ermöglicht Ihnen, VLAN-Ports als Forward all oder Forbidden statisch einzurichten. Den Wert Forbidden für ein MMRP-Service- Requirement legen Sie ausschließlich statisch über die grafische Benutzeroberfläche oder das Command Line Interface fest.
Seite 224 Switching [ Switching > MRP-IEEE > MMRP ] Information Gesendete MMRP-PDU Zeigt die Anzahl der an das Gerät übermittelten MMRPDUs. Empfangene MMRP-PDU Zeigt die Anzahl der vom Gerät empfangenen MMRPDUs. Empfangene Bad-Header-PDU Zeigt die Anzahl der vom Gerät empfangenen MMRPDUs mit fehlerhaftem Header. Empfangene Bad-Format-PDU Zeigt die Anzahl der nicht an das Gerät übermittelten MMRPDUs mit fehlerhaftem Datenfeld.
Seite 225 Switching [ Switching > MRP-IEEE > MMRP ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Zurücksetzen Setzt die Zähler der Port-Statistiken und die Werte in Spalte Letzte empfangene MAC-Adresse zurück. RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 226: Mrp-Ieee Multiple Vlan Registration Protocol
Switching [ Switching > MRP-IEEE > MVRP ] 5.6.3 MRP-IEEE Multiple VLAN Registration Protocol [ Switching > MRP-IEEE > MVRP ] Das Multiple VLAN Registration Protocol (MVRP) besitzt einen Mechanismus, der Ihnen das Verteilen von VLAN-Informationen und das dynamische Konfigurieren von VLANs ermöglicht. Wenn Sie zum Beispiel ein VLAN an einem aktiven MVRP-Port konfigurieren, verteilt das Gerät die VLAN-Informationen an andere Geräte mit eingeschaltetem MVRP.
Seite 227 Switching [ Switching > MRP-IEEE > MVRP ] Konfiguration Periodische State-Machine Schaltet die Periodic-State-Machine im Gerät ein/aus. Mögliche Werte:  Die Periodic-State-Machine ist eingeschaltet. Bei global eingeschalteter MVRP-Funktion überträgt das Gerät periodische MVRP-Nachrichten im Intervall von 1 Sekunde an die an MVRP teilnehmenden Ports. (Voreinstellung) ...
Seite 228 Switching [ Switching > MRP-IEEE > MVRP ] [Statistiken] Geräte in einem LAN tauschen Multiple VLAN Registration Protocol Data Units (MVRPDU) aus, um die Status von VLANs an einem aktiven Port aufrecht zu erhalten. Diese Registerkarte ermöglicht Ihnen, die Statistiken des MVRP-Verkehrs zu überwachen. Information Gesendete MVRP-PDU Zeigt die Anzahl der an das Gerät übermittelten MVRPDUs.
Seite 229: Garp
Switching [ Switching > GARP ] Empfangene Bad-Format-PDU Zeigt die Anzahl der vom Gerät auf dem Port blockierten MVRPDUs mit fehlerhaftem Datenfeld. Senden fehlgeschlagen Zeigt die Anzahl der vom Gerät auf dem Port blockierten MVRPDUs. Registrierungen fehlgeschlagen Zeigt die Anzahl der auf dem Port fehlgeschlagenen Registrierungsversuche. Letzte empfangene MAC-Adresse Zeigt die letzte MAC-Adresse, von welcher der Port MVRPDUs empfangen hat.
Seite 230 Switching [ Switching > GARP > GMRP ] 5.7.1 GMRP [ Switching > GARP > GMRP ] Das GARP Multicast Registration Protocol (GMRP) ist ein Generic Attribute Registration Protocol (GARP), das einen Mechanismus für die dynamische Registrierung von Gruppenmitgliedschaften durch Geräte im Netz und Endgeräte bereitstellt. Die Geräte registrieren Informationen zur Grup- penmitgliedschaft mit den Geräten, die mit demselben LAN-Segment verbunden sind.
Seite 231 Switching [ Switching > GARP > GMRP ] GMRP aktiv Aktiviert/deaktiviert die Teilnahme des Ports an GMRP. Voraussetzung ist, dass die Funktion GMRP global aktiviert ist. Mögliche Werte: (Voreinstellung) markiert  Die Teilnahme des Ports an ist aktiv. GMRP unmarkiert ...
Seite 232: Gvrp
Switching [ Switching > GARP > GVRP ] 5.7.2 GVRP [ Switching > GARP > GVRP ] Das GARP VLAN Registration Protocol (GVRP) oder Generic VLAN Registration Protocol ist ein Protokoll zur Steuerung von Virtual Local Area Networks (VLANs) innerhalb eines größeren Netzes.
Seite 233: Qos/Priority
Switching [ Switching > QoS/Priority ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite QoS/Priority [ Switching > QoS/Priority ] Kommunikationsnetze übertragen gleichzeitig eine Vielzahl von Anwendungen, die jeweils unter- schiedliche Anforderungen an Verfügbarkeit, Bandbreite und Latenzzeiten haben. QoS (Quality of Service) ist ein in der Norm IEEE 802.1D beschriebenes Verfahren.
Seite 234 Switching [ Switching > QoS/Priority > Global ] 5.8.1 QoS/Priority Global [ Switching > QoS/Priority > Global ] Das Gerät ermöglicht Ihnen, auch in Situationen mit großer Netzlast Zugriff auf das Management des Geräts zu behalten. In diesem Dialog legen Sie die dazu notwendigen QoS-/Priorisierungsein- stellungen fest.
Seite 235: Qos/Priorität Port-Konfiguration
Switching [ Switching > QoS/Priority > Port-Konfiguration ] 5.8.2 QoS/Priorität Port-Konfiguration [ Switching > QoS/Priority > Port-Konfiguration ] In diesem Dialog legen Sie für jeden Port fest, wie das Gerät empfangene Datenpakete anhand ihrer QoS-/Prioritätsinformation verarbeitet. Tabelle Port Zeigt die Nummer des Ports. Port-Priorität Legt fest, welche VLAN-Prioritätsinformation das Gerät in ein Datenpaket schreibt, wenn das Datenpaket keine Prioritätsinformation enthält.
Seite 236 Switching [ Switching > QoS/Priority > Port-Konfiguration ] Untrusted-Traffic-Klasse Zeigt die Verkehrsklasse, welche der in Spalte Port-Prioritätfestgelegten VLAN-Prioritätsinformation zugewiesen ist. Im Dialog weisen Sie jeder VLAN-Prio- Switching > QoS/Priority > 802.1D/p Zuweisung rität eine Verkehrsklasse zu. Mögliche Werte: 0..7  Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 237: D/P Zuweisung
Switching [ Switching > QoS/Priority > 802.1D/p Zuweisung ] 5.8.3 802.1D/p Zuweisung [ Switching > QoS/Priority > 802.1D/p Zuweisung ] Das Gerät vermittelt Datenpakete mit VLAN-Tag anhand der enthaltenen QoS-/Priorisierungsinfor- mation mit hoher oder mit niedriger Priorität. In diesem Dialog weisen Sie jeder VLAN-Priorität eine Verkehrsklasse zu. Die Verkehrsklassen sind den Warteschlangen der Ports (Prioritäts-Queues) fest zugewiesen.
Seite 238: Network Control
Switching [ Switching > QoS/Priority > 802.1D/p Zuweisung ] VLAN-Priorität Traffic Class Inhaltskennzeichnung gemäß IEEE 802.1D Video Bildübertragung mit Verzögerungen und Jitter < 100 ms Voice Sprachübertragung mit Verzögerungen und Jitter < 10 ms Network Control Daten für Netzmanagement und Redundanzmechanismen RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 239: Ip-Dscp-Zuweisung
Switching [ Switching > QoS/Priority > IP-DSCP-Zuweisung ] 5.8.4 IP-DSCP-Zuweisung [ Switching > QoS/Priority > IP-DSCP-Zuweisung ] Das Gerät vermittelt IP-Datenpakete anhand des im Datenpaket enthaltenen DSCP-Werts mit hoher oder mit niedriger Priorität. In diesem Dialog weisen Sie jedem DSCP-Wert eine Verkehrsklasse zu. Die Verkehrsklassen sind den Warteschlangen der Ports (Prioritäts-Queues) fest zugewiesen.
Seite 240 Switching [ Switching > QoS/Priority > IP-DSCP-Zuweisung ] DSCP-Wert DSCP-Name Traffic Class 41,42,43,44,45,47 49-55 57-63 RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 241: Queue-Management
Switching [ Switching > QoS/Priority > Queue-Management ] 5.8.5 Queue-Management [ Switching > QoS/Priority > Queue-Management ] Dieser Dialog ermöglicht Ihnen, für die Verkehrsklassen die Funktion Strict priority ein- und auszu- schalten. Bei ausgeschalteter Funktion Strict priority arbeitet das Gerät die Warteschlangen der Ports mit „Weighted Fair Queuing“...
Seite 242: Vlan
Switching [ Switching > VLAN ] Min. Bandbreite [%] Legt die Mindestbandbreite für diese Verkehrsklasse fest, wenn das Gerät die Warteschlangen der Ports mit „Weighted Fair Queuing“ abarbeitet. Mögliche Werte: 0..100 (Voreinstellung: = das Gerät reserviert für diese Verkehrsklasse keine Bandbreite) ...
Seite 243 Switching [ Switching > VLAN ] Verbesserter Durchsatz  – Datenpakete lassen sich in VLANs priorisiert übertragen. Bei höherer Priorisierung überträgt das Gerät die Daten eines VLANs bevorzugt, zum Beispiel mit zeitkritischen Anwendungen wie VoIP-Telefonaten. – Die Netzlast reduziert sich erheblich, wenn sich Datenpakete und Broadcasts in kleinen Netzsegmenten anstatt im gesamten Netz ausbreiten.
Seite 244: Vlan Global
Switching [ Switching > VLAN > Global ] 5.9.1 VLAN Global [ Switching > VLAN > Global ] Dieser Dialog ermöglicht Ihnen, sich allgemeine VLAN-Parameter des Geräts anzusehen. Konfiguration Größte VLAN-ID Größtmögliche ID, die Sie einem VLAN zuweisen können. Siehe Dialog Switching >...
Seite 245: Vlan Konfiguration
Switching [ Switching > VLAN > Konfiguration ] 5.9.2 VLAN Konfiguration [ Switching > VLAN > Konfiguration ] In diesem Dialog verwalten Sie die VLANs. Um ein VLAN einzurichten, erzeugen Sie in der Tabelle eine weitere Zeile. Dort legen Sie für jeden Port fest, ob er Datenpakete des betreffenden VLANs vermittelt und ob die Datenpakete ein VLAN-Tag enthalten.
Seite 246 Switching [ Switching > VLAN > Konfiguration ] Name Legt die Bezeichnung des VLANs fest. Mögliche Werte: Alphanumerische ASCII-Zeichenfolge mit 1..32 Zeichen  <Port-Nummer> Legt fest, ob der betreffende Port Datenpakete des VLANs vermittelt und ob die Datenpakete ein VLAN-Tag enthalten. Mögliche Werte: (Voreinstellung) ...
Seite 247: Vlan Port
Switching [ Switching > VLAN > Port ] 5.9.3 VLAN Port [ Switching > VLAN > Port ] In diesem Dialog legen Sie fest, wie das Gerät empfangene Datenpakete behandelt, die kein VLAN-Tag haben oder deren VLAN-Tag von der VLAN-ID des Ports abweicht. Dieser Dialog ermöglicht Ihnen, den Ports ein VLAN zuzuweisen und damit die Port-VLAN-ID fest- zulegen.
Seite 248 Switching [ Switching > VLAN > Port ] Ingress-Filtering Aktiviert/deaktiviert die Eingangsfilterung. Mögliche Werte: markiert  Die Eingangsfilterung ist aktiv. Das Gerät vergleicht die im Datenpaket enthaltene VLAN-ID mit den VLANs, in denen der Port Mitglied ist. Siehe Dialog Konfiguration. Stimmt die VLAN-ID im Datenpaket Switching >...
Seite 249: Vlan Voice
Switching [ Switching > VLAN > Voice ] 5.9.4 VLAN Voice [ Switching > VLAN > Voice ] Verwenden Sie die Voice-VLAN-Funktion, um den Sprach- und Datenverkehr an einem Port nach VLAN und/oder Priorität zu trennen. Ein wesentlicher Nutzen von Voice-VLAN liegt darin, in Zeiten mit erhöhtem Datenverkehrsaufkommen die Qualität des Sprachverkehrs sicherzustellen.
Seite 250 Switching [ Switching > VLAN > Voice ] untagged  Der Port filtert Datenpakete ohne Voice-VLAN-Tag. vlan  Der Port filtert Datenpakete des Voice-VLANs anhand des VLAN-Tags. dot1p-priority  Der Port filtert Datenpakete des Voice-VLANs anhand der dot1p-Prioritätsmarkierungen. Wenn Sie diesen Wert auswählen, dann legen Sie zusätzlich in Spalte einen geeigneten Wert Priorität fest.
Seite 251: L2-Redundanz
Switching [ Switching > L2-Redundanz ] Mögliche Werte: 0..4042  Priorität Legt die Voice-VLAN-Priorität des Ports fest. Voraussetzungen: • In Spalte Voice-VLAN-Modus legen Sie den Wert dot1p-priority fest. Mögliche Werte: 0..7  kein  Deaktiviert die Voice-VLAN-Priorität des Ports. Bypass-Authentifizierung Aktiviert den Voice-VLAN-Authentifizierungsmodus.
Seite 252 Switching [ Switching > L2-Redundanz > MRP ] 5.10.1 [ Switching > L2-Redundanz > MRP ] Das Media Redundancy Protocol (MRP) ist ein Protokoll, das Ihnen den Aufbau hochverfügbarer, ringförmiger Netzstrukturen ermöglicht. Ein MRP-Ring mit Hirschmann-Geräten besteht aus bis zu 100 Geräten, die das MRP-Protokoll gemäß...
Seite 253 Switching [ Switching > L2-Redundanz > MRP ] Ring-Port 1/Ring-Port 2 Port Legt die Nummer des Ports fest, der als Ring-Port arbeitet. Mögliche Werte: <Port-Nummer>  Nummer des Ring-Ports Funktion Zeigt den Betriebszustand des Ring-Ports. Mögliche Werte: forwarding  Der Port ist eingeschaltet, Verbindung vorhanden. blocked ...
Seite 254 Switching [ Switching > L2-Redundanz > MRP ] Mögliche Werte:  Die Funktion ist eingeschaltet. Ring-Manager Das Gerät arbeitet als Ring-Manager. (Voreinstellung)  Die Funktion ist ausgeschaltet. Ring-Manager Das Gerät arbeitet als Ring-Client. Advanced mode Aktiviert/deaktiviert den Advanced-Modus für schnelle Umschaltzeiten. Mögliche Werte: markiert (Voreinstellung)
Seite 255: Konfigurationsfehler: Ring-Port-Verbindung Fehlerhaft
Switching [ Switching > L2-Redundanz > MRP ] Information Information Zeigt Meldungen zur Redundanzkonfiguration und mögliche Fehlerursachen. Wenn das Gerät als Ring-Client oder als Ring-Manager arbeitet, sind folgende Meldungen möglich: Redundanz verfügbar  Die Redundanz ist eingerichtet. Fällt eine Komponente des Rings aus, übernimmt die redun- dante Strecke deren Funktion.
Seite 256: Hiper-Ring
Switching [ Switching > L2-Redundanz > HIPER-Ring ] 5.10.2 HIPER-Ring [ Switching > L2-Redundanz > HIPER-Ring ] Das Konzept der Ring-Redundanz ermöglicht den Aufbau hochverfügbarer, ringförmiger Netze. Dieses Gerät stellt einen HIPER-Ring-Client bereit. Diese Funktion ermöglicht Ihnen, einen vorhan- denen HIPER-Ring zu erweitern oder ein Gerät zu ersetzen, das bereits als Client in einem HIPER- Ring aktiv ist.
Seite 257 Switching [ Switching > L2-Redundanz > HIPER-Ring ] Ring-Port 1/Ring-Port 2 Port Legt die Port-Nummer für den primären/sekundären Ring-Port fest. Mögliche Werte: (Voreinstellung)  Kein primärer/sekundärer Ring-Port ausgewählt. <Port-Nummer>  Nummer des Ring-Ports Zustand Zeigt den Status des primären/sekundären Ring-Ports. Mögliche Werte: not-available ...
Seite 258: Spanning Tree
Switching [ Switching > L2-Redundanz > Spanning Tree ] 5.10.3 Spanning Tree [ Switching > L2-Redundanz > Spanning Tree ] Das Spanning Tree Protocol (STP) ist ein Protokoll, das redundante Pfade eines Netzes deakti- viert, um Loops zu vermeiden. Falls auf der Strecke eine Netzkomponente ausfällt, berechnet das Gerät die neue Topologie und aktiviert diese Pfade wieder.
Seite 259: Spanning Tree Global
Switching [ Switching > L2-Redundanz > Spanning Tree > Global ] 5.10.3.1 Spanning Tree Global [ Switching > L2-Redundanz > Spanning Tree > Global ] In diesem Dialog schalten Sie die Funktion Spanning Tree ein-/aus und legen die Bridge-Einstel- lungen fest. Funktion Funktion Schaltet die Spanning-Tree-Funktion im Gerät ein/aus.
Seite 260 Switching [ Switching > L2-Redundanz > Spanning Tree > Global ] Bridge-Konfiguration Bridge-ID Zeigt die Bridge-ID des Geräts. Das Gerät mit dem kleinsten nummerischen Bridge-ID-Wert übernimmt die Rolle der Root-Bridge im Netz. Mögliche Werte: <Bridge-Priorität> / <MAC-Adresse>  Wert im Feld / MAC-Adresse des Geräts Priorität Priorität...
Seite 261 Switching [ Switching > L2-Redundanz > Spanning Tree > Global ] Die Parameter Forward-Verzögerung [s] Max age stehen in folgender Beziehung zueinander: ≥ (Max age/2) + 1 Forward-Verzögerung [s] Wenn Sie in die Felder einen Wert einfügen, der dieser Beziehung widerspricht, dann ersetzt das Gerät diese Werte mit den zuletzt gültigen Werten oder mit der Voreinstellung.
Seite 262 Switching [ Switching > L2-Redundanz > Spanning Tree > Global ] Um den Status des Ports wieder auf den Wert forwarding zu setzen, gehen Sie wie folgt vor: Wenn der Port weiterhin BPDUs empfängt:  – Heben Sie im Dialog Port, Registerkarte CIST, die Switching >...
Seite 263 Switching [ Switching > L2-Redundanz > Spanning Tree > Global ] Root-Information Bridge-ID Zeigt die Bridge-ID der gegenwärtigen Root-Bridge. Mögliche Werte: <Bridge-Priorität> / <MAC-Adresse>  Priorität Zeigt die Bridge-Priorität der gegenwärtigen Root-Bridge. Mögliche Werte: 0..61440 in 4096er-Schritten  Hello-Time [s] Zeigt die von der Root-Bridge vorgegebene Zeit in Sekunden zwischen dem Senden zweier Konfi- gurationsmeldungen (Hello-Datenpakete).
Seite 264 Switching [ Switching > L2-Redundanz > Spanning Tree > Global ] Topologie-Information Bridge ist Root Zeigt, ob das Gerät gegenwärtig die Rolle der Root-Bridge übernimmt. Mögliche Werte: markiert  Das Gerät übernimmt gegenwärtig die Rolle der Root-Bridge. unmarkiert  Gegenwärtig übernimmt ein anderes Gerät die Rolle der Root-Bridge. Root-Port Zeigt die Nummer des Ports, von dem der gegenwärtige Pfad zur Root-Bridge führt.
Seite 265: 5.10.3.2 Spanning Tree Port
Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] 5.10.3.2 Spanning Tree Port [ Switching > L2-Redundanz > Spanning Tree > Port ] In diesem Dialog aktivieren Sie die Spanning-Tree-Funktion auf den Ports, legen Edge-Ports sowie die Einstellungen für verschiedene Schutzfunktionen fest. Der Dialog enthält die folgenden Registerkarten: [CIST] ...
Seite 266 Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] disabled  Der Port ist inaktiv. Siehe Dialog Port, Registerkarte Konfiguration. Grundeinstellungen > manualFwd  Die Funktion ist auf dem Port ausgeschaltet. Der Port leitet STP-BPDUs weiter. Spanning Tree notParticipate ...
Seite 267 Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] Empfangene Port-ID Zeigt die Port-ID des Geräts, von dem dieser Port zuletzt eine STP-BPDU empfangen hat. Mögliche Werte: Für Ports mit der Rolle designated zeigt das Gerät die Information der STP-BPDU, die der Port ...
Seite 268 Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] Auto-Edge-Port Aktiviert/deaktiviert die automatische Erkennung, ob an den Port ein Endgerät angeschlossen ist. Voraussetzung ist, dass das Kontrollkästchen in Spalte ist. Admin-Edge-Portunmarkiert Mögliche Werte: markiert (Voreinstellung)  Die automatische Erkennung ist aktiv. Nach Aufbau der Verbindung setzt das Gerät den Port nach 1,5 ×...
Seite 269 Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] Mögliche Werte: markiert  Der BPDU-Filter ist auf dem Port aktiv. Die Funktion schließt den Port von Tree-Operationen aus. Spanning – Das Gerät sendet keine STP-BPDUs auf dem Port. –...
Seite 270 Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] Tabelle Port Zeigt die Nummer des Ports. Root-Guard Schaltet die Überwachung auf STP-BPDUs auf dem Port ein/aus. Voraussetzung ist, dass die Funktion inaktiv ist. Loop-Guard Mit dieser Einstellung hilft das Gerät, Ihr Netz vor Fehlkonfigurationen und Angriffen mit STP- BPDUs zu schützen, welche die Topologie zu verändern versuchen.
Seite 271 Switching [ Switching > L2-Redundanz > Spanning Tree > Port ] Mögliche Werte: markiert  Überwachung auf Loops ist eingeschaltet. Dies sorgt dafür, Loops zu vermeiden, zum Beispiel wenn Sie die Spanning-Tree-Funktion auf dem entfernten Gerät ausschalten oder wenn die Verbindung lediglich in der Empfangsrichtung unterbrochen ist.
Seite 272: Link-Aggregation
Switching [ Switching > L2-Redundanz > Link-Aggregation ] Um den Status des Ports wieder auf den Wert forwarding zu setzen, gehen Sie wie folgt vor: Wenn der Port weiterhin BPDUs empfängt:  – Heben Sie in der Registerkarte die Markierung des Kontrollkästchens in Spalte CIST Admin- auf.
Seite 273 Switching [ Switching > L2-Redundanz > Link-Aggregation ] Name Legt den Namen des LAG-Interfaces fest. Mögliche Werte: Alphanumerische ASCII-Zeichenfolge mit 1..15 Zeichen  Link/Status Zeigt den gegenwärtigen Betriebszustand des LAG-Interfaces und der physischen Ports. Mögliche Werte: (Zeile lag/…)  Das LAG-Interface ist in Betrieb. Die Voraussetzungen sind: –...
Seite 274 Switching [ Switching > L2-Redundanz > Link-Aggregation ] Mögliche Werte: markiert (Voreinstellung)  Die Protokoll ist auf diesem LAG-Interface aktiv. Spanning Tree unmarkiert  Die Protokoll ist auf diesem LAG-Interface inaktiv. Spanning Tree Statische Link-Aggregation Aktiviert/deaktiviert die Funktion Statische Link-Aggregation auf dem LAG-Interface.
Seite 275 Switching [ Switching > L2-Redundanz > Link-Aggregation ] Zeigt, ob das LAG-Interface mit der Funktion oder mit LACP arbeitet. Statische Link-Aggregation Mögliche Werte: static  Das LAG-Interface arbeitet mit der Funktion Statische Link-Aggregation. dynamic  Das LAG-Interface arbeitet mit der Funktion LACP. Trap senden (Link-Up/Down) Aktiviert/deaktiviert das Senden von SNMP-Traps, wenn das Gerät eine Änderung des Link-Status auf diesem Interface erkennt.
Seite 276 Switching [ Switching > L2-Redundanz > Link-Aggregation ] LACP Aktiv Aktiviert/deaktiviert LACP auf dem physischen Port. Mögliche Werte: markiert (Voreinstellung)  LACP ist auf dem physischen Port aktiv. unmarkiert  LACP ist auf dem physischen Port inaktiv. LACP port actor admin key Legt den Schlüssel des physischen Ports fest.
Seite 277 Switching [ Switching > L2-Redundanz > Link-Aggregation ]  (Status LACP_Timeout) Wenn sichtbar, vermittelt der Link die LACPDUs zyklisch mit kurzem Timeout, andernfalls mit langem Timeout.  (Status Aggregation) Wenn sichtbar, wertet das Gerät den Link als einbindbar, andernfalls als einzelnen Link. ...
Seite 278 Switching [ Switching > L2-Redundanz > Link-Aggregation ]   Für weitere Informationen zu den Werten siehe Beschreibung der Spalte LACP actor oper state Norm IEEE 802.1AX-2014. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Öffnet das Fenster Erzeugen, um ein LAG-Interface hinzuzufügen oder einem LAG-Interface einen physischen Port zuzuweisen.
Seite 279: Link-Backup
Switching [ Switching > L2-Redundanz > Link-Backup ] 5.10.5 Link-Backup [ Switching > L2-Redundanz > Link-Backup ] Mit Link Backup konfigurieren Sie Paare von redundanten Links. Jedes Paar besteht aus einem primären Port und einem Backup-Port. Der primäre Port leitet Daten weiter, bis das Gerät einen Fehler ermittelt.
Seite 280 Switching [ Switching > L2-Redundanz > Link-Backup ] Tabelle Primärer Port Zeigt den primären Port des Interface-Paares. Wenn Sie die Funktion Link-Backup einschalten, ist dieser Port für die Weiterleitung der Daten verantwortlich. Mögliche Werte: Physikalische Ports  Backup-Port Zeigt den Backup-Port, an den das Gerät die Daten vermittelt, wenn es auf dem primären Port einen Fehler ermittelt hat.
Seite 281 Switching [ Switching > L2-Redundanz > Link-Backup ] down  Auf dem Port ist entweder der Link ausgefallen oder in der Software ausgeschaltet oder das Kabel ist entfernt, Abschaltung. unbekannt  Die Link-Backup-Funktion ist global ausgeschaltet, oder das Port-Paar ist deaktiviert. Daher ignoriert das Gerät die Einstellungen für das Port-Paar.
Seite 282 Switching [ Switching > L2-Redundanz > Link-Backup ] Erzeugen Primärer Port Legt den primären Port des Backup-Interface-Paares fest. Im Normalbetrieb ist dieser Port verant- wortlich für die Weiterleitung der Daten. Mögliche Werte: Physikalische Ports  Backup-Port Legt den Backup-Port fest, an den das Gerät die Daten vermittelt, wenn es auf dem primären Port einen Fehler ermittelt.
Seite 283 Switching 5.10.5 Link-Backup RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 284: Diagnose
Diagnose [ Diagnose > Statuskonfiguration ] 6 Diagnose Das Menü enthält die folgenden Dialoge: Statuskonfiguration  System  Syslog  Ports  LLDP  Bericht  Statuskonfiguration [ Diagnose > Statuskonfiguration ] Das Menü enthält die folgenden Dialoge: Gerätestatus  Sicherheitsstatus ...
Seite 285: Gerätestatus
Diagnose [ Diagnose > Statuskonfiguration > Gerätestatus ] 6.1.1 Gerätestatus [ Diagnose > Statuskonfiguration > Gerätestatus ] Der Gerätestatus gibt einen Überblick über den Gesamtzustand des Geräts. Viele Prozessvisuali- sierungssysteme erfassen den Gerätestatus eines Geräts, um dessen Zustand grafisch darzu- stellen.
Seite 286 Diagnose [ Diagnose > Statuskonfiguration > Gerätestatus ] Traps Trap senden Aktiviert/deaktiviert das Senden von SNMP-Traps, wenn das Gerät eine Änderung an einer über- wachten Funktion erkennt. Mögliche Werte: (Voreinstellung) markiert  Das Senden von SNMP-Traps ist aktiv. Das Gerät sendet einen SNMP-Trap, wenn es an den überwachten Funktionen eine Änderung erkennt.
Seite 287 Diagnose [ Diagnose > Statuskonfiguration > Gerätestatus ] Verbindungsfehler Aktiviert/deaktiviert die Überwachung des Linkstatus auf dem Port/Interface. Mögliche Werte: markiert  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn der Link auf einem überwachten Geräte-Status Port/Interface abbricht. In der Registerkarte haben Sie die Möglichkeit, die zu überwachenden Ports/Interfaces Port...
Seite 288 Diagnose [ Diagnose > Statuskonfiguration > Gerätestatus ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite [Port] Tabelle Port Zeigt die Nummer des Ports. Verbindungsfehler melden Aktiviert/deaktiviert die Überwachung des Links auf dem Port/Interface. Mögliche Werte: markiert ...
Seite 289 Diagnose [ Diagnose > Statuskonfiguration > Gerätestatus ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 290: Sicherheitsstatus
Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] 6.1.2 Sicherheitsstatus [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] Dieser Dialog gibt einen Überblick über den Zustand der sicherheitsrelevanten Einstellungen im Gerät. Das Gerät zeigt seinen gegenwärtigen Status als oder im Rahmen Sicherheits-Status. Das error Gerät bestimmt diesen Status anhand der einzelnen Überwachungsergebnisse.
Seite 291 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] Traps Trap senden Aktiviert/deaktiviert das Senden von SNMP-Traps, wenn das Gerät eine Änderung an einer über- wachten Funktion erkennt. Mögliche Werte: markiert  Das Senden von SNMP-Traps ist aktiv. Das Gerät sendet einen SNMP-Trap, wenn es an den überwachten Funktionen eine Änderung erkennt.
Seite 292 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] Passwort-Richtlinien deaktiviert Aktiviert/deaktiviert die Überwachung der Passwort-Richtlinien-Einstellungen. Mögliche Werte: markiert (Voreinstellung)  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn für mindestens eine der Sicherheits-Status folgenden Richtlinien ein Wert kleiner als festgelegt ist.
Seite 293 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] HTTP-Server aktiv Aktiviert/deaktiviert die Überwachung des HTTP-Servers. Mögliche Werte: markiert (Voreinstellung)  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn Sie den HTTP-Server Sicherheits-Status einschalten. unmarkiert  Die Überwachung ist inaktiv. Den HTTP-Server schalten Sie ein/aus im Dialog Gerätesicherheit >...
Seite 294 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] Speichern des Konfigurationsprofils auf dem externen Speicher möglich Aktiviert/deaktiviert die Überwachung des Konfigurationsprofils im externen Speicher. Mögliche Werte: markiert  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn das Speichern des Konfigu- Sicherheits-Status rationsprofils auf dem externen Speicher aktiviert ist.
Seite 295 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] Unverschlüsselte Konfiguration vom externen Speicher laden Aktiviert/deaktiviert die Überwachung des Ladens unverschlüsselter Konfigurationsprofile vom externen Speicher. Mögliche Werte: markiert (Voreinstellung)  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn die Einstellungen dem Gerät Sicherheits-Status ermöglichen, ein unverschlüsseltes Konfigurationsprofil vom externen Speicher zu laden.
Seite 296 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] Modbus TCP aktiv Aktiviert/deaktiviert die Überwachung der Funktion Modbus TCP. Mögliche Werte: markiert (Voreinstellung)  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn Sie die Funktion Sicherheits-Status Modbus TCP einschalten.
Seite 297 Diagnose [ Diagnose > Statuskonfiguration > Sicherheitsstatus ] [Port] Tabelle Port Zeigt die Nummer des Ports. Verbindungsabbruch auf eingeschalteten Ports Aktiviert/deaktiviert die Überwachung des Links auf den aktiven Ports. Mögliche Werte: markiert  Die Überwachung ist aktiv. Der Wert im Rahmen wechselt auf error, wenn der Port eingeschaltet ist Sicherheits-Status (Dialog...
Seite 298: Signalkontakt
Diagnose [ Diagnose > Statuskonfiguration > Signalkontakt ] 6.1.3 Signalkontakt [ Diagnose > Statuskonfiguration > Signalkontakt ] Der Signalkontakt ist ein potentialfreier Relaiskontakt. Das Gerät ermöglicht Ihnen damit eine Fern- diagnose. Über den Signalkontakt signalisiert das Gerät das Eintreten von Ereignissen, indem es den Relaiskontakt öffnet und den Ruhestromkreis unterbricht.
Seite 299 Diagnose [ Diagnose > Statuskonfiguration > Signalkontakt > Signalkontakt 1 ] 6.1.3.1 Signalkontakt 1 / Signalkontakt 2 [ Diagnose > Statuskonfiguration > Signalkontakt > Signalkontakt 1 ] In diesem Dialog legen Sie die Auslösebedingungen für den Signalkontakt fest. Der Signalkontakt bietet Ihnen folgende Möglichkeiten: Funktionsüberwachung des Geräts.
Seite 300 Diagnose [ Diagnose > Statuskonfiguration > Signalkontakt > Signalkontakt 1 ] Kontakt Schaltet den Signalkontakt von Hand. Voraussetzung ist, dass Sie in der Dropdown-Liste Modus den Eintrag auswählen. Manuelle Einstellung Mögliche Werte: offen  Der Signalkontakt ist geöffnet. geschlossen  Der Signalkontakt ist geschlossen.
Seite 301: Funktionsüberwachung
Diagnose [ Diagnose > Statuskonfiguration > Signalkontakt > Signalkontakt 1 ] Funktionsüberwachung In dieser Tabelle legen Sie die Parameter fest, die das Gerät überwacht. Das Eintreten eines Ereig- nisses meldet das Gerät durch Öffnen des Signalkontakts. Verbindungsfehler Aktiviert/deaktiviert die Überwachung des Linkstatus auf dem Port/Interface. Mögliche Werte: markiert ...
Seite 302 Diagnose [ Diagnose > Statuskonfiguration > Signalkontakt > Signalkontakt 1 ] Externer Speicher und NVM nicht synchron Aktiviert/deaktiviert die Überwachung der Konfigurationsprofile im Gerät und im externen Speicher. Mögliche Werte: markiert  Die Überwachung ist aktiv. In folgenden Situationen öffnet der Signalkontakt: –...
Seite 303: Mac-Benachrichtigung
Diagnose [ Diagnose > Statuskonfiguration > MAC-Benachrichtigung ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite [Status] Tabelle Zeitstempel Zeigt das Datum und die Uhrzeit des Ereignisses im Format Tag.Monat.Jahr hh:mm:ss. Ursache Zeigt das Ereignis, das den SNMP-Trap ausgelöst hat. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 304 Diagnose [ Diagnose > Statuskonfiguration > MAC-Benachrichtigung ] Konfiguration Intervall [s] Legt das Sendeintervall in Sekunden fest. Wenn das Gerät die MAC-Adresse eines (nicht mehr) angeschlossenen Geräts (ver-)lernt, sendet das Gerät nach dieser Zeit einen SNMP-Trap. Mögliche Werte: (Voreinstellung: 30) 0..2147483647 ...
Seite 305 Diagnose [ Diagnose > Statuskonfiguration > MAC-Benachrichtigung ] removed  Das Gerät hat erkannt, dass das angeschlossene Gerät vom Port entfernt wurde. other  Das Gerät hat keinen Status erkannt. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 306: Alarme (Traps)
Diagnose [ Diagnose > Statuskonfiguration > Alarme (Traps) ] 6.1.5 Alarme (Traps) [ Diagnose > Statuskonfiguration > Alarme (Traps) ] Das Gerät ermöglicht Ihnen, als Reaktion auf bestimmte Ereignisse einen SNMP-Trap zu senden. In diesem Dialog legen Sie die Trap-Ziele fest, an die das Gerät die SNMP-Traps sendet. Die Ereignisse, bei denen das Gerät einen SNMP-Trap auslöst, legen Sie zum Beispiel in den folgenden Dialogen fest: im Dialog...
Seite 307 Diagnose [ Diagnose > Statuskonfiguration > Alarme (Traps) ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Öffnet das Fenster Erzeugen, um der Tabelle einen neuen Eintrag hinzuzufügen. Im Feld Name legen Sie eine Bezeichnung für das Trap-Ziel fest. ...
Seite 308: System
Diagnose [ Diagnose > System ] System [ Diagnose > System ] Das Menü enthält die folgenden Dialoge: Systeminformationen  Hardware-Zustand  Konfigurations-Check  IP-Adressen Konflikterkennung   Selbsttest  RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 309: Systeminformationen
Diagnose [ Diagnose > System > Systeminformationen ] 6.2.1 Systeminformationen [ Diagnose > System > Systeminformationen ] Dieser Dialog zeigt den gegenwärtigen Betriebszustand einzelner Komponenten im Gerät. Die angezeigten Werte sind ein Schnappschuss, sie repräsentieren den Betriebszustand zum Zeit- punkt, zu dem der Dialog die Seite geladen hat. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 310: Hardware-Zustand
Diagnose [ Diagnose > System > Hardware-Zustand ] 6.2.2 Hardware-Zustand [ Diagnose > System > Hardware-Zustand ] Dieser Dialog gibt Auskunft über Aufteilung und Zustand des Flash-Speichers des Geräts. Information Betriebszeit Zeigt die Gesamtbetriebszeit des Geräts seit Lieferung. Mögliche Werte: ..d ..h ..m ..s ...
Seite 311: Konfigurations-Check
Diagnose [ Diagnose > System > Konfigurations-Check ] 6.2.3 Konfigurations-Check [ Diagnose > System > Konfigurations-Check ] Das Gerät ermöglicht Ihnen, die Einstellungen im Gerät mit den Einstellungen seiner Nachbarge- räte zu vergleichen. Dazu verwendet das Gerät die Informationen, die es mittels Topologie-Erken- nung (LLDP) von seinen Nachbargeräten empfangen hat.
Seite 312 Diagnose [ Diagnose > System > Konfigurations-Check ] Tabelle Sobald Sie in der Tabelle eine Zeile auswählen, zeigt das Gerät im darunterliegenden Bereich weitere Informationen. Zeigt die Regel-ID der aufgetretenen Abweichungen. Der Dialog fasst mehrere Abweichungen mit der gleichen Regel-ID unter einer Regel-ID zusammen. Level Zeigt den Grad der Abweichung zwischen den Einstellungen dieses Geräts und den Einstellungen der erkannten Nachbargeräte.
Seite 313: Ip-Adressen Konflikterkennung
Diagnose [ Diagnose > System > IP-Adressen Konflikterkennung ] 6.2.4 IP-Adressen Konflikterkennung [ Diagnose > System > IP-Adressen Konflikterkennung ] Mit der Funktion IP-Adressen Konflikterkennung prüft das Gerät, ob ein weiteres Gerät im Netz die eigene IP-Adresse verwendet. Zu diesem Zweck analysiert das Gerät empfangene ARP-Pakete. In diesem Dialog legen Sie das Verfahren fest, mit dem das Gerät Adresskonflikte erkennt und legen die erforderlichen Einstellungen dafür fest.
Seite 314 Diagnose [ Diagnose > System > IP-Adressen Konflikterkennung ] aktiv  Aktive Adresskonflikt-Erkennung. Das Gerät vermeidet aktiv, dass es mit einer bereits im Netz vorhandenen IP-Adresse kommuniziert. Die Adresskonflikt-Erkennung beginnt, sobald Sie das Gerät ans Netz anschließen oder seine IP-Parameter ändern. –...
Seite 315 Diagnose [ Diagnose > System > IP-Adressen Konflikterkennung ] Erkennungs-Verzögerung [ms] Legt die Zeitspanne in Millisekunden fest, in der das Gerät nach dem Senden eines ARP-Datenpa- kets auf Antwort wartet. Mögliche Werte: 20..500 (Voreinstellung: 200)  Rückfallverzögerung [s] Legt die Zeit in Sekunden fest, nach der das Gerät erneut prüft, ob der Adresskonflikt weiterhin besteht.
Seite 316 Diagnose [ Diagnose > System > IP-Adressen Konflikterkennung ] Information Konflikt erkannt Zeigt, ob gegenwärtig ein Adresskonflikt besteht. Mögliche Werte: markiert  Das Gerät erkennt einen Adresskonflikt. unmarkiert  Das Gerät erkennt keinen Adresskonflikt. Tabelle Zeitstempel Zeigt den Zeitpunkt, zu dem das Gerät einen Adresskonflikt erkannt hat. Port Zeigt die Nummer des Ports, an dem das Gerät den Adresskonflikt erkannt hat.
Seite 317: Arp
Diagnose [ Diagnose > System > ARP ] 6.2.5 [ Diagnose > System > ARP ] Dieser Dialog zeigt die MAC- und IP-Adressen der Nachbargeräte, die mit dem Management des Geräts verbunden sind. Das Gerät kann IPv4- und IPv6-Adressen anzeigen. Im IPv6-Protokoll werden die Adressen benachbarter Geräte mithilfe des Neighbor Discovery Protocol (NDP) ermittelt.
Seite 318 Diagnose [ Diagnose > System > ARP ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite ARP-Tabelle zurücksetzen Entfernt aus der ARP-Tabelle die dynamisch eingerichteten Adressen. RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 319: Selbsttest
Diagnose [ Diagnose > System > Selbsttest ] 6.2.6 Selbsttest [ Diagnose > System > Selbsttest ] Dieser Dialog ermöglicht Ihnen, Folgendes zu tun: RAM-Test während des Starts des Geräts aktivieren/deaktivieren.  Während des Systemstarts das Wechseln in den System-Monitor ermöglichen/unterbinden. ...
Seite 320 Diagnose [ Diagnose > System > Selbsttest ] Bei Fehler Default-Konfiguration laden Aktiviert/deaktiviert das Laden der Werkseinstellungen, falls das Gerät beim Neustart kein lesbares Konfigurationsprofil findet. Mögliche Werte: markiert (Voreinstellung)  Das Gerät lädt die Werkseinstellungen. unmarkiert  Das Gerät bricht den Neustart ab und hält an. Der Zugriff auf das Management des Geräts ist ausschließlich mit dem Command Line Interface über die serielle Schnittstelle möglich.
Seite 321 Diagnose [ Diagnose > System > Selbsttest ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 322: Syslog
Diagnose [ Diagnose > Syslog ] Syslog [ Diagnose > Syslog ] Das Gerät ermöglicht Ihnen, ausgewählte Ereignisse abhängig vom Schweregrad des Ereignisses an unterschiedliche Syslog-Server zu melden. In diesem Dialog legen Sie die Einstellungen dafür fest und verwalten bis zu 8 Syslog-Server. Funktion Funktion Schaltet das Senden von Ereignissen an die Syslog-Server ein/aus.
Seite 323 Diagnose [ Diagnose > Syslog ] Ziel-UDP-Port Legt den UDP-Port fest, auf dem der Syslog-Server die Log-Einträge erwartet. Mögliche Werte: 1..65535 (Voreinstellung: 514)  Transport-Typ Zeigt den Transporttyp, den das Gerät verwendet, um Ereignisse an den Syslog-Server zu senden. Mögliche Werte: ...
Seite 324: Ports
Diagnose [ Diagnose > Ports ] Ports [ Diagnose > Ports ] Das Menü enthält die folgenden Dialoge:  TP-Kabeldiagnose  Port-Monitor  Auto-Disable  Port-Mirroring  RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 325 Diagnose [ Diagnose > Ports > SFP ] 6.4.1 [ Diagnose > Ports > SFP ] Dieser Dialog ermöglicht Ihnen, die gegenwärtige Bestückung des Geräts mit SFP-Transceivern und deren Eigenschaften einzusehen. Tabelle Die Tabelle zeigt ausschließlich dann gültige Werte, wenn das Gerät mit SFP-Transceivern bestückt ist.
Seite 326 Diagnose [ Diagnose > Ports > SFP ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 327: Tp-Kabeldiagnose
Diagnose [ Diagnose > Ports > TP-Kabeldiagnose ] 6.4.2 TP-Kabeldiagnose [ Diagnose > Ports > TP-Kabeldiagnose ] Diese Funktion testet ein an das Interface angeschlossene Kabel auf einen Kurzschluss oder eine Unterbrechung. Die Tabelle zeigt den Kabelstatus und die geschätzte Länge. Das Gerät zeigt auch die einzelnen, an den Port angeschlossenen Kabelpaare.
Seite 328 Diagnose [ Diagnose > Ports > TP-Kabeldiagnose ] Kurzschluss  Einzelne Adern des Kabels berühren sich und verursachen einen Kurzschluss. unbekannt  Das Gerät zeigt diesen Wert bei ungetesteten Kabelpaaren. In den folgenden Fällen zeigt das Gerät andere Werte als erwartet: •...
Seite 329: Port-Monitor
Diagnose [ Diagnose > Ports > Port-Monitor ] 6.4.3 Port-Monitor [ Diagnose > Ports > Port-Monitor ] Die Funktion Port-Monitor überwacht auf den Ports die Einhaltung festgelegter Parameter. Wenn die Funktion Port-Monitor eine Überschreitung der Parameter erkennt, dann führt das Gerät eine Aktion aus.
Seite 330 Diagnose [ Diagnose > Ports > Port-Monitor ] Tabelle Port Zeigt die Nummer des Ports. Link-Änderungen an Aktiviert/deaktiviert auf dem Port die Überwachung von Linkänderungen. Mögliche Werte: markiert  Die Überwachung ist aktiv. – Die Funktion Port-Monitor überwacht Linkänderungen auf dem Port. –...
Seite 331 Diagnose [ Diagnose > Ports > Port-Monitor ] Überlast-Erkennung an Aktiviert/deaktiviert auf dem Port die Überlast-Erkennung. Mögliche Werte: markiert  Die Überwachung ist aktiv. – Die Funktion überwacht die Last auf dem Port. Port-Monitor – Wenn das Gerät Überlast auf dem Port erkennt, führt das Gerät die in Spalte festge- Aktion legte Aktion aus.
Seite 332 Diagnose [ Diagnose > Ports > Port-Monitor ] Aktion Legt die Aktion fest, die das Gerät ausführt, wenn die Funktion eine Überschreitung der Port-Monitor Parameter erkennt. Mögliche Werte: disable port  Das Gerät schaltet den Port aus und sendet einen SNMP-Trap. Die „Link-Status“-LED des Ports blinkt 3×...
Seite 333 Diagnose [ Diagnose > Ports > Port-Monitor ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Zurücksetzen Schaltet den in der Tabelle markierten Port wieder ein und setzt dessen Zähler zurück auf 0. Davon betroffen sind die Zähler in den folgenden Dialogen: Dialog Diagnose >...
Seite 334 Diagnose [ Diagnose > Ports > Port-Monitor ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Zurücksetzen Schaltet den in der Tabelle markierten Port wieder ein und setzt dessen Zähler zurück auf 0. Davon betroffen sind die Zähler in den folgenden Dialogen: Dialog Diagnose >...
Seite 335 Diagnose [ Diagnose > Ports > Port-Monitor ] Mögliche Werte: 1..100 (Voreinstellung: 5)  Letztes Abtast-Intervall Zeigt die Anzahl der Linkänderungen, die das Gerät im zurückliegenden Zeitraum erkannt hat. Gesamt Zeigt die Gesamtzahl der Linkänderungen, die das Gerät seit dem Einschalten des Ports erkannt hat.
Seite 336 Diagnose [ Diagnose > Ports > Port-Monitor ] Abtast-Intervall [s] Legt den Zeitraum in Sekunden fest, in welchem die Funktion einen Parameter über- Port-Monitor wacht, um Abweichungen zu erkennen. Mögliche Werte: 5..180 (Voreinstellung: 10)  CRC-/Fragment-Fehlerrate [ppm] Legt die Fragmentfehlerrate (in parts per million) fest. Wenn die Funktion Port-Monitor diese Fragmentfehlerrate im überwachten Zeitraum erkennt, dann...
Seite 337 Diagnose [ Diagnose > Ports > Port-Monitor ] Die Funktion Port-Monitor überwacht diejenigen Ports, für die in der Registerkarte Global das Kont- rollkästchen in Spalte markiert ist. Überlast-Erkennung an Die Funktion überwacht keine Ports, die Mitglied einer Link-Aggregation-Gruppe sind. Port-Monitor Tabelle Port Zeigt die Nummer des Ports.
Seite 338 Diagnose [ Diagnose > Ports > Port-Monitor ] Mögliche Werte: 0..10000000 (Voreinstellung: 0))  Intervall [s] Legt den Zeitraum in Sekunden fest, den die Funktion für das Erkennen einer Über- Port-Monitor schreitung betrachtet. Mögliche Werte: 1..20 (Voreinstellung: 1)  Pakete Zeigt die Anzahl an Broadcast-, Multicast- und Unicast-Paketen, die das Gerät im zurückliegenden Zeitraum erkannt hat.
Seite 339 Diagnose [ Diagnose > Ports > Port-Monitor ] Tabelle Port Zeigt die Nummer des Ports. 10 Mbit/s HDX Aktiviert/deaktiviert das Akzeptieren der Kombination von 10 Mbit/s und Halbduplex auf dem Port durch den Port-Monitor. Mögliche Werte: markiert  Der Port-Monitor berücksichtigt die Kombinationen aus Geschwindigkeit und Duplex-Modus. unmarkiert ...
Seite 340 Diagnose [ Diagnose > Ports > Port-Monitor ] 1.000 Mbit/s FDX Aktiviert/deaktiviert das Akzeptieren der Kombination von 1 Gbit/s und Vollduplex auf dem Port durch den Port-Monitor. Mögliche Werte: markiert  Der Port-Monitor berücksichtigt die Kombinationen aus Geschwindigkeit und Duplex-Modus. unmarkiert ...
Seite 341: Auto-Disable
Diagnose [ Diagnose > Ports > Auto-Disable ] 6.4.4 Auto-Disable [ Diagnose > Ports > Auto-Disable ] Die Funktion Auto-Disable ermöglicht Ihnen, überwachte Ports automatisch auszuschalten und auf Wunsch wieder einzuschalten. Beispielsweise die Funktion und ausgewählte Funktionen im Menü Port-Monitor Netzsicherheit verwenden die Funktion Auto-Disable, um Ports bei Überschreiten überwachter Parameter auszu- schalten.
Seite 342 Diagnose [ Diagnose > Ports > Auto-Disable ] Komponente Zeigt, welche Software-Komponente im Gerät das Ausschalten des Ports veranlasst hat. Mögliche Werte: PORT_MON  Port-Monitor Siehe Dialog Diagnose > Ports > Port-Monitor. PORT_ML  Port-Sicherheit Siehe Dialog Netzsicherheit > Port-Sicherheit. DOT1S ...
Seite 343 Diagnose [ Diagnose > Ports > Auto-Disable ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite [Status] Diese Registerkarte zeigt, für welche überwachten Parameter die Funktion aktiviert ist. Auto-Disable Tabelle Grund Zeigt die Parameter, die das Gerät überwacht. Markieren Sie das nebenstehende Kontrollkästchen, damit die Funktion bei Über- Auto-Disable...
Seite 344 Diagnose [ Diagnose > Ports > Auto-Disable ] Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite Zurücksetzen Schaltet den in der Tabelle markierten Port wieder ein und setzt dessen Zähler zurück auf 0. Davon betroffen sind die Zähler in den folgenden Dialogen: Dialog Diagnose >...
Seite 345: Port-Mirroring
Diagnose [ Diagnose > Ports > Port-Mirroring ] 6.4.5 Port-Mirroring [ Diagnose > Ports > Port-Mirroring ] Die Funktion Port-Mirroring ermöglicht Ihnen, die empfangenen und gesendeten Datenpakete von ausgewählten Ports auf einen Ziel-Port zu kopieren. Mit einem Analyzer oder einer RMON-Probe, am Ziel-Port angeschlossen, lässt sich der Datenstrom beobachten und auswerten.
Seite 346 Diagnose [ Diagnose > Ports > Port-Mirroring ] Sekundärer Port Legt einen zweiten Ziel-Port fest. Voraussetzung ist, dass Sie einen ersten Ziel-Port festgelegt haben. Mögliche Werte: no Port (Voreinstellung)  Kein Ziel-Port ausgewählt. <Port-Nummer>  Nummer des Ziel-Ports. Das Gerät kopiert die Datenpakete von den Quell-Ports auf diesen Port.
Seite 347: Lldp
Diagnose [ Diagnose > LLDP ] Anmerkung: Das Gerät ermöglicht Ihnen, abzüglich des Ziel-Ports jeden physischen Port als Quell-Port festzulegen. Legt fest, welche Datenpakete das Gerät auf den Ziel-Port kopiert. Das Gerät fügt den Datenpaketen, die der Quell-Port sendet, am Ziel-Port ein VLAN-Tag hinzu. Datenpakete, die der Quell-Port empfängt, sendet der Ziel-Port unmodifiziert.
Seite 348 Diagnose [ Diagnose > LLDP > Konfiguration ] 6.5.1 LLDP Konfiguration [ Diagnose > LLDP > Konfiguration ] Dieser Dialog ermöglicht Ihnen, die Topologie-Erkennung für jeden Port zu konfigurieren. Funktion Funktion Schaltet die Funktion ein/aus. LLDP Mögliche Werte: (Voreinstellung)  Die Funktion ist eingeschaltet.
Seite 349 Diagnose [ Diagnose > LLDP > Konfiguration ] Sende-Verzögerung [s] Legt die Verzögerung in Sekunden für die Übertragung von aufeinanderfolgenden LLDP-Datenpa- keten fest, nachdem Konfigurationsänderungen im Gerät wirksam geworden sind. Mögliche Werte: 1..8192 (Voreinstellung: 2)  Der empfohlene Wert liegt zwischen einem Minimum von und einem Maximum, das einem Viertel des Werts im Feld entspricht.
Seite 350 Diagnose [ Diagnose > LLDP > Konfiguration ] Port-Beschreibung senden Aktiviert/deaktiviert das Senden des TLV (Type-Length-Value) mit der Port-Beschreibung. Mögliche Werte: markiert (Voreinstellung)  Das Senden des TLV ist aktiv. Das Gerät sendet den TLV mit der Port-Beschreibung. unmarkiert  Das Senden des TLV ist inaktiv.
Seite 351: Autodetect
Diagnose [ Diagnose > LLDP > Konfiguration ] Nachbarn (max.) Begrenzt für diesen Port die Anzahl der zu erfassenden benachbarten Geräte. Mögliche Werte: 1..50 (Voreinstellung: 10)  FDB-Modus Legt fest, welche Funktion das Gerät verwendet, um benachbarte Geräte auf diesem Port zu erfassen.
Seite 352: Lldp Topologie-Erkennung
Diagnose [ Diagnose > LLDP > Topologie-Erkennung ] 6.5.2 LLDP Topologie-Erkennung [ Diagnose > LLDP > Topologie-Erkennung ] Geräte in Netzen senden Mitteilungen in Form von Paketen, welche auch unter dem Namen „LLDPDU“ (LLDP-Dateneinheit) bekannt sind. Die über LLDPDUs sendeten und empfangenen Daten sind aus vielen Gründen nützlich.
Seite 353 Diagnose [ Diagnose > LLDP > Topologie-Erkennung ] Zeigt, ob das angeschlossene Gerät LLDP aktiv unterstützt. Mögliche Werte: markiert  Das angeschlossene Gerät unterstützt kein LLDP. Das Gerät verwendet Informationen aus seiner Adresstabelle (FDB, Forwarding Database). (Voreinstellung) unmarkiert  Das angeschlossene Gerät unterstützt aktiv LLDP. Nachbar-IP-Adresse Zeigt die IP-Adresse, mit der der Zugriff auf das Management des Nachbargeräts möglich ist.
Seite 354 Diagnose [ Diagnose > LLDP > Topologie-Erkennung ] [LLDP-MED] Bei „LLDP for Media Endpoint Devices“ (LLDP-MED) handelt es sich um eine Erweiterung von LLDP, welche zwischen Endgeräten und Geräten im Netz arbeitet. Sie bietet insbesondere Unter- stützung für VoIP-Anwendungen. Diese unterstützende Richtlinie bietet einen zusätzlichen Satz gebräuchlicher Mitteilungen (d.
Seite 355: Bericht
Diagnose [ Diagnose > Bericht ] Status Tagged-Bit Zeigt den sog. „Tagged Bit Status“. Der Wert true zeigt, dass die Anwendung ein markiertes VLAN verwendet.  Der Wert false zeigt, dass das Gerät für die spezifische Anwendung auf einen unmarkierten ...
Seite 356: Bericht Global
Diagnose [ Diagnose > Bericht > Global ] 6.6.1 Bericht Global [ Diagnose > Bericht > Global ] Das Gerät ermöglicht Ihnen, über die folgenden Ausgaben bestimmte Ereignisse zu protokollieren: auf der Konsole  auf einen oder mehreren Syslog-Servern  auf einer per SSH aufgebauten Verbindung zum Command Line Interface ...
Seite 357 Diagnose [ Diagnose > Bericht > Global ] Buffered-Logging Das Gerät puffert protokollierte Ereignisse in 2 getrennten Speicherbereichen, damit die Log- Einträge für dringliche Ereignisse erhalten bleiben. Dieser Rahmen ermöglicht Ihnen, den Mindest-Schweregrad für Ereignisse festzulegen, die das Gerät im höher priorisierten Speicherbereich puffert. Schweregrad Legt den Mindest-Schweregrad für die Ereignisse fest.
Seite 358: Warning  Notice
Diagnose [ Diagnose > Bericht > Global ] Protokolliere SNMP-Get-Requests Schaltet die Protokollierung von SNMP Get requests ein/aus. Mögliche Werte:  Die Protokollierung ist eingeschaltet. Das Gerät protokolliert SNMP Get requests als Ereignis im Syslog. Den Schweregrad für dieses Ereignis wählen Sie in der Dropdown-Liste Schweregrad Get- aus.
Seite 359 Diagnose [ Diagnose > Bericht > Global ] informational  debug  CLI-Logging Funktion Schaltet die Funktion ein/aus. CLI-Logging Mögliche Werte:  Die Funktion CLI-Logging ist eingeschaltet. Das Gerät protokolliert jeden Befehl, den es über das Command Line Interface empfängt. (Voreinstellung) ...
Seite 360: Bedeutung Der Ereignis-Schweregrade
Diagnose [ Diagnose > Bericht > Global ] Bedeutung der Ereignis-Schweregrade Schweregrad Bedeutung Gerät nicht betriebsbereit emergency alert Sofortiger Bedienereingriff erforderlich critical Kritischer Zustand Fehlerhafter Zustand error Warnung warning notice Signifikanter, normaler Zustand informational Informelle Nachricht debug Debug-Nachricht RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 361: Persistentes Ereignisprotokoll
Diagnose [ Diagnose > Bericht > Persistentes Ereignisprotokoll ] 6.6.2 Persistentes Ereignisprotokoll [ Diagnose > Bericht > Persistentes Ereignisprotokoll ] Das Gerät ermöglicht Ihnen, die Log-Einträge in einer Datei im externen Speicher permanent zu speichern. Somit haben Sie auch nach einem Neustart des Geräts Zugriff auf die Log-Einträge. In diesem Dialog begrenzen Sie die Größe der Log-Datei und legen den Mindest-Schweregrad für zu speichernde Ereignisse fest.
Seite 362 Diagnose [ Diagnose > Bericht > Persistentes Ereignisprotokoll ] Dateien (max.) Legt die Anzahl an Log-Dateien fest, die das Gerät im externen Speicher vorhält. Sobald die festgelegte maximale Anzahl an Dateien erreicht ist, löscht das Gerät die älteste Datei und benennt die verbleibenden Dateien um. Mögliche Werte: 0..25 (Voreinstellung: 4)
Seite 363 Diagnose [ Diagnose > Bericht > Persistentes Ereignisprotokoll ] Dateiname Zeigt den Dateinamen der Log-Datei im externen Speicher. Mögliche Werte: messages  messages.X  Datei-Größe [Byte] Zeigt die Größe der Log-Datei im externen Speicher in Bytes. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 364: System-Log
Diagnose [ Diagnose > Bericht > System-Log ] 6.6.3 System-Log [ Diagnose > Bericht > System-Log ] Das Gerät protokolliert geräteinterne Ereignisse in einer Log-Datei (System Log). Dieser Dialog zeigt die Log-Datei (System Log). Der Dialog ermöglicht Ihnen, die Log-Datei im HTML-Format auf Ihrem PC zu speichern.
Seite 365: Audit-Trail
Diagnose [ Diagnose > Bericht > Audit-Trail ] 6.6.4 Audit-Trail [ Diagnose > Bericht > Audit-Trail ] Dieser Dialog zeigt die Log-Datei (Audit Trail). Der Dialog ermöglicht Ihnen, die Log-Datei als HTML-Datei auf Ihrem PC zu speichern. Um die Log-Datei nach Suchbegriffen zu durchsuchen, verwenden Sie die Suchfunktion Ihres Web-Browsers.
Seite 366: Erweitert
Erweitert [ Erweitert > DHCP-L2-Relay ] 7 Erweitert Das Menü enthält die folgenden Dialoge: DHCP-L2-Relay  DHCP Server  Industrie-Protokolle  Command Line Interface  DHCP-L2-Relay [ Erweitert > DHCP-L2-Relay ] Ein Netzadministrator verwendet den DHCP-L2-Relay-Agenten, um DHCP-Client-Informationen hinzuzufügen. L3-Relay-Agenten und DHCP-Server benötigen die DHCP-Client-Informationen, um den Clients eine IP-Adresse und eine Konfiguration zuzuweisen.
Seite 367: Dhcp-L2-Relay Konfiguration
Erweitert [ Erweitert > DHCP-L2-Relay > Konfiguration ] 7.1.1 DHCP-L2-Relay Konfiguration [ Erweitert > DHCP-L2-Relay > Konfiguration ] Dieser Dialog ermöglicht Ihnen, die Relais-Funktion an einem Port und an einem VLAN zu akti- vieren. Wenn Sie diese Funktion an einem Port aktivieren, leitet das Gerät die Option 82-Informa- tionen entweder weiter oder verwirft diese Informationen an nicht vertrauenswürdigen Ports.
Seite 368 Erweitert [ Erweitert > DHCP-L2-Relay > Konfiguration ] Mögliche Werte: markiert  Die Funktion ist aktiv. DHCP-L2-Relay (Voreinstellung) unmarkiert  Die Funktion ist inaktiv. DHCP-L2-Relay Gesicherter Port Aktiviert/deaktiviert den gesicherten DHCP-L2-Relay-Modus für den betreffenden Port. Mögliche Werte: markiert  Das Gerät akzeptiert DHCPv4-Pakete mit Option 82-Informationen. Das Gerät akzeptiert DHCPv6-Pakete mit Option 18-Informationen.
Seite 369 Erweitert [ Erweitert > DHCP-L2-Relay > Konfiguration ] Circuit-ID Aktiviert oder deaktiviert das Hinzufügen der Circuit-ID zu den Option 82-Informationen. Mögliche Werte: markiert (Voreinstellung)  Aktiviert das gemeinsame Senden von Circuit-ID und Remote-ID. unmarkiert  Das Gerät sendet ausschließlich die Remote-ID. Remote-ID-Typ Legt die Komponenten der Remote-ID für dieses VLAN fest.
Seite 370: Dhcp-L2-Relay Statistiken
Erweitert [ Erweitert > DHCP-L2-Relay > Statistiken ] 7.1.2 DHCP-L2-Relay Statistiken [ Erweitert > DHCP-L2-Relay > Statistiken ] Das Gerät überwacht den Verkehr auf den Ports und zeigt die Ergebnisse in tabellarischer Form. Die Tabelle ist in unterschiedliche Kategorien unterteilt, um Sie bei der Analyse zu unterstützen. Die DHCPv6-Relay-Optionen werden in der Statistik-Tabelle nicht angezeigt.
Seite 371: Dhcp Server
Erweitert [ Erweitert > DHCP Server ] DHCP Server [ Erweitert > DHCP Server ] Mit Hilfe des DHCP-Servers verwalten Sie eine Datenbank, welche die verfügbaren IP-Adressen sowie Konfigurationsdaten enthält. Wenn das Gerät eine Anfrage von einem Client erhält, prüft der DHCP-Server das Netz des DHCP-Clients und vergibt anschließend eine IP-Adresse.
Seite 372: Dhcp-Server Global
Erweitert [ Erweitert > DHCP Server > Global ] 7.2.1 DHCP-Server Global [ Erweitert > DHCP Server > Global ] Aktivieren Sie die Funktion entsprechend Ihren Anforderungen entweder global oder pro Port. Funktion Funktion Schaltet die DHCP-Server-Funktion des Geräts global ein oder aus. Mögliche Werte: ...
Seite 373: Dhcp-Server Pool
Erweitert [ Erweitert > DHCP Server > Pool ] 7.2.2 DHCP-Server Pool [ Erweitert > DHCP Server > Pool ] Weisen Sie dem mit einem Port verbundenen Endgerät oder Switch eine IP-Adresse zu. Der DHCP-Server stellt IP-Adress-Pools bereit, aus denen er den Clients IP-Adressen zuweist. Ein Pool besteht aus einer Liste mit Einträgen.
Seite 374 Erweitert [ Erweitert > DHCP Server > Pool ] IP-Adresse Legt die IP-Adresse für die statische IP-Adresszuweisung fest. Wenn Sie die dynamische IP- Adresszuweisung verwenden, definiert dieser Wert den Beginn des IP-Adressraums. Mögliche Werte: Gültige IPv4-Adresse  Letzte IP-Adresse Wenn Sie die dynamische IP-Adresszuweisung verwenden, definiert dieser Wert das Ende des IP- Adressraums.
Seite 375 Erweitert [ Erweitert > DHCP Server > Pool ] Client-ID Legt die Kennzeichnung des Client-Geräts fest, welches die IP-Adresse vergibt. Mögliche Werte: 1..80 Bytes (Format XX XX ..  –  Bei der IP-Adresszuweisung ignoriert der Server diese Variable. Remote-ID Legt die Kennzeichnung des entfernten Geräts fest, welches die IP-Adresse vergibt.
Seite 376 Erweitert [ Erweitert > DHCP Server > Pool ] Lease-Time [s] Legt die Vergabezeit in Sekunden fest. Mögliche Werte: 60..220752000 (Voreinstellung: 86400)  4294967295  Verwenden Sie diesen Wert für zeitlich unbegrenzte Vergaben oder für Vergaben über BOOTP. Default-Gateway Legt die IP-Adresse des Standard-Gateways fest. Steht hier der Wert 0.0.0.0, wird der DHCP-Nachricht kein Optionsfeld hinzugefügt.
Seite 377 Erweitert [ Erweitert > DHCP Server > Pool ] Mögliche Werte: Alphanumerische ASCII-Zeichenfolge mit 0..64 Zeichen  Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen” auf Seite RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 378: Dhcp-Server Lease-Tabelle
Erweitert [ Erweitert > DHCP Server > Lease-Tabelle ] 7.2.3 DHCP-Server Lease-Tabelle [ Erweitert > DHCP Server > Lease-Tabelle ] Dieser Dialog zeigt den Status der IP-Adressvergabe auf den einzelnen Ports. Tabelle Port Zeigt die Nummer des Ports, an welchen die Adresse gegenwärtig vergeben ist. IP-Adresse Zeigt die vergebene IP-Adresse, auf die sich der Eintrag bezieht.
Seite 379: Industrie-Protokolle
Erweitert [ Erweitert > Industrie-Protokolle ] Gateway Zeigt die Gateway-IP-Adresse des Geräts, welches die IP-Adresse vergibt. Client-ID Zeigt die Client-Kennung des Geräts, welches die IP-Adresse vergibt. Remote-ID Zeigt die Remote-Kennung des Geräts, welches die IP-Adresse vergibt. Circuit-ID Zeigt die Circuit-ID des Geräts, welches die IP-Adresse vergibt. Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 380 Erweitert [ Erweitert > Industrie-Protokolle > IEC61850-MMS ] 7.3.1 IEC61850-MMS [ Erweitert > Industrie-Protokolle > IEC61850-MMS ] IEC61850 MMS ist ein von der International Electrotechnical Commission (IEC) standardisiertes industrielles Kommunikationsprotokoll. Switches verwenden beispielsweise dieses Protokoll, wenn sie mit Anlagenkomponenten kommunizieren. Das Paket-orientierte Protokoll definiert eine einheitliche Kommunikationssprache auf Grundlage des Transport-Protokolls TCP/IP.
Seite 381 Erweitert [ Erweitert > Industrie-Protokolle > IEC61850-MMS ] Konfiguration Schreibzugriff Aktiviert/deaktiviert den Schreibzugriff auf den MMS-Server Mögliche Werte: markiert  Der Schreibzugriff auf den MMS-Server ist aktiviert. Diese Einstellung ermöglicht Ihnen, die Geräte-Einstellungen über das Protokoll IEC 61850 MMS zu ändern. (Voreinstellung) unmarkiert ...
Seite 382 Erweitert [ Erweitert > Industrie-Protokolle > IEC61850-MMS ] Sitzungen (max.) Legt die maximale Anzahl an MMS-Server-Verbindungen fest. Mögliche Werte: 1..15 (Voreinstellung: 5)  Information Status Zeigt den gegenwärtigen Status des IEC61850-MMS-Servers. Mögliche Werte: unavailable  starting  running  stopping ...
Seite 383: Modbus Tcp
Erweitert [ Erweitert > Industrie-Protokolle > Modbus TCP ] 7.3.2 Modbus TCP [ Erweitert > Industrie-Protokolle > Modbus TCP ] Modbus TCP ist ein Protokoll für die SCADA-Systemintegration (Supervisory Control and Data Acquisition). Modbus TCP ist ein herstellerunabhängiges Protokoll, das für die Überwachung und Steuerung von Automatisierungstechnik im Industriebereich eingesetzt wird, zum Beispiel für spei- cherprogrammierbare Steuerungen (SPS), Sensoren und Messgeräte.
Seite 384 Erweitert [ Erweitert > Industrie-Protokolle > Modbus TCP ] Mögliche Werte: markiert (Voreinstellung)  Der Lese-/Schreibzugriff für den TCP-Server ist aktiv. Dies ermöglicht Ihnen, die Geräte- Modbus Konfiguration über das TCP-Protokoll zu ändern. Modbus unmarkiert  Der Lesezugriff für den TCP-Server ist aktiv.
Seite 385: Profinet
Erweitert [ Erweitert > Industrie-Protokolle > PROFINET ] 7.3.3 PROFINET [ Erweitert > Industrie-Protokolle > PROFINET ] Dieser Dialog ermöglicht Ihnen, das PROFINET-Protokoll im Gerät zu konfigurieren, das zusammen mit PROFINET-Controllern und PROFINET-Geräten verwendet wird. Die Funktion des Geräts basiert auf dem PROFINET-Stack V2.2 von Siemens für gängige Ethernet- PROFINET Controller.
Seite 386 Erweitert [ Erweitert > Industrie-Protokolle > PROFINET ] Konfiguration Stationsname Legt den Namen des Geräts fest. Mögliche Werte: Alphanumerische ASCII-Zeichenfolge mit 0..240 Zeichen  Das Gerät erlaubt keine Verwendung einer Ziffer als erstes Zeichen. Information Aktive Application-Relations Zeigt, wie viele Application-Relations aktiv sind. Tabelle Port Zeigt die Nummer des Ports.
Seite 387 Erweitert [ Erweitert > Industrie-Protokolle > PROFINET ] Mögliche Werte: kein  Der Agent antwortet auf keine Pakete, die auf diesem Port empfangen wurden. Der Port leitet keine Pakete weiter, die auf anderen Ports empfangen wurden. kommend  Der Agent antwortet auf Pakete, die auf diesem Port empfangen wurden. Der Port leitet keine Pakete weiter, die auf anderen Ports empfangen wurden.
Seite 388: Ethernet/Ip
Erweitert [ Erweitert > Industrie-Protokolle > EtherNet/IP ] 7.3.4 EtherNet/IP [ Erweitert > Industrie-Protokolle > EtherNet/IP ] Dieser Dialog ermöglicht Ihnen, die EtherNet/IP-Einstellungen festzulegen. Sie haben die folgenden Möglichkeiten: Die Funktion im Gerät ein-/ausschalten. EtherNet/IP  Ein VLAN festlegen, das ausschließlich die EtherNet/IP-Pakete weiterleitet. ...
Seite 389 Erweitert [ Erweitert > Industrie-Protokolle > EtherNet/IP ] Konfiguration Schreibzugriff Aktiviert/deaktiviert den Lese-/Schreibzugriff des Protokolls EtherNet/IP. Mögliche Werte: markiert  Das Protokoll akzeptiert GET- und SET-Requests. EtherNet/IP unmarkiert (Voreinstellung)  Das Protokoll akzeptiert ausschließlich GET-Requests. EtherNet/IP Schaltflächen Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt „Schaltflächen”...
Seite 390: Command Line Interface
Erweitert [ Erweitert > CLI ] Command Line Interface [ Erweitert > CLI ] Dieser Dialog ermöglicht Ihnen, mit dem Command Line Interface auf das Gerät zuzugreifen. Die Voraussetzungen sind: Schalten Sie im Gerät den SSH-Server ein, siehe Dialog Gerätesicherheit > Management-Zugriff > ...
Seite 391 Erweitert 7.4 Command Line Interface RM GUI OCTOPUS-8TX Release 8.7 03/2021...
Seite 392: A Stichwortverzeichnis
Stichwortverzeichnis A Stichwortverzeichnis 802.1D/p-Mapping ............236 802.1X .
Seite 393 Stichwortverzeichnis GARP ..............228 Geräte-Software .
Seite 394 Stichwortverzeichnis MAC Address Conflict Detection ..........23 MAC-Adress-Filter .
Seite 395 Stichwortverzeichnis Schulungsangebote ............397 Schweregrad .
Seite 396 Stichwortverzeichnis Zähler-Reset ..............61 Zertifikat .
Seite 397 Stichwortverzeichnis RM GUI 8.7 Release Technische Unterstützung 03/2021...
Seite 398: B Weitere Unterstützung
Die Adressen unserer Vertragspartner finden Sie im Internet unter www.hirschmann.com. Eine Liste von Telefonnummern und E-Mail-Adressen für direkten technischen Support durch Hirschmann finden Sie unter hirschmann-support.belden.com. Sie finden auf dieser Website außerdem eine kostenfreie Wissensdatenbank sowie einen Down- load-Bereich für Software.
Seite 399: C Leserkritik
Leserkritik C Leserkritik Wie denken Sie über dieses Handbuch? Wir sind stets bemüht, in unseren Handbüchern das betreffende Produkt vollständig zu beschreiben und wichtiges Hintergrundwissen zu vermitteln, um Sie beim Einsatz dieses Produkts zu unterstützen. Ihre Kommentare und Anregungen unterstützen uns, die Qualität und den Informationsgrad dieser Dokumentation noch zu steigern.
Seite 400 Leserkritik Allgemeine Kommentare: Absender: Firma / Abteilung: Name / Telefonnummer: Straße: PLZ / Ort: E-Mail: Datum / Unterschrift: Sehr geehrter Anwender, bitte schicken Sie dieses Blatt ausgefüllt zurück als Fax an die Nummer +49 (0)7127 14-1600 oder  per Post an ...
Seite 402: Konfiguration
Anwender-Handbuch Konfiguration OCTOPUS-8TX Switch HiOS-2S UM Config OCTOPUS-8TX Technische Unterstützung Release 8.7 04/2021 https://hirschmann-support.belden.com...
Seite 403 Die Nennung von geschützten Warenzeichen in diesem Handbuch berechtigt auch ohne besondere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Warenzeichen- und Markenschutz-Gesetzgebung als frei zu betrachten wären und daher von jedermann benutzt werden dürften. © 2021 Hirschmann Automation and Control GmbH Handbücher sowie Software sind urheberrechtlich geschützt.
Seite 404 Inhalt Inhalt Sicherheitshinweise............9 Über dieses Handbuch .
Seite 405 Inhalt Authentifizierungs-Listen ............65 3.3.1 Anwendungen .
Seite 406 Inhalt Neueste Software laden............107 Software-Update vom PC .
Seite 407 Inhalt Template-basiertes TSN konfigurieren ......... 157 11.1 Zugrundeliegende Fakten .
Seite 408 Inhalt 14.2 Gerätestatus überwachen ........... . . 213 14.2.1 Ereignisse, die überwacht werden können .
Seite 409 Inhalt 16.2 Modbus TCP ............. . . 266 16.2.1 Modbus TCP/IP Client/Server-Modus .
Seite 410: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise WARNUNG UNKONTROLLIERTE MASCHINENBEWEGUNGEN Um unkontrollierte Maschinenbewegungen aufgrund von Datenverlust zu vermeiden, konfigu- rieren Sie alle Geräte zur Datenübertragung individuell. Nehmen Sie eine Maschine, die mittels Datenübertragung gesteuert wird, erst in Betrieb, wenn Sie alle Geräte zur Datenübertragung vollständig konfiguriert haben. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sach- schäden zur Folge haben.
Seite 411 Sicherheitshinweise UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 412: Über Dieses Handbuch
Über dieses Handbuch Über dieses Handbuch Das Anwender-Handbuch „Konfiguration“ enthält die Informationen, die Sie zur Inbetriebnahme des Geräts benötigen. Es leitet Sie Schritt für Schritt von der ersten Inbetriebnahme bis zu den grundlegenden Einstellungen für einen Ihrer Umgebung angepassten Betrieb. Das Anwender-Handbuch „Installation“...
Seite 413: Legende
Legende Legende Die in diesem Handbuch verwendeten Auszeichnungen haben folgende Bedeutungen: Aufzählung  Arbeitsschritt  Verweis Querverweis mit Verknüpfung Anmerkung: Eine Anmerkung betont eine wichtige Tatsache oder lenkt Ihre Aufmerksamkeit auf eine Abhängigkeit. Darstellung eines CLI-Kommandos oder des Feldinhalts in der grafischen Benut- Courier zeroberfläche Auszuführen in der grafische Benutzeroberfläche...
Seite 414: Ersetzen Eines Defekten Geräts
Ersetzen eines defekten Geräts Ersetzen eines defekten Geräts Das Gerät bietet folgende Plug-and-Play-Lösungen, um ein defektes Gerät durch ein Gerät des gleichen Typs zu ersetzen: Das neue Gerät lädt das Konfigurationsprofil des ersetzten Geräts vom externen Speicher.  Siehe „Konfigurationsprofil aus dem externen Speicher laden” auf Seite 100. Das neue Gerät erhält seine IP-Adresse mittels DHCP Option 82.
Seite 415 Ersetzen eines defekten Geräts UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 416: Benutzeroberflächen
Benutzeroberflächen 1.1 Grafische Benutzeroberfläche 1 Benutzeroberflächen Das Gerät ermöglicht Ihnen, die Einstellungen des Geräts über folgende Benutzeroberflächen fest- zulegen. Tab. 1: Benutzeroberflächen für Zugriff auf das Management des Geräts Benutzeroberfläche Erreichbar über … Voraussetzung Grafische Benutzeroberfläche Ethernet (In-Band) Web-Browser Command Line Interface Ethernet (In-Band) Terminalemulations-Software Serielle Schnittstelle (Out-of-...
Seite 417: Command Line Interface
Benutzeroberflächen 1.2 Command Line Interface Command Line Interface Das Command Line Interface bietet Ihnen die Möglichkeit, die Funktionen des Gerätes über eine lokale oder eine Fernverbindung zu bedienen. IT-Spezialisten finden im Command Line Interface die gewohnte Umgebung zum Konfigurieren von IT-Geräten.
Seite 418: Telnet-Verbindung Über Putty
Benutzeroberflächen 1.2 Command Line Interface Telnet-Verbindung über PuTTY Führen Sie die folgenden Schritte aus: Starten Sie auf Ihrem Rechner das Programm PuTTY.  Abb. 2: PuTTY-Eingabemaske In das Feld fügen Sie die IP-Adresse Ihres Geräts ein. Host Name (or IP address) ...
Seite 419 Benutzeroberflächen 1.2 Command Line Interface Fügen Sie das Passwort ein.  Das voreingestellte Passwort ist private. Drücken Sie die <Enter>-Taste.  Copyright (c) 2011-2021 Hirschmann Automation and Control GmbH All rights reserved OS-000800 Release HiOS-2S-08.7.00 (Build date 2021-03-30 15:12) System Name OS-ECE555d5e746 Management IP : 192.168.1.5...
Seite 420: Zugriff Auf Das Command Line Interface Mit Ssh (Secure Shell)
Benutzeroberflächen 1.2 Command Line Interface 1.2.3 Zugriff auf das Command Line Interface mit SSH (Secure Shell) Im folgenden Beispiel verwenden wir das Programm PuTTY. Eine weitere Möglichkeit, über SSH auf Ihr Gerät zuzugreifen, ist die OpenSSH Suite. Führen Sie die folgenden Schritte aus: Starten Sie auf Ihrem Rechner das Programm PuTTY.
Seite 421 Benutzeroberflächen 1.2 Command Line Interface Klicken Sie die Schaltfläche Open, um die Datenverbindung zu Ihrem Gerät aufzubauen.  Abhängig vom Gerät und vom Zeitpunkt des Konfigurierens von SSH dauert der Verbindungs- aufbau bis zu eine Minute. Bei der 1. Anmeldung zeigt das Programm gegen Ende des Verbindungsaufbaus eine PuTTY Sicherheitswarnmeldung und ermöglicht Ihnen, den Fingerabdruck des Schlüssels zu prüfen.
Seite 422: Zugriff Auf Das Command Line Interface Über Die Serielle Schnittstelle
Benutzeroberflächen 1.2 Command Line Interface login as: admin admin@192.168.1.5’s password: Copyright (c) 2011-2021 Hirschmann Automation and Control GmbH All rights reserved OS-000800 Release HiOS-2S-08.7.00 (Build date 2021-03-30 15:12) System Name OS-ECE555d5e746 Management IP : 192.168.1.5 Subnet Mask 255.255.255.0 Base MAC EC:E5:55:01:02:03 USB IP 192.168.248.100...
Seite 423 Benutzeroberflächen 1.2 Command Line Interface Führen Sie die folgenden Schritte aus: Verbinden Sie das Gerät über die serielle Schnittstelle mit einem Terminal. Alternativ verbinden  Sie das Gerät mit einem COM-Port Ihres PCs mit Terminal-Emulation nach VT100 und drücken Sie eine beliebige Taste. Alternativ erstellen Sie die serielle Datenverbindung zum Gerät über die serielle Schnittstelle mit ...
Seite 424: Modus-Basierte Kommando-Hierarchie
Benutzeroberflächen 1.2 Command Line Interface Copyright (c) 2011-2021 Hirschmann Automation and Control GmbH All rights reserved OS-000800 Release HiOS-2S-08.7.00 (Build date 2021-03-30 15:12) System Name OS-ECE555d5e746 Management IP : 192.168.1.5 Subnet Mask 255.255.255.0 Base MAC EC:E5:55:01:02:03 USB IP 192.168.248.100 USB Mask 255.255.255.0 System Time 2021-04-01 18:24:03...
Seite 425 Benutzeroberflächen 1.2 Command Line Interface Die folgende Abbildung zeigt die Modi des Command Line Interfaces. ROOT login logout Die User Exec Kommandos Eingeschränkte sind auch im User Exec Modus Funktion Privileged Exec Modus verfügbar. enable exit Basisfunktionen, Privileged Exec Modus Grundeinstellungen vlan serviceshell...
Seite 426 Benutzeroberflächen 1.2 Command Line Interface Global Config Modus  Der Global Config Modus ermöglicht Ihnen, Modifikationen an der laufenden Konfiguration durchzuführen. In diesem Modus sind allgemeine Setup-Kommandos zusammengefasst. Kommando-Prompt: (OS8TX) (config)# Interface Range Modus  Die Befehle Interface Range Modus wirken sich auf einen bestimmten Port, auf eine ausge- wählte Gruppe von mehreren Ports oder auf alle Ports aus.
Seite 427 Benutzeroberflächen 1.2 Command Line Interface Die folgende Tabelle zeigt die Kommando Modi, die im jeweiligen Modus sichtbaren Kommando- Prompts (Eingabeaufforderungszeichen) und die Möglichkeit, mit der Sie den Modus beenden. Tab. 2: Kommando-Modi Kommando- Zugriffsmethode Beenden oder nächsten Modus starten modus User Exec Erste Zugriffsebene.
Seite 428: Ausführen Von Kommandos
Benutzeroberflächen 1.2 Command Line Interface Wenn Sie ein Fragezeichen (?) nach dem Prompt eingeben, gibt das Command Line Interface Ihnen die Liste der verfügbaren Kommandos und eine Kurzbeschreibung zu den Kommandos aus. (OS8TX)> Set the CLI preferences. enable Turn on privileged commands. help Display help for various special keys.
Seite 429: Aufbau Eines Kommandos
Benutzeroberflächen 1.2 Command Line Interface Kommandobaum Die Kommandos im Command Line Interface sind in einer Baumstruktur organisiert. Die Kommandos und ggf. die zugehörigen Parameter verzweigen sich so lange weiter, bis das Kommando komplett definiert und damit ausführbar ist. Das Command Line Interface prüft die Eingaben.
Seite 430 Benutzeroberflächen 1.2 Command Line Interface Tab. 3: Parameter- und Kommando-Syntax Eine senkrechte Linie, eingeschlossen in Klammern, zeigt eine [Choice1 | Choice2] Auswahlmöglichkeit. Wählen Sie einen Wert. Durch eine senkrechte Linie getrennte Elemente, eingeschlossen in eckigen Klammern, zeigen eine optionale Auswahlmöglichkeit an (Auswahl1 oder Auswahl2 oder keine Auswahl).
Seite 431: Beispiele Für Kommandos
Benutzeroberflächen 1.2 Command Line Interface Die folgende Tabelle zeigt die Darstellung und den Bereich der Adresstypen: Tab. 5: Format und Bereich von Netzadressen Adresstyp Format Bereich Beispiel IP-Adresse nnn.nnn.nnn.nnn nnn: 0 bis 255 (dezimal) 192.168.11.110 MAC-Adresse mm:mm:mm:mm:mm:mm mm: 00 bis ff (hexadezimale A7:C9:89:DD:A9:B3 Zahlenpaare) Zeichenfolgen (Strings)
Seite 432: Eingabeprompt
Benutzeroberflächen 1.2 Command Line Interface (default: 1812). [msgauth] Enable or disable the message authenticator attribute for this server. [primary] Configure the primary RADIUS server. [status] Enable or disable a RADIUS authentication server entry. [secret] Configure the shared secret for the RADIUS authentication server.
Seite 433: Tastaturkombinationen
Benutzeroberflächen 1.2 Command Line Interface Rautezeichen  Ein Rautezeichen zu Beginn des Eingabeprompts zeigt, dass sich die Boot-Parameter von den Parametern während der Bootphase unterscheiden. (OS8TX)> Ausrufezeichen  Ein Ausrufezeichen zu Beginn des Eingabeprompts zeigt: das Passwort für die Benutzer- konten oder stimmt mit dem Lieferzustand überein.
Seite 434 Benutzeroberflächen 1.2 Command Line Interface Tab. 7: Tastenkombinationen im Command Line Interface Tastaturkombination Beschreibung <STRG> + <F> Ein Zeichen nach vorn gehen <STRG> + <B> Ein Zeichen zurück gehen <STRG> + <D> Nächstes Zeichen löschen <STRG> + <U>, <X> Zeichen bis zum Anfang der Zeile löschen <STRG>...
Seite 435: Eingabehilfen
Benutzeroberflächen 1.2 Command Line Interface 1.2.11 Eingabehilfen Befehlsergänzung Das Command Line Interface ermöglicht Ihnen, die Befehlsvervollständigung (Tab-Completion) zu verwenden, um die Eingabe von Befehlen zu vereinfachen. Damit haben Sie die Möglichkeit, Schlüsselwörter abzukürzen. Tippen Sie den Beginn eines Schlüsselwortes ein. Wenn die eingegebenen Buchstaben ein ...
Seite 436: Anwendungsfälle
Benutzeroberflächen 1.2 Command Line Interface 1.2.12 Anwendungsfälle Konfiguration speichern Damit Ihre Password-Einstellungen und Ihre sonstigen Konfigurationsänderungen nach einem Reset des Gerätes oder nach einer Unterbrechung der Spannungsversorgung erhalten bleiben, speichern Sie die Konfiguration. Führen Sie dazu die folgenden Schritte aus: Wechseln Sie mit in den Privileged Exec Modus.
Seite 437: Arbeiten Mit Der Service Shell
Benutzeroberflächen 1.2 Command Line Interface 1.2.13 Service Shell Die Service Shell dient ausschließlich zu Service-Zwecken. Die Service Shell ermöglicht Benutzern den Zugriff auf interne Funktionen des Geräts. Wenn Sie beim Zugriff auf Ihr Gerät Unterstützung benötigen, verwendet das Service-Personal die Service Shell, um interne Zustände wie Switch-Register und CPU-Register zu überwachen.
Seite 438: Service Shell Permanent Im Gerät Deaktivieren
Benutzeroberflächen 1.2 Command Line Interface Service Shell-Kommandos anzeigen Voraussetzung ist, dass Sie die Service Shell bereits gestartet haben. Führen Sie die folgenden Schritte aus: Fügen Sie ein und drücken die <Enter>-Taste.  help /mnt/fastpath # help Built-in commands: ------------------ . : [ [[ alias bg break cd chdir command continue echo eval exec exit export false fg getopts hash help history jobs kill let local pwd read readonly return set shift source test times trap true type ulimit umask unalias unset wait...
Seite 439 Benutzeroberflächen 1.2 Command Line Interface Fügen Sie ein und drücken die <Enter>-Taste.  serviceshell deactivate Um den Aufwand beim Tippen zu reduzieren: – Fügen Sie ein und drücken die <Enter>-Taste. – Fügen Sie ein und drücken die <Enter>-Taste. Dieser Schritt ist unumkehrbar! ...
Seite 440: System-Monitor
Benutzeroberflächen 1.3 System-Monitor System-Monitor Der System-Monitor ermöglicht Ihnen, vor dem Starten des Betriebssystems grundlegende Betriebsparameter einzustellen. 1.3.1 Funktionsumfang Im System-Monitor erledigen Sie beispielsweise folgende Aufgaben: Betriebssystem verwalten und Software-Image prüfen  Betriebssystem aktualisieren  Betriebssystem starten  Konfigurationsprofile löschen, Gerät auf Lieferzustand zurücksetzen ...
Seite 441 Benutzeroberflächen 1.3 System-Monitor Führen Sie die folgenden Schritte aus: Verbinden Sie mit Hilfe des Terminal-Kabels die serielle Schnittstelle des Geräts mit dem COM-  Port des PCs. Starten Sie die VT100-Terminalemulation auf dem PC.  Legen Sie folgende Übertragungsparameter fest: ...
Seite 442: Ip-Parameter Festlegen
IP-Parameter festlegen 2.1 Grundlagen IP Parameter 2 IP-Parameter festlegen Bei der Erstinstallation des Geräts benötigen Sie die IP-Parameter. Das Gerät bietet bei der Erstinstallation die folgenden Möglichkeiten zur Eingabe der IP-Parameter: Eingabe über das Command Line Interface.  Wählen Sie diese „In-Band“-Methode, wenn Sie Ihr Gerät außerhalb seiner Betriebsumgebung vorkonfigurieren oder Sie den Netzzugang („Out-of-Band“) zu dem Gerät wiederherstellen.
Seite 443 IP-Parameter festlegen 2.1 Grundlagen IP Parameter Der erste Byte einer IP-Adresse ist die Netzadresse. Der Regulierungsausschuss für die weltweite Zuweisung von Netzadressen ist IANA („Internet Assigned Numbers Authority“). Falls Sie einen IP- Adressenblock benötigen, wenden Sie sich an Ihren Internet Service Provider (ISP). Ihr ISP wendet sich an seine lokale übergeordnete Organisation, um einen IP-Adressenblock zu reservieren: APNIC (Asia Pacific Network Information Center) ...
Seite 444: Beispiel Für Die Anwendung Der Netzmaske
IP-Parameter festlegen 2.1 Grundlagen IP Parameter Beispiel für IP-Adressen mit Subnetzzuordnung gemäß der Netzmaske: Dezimale Darstellung 129.218.65.17 128 < 129 191 › Klasse B Binäre Darstellung 10000001.11011010.01000001.00010001 Subnetz 1 Netzadresse Dezimale Darstellung 129.218.129.17 128 < 129 191 › Klasse B Binäre Darstellung 10000001.11011010.10000001.00010001 Subnetz 2...
Seite 445: Classless Inter-Domain Routing
IP-Parameter festlegen 2.1 Grundlagen IP Parameter Lorenzo erhält den Brief, entfernt den äußeren Umschlag und erkennt auf dem inneren Umschlag, dass der Brief für Julia bestimmt ist. Er steckt den inneren Umschlag in einen neuen äußeren Umschlag, schaut in seiner Adressliste, der ARP-Tabelle, nach der MAC-Adresse von Julia und schreibt diese auf den äußeren Umschlag als Zieladresse und seine eigene MAC-Adresse als Quelladresse.
Seite 446: Ipv6
IP-Parameter festlegen 2.1 Grundlagen IP Parameter 2.1.2 IPv6 Grundlagen IP Parameter Das Internet Protocol Version 6 (IPv6) ist die neue Version des Internet Protocol Version 4 (IPv4). Die Implementierung von IPv6 war notwendig, da die IPv4-Adressen aufgrund der großen Verbrei- tung des Internets nicht ausreichen.
Seite 447: Darstellung Der Adresse
IP-Parameter festlegen 2.1 Grundlagen IP Parameter Darstellung der Adresse Die IPv6-Adresse besteht aus 128 Bits. Sie besteht aus 8 Blöcken mit 4 hexadezimalen Zahlen. Jeder Block stellt 16 Bits dar. Die 16-Bit-Blöcke werden durch Doppelpunkte (:) getrennt. Die Groß- und Kleinschreibung müssen Sie bei IPv6-Adressen nicht beachten. Gemäß...
Seite 448: Arten Von Adressen
IP-Parameter festlegen 2.1 Grundlagen IP Parameter Tab. 9: Verkürzung von IPv6-Adressen Bevorzugt 2008:00B7:0000:DEF0:DDDD:0000:E604:0001 Keine 2008: 0:DEF0:DDDD: 0:E604: führenden Nullen Verkürzt 2008:B7::DEF0:DDDD:0:E604:1 Präfixlänge Im Gegensatz zu IPv4-Adressen verwenden IPv6-Adressen keine Subnetzmaske, um den Netzan- teil einer Adresse zu bestimmen. Stattdessen nutzt das IPv6-Protokoll dafür die Präfixlänge. Die Präfixe von IPv6-Adressen werden ähnlich geschrieben wie die Präfixe von IPv4-Adressen in Classless Inter-Domain Routing (CIDR): <IPv6-Adresse>/<Präfixlänge>...
Seite 449: Nicht Spezifizierte Adresse
IP-Parameter festlegen 2.1 Grundlagen IP Parameter Nicht spezifizierte Adresse Die nicht spezifizierte Adresse ist eine IPv6-Adresse, in der jedes Bit auf 0 gesetzt ist. Das entspricht 0.0.0.0 in IPv4. Die nicht spezifizierte Adresse zeigt das Fehlen einer Adresse an. Sie wird gewöhnlich als Quelladresse verwendet, wenn noch keine eigene Adresse feststeht.
Seite 450 IP-Parameter festlegen 2.1 Grundlagen IP Parameter Global-Unicast-Adresse Eine Global-Unicast-Adresse ist global eindeutig und kann über das Internet geroutet werden. Diese Art von Adressen entsprechen den öffentlichen IPv4-Adressen. Gegenwärtig werden ausschließlich Global-Unicast-Adressen mit den ersten drei Bits 001 oder 2000::/3 zugewiesen. Eine Global-Unicast-Adresse hat 3 Bereiche: Global-Routing-Präfix ...
Seite 451: Ip-Parameter Mit Dem Command Line Interface Festlegen
IP-Parameter festlegen 2.2 IP-Parameter mit dem Command Line Interface festlegen IP-Parameter mit dem Command Line Interface fest- legen 2.2.1 IPv4 Es gibt folgende Möglichkeiten, die IP-Parameter einzugeben: BOOTP/DHCP  HiDiscovery-Protokoll  Externer Speicher  Command Line Interface über eine serielle Verbindung ...
Seite 452: Ipv6
IP-Parameter festlegen 2.2 IP-Parameter mit dem Command Line Interface festlegen Fügen Sie die IP-Parameter ein.  Lokale IP-Adresse  In der Voreinstellung ist die lokale IP-Adresse 0.0.0.0 Netzmaske  Wenn Sie Ihr Netz in Subnetze aufgeteilt haben und diese mit einer Netzmaske identifi- zieren, fügen Sie an dieser Stelle die Netzmaske ein.
Seite 453 IP-Parameter festlegen 2.2 IP-Parameter mit dem Command Line Interface festlegen Aktivieren Sie das IPv6-Protokoll, falls es deaktiviert ist.  Geben Sie die IPv6-Parameter ein.  IPv6-Adresse  Gültige IPv6-Adresse. Die IPv6-Adresse wird in einer verkürzten Schreibweise angezeigt. Präfixlänge  Im Gegensatz zu IPv4-Adressen verwenden IPv6-Adressen keine Subnetzmaske, um den Netzanteil einer Adresse zu bestimmen.
Seite 454: Ip-Parameter Mit Hidiscovery Festlegen
IP-Parameter festlegen 2.3 IP-Parameter mit HiDiscovery festlegen IP-Parameter mit HiDiscovery festlegen Das HiDiscovery-Protokoll ermöglicht Ihnen, dem Gerät über das Ethernet IP-Parameter zuzu- weisen. Die anderen Parameter konfigurieren Sie komfortabel über die grafische Benutzeroberfläche. Installieren Sie die HiDiscovery-Software auf Ihrem PC. Sie finden die Software auf der Produkt- DVD, die Sie mit dem Gerät erhalten haben.
Seite 455 IP-Parameter festlegen 2.3 IP-Parameter mit HiDiscovery festlegen HiDiscovery ermöglicht das Identifizieren der angezeigten Geräte. Wählen Sie eine Gerätezeile aus.  Um für das ausgewählte Gerät das Blinken der LEDs einzuschalten, klicken Sie in der Werk-  zeugleiste die Schaltfläche Signal. Um das Blinken auszuschalten, klicken Sie noch einmal die Schaltfläche Signal.
Seite 456: Ip-Parameter Mit Grafischer Benutzeroberfläche Festlegen
IP-Parameter festlegen 2.4 IP-Parameter mit grafischer Benutzeroberfläche festlegen IP-Parameter mit grafischer Benutzeroberfläche fest- legen 2.4.1 IPv4 Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen > Netz > Global.  In diesem Dialog legen Sie das VLAN fest, in dem das Management des Geräts erreichbar ist, und konfigurieren den HiDiscovery-Zugang.
Seite 457: Ipv6
IP-Parameter festlegen 2.4 IP-Parameter mit grafischer Benutzeroberfläche festlegen 2.4.2 IPv6 Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen > Netz > IPv6.  Das IPv6-Protokoll ist in der Voreinstellung aktiviert. Vergewissern Sie sich, dass das Opti-  onsfeld im Rahmen ausgewählt ist.
Seite 458: Ip-Parameter Mit Bootp Festlegen
IP-Parameter festlegen 2.5 IP-Parameter mit BOOTP festlegen IP-Parameter mit BOOTP festlegen Bei aktivierter Funktion BOOTP sendet das Gerät eine Boot-Anforderungsnachricht an den BOOTP- Server. Die Boot-Anforderungsnachricht enthält die in dem Dialog Grundeinstellungen > Netz > IPv4 konfigurierte Client-ID. Der BOOTP-Server gibt die Client-ID in eine Datenbank ein und weist eine IP-Adresse zu.
Seite 459: Ip-Parameter Mit Dhcp Festlegen
IP-Parameter festlegen 2.6 IP-Parameter mit DHCP festlegen IP-Parameter mit DHCP festlegen 2.6.1 IPv4 Das DHCP (Dynamic Host Configuration Protocol) ist eine Weiterentwicklung von BOOTP und hat dieses abgelöst. DHCP ermöglicht zusätzlich die Konfiguration eines DHCP-Clients über einen Namen anstatt über die MAC-Adresse. Dieser Name heißt bei DHCP nach RFC 2131 „Client Identifier".
Seite 460: Ipv6
IP-Parameter festlegen 2.6 IP-Parameter mit DHCP festlegen In der Voreinstellung ist DHCP aktiviert. Solange DHCP aktiviert ist, versucht das Gerät, eine IP- Adresse zu bekommen. Findet das Gerät nach einem Neustart keinen DHCP-Server, hat es keine IP-Adresse. Im Dialog können Sie DHCP aktivieren oder deakti- Grundeinstellungen >...
Seite 461 IP-Parameter festlegen 2.6 IP-Parameter mit DHCP festlegen Client-ID wird im Dialog Grundeinstellungen > Netz > IPv6 im Rahmen DHCP angezeigt. Das Gerät kann ausschließlich eine IPv6-Adresse mit einer vom DHCPv6 Prefix-Länge erhalten. Keine Gateway-Adresse-Informationen werden bereitgestellt. Wenn nötig, können Sie dieGateway-Adresse-Informationen manuell festlegen.
Seite 462: Erkennung Von Adresskonflikten Verwalten
IP-Parameter festlegen 2.7 Erkennung von Adresskonflikten verwalten Erkennung von Adresskonflikten verwalten Sie weisen dem Gerät eine IP-Adresse mithilfe mehrerer verschiedener Methoden zu. Diese Funk- tion unterstützt das Gerät bei der Erkennung von IP-Adresskonflikten in einem Netz nach dem Starten sowie die Durchführung von regelmäßigen Prüfungen während des Betriebes. Diese Funk- tion wird im RFC 5227 beschrieben.
Seite 463: Erkennung Doppelter Adressen
IP-Parameter festlegen 2.8 Erkennung doppelter Adressen Erkennung doppelter Adressen Die Funktion Erkennung doppelter Adressen bestimmt die Eindeutigkeit einer IPv6-Unicast-Adresse auf einem Interface. Die Funktion wird ausgeführt, wenn eine IPv6-Adresse manuell konfiguriert wird oder mit den Methoden oder Auto. Die Funktion wird ebenfalls ausgeführt, wenn sich DHCPv6 ein Verbindungsstatus ändert, zum Beispiel von inaktiv zu aktiv.
Seite 464: Zugriff Auf Das Gerät
Zugriff auf das Gerät 3.1 Berechtigungen 3 Zugriff auf das Gerät Berechtigungen Die Funktionen des Gerätes, die Ihnen als Benutzer zur Verfügung stehen, hängen von Ihrer Berechtigungsstufe ab. Der Funktionsumfang einer Berechtigungsstufe ist für Sie verfügbar, wenn Sie als Benutzer mit dieser Berechtigungsstufe angemeldet sind. Die Kommandos, die Ihnen als Benutzer zur Verfügung stehen, sind außerdem abhängig vom Modus des Command Line Interface, in welchem Sie sich gerade befinden.
Seite 465: Erste Anmeldung (Passwortänderung)
Passwort zu bestätigen. Melden Sie sich mit Ihrem neuen Passwort erneut an.  Anmerkung: Wenn Sie Ihr Passwort vergessen haben, verwenden Sie den System-Monitor, um das Passwort zurückzusetzen. Weitere Informationen finden Sie unter hirschmann-support.belden.com. UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 466: Authentifizierungs-Listen
Zugriff auf das Gerät 3.3 Authentifizierungs-Listen Authentifizierungs-Listen Wenn ein Benutzer über eine bestimmte Verbindung auf das Gerät zugreift, verifiziert das Gerät die Anmeldedaten des Benutzers in einer Authentifizierungs-Liste, die die Richtlinien enthält, die das Gerät für die Authentifizierung anwendet. Voraussetzung für den Zugriff eines Benutzers auf das Management des Geräts ist, dass der Authentifizierungs-Liste derjenigen Anwendung, über die der Zugriff erfolgt, mindestens eine Richt- linie zugeordnet ist.
Seite 467: Einstellungen Anpassen
Zugriff auf das Gerät 3.3 Authentifizierungs-Listen Zeigt die eingerichteten Authentifizierungs-Listen. show authlists Deaktivieren Sie die Authentifizierungs-Liste für diejenigen Anwendungen, über die kein Zugriff  auf das Gerät erfolgt, zum Beispiel 8021x. Heben Sie in Spalte Aktiv der Authentifizierungs-Liste defaultDot1x8021AuthList  Markierung des Kontrollkästchens auf.
Seite 468 Zugriff auf das Gerät 3.3 Authentifizierungs-Listen Weist die Richtlinien radius, local reject authlists set-policy loginGUI radius local reject reject reject der Authentifizierungs-Liste loginGUI Zeigt die eingerichteten Authentifizierungs-Listen. show authlists Aktiviert die Authentifizierungs-Liste loginGUI. authlists enable loginGUI Weist der Authentifizierungs-Liste eine Anwendung zu. loginGUI ...
Seite 469: Benutzerverwaltung
Zugriff auf das Gerät 3.4 Benutzerverwaltung Benutzerverwaltung Das Gerät ermöglicht Benutzern den Zugriff auf das Management des Geräts, wenn diese sich mit gültigen Zugangsdaten anmelden. Das Gerät authentifiziert die Benutzer entweder anhand der lokalen Benutzerverwaltung oder mit einem RADIUS-Server im Netz. Damit das Gerät auf die Benutzerverwaltung zurückgreift, weisen Sie einer Authentifizierungsliste die Richtlinie local siehe Dialog...
Seite 470 Zugriff auf das Gerät 3.4 Benutzerverwaltung Jedes Benutzerkonto ist mit einer Berechtigung verknüpft, das den Zugriff auf die einzelnen Funk- tionen des Geräts reguliert. Abhängig von der vorgesehenen Tätigkeit des jeweiligen Benutzers weisen Sie ihm eine vordefinierte Berechtigung zu. Das Gerät unterscheidet die folgenden Berech- tigungen.
Seite 471: Benutzerkonten Verwalten
Zugriff auf das Gerät 3.4 Benutzerverwaltung Tab. 14: Berechtigungen für Benutzerkonten (Forts.) Rolle Beschreibung Autorisiert für folgende Tätigkeiten Auditor Der Benutzer ist berechtigt, Überwachende Tätigkeiten mit Lesezugriff. das Gerät zu überwachen und das Protokoll im Dialog Diagnose > Bericht > Audit-Trail zu speichern.
Seite 472: Voreinstellung
Zugriff auf das Gerät 3.4 Benutzerverwaltung 3.4.3 Voreinstellung Im Lieferzustand sind die Benutzerkonten im Gerät eingerichtet. admin user Tab. 15: Voreinstellungen der werkseitig eingerichteten Benutzerkonten Parameter Voreinstellung Benutzername admin user private public Passwort administrator guest Rolle Benutzer gesperrt unmarkiert unmarkiert Richtlinien überprüfen unmarkiert unmarkiert...
Seite 473: Neues Benutzerkonto Einrichten
Zugriff auf das Gerät 3.4 Benutzerverwaltung Anmerkung: Das Prüfen des Passworts führt möglicherweise zu einer Meldung, wenn Sie den Sicherheitsstatus anzeigen ( ). Die Einstellungen, die zu dieser show security-status all Meldung führen, legen Sie fest mit dem Kommando security-status monitor pwd-policy-inac- tive Legt für das Benutzerkonto <user>...
Seite 474: Benutzerkonto Deaktivieren
Zugriff auf das Gerät 3.4 Benutzerverwaltung Legt für das Benutzerkonto das Passwort USER users password USER SECRET fest. Fügen Sie mindestens 6 Zeichen ein. SECRET Weist die Rolle operator dem Benutzerkonto USER users access-role USER operator Aktiviert das Benutzerkonto USER. users enable USER Zeigt die eingerichteten Benutzerkonten.
Seite 475: Richtlinien Für Passwörter Anpassen
Zugriff auf das Gerät 3.4 Benutzerverwaltung 3.4.7 Richtlinien für Passwörter anpassen Das Gerät ermöglicht Ihnen, die Passwörter der Benutzerkonten auf Einhaltung vorgegebener Richtlinien zu prüfen. Durch Einhaltung der Richtlinien erzielen Sie Passwörter mit höherer Komplexität. Die Benutzerverwaltung des Geräts ermöglicht Ihnen, die Prüfung in jedem Benutzerkonto indivi- duell ein- oder auszuschalten.
Seite 476 Zugriff auf das Gerät 3.4 Benutzerverwaltung Legt die Richtlinie für die Mindestanzahl von passwords min-special-chars 1 Sonderzeichen im Passwort fest. Legt die Richtlinie für die Mindestanzahl von Groß- passwords min-uppercase-chars 1 buchstaben im Passwort fest. Zeigt die eingerichteten Richtlinien. show passwords Speichern der Einstellungen im permanenten Spei- save cher (nvm) im „ausgewählten”...
Seite 477: Snmp-Zugriff
Zugriff auf das Gerät 3.5 SNMP-Zugriff SNMP-Zugriff Das Protokoll SNMP ermöglicht Ihnen, mit einem Netzmanagementsystem das Gerät über das Netz zu überwachen und seine Einstellungen zu ändern. 3.5.1 SNMPv1/v2-Zugriff Mit SNMPv1 oder SNMPv2 kommunizieren das Netzmanagementsystem und das Gerät unver- schlüsselt.
Seite 478 Zugriff auf das Gerät 3.5 SNMP-Zugriff Klicken Sie in der Zeile des betreffenden Benutzerkontos in das Feld SNMP-Authentifizie-  rung. Wählen Sie die gewünschte Einstellung. Klicken Sie in der Zeile des betreffenden Benutzerkontos in das Feld SNMP-Verschlüsse-  lung. Wählen Sie die gewünschte Einstellung. Speichern Sie die Änderungen zwischen.
Seite 479: Out Of Band-Zugriff
Zugriff auf das Gerät 3.6 Out of Band-Zugriff Out of Band-Zugriff Das Gerät verfügt über einen separaten Port, der Ihnen Out-of-Band-Zugriff auf das Management des Geräts ermöglicht. Bei hoher In-Band-Last auf den Switching-Ports haben Sie über diesen separaten Port dennoch Zugriff auf das Management des Geräts. Voraussetzung ist, dass Sie die Management-Station direkt an den USB-Port anschließen.
Seite 480: Usb-Netzschnittstelle Ausschalten
Zugriff auf das Gerät 3.6 Out of Band-Zugriff Wechsel in den Privileged-EXEC-Modus. enable Festlegen der IP-Adresse 192.168.1.1 und der network usb parms 192.168.1.1 255.255.255.0 Netzmaske 255.255.255.0 für die USB-Netz- schnittstelle. Anzeigen der Einstellungen der USB-Netzschnitt- show network usb stelle. Out-of-band USB management settings ----------------------------------- Management operation......enabled IP address........192.168.1.1...
Seite 481 Zugriff auf das Gerät 3.6 Out of Band-Zugriff UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 482: Die Systemzeit Im Netz Synchronisieren
Die Systemzeit im Netz synchronisieren 4.1 Grundeinstellungen 4 Die Systemzeit im Netz synchronisieren Viele Anwendungen sind auf eine möglichst korrekte Zeit angewiesen. Die notwendige Genauig- keit, also die zulässige Abweichung zur Echtzeit, ist abhängig vom Anwendungsgebiet. Anwendungsgebiete sind beispielsweise: Logbucheinträge ...
Seite 483 Die Systemzeit im Netz synchronisieren 4.1 Grundeinstellungen Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Zeit > Grundeinstellungen.  Das Feld zeigt die aktuelle UTC (Universal Time Coordinated) des Geräts. Systemzeit (UTC)  Die UTC ist die auf die koordinierte Weltzeitmessung bezogene Uhrzeit. Die UTC ist welt- weit gleich und berücksichtigt keine lokalen Zeitverschiebungen.
Seite 484: Automatische Sommerzeitumschaltung
Die Systemzeit im Netz synchronisieren 4.1 Grundeinstellungen 4.1.2 Automatische Sommerzeitumschaltung Wenn Sie das Gerät in einer Zeitzone betreiben, in der es die Sommerzeitumstellung gibt, richten Sie auf der Registerkarte die automatische Zeitumstellung ein. Sommerzeit Wenn die Sommerzeitumschaltung aktiviert ist, erhöht das Gerät zu Beginn der Sommerzeit die lokale Systemzeit um 1 Stunde.
Seite 485: Sntp
Die Systemzeit im Netz synchronisieren 4.2 SNTP SNTP Das Simple Network Time Protocol (SNTP) ermöglicht Ihnen, die Systemzeit in Ihrem Netz zu synchronisieren. Das Gerät unterstützt die SNTP-Client- und die SNTP-Server-Funktion. Der SNTP-Server stellt die UTC (Universal Time Coordinated) zur Verfügung. Die UTC ist die auf die koordinierte Weltzeitmessung bezogene Uhrzeit.
Seite 486: Vorbereitung
Die Systemzeit im Netz synchronisieren 4.2 SNTP 4.2.1 Vorbereitung Führen Sie die folgenden Schritte aus: Zeichnen Sie einen Netzplan mit den am SNTP beteiligten Geräten, um einen Überblick über  die Weitergabe der Uhrzeit zu erhalten. Beachten Sie bei der Planung, dass die Genauigkeit der Uhrzeit von den Laufzeiten der SNTP- Nachrichten abhängig ist.
Seite 487: Einstellungen Des Sntp-Clients Festlegen
Die Systemzeit im Netz synchronisieren 4.2 SNTP Anmerkung: Für eine genaue Zeitverteilung verwenden Sie zwischen SNTP-Servern und SNTP- Clients bevorzugt Netzkomponenten (Router und Switches), die SNTP-Pakete mit möglichst geringer und gleichmäßiger Durchlaufzeit (Latenz) weiterleiten. Ein SNTP-Client sendet seine Anfragen an bis zu 4 konfigurierte SNTP-Server. Bleibt die ...
Seite 488: Einstellungen Des Sntp-Servers Festlegen
Die Systemzeit im Netz synchronisieren 4.2 SNTP Tab. 17: Einstellungen der SNTP-Clients für das Beispiel (Forts.) Gerät 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.11 192.168.1.12 Konfiguration: Modus unicast unicast unicast unicast unicast Request-Intervall [s] – 192.168.1.1 192.168.1.2 192.168.1.2 192.168.1.3 SNTP Server-Adresse(n) 192.168.1.1 192.168.1.1 192.168.1.2 192.168.1.1 4.2.3...
Seite 489 Die Systemzeit im Netz synchronisieren 4.2 SNTP Tab. 18: Einstellungen für das Beispiel (Forts.) Gerät 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.11 192.168.1.12 Broadcast VLAN-ID Broadcast-Sende-Intervall unmarkiert unmarkiert unmarkiert unmarkiert unmarkiert Server deaktivieren bei lokaler Zeitquelle UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 490: Ptp
Die Systemzeit im Netz synchronisieren 4.3 PTP Damit über ein LAN gesteuerte Anwendungen ohne Latenz arbeiten, ist ein präzises Zeitmanage- ment erforderlich. IEEE 1588 beschreibt mit PTP (Precision Time Protocol) ein Verfahren, das die präzise Synchronisation der Uhren im Netz ermöglicht. Das PTP erlaubt die Synchronisation mit einer Genauigkeit bis zu wenigen 100 ns.
Seite 491: Best-Master-Clock-Algorithmus
Die Systemzeit im Netz synchronisieren 4.3 PTP Ordinary Clock Die Uhr in einem Endgerät bezeichnet PTP als „Ordinary Clock“. Eine Ordinary Clock funktioniert entweder als Master-Uhr oder als Slave-Uhr. 4.3.2 Best-Master-Clock-Algorithmus Die an PTP beteiligten Geräte bestimmen ein Gerät im Netz zur Referenzzeitquelle (Grandmaster). Dabei kommt der „Best Master Clock“-Algorithmus zum Einsatz, der die Genauigkeit der verfüg- baren Uhren im Netz ermittelt.
Seite 492: Ptp-Domänen
Die Systemzeit im Netz synchronisieren 4.3 PTP 4.3.4 PTP-Domänen Synchronisationsnachrichten überträgt das Gerät ausschließlich von und zu Geräten in derselben PTP-Domäne. Das Gerät ermöglicht Ihnen, die Domäne für die Boundary-Clock und für die Trans- parent-Clock individuell festzulegen. Ordinary Clock Reference (Grandmaster Clock) Switch PTP Subdomain 1...
Seite 493 Die Systemzeit im Netz synchronisieren 4.3 PTP UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 494: Konfigurationsprofile Verwalten
Konfigurationsprofile verwalten 5.1 Geänderte Einstellungen erkennen 5 Konfigurationsprofile verwalten Wenn Sie die Einstellungen des Geräts im laufenden Betrieb ändern, dann speichert das Gerät diese Änderungen im flüchtigen Speicher (RAM). Nach einem Neustart sind diese Einstellungen verloren. Damit die Änderungen einen Neustart überdauern, ermöglicht Ihnen das Gerät, die Einstellungen in einem Konfigurationsprofil im permanenten Speicher (NVM) zu speichern.
Seite 495: Externer Speicher (Aca) Und Nichtflüchtiger Speicher (Nvm)
Konfigurationsprofile verwalten 5.1 Geänderte Einstellungen erkennen 5.1.2 Externer Speicher (ACA) und nichtflüchtiger Speicher (NVM) Sie können auch erkennen, wenn die Kopie im externen Speicher (ACA) vom Konfigurationsprofil im nichtflüchtigen Speicher (NVM) abweicht. Führen Sie dazu die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen >...
Seite 496: Einstellungen Speichern
Konfigurationsprofile verwalten 5.2 Einstellungen speichern Einstellungen speichern 5.2.1 Konfigurationsprofil im Gerät speichern Wenn Sie die Einstellungen des Geräts im laufenden Betrieb ändern, dann speichert das Gerät diese Änderungen im flüchtigen Speicher (RAM). Damit die Änderungen einen Neustart überdauern, speichern Sie das Konfigurationsprofil im permanenten Speicher (NVM). Konfigurationsprofil speichern Das Gerät speichert die Einstellungen im „ausgewählten“...
Seite 497: Konfigurationsprofil Auswählen
Konfigurationsprofile verwalten 5.2 Einstellungen speichern Zeigt die im permanenten Speicher (nvm) enthal- show config profiles nvm tenen Konfigurationsprofile. Wechsel in den Privileged-EXEC-Modus. enable Speichern der aktuellen Einstellungen im Konfigu- copy config running-config nvm profile <string> rationsprofil mit der Bezeichnung <string> permanenten Speicher (nvm).
Seite 498: Konfigurationsprofil Im Externen Speicher Speichern
Konfigurationsprofile verwalten 5.2 Einstellungen speichern 5.2.2 Konfigurationsprofil im externen Speicher speichern Wenn ein externer Speicher angeschlossen ist und Sie ein Konfigurationsprofil speichern, spei- chert das Gerät automatisch eine Kopie im Speicher. In der Voreinstellung ist Ausgewählter externer die Funktion eingeschaltet. Sie können diese Funktion ausschalten. Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen >...
Seite 499: Konfigurationsprofil Exportieren
Konfigurationsprofile verwalten 5.2 Einstellungen speichern Wechsel in den Privileged-EXEC-Modus. enable Status der Funktion prüfen. show config remote-backup Wechsel in den Konfigurationsmodus. configure Ziel-URL für das kopierte Konfigurationsprofil config remote-backup destination einfügen. Benutzernamen einfügen für die Authentifizierung config remote-backup username auf dem entfernten Server. Passwort einfügen für die Authentifizierung auf config remote-backup password dem entfernten Server.
Seite 500 Konfigurationsprofile verwalten 5.2 Einstellungen speichern Exportieren Sie das Konfigurationsprofil auf einen Remote-Server. Führen Sie dazu die folgenden Schritte aus: Klicken Sie die Schaltfläche und dann den Eintrag Exportieren.. Der Dialog zeigt das Fenster Exportieren..Legen Sie im Feld die URL der Datei auf dem Remote-Server fest. ...
Seite 501: Einstellungen Laden
Konfigurationsprofile verwalten 5.3 Einstellungen laden Einstellungen laden Wenn Sie mehrere Konfigurationsprofile im Speicher hinterlegen, haben Sie die Möglichkeit, ein anderes Konfigurationsprofil zu laden. 5.3.1 Konfigurationsprofil aktivieren Der permanente Speicher des Geräts kann mehrere Konfigurationsprofile enthalten. Wenn Sie ein im permanenten Speicher (NVM) hinterlegtes Konfigurationsprofil aktivieren, dann verändern Sie die Einstellungen des Geräts unmittelbar.
Seite 502 Konfigurationsprofile verwalten 5.3 Einstellungen laden Führen Sie die folgenden Schritte aus: Vergewissern Sie sich, dass das Gerät beim Neustart ein Konfigurationsprofil aus dem externen  Speicher lädt. In der Voreinstellung ist die Funktion eingeschaltet. Wenn die Funktion ausgeschaltet ist, schalten Sie sie wie folgt wieder ein: Öffnen Sie den Dialog Grundeinstellungen >...
Seite 503: Konfigurationsprofil Importieren
Konfigurationsprofile verwalten 5.3 Einstellungen laden Anmerkung: Vergewissern Sie sich, dass das im externen Speicher gespeicherte Skript nicht leer ist. Wenn das Skript leer ist, dann lädt das Gerät gemäß den Einstellungen der Konfigurations-Prio- rität das nächste Konfigurationsprofil. Nach Anwenden des Skripts speichert das Gerät das Konfigurationsprofil aus der Skriptdatei auto- matisch als XML-Datei im externen Speicher.
Seite 504 Konfigurationsprofile verwalten 5.3 Einstellungen laden Importieren Sie das Konfigurationsprofil vom lokalen PC oder von einem Remote-Server. Führen Sie dazu die folgenden Schritte aus: Importieren Sie das Konfigurationsprofil.  Befindet sich die Datei auf einem FTP-Server, legen Sie den URL zur Datei in der ...
Seite 505 Konfigurationsprofile verwalten 5.3 Einstellungen laden Wechsel in den Privileged-EXEC-Modus. enable Konfigurationsprofil-Einstellungen von einem FTP- copy config remote ftp:// <IP_address>:<port>/<path>/<file_name> Server importieren und anwenden. running-config Das Gerät kopiert die Einstellungen in den flüch- tigen Speicher und trennt die Verbindung zum Command Line Interface. Das Gerät verwendet ab sofort die Einstellungen des importierten Konfigu- rationsprofils.
Seite 506: Gerät Auf Lieferzustand Zurücksetzen
Konfigurationsprofile verwalten 5.4 Gerät auf Lieferzustand zurücksetzen Gerät auf Lieferzustand zurücksetzen Wenn Sie die Einstellungen im Gerät auf den Lieferzustand zurücksetzen, dann löscht das Gerät die Konfigurationsprofile im flüchtigen Speicher und im permanenten Speicher. Wenn ein externer Speicher angeschlossen ist, dann löscht das Gerät auch die im externen Spei- cher gespeicherten Konfigurationsprofile.
Seite 507 Konfigurationsprofile verwalten 5.4 Gerät auf Lieferzustand zurücksetzen Um die Werkseinstellungen zu laden, drücken Sie die <Enter>-Taste.  Das Gerät löscht die Konfigurationsprofile im flüchtigen Speicher (RAM) und im permanenten Speicher (NVM). Wenn ein externer Speicher angeschlossen ist, dann löscht das Gerät auch die im externen Speicher gespeicherten Konfigurationsprofile.
Seite 508: Neueste Software Laden
Neueste Software laden 6.1 Software-Update vom PC 6 Neueste Software laden Hirschmann arbeitet ständig an der Verbesserung und Weiterentwicklung der Software. Prüfen Sie regelmäßig, ob ein neuerer Stand der Software Ihnen weitere Vorteile bietet. Informationen und Software-Downloads finden Sie auf den Hirschmann-Produktseiten im Internet unter www.hirsch- mann.com.
Seite 509: Software-Update Von Einem Server
Neueste Software laden 6.2 Software-Update von einem Server Software-Update von einem Server Für ein Software-Update mit SFTP oder SCP benötigen Sie einen Server, auf dem die Image-Datei der Geräte-Software abgelegt ist. Für ein Software-Update mit TFTP, SFTP oder SCP benötigen Sie einen Server, auf dem die Image-Datei der Geräte-Software abgelegt ist.
Seite 510: Software-Update Aus Dem Externen Speicher
Neueste Software laden 6.3 Software-Update aus dem externen Speicher Software-Update aus dem externen Speicher 6.3.1 Manuell – durch den Administrator initiiert Das Gerät ermöglicht Ihnen, die Geräte-Software mit wenigen Mausklicks zu aktualisieren. Voraus- setzung ist, dass sich die Image-Datei der Geräte-Software im externen Speicher befindet. Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen >...
Seite 511 Neueste Software laden 6.3 Software-Update aus dem externen Speicher Starten Sie das Gerät neu.  Während des Boot-Vorgangs prüft das Gerät automatisch folgende Kriterien: – Ist ein externer Speicher angeschlossen? – Befindet sich im Hauptverzeichnis des externen Speichers eine Datei startup.txt? –...
Seite 512: Frühere Software-Version Laden
Neueste Software laden 6.4 Frühere Software-Version laden Frühere Software-Version laden Das Gerät ermöglicht Ihnen, die Geräte-Software durch eine frühere Version zu ersetzen. Nach dem Ersetzen der Geräte-Software bleiben die Grundeinstellungen im Gerät erhalten. Anmerkung: Die Einstellungen von Funktionen, die ausschließlich in der neueren Geräte-Soft- ware-Version zur Verfügung stehen, gehen verloren.
Seite 513 Neueste Software laden 6.4 Frühere Software-Version laden UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 514: Ports Konfigurieren
Ports konfigurieren 7.1 Port ein-/ausschalten 7 Ports konfigurieren Folgende Funktionen für die Port-Konfiguration stehen zur Verfügung: Port ein-/ausschalten  Betriebsart wählen  Port ein-/ausschalten In der Voreinstellung ist jeder Port eingeschaltet. Um die Zugriffssicherheit zu erhöhen, deakti- vieren Sie Ports, die nicht angeschlossen sind. Führen Sie dazu die folgenden Schritte aus: Öffnen Sie den Dialog Port, Registerkarte Konfiguration.
Seite 515: Betriebsart Wählen
Ports konfigurieren 7.2 Betriebsart wählen Betriebsart wählen In der Voreinstellung befinden sich die Ports im Betriebsmodus Automatische Konfiguration. Anmerkung: Die aktive automatische Konfiguration hat Vorrang vor der manuellen Konfiguration. Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Port, Registerkarte Konfiguration. Grundeinstellungen >...
Seite 516: Unterstützung Beim Schutz Vor Unberechtigtem Zugriff
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.1 SNMPv1/v2-Community ändern 8 Unterstützung beim Schutz vor unberechtigtem Zugriff Das Gerät bietet Ihnen Funktionen, die Ihnen helfen, das Gerät vor unberechtigten Zugriffen zu schützen. Führen Sie nach dem Einrichten des Geräts die folgenden Schritte aus, um die Möglichkeit eines unbefugten Zugriffs auf das Gerät zu verringern.
Seite 517: Snmpv1/V2 Ausschalten
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.2 SNMPv1/v2 ausschalten SNMPv1/v2 ausschalten Wenn Sie SNMPv1 oder SNMPv2 benötigen, dann verwenden Sie diese Protokolle ausschließlich in abhörsicheren Umgebungen. SNMPv1 und SNMPv2 verwenden keine Verschlüsselung. Die SNMP-Pakete enthalten die Community im Klartext. Wir empfehlen, im Gerät SNMPv3 zu nutzen und den Zugriff über SNMPv1 und SNMPv2 auszuschalten.
Seite 518: Http Ausschalten
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.3 HTTP ausschalten HTTP ausschalten Der Webserver liefert die grafische Benutzeroberfläche mit dem Protokoll HTTP oder HTTPS aus. HTTP-Verbindungen sind im Gegensatz zu HTTPS-Verbindungen unverschlüsselt. Per Voreinstellung ist das Protokoll HTTP eingeschaltet. Wenn Sie HTTP ausschalten, ist kein unverschlüsselter Zugriff auf die grafische Benutzeroberfläche mehr möglich.
Seite 519: Telnet Ausschalten
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.4 Telnet ausschalten Telnet ausschalten Das Gerät ermöglicht Ihnen, über Telnet oder SSH per Fernzugriff auf das Management des Geräts zuzugreifen. Telnet-Verbindungen sind im Gegensatz zu SSH-Verbindungen unverschlüsselt. Per Voreinstellung ist der Telnet-Server im Gerät eingeschaltet. Wenn Sie Telnet ausschalten, ist kein unverschlüsselter Fernzugriff auf das Command Line Interface mehr möglich.
Seite 520: Hidiscovery-Zugriff Ausschalten
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.5 HiDiscovery-Zugriff ausschalten HiDiscovery-Zugriff ausschalten HiDiscovery ermöglicht Ihnen, dem Gerät bei der Inbetriebnahme seine IP-Parameter über das Netz zuzuweisen. HiDiscovery kommuniziert unverschlüsselt und ohne Authentifizierung im Management-VLAN. Wir empfehlen, nach Inbetriebnahme des Geräts HiDiscovery ausschließlich Leserechte zu gewähren oder den HiDiscovery-Zugriff vollständig auszuschalten.
Seite 521: Ip-Zugriffsbeschränkung Aktivieren
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.6 IP-Zugriffsbeschränkung aktivieren IP-Zugriffsbeschränkung aktivieren Per Voreinstellung erreichen Sie das Management des Geräts von jeder beliebigen IP-Adresse und über sämtliche unterstützten Protokolle. Die IP-Zugriffsbeschränkung ermöglicht Ihnen, den Zugriff auf das Management des Geräts auf ausgewählte IP-Adressbereiche und auf ausgewählte IP-basierte Protokolle zu beschränken.
Seite 522 Unterstützung beim Schutz vor unberechtigtem Zugriff 8.6 IP-Zugriffsbeschränkung aktivieren Wechsel in den Privileged-EXEC-Modus. enable Zeigt, ob die IP-Zugriffsbeschränkung einge- show network management access global schaltet oder ausgeschaltet ist. Eingerichtete Einträge anzeigen. show network management access rules IP-Zugriffsbeschränkung ausschalten. no network management access operation Eintrag für den Adressbereich des Firmennetzes network management access add 2 erzeugen.
Seite 523: Session-Timeouts Anpassen
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.7 Session-Timeouts anpassen Session-Timeouts anpassen Das Gerät ermöglicht Ihnen, bei Inaktivität eines angemeldeten Benutzers die Sitzung automatisch zu beenden. Das Session-Timeout ist die Zeit der Inaktivität nach der letzten Benutzeraktion. Ein Session-Timeout können Sie für folgende Anwendungen festlegen: Command Line Interface: Sessions über eine SSH-Verbindung ...
Seite 524: Timeout Im Command Line Interface Für Sessions Über Eine Serielle Verbindung
Unterstützung beim Schutz vor unberechtigtem Zugriff 8.7 Session-Timeouts anpassen Timeout im Command Line Interface für Sessions über eine serielle Verbindung Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog CLI, Registerkarte Global. Gerätesicherheit > Management-Zugriff >  Legen Sie im Rahmen Konfiguration, Feld Timeout serielle Schnittstelle [min] die Timeout-Zeit ...
Seite 525 Unterstützung beim Schutz vor unberechtigtem Zugriff 8.7 Session-Timeouts anpassen UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 526: Datenverkehr Kontrollieren
Datenverkehr kontrollieren 9.1 Unterstützung beim Schutz vor Denial of Service (DoS) 9 Datenverkehr kontrollieren Das Gerät prüft die zur Weiterleitung bestimmten Datenpakete nach vorgegebenen Regeln. Wenn Datenpakete diesen Regeln entsprechen, leitet das Gerät die Pakete weiter oder blockiert sie. Wenn Datenpakete keinen Regeln entsprechen, blockiert das Gerät die Pakete. Routing-Ports, denen keine Regeln zugewiesen sind, lassen Pakete passieren.
Seite 527 Datenverkehr kontrollieren 9.1 Unterstützung beim Schutz vor Denial of Service (DoS) Im Rahmen TCP/UDP können Sie bis zu 4 Filter aktivieren, die ausschließlich auf TCP-und UDP- Pakete Einfluss nehmen. Mittels dieser Filter können Sie die Port-Scans deaktivieren, mit deren Hilfe Angreifer versuchen könnten, Geräte und angebotene Dienste zu erkennen. Die Filter arbeiten wie folgt: Tab.
Seite 528: Acl
Datenverkehr kontrollieren 9.2 ACL In diesem Menü haben Sie die Möglichkeit, die Parameter für die Access-Control-Listen (ACL) einzufügen. Das Gerät verwendet ACLs, um Datenpakete zu filtern, die es in VLANs oder auf einzelnen oder mehreren Ports empfängt. In einer ACL legen Sie Regeln fest, anhand derer das Gerät Datenpa- kete filtert.
Seite 529: Erzeugen Und Bearbeiten Von Ipv4-Regeln
Datenverkehr kontrollieren 9.2 ACL 9.2.1 Erzeugen und Bearbeiten von IPv4-Regeln Beim Filtern von IPv4-Datenpaketen ermöglicht Ihnen das Gerät: Erzeugen von neuen Gruppen und Regeln  Hinzufügen von neuen Regeln zu vorhandenen Gruppen  Bearbeiten einer vorhandenen Regel  Aktivieren und Deaktivieren von Gruppen und Regeln ...
Seite 530: Erzeugen Und Konfigurieren Einer Ip-Acl Im Command Line Interface
Datenverkehr kontrollieren 9.2 ACL 9.2.2 Erzeugen und Konfigurieren einer IP-ACL im Command Line Interface In dem folgenden Beispiel konfigurieren Sie ACLs dahingehend, dass sie Kommunikation von Rechnern B und C zu Rechner A über IP (TCP, UDP usw.) blockieren. IP: 10.0.1.11/24 IP: 10.0.1.13/24 Port 1 Port 3...
Seite 531: Erzeugen Und Konfigurieren Einer Mac-Acl Im Command Line Interface
Datenverkehr kontrollieren 9.2 ACL Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Netzsicherheit > ACL > MAC-Regel.  Klicken Sie die Schaltfläche  Der Dialog zeigt das Fenster Erzeugen. Um eine Gruppe zu erzeugen, legen Sie im Feld einen aussagekräftigen Gruppenname ...
Seite 532: Zuweisen Von Acls Zu Ports Oder Vlans
Datenverkehr kontrollieren 9.2 ACL Weist die MAC-ACL mit ID den auf den Interfaces acl mac assign 1 in 1 empfangenen Datenpaketen (in) zu. Verlässt den Interface-Modus. exit Zeigt die Zuweisung von Interfaces/VLANS der show acl mac assignment 1 MAC-ACL mit ID 1. 9.2.5 Zuweisen von ACLs zu Ports oder VLANs Wenn Sie ACLs einem Port oder VLAN zuweisen, bietet das Gerät die folgenden Möglichkeiten:...
Seite 533 Datenverkehr kontrollieren 9.2 ACL UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 534: 10 Netzlaststeuerung
Netzlaststeuerung 10.1 Gezielte Paketvermittlung 10 Netzlaststeuerung Das Gerät bietet Ihnen eine Reihe von Funktionen, die Ihnen helfen können, die Netzlast zu redu- zieren: Gezielte Paketvermittlung  Multicasts  Lastbegrenzung  Priorisierung - QoS  Flusskontrolle  10.1 Gezielte Paketvermittlung Durch gezielte Paketvermittlung reduziert das Gerät die Netzlast. An jedem seiner Ports lernt das Gerät die Absender-MAC-Adresse empfangener Datenpakete.
Seite 535: Statische Adresseinträge
Netzlaststeuerung 10.1 Gezielte Paketvermittlung 10.1.3 Statische Adresseinträge Ergänzend zum Lernen der Absender-MAC-Adresse bietet Ihnen das Gerät die Möglichkeit, MAC-Adressen von Hand einzurichten. Diese MAC-Adressen bleiben eingerichtet und überdauern das Zurücksetzen der MAC-Adresstabelle (FDB) sowie den Neustart des Geräts. Anhand von statischen Adresseinträgen bietet Ihnen das Gerät die Möglichkeit, Datenpakete gezielt an ausgewählte Ports zu vermitteln.
Seite 536 Netzlaststeuerung 10.1 Gezielte Paketvermittlung Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus. configure Erzeugen des MAC-Adressfilters, bestehend aus mac-filter <MAC address> <VLAN ID> MAC-Adresse und VLAN-ID. Wechsel in den Interface-Konfigurationsmodus interface 1/1 von Interface 1/1. Weist dem Port einen bereits erzeugten mac-filter <MAC address>...
Seite 537 Netzlaststeuerung 10.1 Gezielte Paketvermittlung Löschen der gelernten MAC-Adressen aus der clear mac-addr-table MAC-Adresstabelle (FDB). UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 538: Multicasts
Netzlaststeuerung 10.2 Multicasts 10.2 Multicasts In der Grundeinstellung flutet das Gerät Datenpakete mit einer Multicast-Adresse, d.h. das Gerät leitet diese Datenpakete an jeden Port weiter. Dies führt zu erhöhter Netzlast. Durch den Einsatz von IGMP-Snooping lässt sich die Netzlast reduzieren, die der Multicast-Daten- verkehr verursacht.
Seite 539: Igmp-Snooping Einstellen
Netzlaststeuerung 10.2 Multicasts Ein Switch, der einen Multicast-Empfänger mit einem Multicast-Router verbindet, analysiert mit dem IGMP-Snooping-Verfahren die IGMP-Information. Das IGMP-Snooping-Verfahren ermöglicht auch Switches, die Funktion zu nutzen. Ein IGMP Switch speichert die aus IP-Adressen gewonnen MAC-Adressen der Multicast-Empfänger als erkannte Multicast-Adressen in seiner MAC-Adresstabelle (FDB). Außerdem kenzeichnet der Switch die Ports, an denen er Reports für eine bestimmte Multicast-Adresse empfangen hat.
Seite 540: Igmp-Querier-Funktion Einstellen
Netzlaststeuerung 10.2 Multicasts IGMP-Querier-Funktion einstellen Das Gerät versendet optional selber aktiv Query-Nachrichten, alternativ antwortet es auf Query- Nachrichten oder erkennt andere Multicast-Querier im Netz (Funktion IGMP Snooping-Querier). Voraussetzung: Die Funktion ist global eingeschaltet. IGMP-Snooping Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Switching >...
Seite 541: Multicasts Konfigurieren
Netzlaststeuerung 10.2 Multicasts Voraussetzung: Die Funktion ist global eingeschaltet. IGMP-Snooping Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Switching > IGMP-Snooping > Snooping Erweiterungen.  Klicken Sie den gewünschten Port im gewünschten VLAN doppelt.  Um eine oder mehrere Funktionen zu aktivieren, markieren Sie die entsprechenden Opti- ...
Seite 542 Netzlaststeuerung 10.2 Multicasts Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Switching > IGMP-Snooping > Multicasts.  Im Rahmen legen Sie fest, wie das Gerät Datenpakete an unbekannte Multi- Konfiguration  cast-Adressen vermittelt. an registrierte Ports senden  Das Gerät vermittelt Pakete mit unbekannter Multicast-Adresse an jeden Query-Port.
Seite 543: Lastbegrenzung
Netzlaststeuerung 10.3 Lastbegrenzung 10.3 Lastbegrenzung Die Lastbegrenzer-Funktion sorgt auch bei hohem Verkehrsaufkommen für einen stabilen Betrieb, indem sie den Verkehr auf den Ports begrenzt. Die Lastbegrenzung erfolgt individuell für jeden Port sowie separat für Eingangs- und Ausgangsdatenverkehr. Wenn die Datenrate an einem Port den definierten Grenzwert überschreitet, verwirft das Gerät die Überlast an diesem Port.
Seite 544: Qos/Priorität
Netzlaststeuerung 10.4 QoS/Priorität 10.4 QoS/Priorität QoS (Quality of Service) ist ein in der Norm IEEE 802.1D beschriebenes Verfahren, mit dem Sie die Ressourcen im Netz verteilen. QoS ermöglicht Ihnen, Daten der wichtigsten Anwendungen zu priorisieren. Die Priorisierung vermeidet insbesondere bei starker Netzlast, dass Datenverkehr mit geringerer Priorität verzögerungsempfindlichen Datenverkehr stört.
Seite 545: Behandlung Empfangener Prioritätsinformationen
Netzlaststeuerung 10.4 QoS/Priorität Die Verkehrsklassen priorisieren Zur Priorisierung von Verkehrsklassen verwendet das Gerät folgende Methoden: Strict  Wenn kein Versand von Daten einer höheren Verkehrsklasse mehr stattfindet oder die betref- fenden Daten noch in der Warteschlange stehen, sendet das Gerät Daten der entsprechenden Verkehrsklasse.
Seite 546: Ip Tos (Type Of Service)
Netzlaststeuerung 10.4 QoS/Priorität Das Gerät wertet bei Datenpaketen mit VLAN-Tags folgende Informationen aus: Prioritätsinformation  VLAN-Tag, sofern VLANs eingerichtet sind  4 Octets Abb. 25: Aufbau des VLAN-Tag Ein Datenpaket, dessen VLAN-Tag eine Prioritätsinformation, aber keine VLAN-Information (VLAN-Kennung = 0) enthält, bezeichnet man als „Priority Tagged Frame“. Anmerkung: Netzprotokolle und Redundanzmechanismen nutzen die höchste Verkehrsklasse 7.
Seite 547: Handhabung Der Verkehrsklassen
Netzlaststeuerung 10.4 QoS/Priorität Tab. 22: ToS-Feld im IP-Header Bits (0-2): IP Precedence Defined Bits (3-6): Type of Service Bit (7) Defined 111 - Network Control 0000 - [all normal] 0 - Zero 110 - Internetwork Control 1000 - [minimize delay] 101 - CRITIC / ECP 0100 - [maximize throughput 100 - Flash Override...
Seite 548: Strict Priority Und Weighted Fair Queuing Kombinieren
Netzlaststeuerung 10.4 QoS/Priorität Strict Priority und Weighted Fair Queuing kombinieren Vergewissern Sie sich beim Kombinieren von Weighted Fair Queuing mit Strict Priority, dass die höchste Verkehrsklasse von Weighted Fair Queuing niedriger ist als die niedrigste Verkehrsklasse von Strict Priority. Wenn Sie Weighted Fair Queuing mit Strict Priority kombinieren, kann eine hohe Strict Priority- Netzlast die für Weighted Fair Queuing verfügbare Bandbreite deutlich reduzieren.
Seite 549: Weighted Fair Queuing Und Queue Shaping Kombinieren
Netzlaststeuerung 10.4 QoS/Priorität Um das Weighted Fair Queuing für zu aktivieren, gehen Sie wie folgt vor: Traffic-Klasse  Heben Sie die Markierung des Kontrollkästchens in Spalte auf. Strict priority  Legen Sie in Spalte den Wert fest. Min. Bandbreite [%] ...
Seite 550: Queue Shaping Einrichten
Netzlaststeuerung 10.4 QoS/Priorität Weighted Fair Queuing für die Verkehrsklasse cos-queue weighted 5 einschalten. Gewichtung % der Verkehrsklasse zuweisen. cos-queue min-bandwidth: 5 5 Weighted Fair Queuing für die Verkehrsklasse cos-queue weighted 6 einschalten. Gewichtung % der Verkehrsklasse zuweisen. cos-queue min-bandwidth: 6 10 show cos-queue Queue Id Min.
Seite 551: Priorisierung Einstellen
Netzlaststeuerung 10.4 QoS/Priorität 10.4.8 Priorisierung einstellen Port-Priorität zuweisen Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Switching > QoS/Priority > Port-Konfiguration.  In Spalte legen Sie die Priorität fest, mit welcher das Gerät die auf diesem Port Port-Priorität ...
Seite 552: Empfangenen Datenpaketen Die Port-Priorität Zuweisen
Netzlaststeuerung 10.4 QoS/Priorität Empfangenen Datenpaketen die Port-Priorität zuweisen Führen Sie die folgenden Schritte aus: Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus. configure Wechsel in den Interface-Konfigurationsmodus interface 1/1 von Interface 1/1. Dem Interface den Modus untrusted zuweisen. classofservice trust untrusted Der VLAN-Priorität die Verkehrsklasse classofservice dot1p-mapping 0 2...
Seite 553: Empfangenen Ip-Datenpaketen Die Dscp-Priorität Zuweisen
Netzlaststeuerung 10.4 QoS/Priorität Empfangenen IP-Datenpaketen die DSCP-Priorität zuweisen Führen Sie die folgenden Schritte aus: Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus. configure Wechsel in den Interface-Konfigurationsmodus interface 1/1 von Interface 1/1. Den Modus trust ip-dscp global zuweisen. classofservice trust ip-dscp Wechsel in den Konfigurationsmodus.
Seite 554: Management-Priorität Schicht 2 Konfigurieren
Netzlaststeuerung 10.4 QoS/Priorität Management-Priorität Schicht 2 konfigurieren Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Switching > QoS/Priority > Global.  Legen Sie im Feld VLAN-Priorität für Management-Pakete die VLAN-Priorität fest, mit der das  Gerät Management-Datenpakete sendet. Speichern Sie die Änderungen zwischen.
Seite 555: Flusskontrolle
Netzlaststeuerung 10.5 Flusskontrolle 10.5 Flusskontrolle Wenn in der Warteschlange eines Ports sehr viele Datenpakete gleichzeitig eintreffen, dann führt dies möglicherweise zum Überlaufen des Port-Speichers. Dies geschieht zum Beispiel, wenn das Gerät Daten auf einem Gigabit-Port empfängt und diese an einen Port mit niedrigerer Bandbreite weiterleitet.
Seite 556: Halbduplex- Oder Vollduplex-Verbindung
Netzlaststeuerung 10.5 Flusskontrolle 10.5.1 Halbduplex- oder Vollduplex-Verbindung Flusskontrolle bei Halbduplex-Verbindung Im Beispiel besteht zwischen der Arbeitsstation 2 und dem Gerät eine Halbduplex-Verbindung. Bevor die Sende-Warteschlange von Port 2 überläuft, sendet das Gerät Daten zurück an Arbeitsstation 2. Arbeitsstation 2 erkennt eine Kollision und unterbricht den Sendevorgang. Flusskontrolle bei Vollduplex-Verbindung Im Beispiel besteht zwischen der Arbeitsstation 2 und dem Gerät eine Vollduplex-Verbindung.
Seite 557 Netzlaststeuerung 10.5 Flusskontrolle UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 558: 11 Template-Basiertes Tsn Konfigurieren
Template-basiertes TSN konfigurieren 11.1 Zugrundeliegende Fakten 11 Template-basiertes TSN konfigurieren 11.1 Zugrundeliegende Fakten Wenn Sie die Funktion verwenden, gelten die folgenden Rahmenbedingungen: Das Gerät arbeitet nach dem „Store and Forward“-Verfahren. Das Gerät muss also das  komplette Datenpaket empfangen, bevor es eine Forwarding-Entscheidung trifft. Basiszeit und Zykluszeit legen Sie für das Gerät einmal fest.
Seite 559: Beispiel
Template-basiertes TSN konfigurieren 11.2 Beispiel 11.2 Beispiel Dieses Beispiel beschreibt, wie Sie die Geräte für ein Szenario mit den folgenden Rahmenbedin- gungen einrichten: • Zykluszeit = 1 ms • Zeitschlitz für Pakete mit hoher Priorität = 500 µs • Zeitschlitz für Pakete mit niedriger Priorität = 487 µs In diesem Beispiel ist jedes Gerät mit einer Übertragungsrate von 1 GBit/s an das Netz ange- schlossen.
Seite 560: Template Auswählen Und Gate-Control-Liste Einrichten
Template-basiertes TSN konfigurieren 11.2 Beispiel Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus. configure show tsn configuration Port Status Conf. cycle time[ns] Conf. base time Default gate states Curr. cycle time[ns] Curr. base time Config change pending Time of last activation ---- --------------------- --------------------...
Seite 561 Template-basiertes TSN konfigurieren 11.2 Beispiel Wählen Sie im Rahmen ein Template aus. Konfiguration  Führen Sie die folgenden Schritte aus: – Klicken Sie die Schaltfläche Template. – Wählen Sie den Eintrag default 2 time slots. – Klicken Sie die Schaltfläche Ok. Passen Sie in Spalte Intervall [ns] die Werte an:...
Seite 562: 12 Vlans
VLANs 12.1 Beispiele für ein VLAN 12 VLANs Ein virtuelles LAN (VLAN) besteht im einfachsten Fall aus einer Gruppe von Netzteilnehmern in einem Netzsegment, die so miteinander kommunizieren, als bildeten sie ein eigenständiges LAN. Komplexere VLANs erstrecken sich über mehrere Netzsegmente und basieren zusätzlich auf logi- schen (statt ausschließlich physikalischen) Verbindungen zwischen Netzteilnehmern.
Seite 563: Beispiel 1
VLANs 12.1 Beispiele für ein VLAN 12.1.1 Beispiel 1 Das Beispiel zeigt eine minimale VLAN-Konfiguration (Port-basiertes VLAN). Ein Administrator hat an einem Vermittlungsgerät mehrere Endgeräte angeschlossen und diese 2 VLANs zugewiesen. Dies unterbindet wirksam jeglichen Datenverkehr zwischen verschiedenen VLANs; deren Mitglieder kommunizieren ausschließlich innerhalb ihres eigenen VLANs.
Seite 564 VLANs 12.1 Beispiele für ein VLAN Führen Sie die folgenden Schritte aus: VLAN einrichten  Öffnen Sie den Dialog Switching > VLAN > Konfiguration.  Klicken Sie die Schaltfläche  Der Dialog zeigt das Fenster Erzeugen. Legen Sie im Feld den Wert fest.
Seite 565 VLANs 12.1 Beispiele für ein VLAN Öffnen Sie den Dialog Switching > VLAN > Port.  Legen Sie in Spalte die VLAN-ID des zugehörigen VLANs fest: Port-VLAN-ID  oder Da Endgeräte in der Regel keine Datenpakete mit Tag interpretieren, legen Sie für die ...
Seite 566: Beispiel 2
VLANs 12.1 Beispiele für ein VLAN 12.1.2 Beispiel 2 Das zweite Beispiel zeigt eine komplexere Konfiguration mit 3 VLANs (1 bis 3). Zusätzlich zu dem schon bekannten Switch aus Beispiel 1 verwenden Sie einen 2. Switch (im Beispiel rechts gezeichnet). VLAN Management Station (optional)
Seite 567 VLANs 12.1 Beispiele für ein VLAN Tab. 28: Ingress-Tabelle Gerät rechts Endgerät Port Port VLAN Identifer (PVID) Uplink Tab. 29: Egress-Tabelle Gerät links VLAN-ID Port Tab. 30: Egress-Tabelle Gerät rechts VLAN-ID Port Die Kommunikationsbeziehungen sind hierbei wie folgt: Endgeräte an Port 1 und 4 des linken Geräts sowie Endgeräte an Port 2 und 4 des rechten Geräts sind Mitglied im VLAN 2 und können somit untereinander kommunizieren.
Seite 568 VLANs 12.1 Beispiele für ein VLAN Klicken Sie die Schaltfläche Ok.  Legen Sie für das VLAN den Namen fest: VLAN2  Doppelklicken Sie in Spalte und legen den Namen fest. Name Ändern Sie für VLAN den Wert in Spalte Default zu VLAN1.
Seite 569 VLANs 12.1 Beispiele für ein VLAN Legen Sie für den Uplink-Port in Spalte den Wert Akzeptierte Datenpakete admitOnlyVlan-  fest. Tagged Markieren Sie für den Uplink-Port das kontrollkästchen in Spalte Ingress-Filtering, um  VLAN-Tags auf diesem Port auszuwerten. Speichern Sie die Änderungen zwischen. Klicken Sie dazu die Schaltfläche ...
Seite 570 VLANs 12.1 Beispiele für ein VLAN Wechsel in den Konfigurationsmodus. exit Wechsel in den Privileged-EXEC-Modus. exit Details zu VLAN anzeigen. show vlan id 3 VLAN ID......3 VLAN Name....VLAN3 VLAN Type....Static VLAN Creation Time...0 days, 00:07:47 (System Uptime) VLAN Routing....disabled Interface Current Configured Tagging...
Seite 571: Gast-Vlan / Unauthentifiziertes Vlan
VLANs 12.2 Gast-VLAN / Unauthentifiziertes VLAN 12.2 Gast-VLAN / Unauthentifiziertes VLAN Ein Gast-VLAN ermöglicht einem Gerät die Bereitstellung einer Port-basierten Netzzugriffssteue- rung (IEEE 802.1x) für Supplikanten ohne 802.1x-Fähigkeit. Diese Funktion stellt eine Vorrichtung zur Verfügung, die es Gästen ermöglicht, ausschließlich auf externe Netze zuzugreifen. Wenn Sie Supplikanten ohne 802.1x-Fähigkeit an einen aktiven, nicht autorisierten 802.1x-Port anschließen, senden die Supplikanten keine Antworten auf 802.1x-Anfragen.
Seite 572 VLANs 12.2 Gast-VLAN / Unauthentifiziertes VLAN Öffnen Sie den Dialog Netzsicherheit > 802.1X Port-Authentifizierung > Port-Konfiguration.  Legen Sie für Port die folgenden Einstellungen fest:  – Den Wert auto in Spalte Port-Kontrolle – Den Wert in Spalte Gast VLAN-ID –...
Seite 573: Radius-Vlan-Zuordnung
VLANs 12.3 RADIUS-VLAN-Zuordnung 12.3 RADIUS-VLAN-Zuordnung Die Funktion der RADIUS-VLAN-Zuordnung ermöglicht, eine RADIUS-VLAN-Kennung mit einem authentisierten Client zu verknüpfen. Wenn sich ein Client erfolgreich authentisiert und der RADIUS-Server ein VLAN-Attribut sendet, verknüpft das Gerät den Client mit dem vom RADIUS- Server zugewiesenen VLAN. Infolgedessen fügt das Gerät den physikalischen Port dem entspre- chenden VLAN als Mitglied hinzu und setzt die Port-VLAN-ID (PVID) auf den vorgegebenen Wert.
Seite 574: Voice-Vlan Erzeugen
VLANs 12.4 Voice-VLAN erzeugen 12.4 Voice-VLAN erzeugen Verwenden Sie die Voice-VLAN-Funktion, um den Sprach- und Datenverkehr an einem Port nach VLAN und/oder Priorität zu trennen. Ein wesentlicher Nutzen bei der Verwendung eines Voice- VLANs liegt darin, in Zeiten mit erhöhtem Datenverkehrsaufkommen die Sprachqualität bei einem IP-Telefon sicherzustellen.
Seite 575 VLANs 12.4 Voice-VLAN erzeugen UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 576: 13 Redundanz
Redundanz 13.1 Netz-Topologie vs. Redundanzprotokolle 13 Redundanz 13.1 Netz-Topologie vs. Redundanzprotokolle Bei Einsatz von Ethernet ist eine wesentliche Voraussetzung, dass Datenpakete auf einem einzigen (eineindeutigen) Weg vom Absender zum Empfänger gelangen. Die folgenden Netz- Topologien unterstützen diese Voraussetzung: Linien-Topologie  Stern-Topologie ...
Seite 577: Redundanzprotokolle
Redundanz 13.1 Netz-Topologie vs. Redundanzprotokolle Für den Betrieb in dieser Netz-Topologie stellt Ihnen das Gerät folgende Redundanzprotokolle zur Verfügung: Rapid Spanning Tree (RSTP)  Ring-Topologie In Netzen mit Linien-Topologie lassen sich Redundanzverfahren nutzen, indem Sie die Enden der Linie verbinden. Dadurch entsteht eine Ring-Topologie. Abb.
Seite 578: Redundanzkombinationen
Redundanz 13.1 Netz-Topologie vs. Redundanzprotokolle 13.1.3 Redundanzkombinationen Tab. 32: Redundanzprotokolle im Überblick RSTP Link-Aggreg. Link-Backup HIPER-Ring ▲ – – – – – – – – – – – – RSTP ▲ – – – – – – – – – ▲...
Seite 579: Media Redundancy Protocol (Mrp)
Redundanz 13.2 Media Redundancy Protocol (MRP) 13.2 Media Redundancy Protocol (MRP) Das Media Redundancy Protocol (MRP) ist eine seit Mai 2008 standardisierte Lösung für Ring- Redundanz im industriellen Umfeld. MRP ist kompatibel zur redundanten Ringkopplung, unterstützt VLANs und zeichnet sich durch sehr kurze Rekonfigurationszeiten aus.
Seite 580: Rekonfigurationszeit
Redundanz 13.2 Media Redundancy Protocol (MRP) 13.2.2 Rekonfigurationszeit Beim Ausfall einer Teilstrecke wandelt der Ring-Manager den MRP-Ring zurück in eine Linien- struktur. Die maximale Zeit für die Rekonfiguration der Strecke legen Sie im Ring-Manager fest. Mögliche Werte für die maximale Verzögerungszeit sind: •...
Seite 581: Beispiel-Konfiguration
Redundanz 13.2 Media Redundancy Protocol (MRP) 13.2.5 Beispiel-Konfiguration Ein Backbone-Netz enthält 3 Geräte in einer Linienstruktur. Um die Verfügbarkeit des Netzes zu erhöhen, überführen Sie die Linienstruktur in eine redundante Ringstruktur. Zum Einsatz kommen Geräte unterschiedlicher Hersteller. Alle Geräte unterstützen MRP. Auf jedem Gerät legen Sie die Ports 1.1 und 1.2 als Ring-Ports fest.
Seite 582 Redundanz 13.2 Media Redundancy Protocol (MRP) Wenn die Flusskontrolle und die Redundanzfunktion gleichzeitig aktiv sind, arbeitet die Redun- danzfunktion möglicherweise anders als beabsichtigt. (Lieferzustand: Flusskontrolle global ausge- schaltet und auf jedem Port eingeschaltet.) Schalten Sie die Tree-Funktion in jedem Gerät im Netz aus. Führen Sie dazu die folgenden Spanning Schritte aus: Öffnen Sie den Dialog...
Seite 583 Redundanz 13.2 Media Redundancy Protocol (MRP) Aktivieren der Funktion auf dem Fixed backup mrp domain modify port secondary 1/2 fixed-backup enable sekundären Port. Nach Wiederherstellung des Rings leitet der sekundäre Port die Daten weiter. Schalten Sie den Ring-Manager ein.  Bei den anderen Geräten im Ring belassen Sie die Einstellung auf Aus.
Seite 584 Redundanz 13.2 Media Redundancy Protocol (MRP) Das Feld zeigt den Betriebszustand des Ring-Ports. Funktion Mögliche Werte: forwarding  Der Port ist eingeschaltet, Verbindung vorhanden. blocked  Der Port ist blockiert, Verbindung vorhanden. disabled  Der Port ist ausgeschaltet. not-connected  Keine Verbindung vorhanden.
Seite 585: Hiper-Ring-Client
Redundanz 13.3 HIPER-Ring-Client 13.3 HIPER-Ring-Client Das Konzept der HIPER-Ring-Redundanz ermöglicht den Aufbau hochverfügbarer, ringförmiger Netzstrukturen. Die HIPER-Ring-Client-Funktion ermöglicht dem Netzadministrator, einen vorhan- denen HIPER-Ring zu erweitern oder ein Client-Gerät zu ersetzen, das bereits Teilnehmer eines HIPER-Ringes ist. Wenn das Gerät feststellt, dass der Daten-Link am Ring-Port abbricht, sendet das Gerät ein Link- Down-Datenpaket an den Ring-Manager (RM) und leert die FDB-Tabelle.
Seite 586 Redundanz 13.3 HIPER-Ring-Client Legen Sie die VLAN-Einstellungen fest. Führen Sie dazu die folgenden Schritte aus: Öffnen Sie den Dialog Switching > VLAN > Konfiguration.  Unmarkierte VLAN-Management-Daten an den Ring-Ports weiterleiten.  Wählen Sie für VLAN 1 in der Dropdown-Liste derjenigen Spalten, die sich auf den Ring- Port beziehen, den Eintrag U.
Seite 587: Spanning Tree
Redundanz 13.4 Spanning Tree 13.4 Spanning Tree Anmerkung: Das Spanning-Tree-Protokoll ist ein Protokoll für MAC-Bridges. Daher verwendet die folgende Beschreibung den Begriff Bridge für das Gerät. Lokale Netze werden immer größer. Dies gilt sowohl für die geografische Ausdehnung als auch für die Anzahl der Netzteilnehmer.
Seite 588: Die Aufgaben Des Stp
Redundanz 13.4 Spanning Tree Die Aufgaben des STP Der Spanning Tree-Algorithmus reduziert Netztopologien, die mit Bridges aufgebaut sind und Ring- strukturen durch redundante Verbindungen aufweisen, auf eine Baumstruktur. Dabei trennt STP die Ringstrukturen nach vorgegebenen Regeln auf, indem es redundante Pfade deaktiviert. Wird ein Pfad unterbrochen, weil eine Netzkomponente betriebsunfähig wird, aktiviert das STP den zuvor deaktivierten Pfad wieder.
Seite 589 Redundanz 13.4 Spanning Tree Root-Pfadkosten Jedem Pfad, der 2 Bridges miteinander verbindet, weisen die Bridges Kosten für die Übertragung (Pfadkosten) zu. Das Gerät bestimmt diesen Wert in Abhängigkeit von der Datenrate (siehe Tabelle 35). Dabei weist das Gerät Pfaden mit niedrigerer Datenrate höhere Pfadkosten zu. Alternativ dazu kann auch der Administrator die Pfadkosten festlegen.
Seite 590: Maxage Und Diameter
Redundanz 13.4 Spanning Tree MaxAge und Diameter Die Größen „MaxAge“ und „Diameter“ bestimmen maßgeblich die maximale Ausdehnung eines Spanning-Tree-Netzes. Diameter Die Anzahl der Verbindungen zwischen den am weitesten voneinander entfernten Geräten im Netz heißt Netzdurchmesser (Diameter). Diameter = 7 Root-Bridge Abb.
Seite 591: Regeln Für Die Erstellung Der Baumstruktur
Redundanz 13.4 Spanning Tree 13.4.2 Regeln für die Erstellung der Baumstruktur Bridge-Information Zur Berechnung der Baumstruktur benötigen die Bridges nähere Informationen über die anderen Bridges, die sich im Netz befinden. Um diese Informationen zu erhalten, sendet jede Bridge eine BPDU (Bridge Protocol Data Unit) an andere Bridges.
Seite 592: Aufbauen Der Baumstruktur
Redundanz 13.4 Spanning Tree Aufbauen der Baumstruktur Die Bridge mit dem kleinsten Zahlenwert für die Bridge-Identifikation nennt man auch Root-Bridge. Sie bildet die Root (Wurzel) der Baumstruktur Der Aufbau des Baumes ist abhängig von den Root-Pfadkosten. Spanning Tree wählt die Struktur so, dass die minimalen Pfadkosten zwischen jeder einzelnen Bridge zur Root-Bridge entstehen.
Seite 593: Beispiele
Redundanz 13.4 Spanning Tree 13.4.3 Beispiele Beispiel für die Bestimmung des Root-Pfads Anhand des Netzplanes (siehe Abbildung 41) kann man das Flussdiagramm (siehe Abbildung 40) zur Festlegung des Root-Paths nachvollziehen. Der Administrator hat für jede Bridge eine Priorität in der Bridge-Identifikation festgelegt. Die Bridge mit dem kleinsten Zahlenwert für die Bridge-Iden- tifikation übernimmt die Rolle der Root-Bridge, in diesem Fall die Bridge 1.
Seite 594: Beispiel Für Die Manipulation Des Root-Pfads
Redundanz 13.4 Spanning Tree Beispiel für die Manipulation des Root-Pfads Anhand des Netzplanes (siehe Abbildung 42) kann man das Flussdiagramm (siehe Abbildung 40) zur Festlegung des Root-Paths nachvollziehen. Der Administrator hat folgendes getan: • Für jede Bridge außer Bridge 1 und Bridge 5 hat er den im Lieferzustand voreingestellten Wert von 32768 (8000H) belassen und •...
Seite 595: Beispiel Für Die Manipulation Der Baumstruktur
Redundanz 13.4 Spanning Tree Beispiel für die Manipulation der Baumstruktur Der Management-Administrator des Netzes stellt bald fest, dass diese Konfiguration mit Bridge 1 als Root-Bridge ungünstig ist. Auf den Pfaden zwischen Bridge 1 zu Bridge 2 und Bridge 1 zu Bridge 3 summieren sich die Kontrollpakete, die die Root-Bridge zu jeder anderen Bridge sendet.
Seite 596: Das Rapid Spanning Tree Protokoll
Redundanz 13.5 Das Rapid Spanning Tree Protokoll 13.5 Das Rapid Spanning Tree Protokoll Das RSTP behält die Berechnung der Baumstruktur vom STP unverändert bei. Wenn eine Verbin- dung oder eine Bridge ausfällt, ändert RSTP lediglich Parameter und fügt neue Parameter und Mechanismen hinzu, die die Rekonfiguration beschleunigen.
Seite 597: Port-Stati
Redundanz 13.5 Das Rapid Spanning Tree Protokoll Backup-Port  Dies ist ein blockierter Port, der als Ersatz zur Verfügung steht, falls die Verbindung zum desi- gnierten Port dieses Netzsegmentes (ohne RSTP-Bridges, zum Beispiel ein Hub) ausfällt. Disabled-Port  Dies ist ein Port, der innerhalb des Spanning-Tree-Protokolls keine Rolle spielt, also abge- schaltet ist oder keine Verbindung hat.
Seite 598: Spanning Tree Priority Vector
Redundanz 13.5 Das Rapid Spanning Tree Protokoll Learning: Address Learning aktiv (FDB), kein Datenverkehr außer STPBPDUs  Forwarding: Address Learning aktiv (FDB), Senden und Empfangen jedes Paket-Typs (nicht  ausschließlich STP-BPDUs) 13.5.3 Spanning Tree Priority Vector Um den Ports Rollen zuzuteilen, tauschen die RSTP-Bridges Konfigurationsinformationen unterei- nander aus.
Seite 599: Gerät Konfigurieren
Redundanz 13.5 Das Rapid Spanning Tree Protokoll 13.5.5 Gerät konfigurieren RSTP konfiguriert die Netztopologie komplett selbstständig. Das Gerät mit der niedrigsten Bridge- Priorität wird dabei automatisch Root-Bridge. Um dennoch eine bestimmte Netzstruktur vorzu- geben, legen Sie ein Gerät als Root-Bridge fest. Im Regelfall übernimmt diese Rolle ein Gerät im Backbone.
Seite 600 Redundanz 13.5 Das Rapid Spanning Tree Protokoll Zeigt zur Kontrolle die Parameter. show spanning-tree global Ändern Sie gegebenenfalls die Werte in den Feldern Forward-Verzögerung [s] age.  – Die Root-Bridge übermittelt die geänderten Werte an die anderen Geräte. Speichern Sie die Änderungen zwischen. Klicken Sie dazu die Schaltfläche ...
Seite 601: Guards
Redundanz 13.5 Das Rapid Spanning Tree Protokoll 13.5.6 Guards Das Gerät ermöglicht Ihnen, an den Geräte-Ports verschiedene Schutzfunktionen (Guards) zu akti- vieren. Folgende Schutzfunktionen helfen, Ihr Netz vor Fehlkonfigurationen, Loops und Angriffen mit STP- BPDUs zu schützen: BPDU Guard – für manuell festgelegte Edge-Ports (Endgeräte-Ports) ...
Seite 602: Bpdu Guard Einschalten
Redundanz 13.5 Das Rapid Spanning Tree Protokoll TCN Guard – für Ports, die STP-BPDUs mit Topology-Change-Flag empfangen  Diese Schutzfunktion aktivieren Sie für jeden Geräte-Port separat. Hacker Bei eingeschalteter Schutzfunktion ignoriert das Gerät Topology-Change-Flags in empfan- genen STP-BPDUs. Der Inhalt der Adresstabelle (FDB) des Geräte-Ports bleibt dadurch unver- ändert.
Seite 603 Redundanz 13.5 Das Rapid Spanning Tree Protokoll Wechsel in den Konfigurationsmodus. configure Schaltet den BPDU Guard ein. spanning-tree bpdu-guard Zeigt zur Kontrolle die Parameter. show spanning-tree global Öffnen Sie den Dialog Switching > L2-Redundanz > Spanning Tree > Port.  Wechseln Sie in die Registerkarte CIST.
Seite 604 Redundanz 13.5 Das Rapid Spanning Tree Protokoll Root Guard / TCN Guard / Loop Guard einschalten Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Switching > L2-Redundanz > Spanning Tree > Port.  Wechseln Sie in die Registerkarte Guards. ...
Seite 605: Link-Aggregation
Redundanz 13.6 Link-Aggregation 13.6 Link-Aggregation Die Funktion Link-Aggregation mit dem Single-Switch-Verfahren hilft Ihnen, 2 Einschränkungen bei Ethernet-Links zu überwinden, und zwar Bandbreite und Redundanz. Die Funktion unterstützt Sie dabei, die Bandbreitenbegrenzung für einzelne Ports Link-Aggregation aufzuheben. Die Funktion ermöglicht Ihnen, 2 oder mehr Verbindungen zu Link-Aggregation 1 logischen Verbindung zwischen 2 Geräten zusammenzufassen.
Seite 606 Redundanz 13.6 Link-Aggregation Konfigurieren Sie Switch 1 and 2 über die grafische Benutzeroberfläche. Führen Sie dazu die folgenden Schritte aus: Öffnen Sie den Dialog Switching > L2-Redundanz > Link-Aggregation.  Klicken Sie die Schaltfläche  Der Dialog zeigt das Fenster Erzeugen. Wählen Sie in der Dropdown-Liste die Instanz-Nummer der Link-Aggregation- Trunk-Port...
Seite 607: Link-Backup
Redundanz 13.7 Link-Backup 13.7 Link-Backup Link-Backup bietet einen redundanten Link für Datenverkehr auf Schicht-2-Geräten. Wenn das Gerät einen Fehler auf dem primären Link erkannt hat, leitet das Gerät den Datenverkehr zum Backup-Link um. Sie verwenden Link-Backup üblicherweise in Netzen von Dienstanbietern oder Unternehmen.
Seite 608: Beispiel-Konfiguration
Redundanz 13.7 Link-Backup 13.7.2 Beispiel-Konfiguration Im Beispiel-Netzwerk unten verbinden Sie die Ports auf Switch A mit dem Uplink der Switches B und C. Wenn Sie die Ports als Link-Backup-Paar einrichten, leitet ein Port Datenver- kehr weiter, der andere ist im Blocking-Zustand. Der primäre Port auf Switch A ist der aktive Port und leitet Datenverkehr zu Port 1 auf Switch B weiter.
Seite 609 Redundanz 13.7 Link-Backup Erzeugt eine Link-Backup-Instanz, bei der Port link-backup add 2/4 der primäre Port und Port der Backup-Port ist. Legt die Zeichenfolge Link_Backup_1 als Name link-backup modify 2/4 description Link_Backup_1 des Backup-Paares fest. Fail-Back-Timer einschalten. link-backup modify 2/4 failback-status enable Fail-Back-Verzögerungszeit auf s festlegen.
Seite 610: 14 Funktionsdiagnose
Funktionsdiagnose 14.1 SNMP-Traps senden 14 Funktionsdiagnose Das Gerät bietet Ihnen folgende Diagnosewerkzeuge: SNMP-Traps senden  Gerätestatus überwachen  Out-of-Band-Signalisierung durch Signalkontakt  Port-Zustandsanzeige  Ereigniszähler auf Portebene  Erkennen der Nichtübereinstimmung der Duplex-Modi  Auto-Disable  SFP-Zustandsanzeige  Topologie-Erkennung  IP-Adresskonflikte erkennen ...
Seite 611: Auflistung Der Snmp-Traps
Funktionsdiagnose 14.1 SNMP-Traps senden 14.1.1 Auflistung der SNMP-Traps Die folgende Tabelle zeigt mögliche vom Gerät gesendete SNMP-Traps: Tab. 37: Mögliche SNMP-Traps Bezeichnung des SNMP-Traps Bedeutung Wird gesendet, wenn eine Station versucht, unberechtigt auf authenticationFailure einen Agenten zuzugreifen. coldStart Wird nach einem Neustart gesendet. hm2DevMonSenseExtNvmRe- Wird gesendet, wenn der externe Speicher entfernt worden ist.
Seite 612: Snmp-Traps Für Konfigurationsaktivitäten
Funktionsdiagnose 14.1 SNMP-Traps senden 14.1.2 SNMP-Traps für Konfigurationsaktivitäten Nachdem Sie eine Konfiguration im Speicher gespeichert haben, sendet das Gerät einen hm2Con- figurationSavedTrap. Dieser SNMP-Trap enthält die Statusvariablen des nichtflüchtigen Spei- chers (NVM) und des externen Speichers (ENVM), die angeben, ob die aktuelle Konfiguration mit dem nichtflüchtigen Speicher und dem externen Speicher übereinstimmt.
Seite 613: Icmp-Messaging
Funktionsdiagnose 14.1 SNMP-Traps senden 14.1.4 ICMP-Messaging Das Gerät ermöglicht Ihnen, das Internet Control Message Protocol (ICMP) für Diagnoseanwen- dungen zu verwenden, zum Beispiel Ping und Traceroute. Das Gerät verwendet außerdem ICMP für Time-to-Live und das Verwerfen von Nachrichten, in denen das Gerät eine ICMP-Nachricht zurück an das Quellgerät des Paketes weiterleitet.
Seite 614: Gerätestatus Überwachen
Funktionsdiagnose 14.2 Gerätestatus überwachen 14.2 Gerätestatus überwachen Der Gerätestatus gibt einen Überblick über den Gesamtzustand des Geräts. Viele Prozessvisuali- sierungssysteme erfassen den Gerätestatus eines Geräts, um dessen Zustand grafisch darzu- stellen. Das Gerät zeigt seinen gegenwärtigen Status als error oder im Rahmen Geräte-Status.
Seite 615: Gerätestatus Konfigurieren
Funktionsdiagnose 14.2 Gerätestatus überwachen Tab. 38: Gerätestatus-Ereignisse (Forts.) Name Bedeutung Externen Speicher Aktivieren Sie diese Funktion, um das Vorhandensein eines externen Spei- chergeräts zu überwachen. entfernen Das Gerät überwacht die Synchronisation zwischen der Gerätekonfigura- Externer Speicher nicht tion und der im externen Speicher (ENVM) gespeicherten Konfiguration. synchron Netzteil Schalten Sie diese Funktion ein, um das Netzteil zu überwachen.
Seite 616 Funktionsdiagnose 14.2 Gerätestatus überwachen Überwacht das Netzteil 1. Der Wert im Rahmen device-status monitor power-supply 1 wechselt auf error, wenn das Gerät Geräte-Status einen Fehler am Netzteil feststellt. Überwacht die Ring-Redundanz. device-status monitor ring-redundancy In folgenden Situationen wechselt der Geräte-Status auf error: •...
Seite 617: Gerätestatus Anzeigen
Funktionsdiagnose 14.2 Gerätestatus überwachen 14.2.3 Gerätestatus anzeigen Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen > System.  Im Privileged-EXEC-Modus: Anzeige des Geräte- show device-status all status und der Einstellung zur Ermittlung des Gerä- testatus UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 618: Sicherheitsstatus
Funktionsdiagnose 14.3 Sicherheitsstatus 14.3 Sicherheitsstatus Der Sicherheitsstatus gibt Überblick über die Gesamtsicherheit des Geräts. Viele Prozesse dienen als Hilfsmittel für die Systemvisualisierung, indem sie den Sicherheitsstatus des Geräts erfassen und anschließend seinen Zustand in grafischer Form darstellen. Das Gerät zeigt den Gesamtsi- cherheitsstatus im Dialog System, Rahmen Sicherheits-Status.
Seite 619: Konfigurieren Des Sicherheitsstatus
Funktionsdiagnose 14.3 Sicherheitsstatus Tab. 39: Sicherheitsstatus-Ereignisse (Forts.) Name Bedeutung Zugriff mit HiDiscovery möglich Das Gerät überwacht, wann Sie die Lese-/Schreibfunktion für HiDiscovery einschalten. Das Gerät überwacht die Sicherheitseinstellungen für das Unverschlüsselte Konfiguration vom Laden der Konfiguration aus dem externen Speicher. externen Speicher laden IEC61850-MMS aktiv Das Gerät überwacht, wann Sie das Protokoll IEC 61850-MMS...
Seite 620 Funktionsdiagnose 14.3 Sicherheitsstatus Überwacht die Passwort-Richtlinien-Einstellungen. security-status monitor pwd-policy- inactive Der Wert im Rahmen wechselt Sicherheits-Status auf error, wenn für mindestens eine der folgenden Richtlinien der Wert festgelegt ist. Überwacht den Telnet-Server. Der Wert im security-status monitor telnet-enabled Rahmen Sicherheits-Status wechselt auf error, wenn Sie den Telnet-Server einschalten.
Seite 621: Anzeigen Des Sicherheitsstatus
Funktionsdiagnose 14.3 Sicherheitsstatus Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus. configure Überwacht den Link auf aktiven Ports. Der Wert im security-status monitor no-link-enabled Rahmen wechselt auf error, Sicherheits-Status wenn der Link auf einem aktiven Port abbricht. Wechsel in den Interface-Konfigurationsmodus interface 1/1 von Interface 1/1.
Seite 622: Out-Of-Band-Signalisierung
Funktionsdiagnose 14.4 Out-of-Band-Signalisierung 14.4 Out-of-Band-Signalisierung Das Gerät verwendet den Signalkontakt zur Steuerung von externen Geräten und zur Überwa- chung der Gerätefunktionen. Die Funktionsüberwachung ermöglicht die Durchführung einer Fern- diagnose. Das Gerät meldet den Funktionsstatus über eine Unterbrechung des potentialfreien Signalkon- taktes (Relaiskontakt, Ruhestromschaltung) für den gewählten Modus.
Seite 623: Gerätestatus Und Sicherheitsstatus Überwachen
Funktionsdiagnose 14.4 Out-of-Band-Signalisierung Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus. configure Auswählen des manuellen Einstellungsmodus für signal-contact 1 mode manual Signalkontakt 1. Öffnen des Signalkontaktes 1. signal-contact 1 state open Schließen des Signalkontaktes 1. signal-contact 1 state closed 14.4.2 Gerätestatus und Sicherheitsstatus überwachen Im Rahmen...
Seite 624 Funktionsdiagnose 14.4 Out-of-Band-Signalisierung Überwacht die Ring-Redundanz. signal-contact 1 monitor ring- redundancy In folgenden Situationen öffnet der Signalkontakt: • Die Redundanz-Funktion schaltet sich ein (Wegfall der Redundanz-Reserve). • Das Gerät ist normaler Ring-Teilnehmer und erkennt Fehler in seinen Einstellungen. Überwacht den Link auf den Ports/Interfaces. Der signal-contact 1 monitor link-failure Signalkontakt öffnet, wenn der Link auf einem überwachten Port/Interface abbricht.
Seite 625 Funktionsdiagnose 14.4 Out-of-Band-Signalisierung Ereignisse, die überwacht werden können Tab. 40: Gerätestatus-Ereignisse Name Bedeutung Temperatur Wenn die Temperatur den festgelegten Wert über- oder unter- schreitet. Schalten Sie diese Funktion ein, um das Vorhandensein der Ring-Redundanz Ring-Redundanz zu überwachen. Aktivieren Sie diese Funktion, um jedes Ereignis in Bezug auf Verbindungsfehler Port-Links zu überwachen, bei dem das Kontrollkästchen Verbin-...
Seite 626: Port-Zustandsanzeige
Funktionsdiagnose 14.5 Port-Zustandsanzeige 14.5 Port-Zustandsanzeige Um den Zustand der Ports anzuzeigen, führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen > System.  Der Dialog zeigt das Gerät mit der aktuellen Konfiguration. Darüber hinaus zeigt der Dialog den Status der einzelnen Ports mittels eines Symbols.
Seite 627: Portereignis-Zähler
Funktionsdiagnose 14.6 Portereignis-Zähler 14.6 Portereignis-Zähler Die Port-Statistiktabelle ermöglicht erfahrenen Netzadministratoren, möglicherweise erkannte Schwachpunkte im Netz zu identifizieren. Diese Tabelle zeigt die Inhalte verschiedener Ereigniszähler. Die Paketzähler summieren die Ereignisse aus Sende- und Empfangsrichtung. Im Dialog können Sie Grundeinstellungen > Neustart die Ereigniszähler zurücksetzen.
Seite 628: Möglichen Ursachen Für Port-Fehlerereignisse
Funktionsdiagnose 14.6 Portereignis-Zähler Möglichen Ursachen für Port-Fehlerereignisse Die folgende Tabelle nennt die Duplex-Betriebsarten für TX-Ports zusammen mit den möglichen Fehlerereignissen. Die Begriffe in der Tabelle bedeuten: Kollisionen  Im Halbduplexmodus bedeuten Kollisionen Normalbetrieb. Duplex-Problem  Nicht übereinstimmende Duplex-Modi.  Elektromagnetische Interferenz. Netzausdehnung ...
Seite 629: Auto-Disable
Funktionsdiagnose 14.7 Auto-Disable 14.7 Auto-Disable Unterschiedliche konfigurationsbedingte Ursachen können bewirken, dass das Gerät einen Port ausschaltet. Jede Ursache führt zur Software-seitigen Abschaltung des Ports. Um die Software- seitige Abschaltung des Ports aufzuheben, können Sie den verursachenden Zustand manuell beseitigen oder einen Timer festlegen, der den Port automatisch wieder einschaltet. Wenn die Konfiguration einen Port als eingeschaltet zeigt, das Gerät jedoch einen Fehler oder eine Zustandsänderung erkennt, schaltet die Software den betreffenden Port ab.
Seite 630 Funktionsdiagnose 14.7 Auto-Disable In Spalte können Sie festlegen, wie das Gerät auf erkannte Fehler reagiert. In Aktion  diesem Beispiel schaltet das Gerät Port aufgrund von Grenzwertüberschreitungen aus und schaltet den Port anschließend wieder ein. Um dem Gerät zu ermöglichen, den Port auszuschalten und anschließend automatisch ...
Seite 631 Funktionsdiagnose 14.7 Auto-Disable Wechsel in den Konfigurationsmodus. configure Wechsel in den Interface-Konfigurationsmodus interface 1/1 von Interface 1/1. ermöglicht Ihnen, den Port einzuschalten, bevor auto-disable reset der Timer zu zählen beginnt. UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 632: Sfp-Zustandsanzeige
Funktionsdiagnose 14.8 SFP-Zustandsanzeige 14.8 SFP-Zustandsanzeige Die SFP-Zustandsanzeige ermöglicht Ihnen, die aktuelle Bestückung der SFP-Module und deren Eigenschaften einzusehen. Zu den Eigenschaften zählen: Modultyp,  Seriennummer des Medien-Moduls  Temperatur in º C,  Sendeleistung in mW,  Empfangsleistung in mW. ...
Seite 633: Topologie-Erkennung
Funktionsdiagnose 14.9 Topologie-Erkennung 14.9 Topologie-Erkennung IEEE 802.1AB beschreibt das Link Layer Discovery Protocol (LLDP). Das LLDP ermöglicht Ihnen die automatische Topologie-Erkennung im lokalen Netz. Geräte mit aktivem LLDP: senden ihre Verbindungs- und Verwaltungsdaten an die angrenzenden Geräte des gemein-  samen LANs.
Seite 634: Lldp-Med
Funktionsdiagnose 14.9 Topologie-Erkennung Das Aktivieren der Einstellung „FDB Einträge anzeigen“ am unteren Ende der Tabelle ermöglicht Ihnen, Geräte ohne aktive LLDP-Unterstützung in der Tabelle anzuzeigen. Das Gerät nimmt in diesem Fall auch Informationen aus seiner FDB (Forwarding Database) auf. Wenn Sie den Port mit Geräten mit einer aktiven Topologie-Erkennungsfunktion verbinden, tauschen die Geräte LLDP Data Units (LLDPDU) aus, und die Topologie-Tabelle zeigt diese benachbarten Geräte.
Seite 635: Erkennen Von Loops
Funktionsdiagnose 14.10 Erkennen von Loops 14.10 Erkennen von Loops Loops im Netz können Verbindungsunterbrechungen oder Datenverlust verursachen. Dies gilt auch dann, wenn sie nur vorübergehend sind. Die automatische Detektion und Meldung dieser Situation ermöglicht Ihnen, diese rascher zu entdecken und leichter zu diagnostizieren. Eine Fehlkonfiguration kann einen Loop verursachen, zum Beispiel wenn Sie Spanning Tree deak- tivieren.
Seite 636: Berichte
Funktionsdiagnose 14.11 Berichte 14.11 Berichte Im Folgenden werden die für Diagnosezwecke verfügbaren Berichte und Schaltflächen aufgeführt: System-Log-Datei  Die Logdatei ist eine HTML-Datei, in die das Gerät geräteinterne Ereignisse schreibt. Audit Trail  Protokolliert erfolgreiche Kommandos und Kommentare von Benutzern. Die Datei schließt auch das SNMP-Logging ein.
Seite 637 Funktionsdiagnose 14.11 Berichte Wenn Sie die Protokollierung von SNMP-Anfragen aktivieren, protokolliert das Gerät die Anfragen im Syslog als Ereignisse. Die Funktion protokolliert Benutzeran- Protokolliere SNMP-Get-Requests fragen nach Geräte-Konfigurationsinformationen. Die Funktion Protokolliere SNMP-Set-Requests protokolliert Geräte-Konfigurationsereignisse. Legen Sie die Untergrenze für Ereignisse fest, die das Gerät im Syslog einträgt.
Seite 638: Syslog
Funktionsdiagnose 14.11 Berichte 14.11.2 Syslog Das Gerät bietet Ihnen die Möglichkeit, Nachrichten zu geräteinternen Ereignissen an einen oder mehrere Syslog-Server (bis zu 8) zu senden. Zusätzlich schließen Sie SNMP-Anfragen des Geräts als Ereignisse in den Syslog ein. Anmerkung: Zum Anzeigen der protokollierten Ereignisse öffnen Sie den Dialog Diagnose >...
Seite 639: System-Log
Funktionsdiagnose 14.11 Berichte Anzeigen der Syslog-Host-Einstellungen. show logging host Server IP Port Max. Severity Type Status ----- -------------- ----- -------------- ---------- ------- 10.0.1.159 error systemlog active 2001::1 warning systemlog active Wechsel in den Konfigurationsmodus. configure Protokolliert SNMP-Get-Anfragen. logging snmp-requests get operation Der Wert legt den Schweregrad des Ereignisses logging snmp-requests get severity 5...
Seite 640: Logging Audit-Trail
Funktionsdiagnose 14.11 Berichte 14.11.4 Audit Trail Der Dialog enthält Systeminformationen sowie Änderungen, die über Diagnose > Bericht > Audit-Trail Command Line Interface und SNMP an dem Gerät vorgenommen wurden. Bei Änderungen der Gerätekonfiguration zeigt der Dialog, wer zu welchem Zeitpunkt welche Änderungen vorge- nommen hat.
Seite 641: Netzanalyse Mit Tcpdump
Funktionsdiagnose 14.12 Netzanalyse mit TCPDump 14.12 Netzanalyse mit TCPDump TCPDump ist ein UNIX-Hilfsprogramm für das Packet-Sniffing, das von Netzadministratoren verwendet wird, um Datenverkehr im Netz aufzuspüren und zu analysieren. Das Aufspüren von Datenverkehr dient unter anderem der Verifizierung der Konnektivität zwischen Hosts und der Analyse des Datenverkehrs, der das Netz durchquert.
Seite 642: Datenverkehr Beobachten
Funktionsdiagnose 14.13 Datenverkehr beobachten 14.13 Datenverkehr beobachten Das Gerät ermöglicht Ihnen, Datenpakete, die das Gerät durchlaufen, an einen Ziel-Port weiterzu- leiten. Dort können Sie die Datenpakete überwachen und auswerten. Das Gerät bietet Ihnen folgende Möglichkeiten: Port-Mirroring  14.13.1 Port-Mirroring Die Funktion ermöglicht Ihnen, die Datenpakete von physischen Quell-Ports zu einem Port-Mirroring physischen Ziel-Port zu kopieren.
Seite 643: Funktion Port-Mirroring Einschalten
Funktionsdiagnose 14.13 Datenverkehr beobachten Funktion Port-Mirroring einschalten Führen Sie die folgenden Schritte aus: Öffnen Sie den Dialog Diagnose > Ports > Port-Mirroring.  Legen Sie die Quell-Ports fest.  Markieren Sie das Kontrollkästchen in Spalte für die gewünschten Ports. Eingeschaltet Legen Sie den Ziel-Port fest.
Seite 644: Selbsttest
Funktionsdiagnose 14.14 Selbsttest 14.14 Selbsttest Das Gerät prüft beim Booten und gelegentlich danach seine Anlagen. Das Gerät prüft die Aufga- benverfügbarkeit oder den Aufgabenabbruch im System sowie den verfügbaren Speicherplatz. Außerdem prüft das Gerät die Funktionalität der Anwendung und prüft, ob der Chipsatz eine Verschlechterung der Hardware aufweist.
Seite 645 Funktionsdiagnose 14.14 Selbsttest SysMon1 ist verfügbar  Aktiviert/deaktiviert die Funktion System-Monitor während eines Kaltstarts. Bei Fehler Default-Konfiguration laden  Aktiviert/deaktiviert das Laden der Standard-Gerätekonfiguration, falls dem Gerät beim Neustart keine lesbare Konfiguration zur Verfügung steht. Die folgenden Einstellungen sperren Ihnen dauerhaft den Zugang zum Gerät, wenn das Gerät beim Neustart kein lesbares Konfigurationsprofil findet.
Seite 646: Kupferkabeltest
Funktionsdiagnose 14.15 Kupferkabeltest 14.15 Kupferkabeltest Verwenden Sie diese Funktion, um ein an eine Schnittstelle angeschlossenes Kupferkabel auf einen Kurzschluss oder eine Schaltkreisunterbrechung zu testen. Der Test unterbricht den Verkehrsfluss (falls vorhanden) auf diesem Port. Die Tabelle zeigt den Zustand und die Länge jedes einzelnen Paares. Das Gerät gibt ein Ergebnis mit der folgenden Bedeutung zurück: normal –...
Seite 647 Funktionsdiagnose 14.15 Kupferkabeltest UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 648: 15 Erweiterte Funktionen Des Geräts
Erweiterte Funktionen des Geräts 15.1 Gerät als DHCP-Server verwenden 15 Erweiterte Funktionen des Geräts 15.1 Gerät als DHCP-Server verwenden Ein DHCP-Server („Dynamic Host Configuration Protocol“) nimmt die Zuweisung von IP-Adressen, Gateways und sonstigen Netzdefinitionen (zum Beispiel DNS- und NTP-Parameter) zu Clients vor. Die DHCP-Operationen laufen in 4 Schritten ab: IP Discovery (Client versendet Anfrage an Server), IP Lease Offer (Server bieten IP-Adresse an), IP Request (Client fordert IP-Adresse an) und IP Lease Acknowledgement (Server bestätigt Adresse).
Seite 649: Beispiel: Dhcp-Server - Statische Ip-Adresse
Erweiterte Funktionen des Geräts 15.1 Gerät als DHCP-Server verwenden 15.1.2 Beispiel: DHCP-Server – Statische IP-Adresse In diesem Beispiel konfigurieren Sie das Gerät so, dass es einem Port eine statische IP-Adresse zuweist. Das Gerät erkennt Clients mit eindeutiger Hardware-Kennung. Die Hardware-Kennung ist in diesem Fall die Client-MAC-Adresse 00:24:E8:D6:50:51.
Seite 650: Beispiel: Dhcp-Server - Dynamischer Ip-Adressbereich
Erweiterte Funktionen des Geräts 15.1 Gerät als DHCP-Server verwenden 15.1.3 Beispiel: DHCP-Server – Dynamischer IP-Adressbereich Das Gerät ermöglicht Ihnen, dynamische IP-Adressbereiche anzulegen. Lassen Sie die Felder frei. Um dynamische IP-Adressbereiche mit Lücken MAC-Adresse, Client-ID, Remote-ID Circuit-ID zwischen den Bereichen anzulegen, fügen Sie der Tabelle mehrere Einträge hinzu. Führen Sie dazu die folgenden Schritte aus: Öffnen Sie den Dialog Erweitert >...
Seite 651 Erweiterte Funktionen des Geräts 15.2 DHCP-L2-Relay 15.2 DHCP-L2-Relay Ein Netzadministrator verwendet den DHCP-Schicht-2-Relay-Agenten, um DHCP-Client-Informa- tionen hinzuzufügen. Schicht-3-Relay-Agenten und DHCP-Server benötigen diese Informationen, um einem Client eine Adresse und eine Konfiguration zuzuweisen. Befinden sich ein DHCP-Client und -Server in demselben IP-Subnetz, erfolgt der Austausch von IP-Adressanfragen und IP-Adressantworten zwischen ihnen direkt.
Seite 652: 15.2 Dhcp-L2-Relay
Erweiterte Funktionen des Geräts 15.2 DHCP-L2-Relay 15.2.1 Circuit- und Remote-IDs In einer IPv4-Umgebung fügt das Gerät die Circuit-ID und die Remote-ID in das Option 82-Feld des DHCP-Request-Pakets ein, bevor es die Anfrage eines Clients an den DHCP-Server weiterleitet. In der Circuit-ID ist gespeichert, auf welchem Port das Gerät die Anfrage des Clients empfangen ...
Seite 653: Dhcp-L2Relay Circuit-Id
Erweiterte Funktionen des Geräts 15.2 DHCP-L2-Relay Führen Sie an Switch 1 die folgenden Schritte aus: Öffnen Sie den Dialog Konfiguration, Registerkarte Interface. Erweitert > DHCP-L2-Relay >  Legen Sie die Einstellungen für Port wie folgt fest:  – Markieren Sie das Kontrollkästchen in Spalte Aktiv. Legen Sie die Einstellungen für Port wie folgt fest: ...
Seite 654 Erweiterte Funktionen des Geräts 15.2 DHCP-L2-Relay Aktivieren der Funktion auf dem DHCP-L2-Relay dhcp-l2relay mode Port. Wechsel in den Konfigurationsmodus. exit Einschalten der Funktion auf dem dhcp-l2relay mode DHCP-L2-Relay Gerät. Führen Sie an Switch 2 die folgenden Schritte aus: Wechsel in den Privileged-EXEC-Modus. enable Wechsel in den Konfigurationsmodus.
Seite 655: Garp
Erweiterte Funktionen des Geräts 15.3 GARP 15.3 GARP Das Generic Attribute Registration Protocol (GARP) wurde durch die IEEE definiert, um ein generi- sches Framework bereitzustellen, in welchem Switches Attributwerte registrieren und de-regist- rieren, zum Beispiel VLAN-Kennungen und Multicast-Gruppen-Mitgliedschaften. Wird ein Attribut für einen Teilnehmer gemäß Funktion registriert oder entfernt, wird der Teil- GARP nehmer auf der Grundlage spezifischer Regeln geändert.
Seite 656: Gvrp Konfigurieren
Erweiterte Funktionen des Geräts 15.3 GARP 15.3.2 GVRP konfigurieren Verwenden Sie die Funktion GVRP, um dem Gerät das Austauschen von VLAN-Konfigurationsin- formationen mit anderen GVRP-Geräten zu ermöglichen. Auf diese Weise reduziert das Gerät unnötigen Broadcast-Verkehr und unbekannten Unicast-Verkehr. Außerdem erzeugt und verwaltet die Funktion GVRP dynamisch VLANs auf Geräten, die über 802.1Q-Trunk-Ports angeschlossen...
Seite 657: Mrp-Ieee
Erweiterte Funktionen des Geräts 15.4 MRP-IEEE 15.4 MRP-IEEE Die Erweiterung IEEE 802.1ak der Norm IEEE 802.1Q führte das Multiple-Registration-Protokoll (MRP) als Ersatz für das Generic-Attribute-Registration-Protokoll (GARP) ein. Zudem änderte und ersetzte das IEEE die GARP-Anwendungen, das GARP-Multicast-Registration-Protokoll (GMRP) und das GARP-VLAN-Registration-Protokoll (GVRP) mit dem Multiple-MAC-Registration-Protokoll (MMRP) und dem Multiple-VLAN-Registration-Protokoll (MVRP).
Seite 658: Mmrp
Erweiterte Funktionen des Geräts 15.4 MRP-IEEE Die folgende Liste enthält verschiedene vom Gerät übertragene MRP-Ereignisse. Join – Überwacht den Intervall für die nächste Join-Message-Übertragung  Leave – Überwacht den Zeitraum, den ein Switch vor dem Wechsel in den Rücknahme-Status  im Leave-Status bleibt.
Seite 659: Mmrp-Beispiel
Erweiterte Funktionen des Geräts 15.4 MRP-IEEE MMRP-Beispiel In diesem Beispiel erwartet Host A für die Gruppe G1 bestimmte Daten. Switch A verarbeitet die MMRP-Join-Anfrage von Host A und sendet die Anfrage an beide benachbarte Switches. Die Geräte im LAN erkennen nun, dass ein Host auf den Empfang von Daten für Gruppe G1 bereit ist. Wenn Host B beginnt, die für Gruppe G1 bestimmten Daten zu vermitteln, fließen die Daten auf dem registrierten Pfad und Host A empfängt sie.
Seite 660: Mvrp
Erweiterte Funktionen des Geräts 15.4 MRP-IEEE 15.4.4 MVRP Das Multiple-VLAN-Registration-Protokoll (MVRP) ist eine MRP-Anwendung, die Dienste für die dynamische VLAN-Registrierung und -rücknahme bietet. Die Funktion MVRP bietet einen Mechanismus zur Erhaltung der dynamischen VLAN-Registration- Einträge und zur Vermittlung der Information an andere Geräte. Diese Information ermöglicht MVRP-fähigen Geräten, Informationen zu Ihrer VLAN-Mitgliedschaft zu erzeugen und zu aktuali- sieren.
Seite 661 Erweiterte Funktionen des Geräts 15.4 MRP-IEEE Um die Ports als MVRP-Teilnehmer zu aktivieren, markieren Sie an Switch 3 das  Kontrollkästchen in Spalte für die Ports bis 6. MVRP Um Port und Port als MVRP-Teilnehmer zu aktivieren, markieren Sie an Switch 4 das ...
Seite 662: 16 Industrieprotokolle
Industrieprotokolle 16 Industrieprotokolle Lange Zeit gingen die Automatisierungs-Kommunikation und die Büro-Kommunikation getrennte Wege. Die Anforderungen an die Kommunikations-Eigenschaften waren zu unterschiedlich. Die Büro-Kommunikation bewegt große Datenmengen mit geringen Anforderungen an die Übertra- gungszeit. Die Automatisierungs-Kommunikation bewegt kleine Datenmengen mit hohen Anforde- rungen an die Übertragungszeit und Verfügbarkeit.
Seite 663: Iec 61850/Mms
Industrieprotokolle 16.1 IEC 61850/MMS 16.1 IEC 61850/MMS IEC 61850/MMS ist ein von der International Electrotechnical Commission (IEC) standardisiertes industrielles Kommunikationsprotokoll. Anzutreffen ist das Protokoll in der Schaltanlagenautomati- sierung, zum Beispiel in der Leittechnik von Energieversorgern. Das paketorientiert arbeitende Protokoll basiert auf dem Transportprotokoll TCP/IP und nutzt Manufacturing Messaging Specification (MMS) für die Client-Server-Kommunikation.
Seite 664: Integration In Ein Steuerungssystem
Industrieprotokolle 16.1 IEC 61850/MMS Tab. 44: Klassen des Bridge-Modells nach TR IEC61850 90-4 (Forts.) Klasse Beschreibung Logischer Knoten Channel Communication Filtering: LN LCCF Definiert die VLAN- und Multicast-Einstellungen für den übergeordneten Commu- nication Channel. Logischer Knoten Port Spanning Tree Protocol: LN LBSP Definiert die Spanning-Tree-Zustände und -Einstellungen für den jeweiligen physischen Geräteport.
Seite 665: Gerät Überwachen
Industrieprotokolle 16.1 IEC 61850/MMS IEC61850/MMS bietet keine Authentifizierungsmechanismen. Wenn der Schreibzugriff für IEC61850/MMS eingeschaltet ist, dann ist jeder Client, der das Gerät per TCP/IP erreicht, in der Lage, die Einstellungen des Geräts zu ändern. Dies wiederum führt möglicherweise zur Fehlkonfi- guration des Geräts und zu Ausfällen im Netz.
Seite 666 Industrieprotokolle 16.1 IEC 61850/MMS Tab. 45: Mit IEC 61850/MMS überwachbare Stati des Geräts (Forts.) Klasse RCB-Objekt Beschreibung Ändert sich, wenn das Gerät die Rolle der Root-Bridge über- LN LBRI RstpRoot nimmt oder abgibt. Ändert sich, wenn sich die Topologie auf Grund eines Wechsels RstpTopoCnt der Root-Bridge ändert.
Seite 667: Modbus Tcp
Industrieprotokolle 16.2 Modbus TCP 16.2 Modbus TCP Modbus TCP ist ein Nachrichtenprotokoll auf der Anwendungsschicht, das eine Client-/Server- Kommunikation zwischen dem Client und den in Ethernet-TCP/IP-Netzen verbundenen Geräten herstellt. Die Funktion ermöglicht Ihnen, das Gerät in Netzen zu installieren, die bereits Modbus TCP Modbus verwenden, und die in den Registern auf dem Gerät gespeicherten Informationen abzurufen.
Seite 668 Industrieprotokolle 16.2 Modbus TCP F2: Enumeration - power supply alarm  – 0 = power supply good – 1 = power supply failure detected F3: Enumeration - OFF/ON  – 0 = Off – 1 = On F4: Enumeration - port type ...
Seite 669 Industrieprotokolle 16.2 Modbus TCP Port-Statistik Tab. 47: Port-Statistik Adresse Beschreibung Schr Einh Format 0800 Port1 - Number of bytes received 4294967295 0802 Port1 - Number of bytes sent 4294967295 0804 Port1 - Number of frames received 4294967295 0806 Port1 - Number of frames sent 4294967295 0808 Port1 - Total bytes received...
Seite 670: Beispiel-Konfiguration
Industrieprotokolle 16.2 Modbus TCP 16.2.3 Beispiel-Konfiguration In diesem Beispiel konfigurieren Sie das Gerät so, dass es auf Client-Anfragen antwortet. Voraus- setzung für diese Konfiguration ist, dass das Client-Gerät mit einer IP-Adresse aus dem angege- benen Bereich konfiguriert ist. In diesem Beispiel bleibt die Funktion deaktiviert.
Seite 671 Industrieprotokolle 16.2 Modbus TCP Wechsel in den Privileged-EXEC-Modus. enable Erzeugt den Eintrag für den Adressbereich im network management access add 2 Netz. Nummer des nächsten verfügbaren Indexes in diesem Beispiel: 2. Legt die IP-Adresse fest. network management access modify 2 ip 10.17.1.0 Legt die Netzmaske fest.
Seite 672 Industrieprotokolle 16.2 Modbus TCP Time stamp Event Info -------------------- ----------------------- ------ 2014-01-01 01:00:39 password-change(10) ............ 2014-01-01 01:00:39 ext-nvm-load-unsecure(21) 2014-01-01 23:47:40 modbus-tcp-enabled(23) Zeigen Sie die Regeln für den eingeschränkten show network management access rules 1 Management-Zugriff für Index 1. Restricted management access settings ------------------------------------- Index........1 IP Address........10.17.1.0...
Seite 673: Ethernet/Ip
Industrieprotokolle 16.3 EtherNet/IP 16.3 EtherNet/IP EtherNet/IP ist ein weltweit akzeptiertes, standardisiertes industrielles Kommunikationsprotokoll, das von der Open DeviceNet Vendor Association (ODVA) gepflegt wird. Das Protokoll basiert auf den weit verbreiteten Standard-Ethernet-Übertragungsprotokollen TCP/IP und UDP/IP. EtherNet/IP wird von führenden Herstellern unterstützt und bietet daher eine breite Grundlage für den effektiven Datenverkehr im Industriebereich.
Seite 674: Konfiguration Einer Sps Am Beispiel Der Rockwell-Software
Industrieprotokolle 16.3 EtherNet/IP Öffnen Sie den Dialog Erweitert > Industrie-Protokolle > EtherNet/IP.  Vergewissern Sie sich, dass die Funktion eingeschaltet ist. EtherNet/IP Öffnen Sie den Dialog Erweitert > Industrie-Protokolle > EtherNet/IP.  Um das EDS als ZIP-Archiv auf Ihrem PC zu speichern, klicken Sie Download. ...
Seite 675: Beispiel Zur Integration Aus Der Sample Code Library
Industrieprotokolle 16.3 EtherNet/IP Beispiel zur Integration aus der Sample Code Library Die Sample Code Library ist eine Web-Seite von Rockwell. Sie hat das Ziel, den Anwendern einen Platz zu bieten, an welchem sie ihre besten Architekturintegrations-Anwendungen austauschen können. Suchen Sie auf der Webseite samplecode.rockwellautomation.com nach der „Catalog Number“...
Seite 676: Identity-Objekt
Industrieprotokolle 16.3 EtherNet/IP Identity-Objekt Das Gerät unterstützt das Identity-Objekt (Class Code 0x01) von EtherNet/IP. Die Hersteller-ID von Hirschmann lautet 634. Zur Kennzeichnung des Produkttyps „Hirschmann“ verwendet 44 (0x2C) die ID Managed Ethernet Switch. Tab. 50: Instanz-Attribute (ausschließlich Instanz 1 ist verfügbar) Attribute Access Data type...
Seite 677 Industrieprotokolle 16.3 EtherNet/IP Tab. 52: Attribute der Instanz 1 Attribute Access Data type Description Rule 0x1 Status DWORD 0: Interface Status (0=Interface not configured, 1=Interface contains valid config) 6: ACD status (default 0) 7: ACD fault (default 0) 0x2 Interface Capability DWORD 0: BOOTP Client flags...
Seite 678 Industrieprotokolle 16.3 EtherNet/IP Tab. 52: Attribute der Instanz 1 (Forts.) Attribute Access Data type Description Rule 0x9 Mcast Config Get/Set STRUCT of: Alloc Control = 0 Number of IP multicast addresses USINT AllocControl = 32 USINT reserved Multicast start address = UINT NumMcast 239.192.1.0 UDINT McastStartAddr...
Seite 679 Industrieprotokolle 16.3 EtherNet/IP Tab. 53: Hirschmann-Erweiterungen des TCP/IP-Interface-Objekts (Forts.) Attribute Access Data type Description Rule Cable Test Result STRUCT of: 100BASE:{ {Interface, CablePair1, USINT Interface CableStatus, CableMinLength, USINT CablePair CableMaxLength, USINT CableStatus CableFailureLocation} {Interface, CablePair2, USINT CableStatus, CableMinLength, CableMinLength CableMaxLength, USINT CableFailureLocation} CableMaxLength...
Seite 680 Industrieprotokolle 16.3 EtherNet/IP Tab. 54: Instanz-Attribute (Forts.) Attribute Access Data type Description Rule 0x2 Interface Flags DWORD Interface Status Flags: 0: Link State (0=No link, 1=Link) 1: Duplex mode (0=Half, 1=Full) 2: Auto-Negotiation Status 0x0=Auto-Negotiation in progress 0x1=Auto-Negotiation failed 0x2=Failed but speed detected 0x3=Auto-Negotiation success 0x4=No Auto-Negotiation 5: Manual configuration require reset...
Seite 681 Industrieprotokolle 16.3 EtherNet/IP Tab. 54: Instanz-Attribute (Forts.) Attribute Access Data type Description Rule 0x8 Interface state USINT Current state of the interface: 0: Unknown interface state 1: The interface is enabled 2: The interface is disabled 3: The interface is testing 0x9 Admin State Set/Get USINT Administrative state:...
Seite 682 Industrieprotokolle 16.3 EtherNet/IP Tab. 55: Hirschmann-Erweiterungen des Ethernet-Link-Objekts (Forts.) Attribute Access Data type Description Rule Port Monitor Get/Set DWORD 0: Link Flap (0=Off, 1=On) 1: CRC/Fragment (0=Off, 1=On) 2: Duplex Mismatch (0=Off, 1=On) 3: Overload-Detection (0=Off, 1=On) 4: Link-Speed/ Duplex Mode (0=Off, 1=On) 5: Deactivate port action (0=Off, 1=On)
Seite 683 Industrieprotokolle 16.3 EtherNet/IP Tab. 56: Zuweisung der Ports zu den Ethernet Link Object Instances Ethernet Port Ethernet Link Object Instance … … Anmerkung: Die Anzahl der Ports ist von der verwendeten Hardware abhängig. Das Ethernet- Verbindungsobjekt existiert ausschließlich dann, wenn der Port angeschlossen ist. UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 684 Industrieprotokolle 16.3 EtherNet/IP Switch-Agent-Objekt Das Gerät unterstützt das Hirschmann-spezifische Ethernet-Switch-Agent-Objekt (Class Code 0x95) für die Gerätekonfigurations- und Informationsparameter mit Instanz 1. UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 685 Industrieprotokolle 16.3 EtherNet/IP Tab. 57: Class-Attribute Attribute Access Data type Description Rule 0x1 Switch Status DWORD Like the signal contact, the value indicates the Device Overall state (0=ok, 1=failed) Device Security Status (0=ok, 1=failed) Power Supply 1 (0=ok, 1=failed) Power Supply 2 (0=ok, 1=failed or not existing) Reserved Reserved...
Seite 686 Industrieprotokolle 16.3 EtherNet/IP Tab. 57: Class-Attribute (Forts.) Attribute Access Data type Description Rule 0x2 Switch STRUCT of: Temperature INT TemperatureF in °F INT TemperatureC in °C 0x3 Reserved UDINT Reserved for future use (always 0) 0x4 Switch Max Ports Get UINT Maximum number of Ethernet Switch Ports...
Seite 687 Industrieprotokolle 16.3 EtherNet/IP Tab. 57: Class-Attribute (Forts.) Attribute Access Data type Description Rule 0x9 Switch Action DWORD Status of the last executed action (for Status example config save, software update, etc.) Flash Save Configuration In Progress/Flash Write In Progress Flash Save Configuration Failed/Flash Write Failed Configuration changed (configuration not in sync.
Seite 688: Dienste, Verbindungen, I/O-Daten
Industrieprotokolle 16.3 EtherNet/IP Tab. 58: Instanz-Attribute (Forts.) Attribute Access Data type Description Rule 0xB Aging Time UDINT Range 10..1000000 · 1/10 seconds (default=300) 0=Learning off 0xC Temperature C UINT Switch temperature in degrees Celsius 0xD Temperature F UINT Switch temperature in degrees Fahrenheit Dienste, Verbindungen, I/O-Daten Das Gerät unterstützt die folgenden Verbindungstypen und Parameter.
Seite 689 Industrieprotokolle 16.3 EtherNet/IP Tab. 60: I/O-Datenstruktur des Geräts (Forts.) I/O Data Value (data types and sizes to be defined) Direction Size TCP/IP Connections Integer, number of connections Input DINT Quick Connect Mask Bitmask (1 Bit per port) Input DINT (0=Quick Connect disabled, 1=Quick Connec enabled) Link Admin State Bitmask, 1 Bit per port...
Seite 690: Profinet
Industrieprotokolle 16.4 PROFINET 16.4 PROFINET PROFINET ist ein weltweit akzeptiertes industrielles Kommunikationsnetz auf Basis von Ethernet. Es baut auf den weit verbreiteten Transportprotokollen TCP/IP und UDP/IP (Standard) auf. Dies ist ein wichtiger Aspekt, um die Anforderungen an die Konsistenz von der Management-Ebene bis in die Feldebene zu erfüllen.
Seite 691: Grafische Benutzeroberfläche Und Command Line Interface
Industrieprotokolle 16.4 PROFINET Bus Interface Slot 0 Slot 1 Slot .. Modul 1 Modul .. Modular SubSl = SubSl SubSl SubSl SubSl SubSl SubSl SubSl SubSl Subslot 8001 8002 80.. 80.. 80.. 80.. 80.. 80.n Port 1 Port 2 Port .. Port ..
Seite 692: Integration In Ein Steuerungssystem
Industrieprotokolle 16.4 PROFINET 16.4.1 Integration in ein Steuerungssystem Gerät vorbereiten Zuerst installieren Sie das Gerät, schließen es an und konfigurieren es. Dann integrieren Sie das Gerät in ein Steuerungssystem. Führen Sie dazu die folgenden Schritte aus: Öffnen Sie den Dialog Grundeinstellungen >...
Seite 693: Ändern Voreingestellter Werte
Industrieprotokolle 16.4 PROFINET Ändern voreingestellter Werte Funktionen mit direktem Einfluss auf die Funktion erfordern das Ändern folgender PROFINET voreingestellter Werte. Wenn Sie das Gerät in einer speziell erhältlichen PROFINET-Variante erworben haben, dann sind diese Werte bereits voreingestellt: Dialog PROFINET Erweitert > Industrie-Protokolle > PROFINET •...
Seite 694: Gerät In Die Konfiguration Aufnehmen
Industrieprotokolle 16.4 PROFINET GDSML-Datei bereitstellen Zum Erzeugen von GDSML-Dateien und der Symbole bietet Ihnen das Hirschmann-Gerät folgende Möglichkeiten: Sie können die grafische Benutzeroberfläche im Dialog Erweitert > Industrie-Protokolle >  PROFINET verwenden, um die GSDML-Datei und das Symbol des Geräts herunterzuladen. Gerät in die Konfiguration aufnehmen Führen Sie die folgenden Schritte aus: Öffnen Sie die Anwendung...
Seite 695: Module Für Modulare Geräte Hinzufügen
Industrieprotokolle 16.4 PROFINET Medienredundanz konfigurieren Führen Sie die folgenden Schritte aus: Linksklicken Sie das Gerät in der Hardware-Konfigurationen.  Rechtsklicken Sie im Dialog die Zeile X1 / /PN-IO. Slot/Module View  Wählen Sie in der Dropdown-Liste den Eintrag Object properties. ...
Seite 696: Verbindungs-Optionen Konfigurieren
Industrieprotokolle 16.4 PROFINET Führen Sie die folgenden Schritte aus: Öffnen Sie im Dialog die Registerkarte (Hirschmann-spezifisch). Properties Parameters  Um den Parameter einzuschalten, wählen Sie in Spalte den Wert On. Alarms Value  Schalten Sie den Parameter ein und wählen Sie in der Spalte Link state monitoring Value ...
Seite 697: Module Tauschen
Industrieprotokolle 16.4 PROFINET Nachbargerät(e) unterstützen LLDP  Topologie (=Nachbarschaftsbeziehungen) ist konfiguriert und auf SPS geladen  Der Gerätetausch erfordert folgende Voraussetzungen: Das Ersatzgerät ist genau vom gleichen Typ wie das zu ersetzende Gerät.  Das Ersatzgerät ist genau an der gleichen Stelle im Netz (gleiche Ports und Nachbargeräte) ...
Seite 698: Portstatistiken Ausgeben
Industrieprotokolle 16.4 PROFINET Kommunikationsdiagnose Simatic S7 überwacht die Kommunikationsqualität und gibt Meldungen bezüglich Kommunikati- onsproblemen aus. Portstatistiken ausgeben Simatic S7 zählt je Port die Anzahl empfangener und gesendeter Datenpakete, Kollissionen, usw. Diese Zählerstände können Sie in Form von Statistiktabellen in Simatic S7 einsehen. 16.4.2 PROFINET-Parameter Alarme...
Seite 699 Industrieprotokolle 16.4 PROFINET Tab. 64: Gerätestatus Byte Content Access Value Meaning Device status Unavailable Error Power supply unit Unavailable Error Power supply unit Unavailable Error Power supply unit Unavailable Error Power supply unit Unavailable Error Power supply unit Unavailable Error Power supply unit Unavailable Error...
Seite 700 Industrieprotokolle 16.4 PROFINET Tab. 64: Gerätestatus Byte Content Access Value Meaning Not used Not used Connection Unavailable Connection failure. Tab. 65: Port-Status/Port-Parameter Byte Content Access Value Meaning Report port error Do not send alarm When one of the following alarm reasons occurs, send an alarm.
Seite 701 Industrieprotokolle 16.4 PROFINET I/O Data Die Zuweisung der Bits der übertragenen I/O-Daten entnehmen Sie der folgenden Tabelle. Tab. 66: Geräte-I/O-Daten Direction Byte Meaning Input General Device status Signal contact 1 Signal contact 2 Temperature Module removal ACA Removed Not used Input Power supply status Power supply unit 1...
Seite 702 Industrieprotokolle 16.4 PROFINET Tab. 67: Port-I/O-Daten Direction Byte Meaning Input Connection status for ports 1 to 8 Port 1 Port 2 Port 3 Port 4 Port 5 Port 6 Port 7 Port 8 Input Connection status for ports 9 to 16 Port 9 Port 10 Port 11...
Seite 703 Industrieprotokolle 16.4 PROFINET Tab. 67: Port-I/O-Daten Direction Byte Meaning Output "Port activated" for ports 9 to 16 Port 9 activated Port 10 activated Port 11 activated Port 12 activated Port 13 activated Port 14 activated Port 15 activated Port 16 activated Output "Port activated"...
Seite 704: A Konfigurationsumgebung Einrichten
Konfigurationsumgebung einrichten A.1 DHCP/BOOTP-Server einrichten A Konfigurationsumgebung einrichten DHCP/BOOTP-Server einrichten Das folgende Beispiel beschreibt die Konfiguration eines DHCP-Servers mit Hilfe der Software haneWIN DHCP Server. Diese Shareware-Software ist ein Produkt von IT-Consulting Dr. Herbert Hanewinkel. Sie können die Software von https://www.hanewin.net herunterladen.
Seite 705 Konfigurationsumgebung einrichten A.1 DHCP/BOOTP-Server einrichten Legen Sie den Namen für das neue Konfigurationsprofil fest.  Abb. 62: Konfigurationsprofile hinzufügen Klicken Sie die Schaltfläche Add.  Legen Sie die Netzmaske fest.  Abb. 63: Netzmaske im Konfigurationsprofil Klicken Sie die Schaltfläche Apply. ...
Seite 706 Konfigurationsumgebung einrichten A.1 DHCP/BOOTP-Server einrichten Fügen Sie für jeden Gerätetyp ein Profil hinzu.  Haben Geräte des gleichen Typs unterschiedliche Konfigurationen, dann fügen Sie für jede Konfiguration ein Profil hinzu. Abb. 65: Konfigurationsprofile verwalten Zum Beenden des Hinzufügens der Konfigurationsprofile klicken Sie die Schaltfläche OK. ...
Seite 707 Konfigurationsumgebung einrichten A.1 DHCP/BOOTP-Server einrichten Klicken Sie die Schaltfläche Apply und dann den Eintrag OK.  Fügen Sie für jedes Gerät, das vom DHCP-Server seine Parameter erhalten soll, einen Eintrag  hinzu. Abb. 69: DHCP-Server mit Einträgen UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 708: Dhcp-Server Option 82 Einrichten
Konfigurationsumgebung einrichten A.2 DHCP-Server Option 82 einrichten DHCP-Server Option 82 einrichten Das folgende Beispiel beschreibt die Konfiguration eines DHCP-Servers mit Hilfe der Software haneWIN DHCP Server. Diese Shareware-Software ist ein Produkt von IT-Consulting Dr. Herbert Hanewinkel. Sie können die Software von https://www.hanewin.net herunterladen.
Seite 709 Konfigurationsumgebung einrichten A.2 DHCP-Server Option 82 einrichten Abb. 71: DHCP-Einstellung Zur Eingabe der statischen Adressen klicken Sie die Schaltfläche Add.  Abb. 72: Statische Adressen hinzufügen Markieren Sie das Kontrollkästchen Circuit Identifier.  Markieren Sie das Kontrollkästchen Remote Identifier.  Abb.
Seite 710 Konfigurationsumgebung einrichten A.2 DHCP-Server Option 82 einrichten Steckplatz im Gerät, auf dem sich das Modul mit dem Port befindet, an dem das Gerät ange- schlossen wird. Legen Sie den Wert fest.  Modul mit dem Port, an dem das Gerät angeschlossen wird. ...
Seite 711: Ssh-Zugriff Vorbereiten
Konfigurationsumgebung einrichten A.3 SSH-Zugriff vorbereiten SSH-Zugriff vorbereiten Sie können sich über SSH mit dem Gerät verbinden. Führen Sie dazu die folgenden Schritte aus: Erzeugen Sie einen Schlüssel auf dem Gerät.  oder Übertragen Sie Ihren eigenen Schlüssel auf das Gerät. ...
Seite 712: Ssh-Client-Programm Vorbereiten
Konfigurationsumgebung einrichten A.3 SSH-Zugriff vorbereiten Klicken Sie im Rahmen die Schaltfläche Start, um den Schlüssel in das Gerät zu Key-Import  laden. Um den SSH-Server einzuschalten, wählen Sie im Rahmen das Optionsfeld An. Funktion  Speichern Sie die Änderungen zwischen. Klicken Sie dazu die Schaltfläche ...
Seite 713 Konfigurationsumgebung einrichten A.3 SSH-Zugriff vorbereiten Gegen Ende des Verbindungsaufbaus zeigt das Programm PuTTY eine Sicherheitsalarmmeldung und ermöglicht Ihnen, den Fingerabdruck des Schlüssels zu prüfen. Abb. 77: Sicherheitsabfrage für den Fingerabdruck Gegen Ende des Verbindungsaufbaus zeigt das Programm eine Sicherheitsalarmmeldung PuTTY und ermöglicht Ihnen, den Fingerabdruck des Schlüssels zu prüfen.
Seite 714: Https-Zertifikat
Konfigurationsumgebung einrichten A.4 HTTPS-Zertifikat HTTPS-Zertifikat Ihr Web-Browser stellt mit dem HTTPS-Protokoll die Verbindung zum Gerät her. Voraussetzung ist, dass Sie die Funktion im Dialog HTTPS server Gerätesicherheit > Management-Zugriff > Server, Registerkarte einschalten. HTTPS Anmerkung: Software von Drittanbietern wie Web-Browser validieren Zertifikate anhand von Krite- rien wie Verfallsdatum und aktuellen kryptografischen Parameter-Empfehlungen.
Seite 715: Zugang Über Https
Konfigurationsumgebung einrichten A.4 HTTPS-Zertifikat Wechsel in den Privileged-EXEC-Modus. enable Kopieren des HTTPS-Zertifikats aus dem externen copy httpscert envm <file name> nichtflüchtigen Speicher. Wechsel in den Konfigurationsmodus. configure Ausschalten der Funktion HTTPS. no https server Einschalten der Funktion HTTPS. https server Anmerkung: Um das Zertifikat nach der Erstellung oder Übertragung zu aktivieren, starten Sie das Gerät neu oder starten Sie den HTTPS-Server neu.
Seite 716: B Anhang
TSN – Time-Sensitive Networking (in Deutsch)  Wolfgang Schulte VDE Verlag, 2020 ISBN 978-3-8007-5078-8 Time-Sensitive Networking For Dummies, Belden/Hirschmann Special Edition (in Englisch)  Oliver Kleineberg und Axel Schneider Wiley, 2018 ISBN 978-1-119-52791-6 (Print), ISBN 978-1-119-52799-2 (eBook) Fordern Sie Ihre kostenlose PDF-Kopie an unter https://www.belden.com/resources/know-...
Seite 717: Wartung
Anhang B.2 Wartung Wartung Hirschmann arbeitet ständig an der Verbesserung und Weiterentwicklung der Software. Prüfen Sie regelmäßig, ob ein neuerer Stand der Software Ihnen weitere Vorteile bietet. Informationen und Software-Downloads finden Sie auf den Hirschmann-Produktseiten im Internet unter www.hirsch- mann.com. UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 718: Management Information Base (Mib)
Anhang B.3 Management Information BASE (MIB) Management Information BASE (MIB) Die Management Information Base (MIB) ist als abstrakte Baumstruktur angelegt. Die Verzweigungspunkte sind die Objektklassen. Die „Blätter“ der MIB tragen die Bezeichnung generische Objektklassen. Die Instanzierung der generischen Objektklassen, das heißt, die abstrakte Struktur auf die Realität abzubilden, erfolgt zum Beispiel durch die Angabe des Ports oder der Quelladresse (Source Address), soweit dies zur eindeutigen Identifizierung nötig ist.
Seite 719: Anhang
Anhang B.3 Management Information BASE (MIB) 1 iso 3 org 6 dod 1 internet 2 mgmt 4 private 6 snmp V2 1 mib-2 1 enterprises 3 modules 1 system 248 hirschmann 10 Framework 2 interfaces 11 hm2Configuration 11 mpd 12 hm2Platform5 3 at 12 Target 4 ip...
Seite 720: Liste Der Rfcs
Anhang B.4 Liste der RFCs Liste der RFCs RFC 768 RFC 783 TFTP RFC 791 RFC 792 ICMP RFC 793 RFC 826 RFC 854 Telnet RFC 855 Telnet Option RFC 951 BOOTP RFC 1112 IGMPv1 RFC 1157 SNMPv1 RFC 1155 SMIv1 RFC 1212 Concise MIB Definitions...
Seite 721 Anhang B.4 Liste der RFCs RFC 2868 RADIUS Attributes for Tunnel Protocol Support RFC 2869 RADIUS Extensions RFC 2869bis RADIUS support for EAP RFC 2933 IGMP MIB RFC 3164 The BSD Syslog Protocol RFC 3376 IGMPv3 RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework RFC 3411 An Architecture for Describing Simple Network Management Protocol (SNMP)
Seite 722: Zugrundeliegende Ieee-Normen
Anhang B.5 Zugrundeliegende IEEE-Normen Zugrundeliegende IEEE-Normen IEEE 802.1AB Station and Media Access Control Connectivity Discovery IEEE 802.1D MAC Bridges (switching function) IEEE 802.1Q Virtual LANs (VLANs, MRP, Spanning Tree) IEEE 802.1X Port Authentication IEEE 802.3 Ethernet IEEE 802.3ac VLAN Tagging IEEE 802.3x Flow Control IEEE 802.3af...
Seite 723: Zugrundeliegende Iec-Normen
Anhang B.6 Zugrundeliegende IEC-Normen Zugrundeliegende IEC-Normen IEC 62439 High availability automation networks MRP – Media Redundancy Protocol based on a ring topology UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 724: Zugrundeliegende Ansi-Normen
Anhang B.7 Zugrundeliegende ANSI-Normen Zugrundeliegende ANSI-Normen ANSI/TIA-1057 Link Layer Discovery Protocol for Media Endpoint Devices, April 2006 UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 725: Technische Daten
Anhang B.8 Technische Daten Technische Daten 16.4.3 Switching Größe der MAC-Adress-Tabelle 16384 (inkl. statische Filter) Max. Anzahl statisch konfigurierter MAC-Adressfilter Max. Anzahl der mit IGMP-Snooping 1024 lernbaren MAC-Adressfilter Max. Anzahl der MAC-Adressein- träge (MMRP) Anzahl Warteschlangen 8 Queues Einstellbare Port-Prioritäten 0..7 MTU (max.
Seite 726: Copyright Integrierter Software
Anhang B.9 Copyright integrierter Software Copyright integrierter Software Das Produkt enthält unter anderem Open-Source-Software-Dateien, die von Dritten entwickelt und unter einer Open-Source-Software-Lizenz lizenziert wurden. Die Lizenzbedingungen finden Sie in der grafischen Benutzeroberfläche im Dialog Hilfe > Lizenzen. UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 727: Verwendete Abkürzungen
Anhang B.10 Verwendete Abkürzungen B.10 Verwendete Abkürzungen Name des externen Speichers Access Control List BOOTP Bootstrap Protocol Command Line Interface DHCP Dynamic Host Configuration Protocol DHCPv6 Dynamic Host Configuration Protocol for IPv6 DUID DHCP Unique Identifier Extended Unique Identifier Forwarding Database Graphical User Interface HTTP Hypertext Transfer Protocol...
Seite 728 Anhang B.10 Verwendete Abkürzungen Uniform Resource Locator Coordinated Universal Time VLAN Virtual Local Area Network UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 729 Anhang B.10 Verwendete Abkürzungen UM Config OCTOPUS-8TX Release 8.7 04/2021...
Seite 730: C Stichwortverzeichnis
Stichwortverzeichnis C Stichwortverzeichnis 802.1X ..............65 Advanced Mode .
Seite 731 Stichwortverzeichnis Datenpaketanforderungsintervall ..........273 Datensatz .
Seite 732 Stichwortverzeichnis HaneWin ............. . 303, 307 Hardware-Reset .
Seite 733 Stichwortverzeichnis Object Description ............317 Object-ID .
Seite 734 Stichwortverzeichnis RADIUS ..............65 RAM (flüchtiger Speicher) .
Seite 735 Stichwortverzeichnis Tab-Completion ............. . 34 TCN Guard .
Seite 736: D Weitere Unterstützung
Die Adressen unserer Vertragspartner finden Sie im Internet unter www.hirschmann.com. Eine Liste von Telefonnummern und E-Mail-Adressen für direkten technischen Support durch Hirschmann finden Sie unter hirschmann-support.belden.com. Sie finden auf dieser Website außerdem eine kostenfreie Wissensdatenbank sowie einen Down- load-Bereich für Software.
Seite 737: E Leserkritik
Leserkritik E Leserkritik Wie denken Sie über dieses Handbuch? Wir sind stets bemüht, in unseren Handbüchern das betreffende Produkt vollständig zu beschreiben und wichtiges Hintergrundwissen zu vermitteln, um Sie beim Einsatz dieses Produkts zu unterstützen. Ihre Kommentare und Anregungen unterstützen uns, die Qualität und den Informationsgrad dieser Dokumentation noch zu steigern.
Seite 738 Leserkritik Allgemeine Kommentare: Absender: Firma / Abteilung: Name / Telefonnummer: Straße: PLZ / Ort: E-Mail: Datum / Unterschrift: Sehr geehrter Anwender, bitte schicken Sie dieses Blatt ausgefüllt zurück als Fax an die Nummer +49 (0)7127 14-1600 oder  per Post an ...

Diese Anleitung auch für:

Hios-2s Os8tx Hirschmann octopus Hirschmann octopus-ipv6

Belden Hirschmann OCTOPUS-8TX Switch Anwenderhandbuch

Quicklinks

Kapitel

Verwandte Anleitungen für Belden Hirschmann OCTOPUS-8TX Switch

Inhaltszusammenfassung für Belden Hirschmann OCTOPUS-8TX Switch
