5.9.2

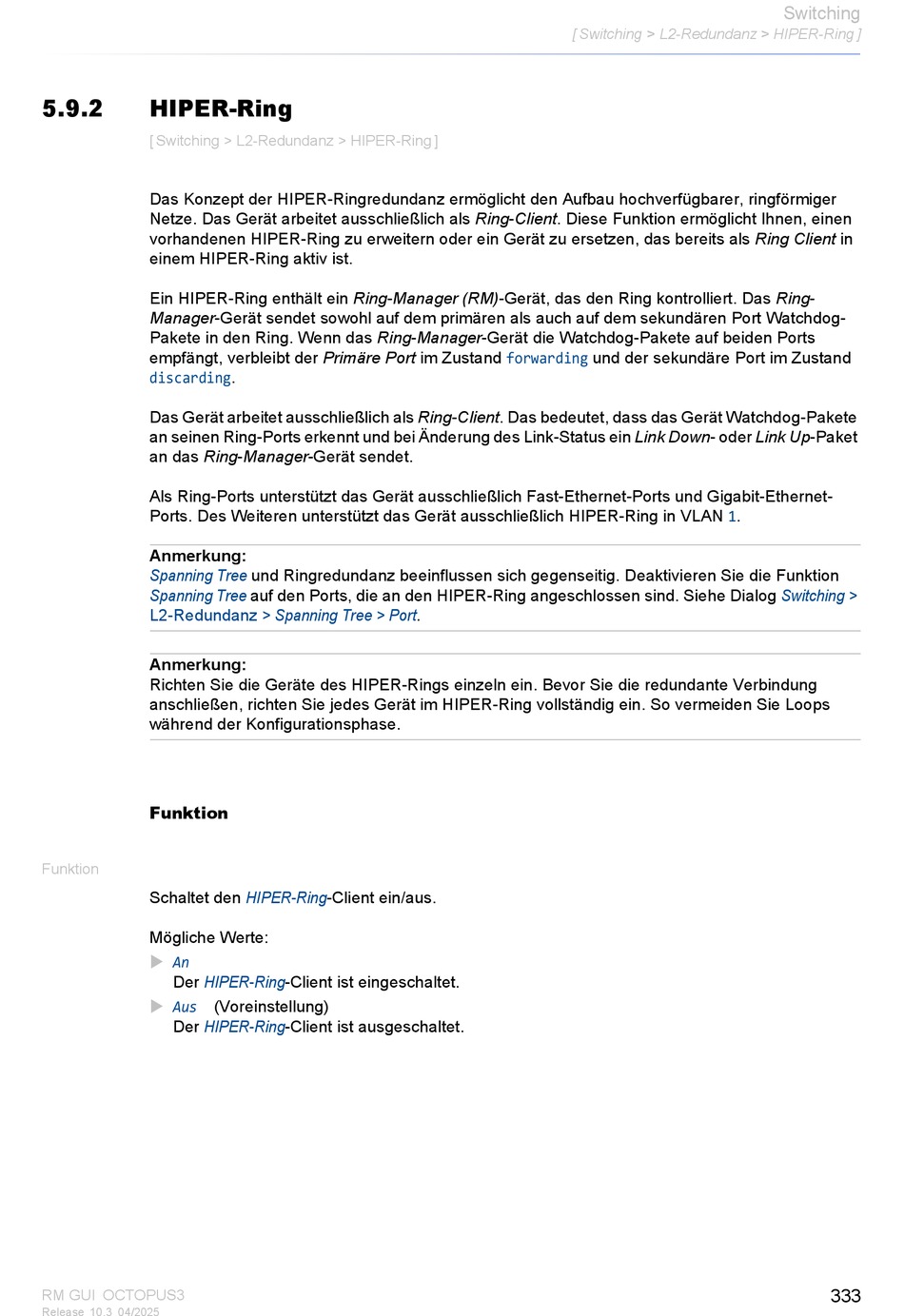

HIPER-Ring

[ Switching > L2-Redundanz > HIPER-Ring ]
Das Konzept der HIPER-Ringredundanz ermöglicht den Aufbau hochverfügbarer, ringförmiger
Netze. Das Gerät arbeitet ausschließlich als Ring-Client. Diese Funktion ermöglicht Ihnen, einen
vorhandenen HIPER-Ring zu erweitern oder ein Gerät zu ersetzen, das bereits als Ring Client in
einem HIPER-Ring aktiv ist.
Ein HIPER-Ring enthält ein Ring-Manager (RM)-Gerät, das den Ring kontrolliert. Das Ring-
Manager-Gerät sendet sowohl auf dem primären als auch auf dem sekundären Port Watchdog-
Pakete in den Ring. Wenn das Ring-Manager-Gerät die Watchdog-Pakete auf beiden Ports
empfängt, verbleibt der Primäre Port im Zustand
discarding.
Das Gerät arbeitet ausschließlich als Ring-Client. Das bedeutet, dass das Gerät Watchdog-Pakete
an seinen Ring-Ports erkennt und bei Änderung des Link-Status ein Link Down- oder Link Up-Paket
an das Ring-Manager-Gerät sendet.
Als Ring-Ports unterstützt das Gerät ausschließlich Fast-Ethernet-Ports und Gigabit-Ethernet-
Ports. Des Weiteren unterstützt das Gerät ausschließlich HIPER-Ring in VLAN 1.
Anmerkung:
Spanning Tree
Spanning Tree
L2-Redundanz > Spanning Tree >
Anmerkung:
Richten Sie die Geräte des HIPER-Rings einzeln ein. Bevor Sie die redundante Verbindung
anschließen, richten Sie jedes Gerät im HIPER-Ring vollständig ein. So vermeiden Sie Loops
während der Konfigurationsphase.
Funktion
Funktion
Schaltet den HIPER-Ring-Client ein/aus.
Mögliche Werte:
An

Der HIPER-Ring-Client ist eingeschaltet.
Aus

Der HIPER-Ring-Client ist ausgeschaltet.
RM GUI OCTOPUS3
Release 10.3 04/2025
und Ringredundanz beeinflussen sich gegenseitig. Deaktivieren Sie die Funktion
auf den Ports, die an den HIPER-Ring angeschlossen sind. Siehe Dialog
(Voreinstellung)
forwarding
Port.
[ Switching > L2-Redundanz > HIPER-Ring ]
und der sekundäre Port im Zustand
Switching
Switching >
