2.9.2.3 Anschluss von PTC, Temperaturschalter oder PT1000
Bezeichnung
Funktion
Einstellung
Tabelle 31: Anschluss von PTC, Temperaturschalter oder PT1000 für P-Steuerung
Thermokontakt (Öffner)
Temperaturfühler (PTC) oder PT1000
Gemischte Fühlerkette
①

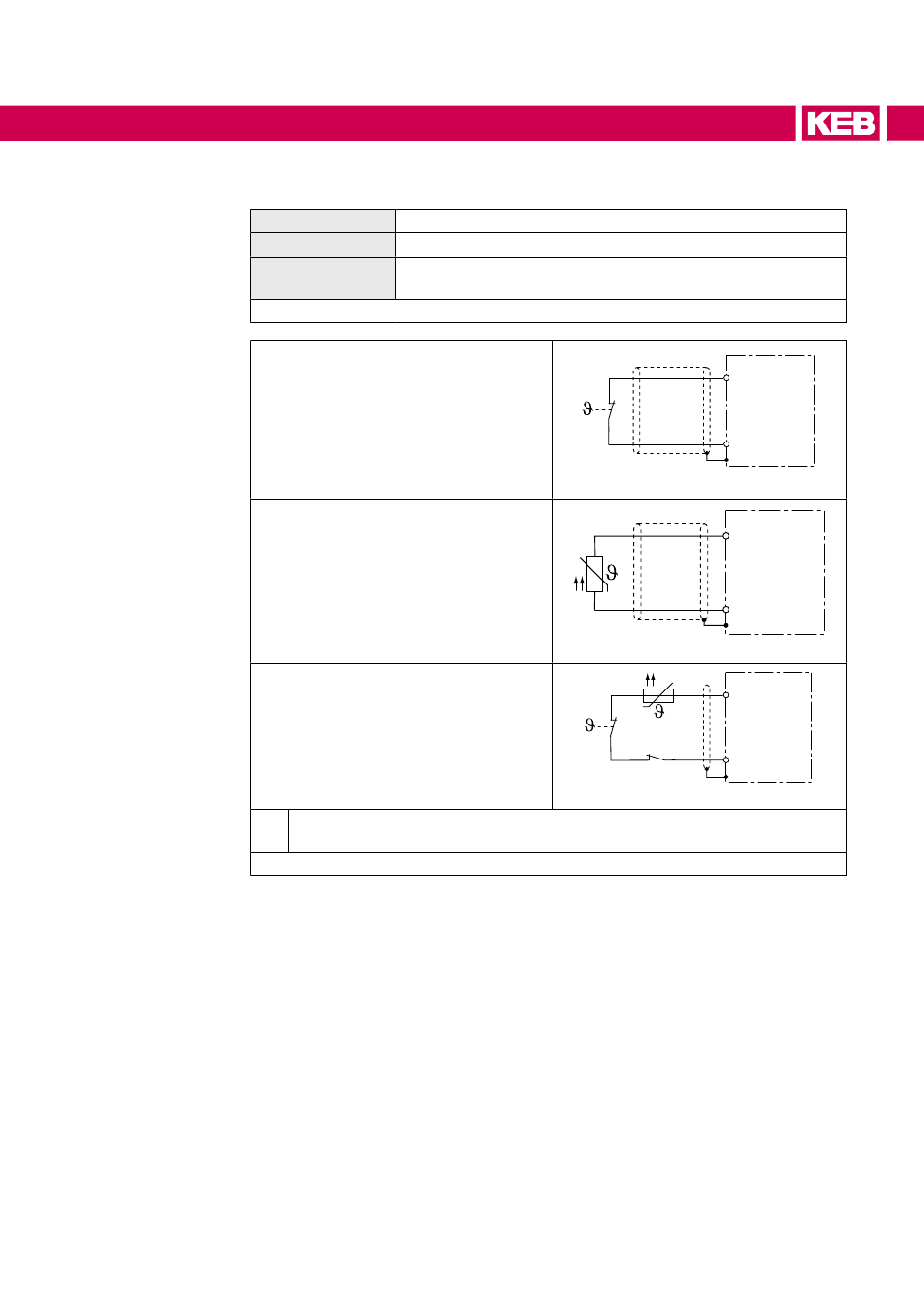

Abbildung 19: Anschlussbeispiele verschiedener Temperatursensoren P-Steuerung
TA1 (X1C.9); TA2 (X1C.10)
Temperatursensoreingang
dr33 = 1; PTC oder Temperaturschalter
dr33 = 4; PT1000
Anschluss über Schirmblech (falls nicht vorhanden, auf der Montageplatte
auflegen).
TA1
TA2
①
TA1
TA2
①
TA1
TA2
①
43
