2.6.2 Datenkabel RS232 PC-Antriebsstomrichter

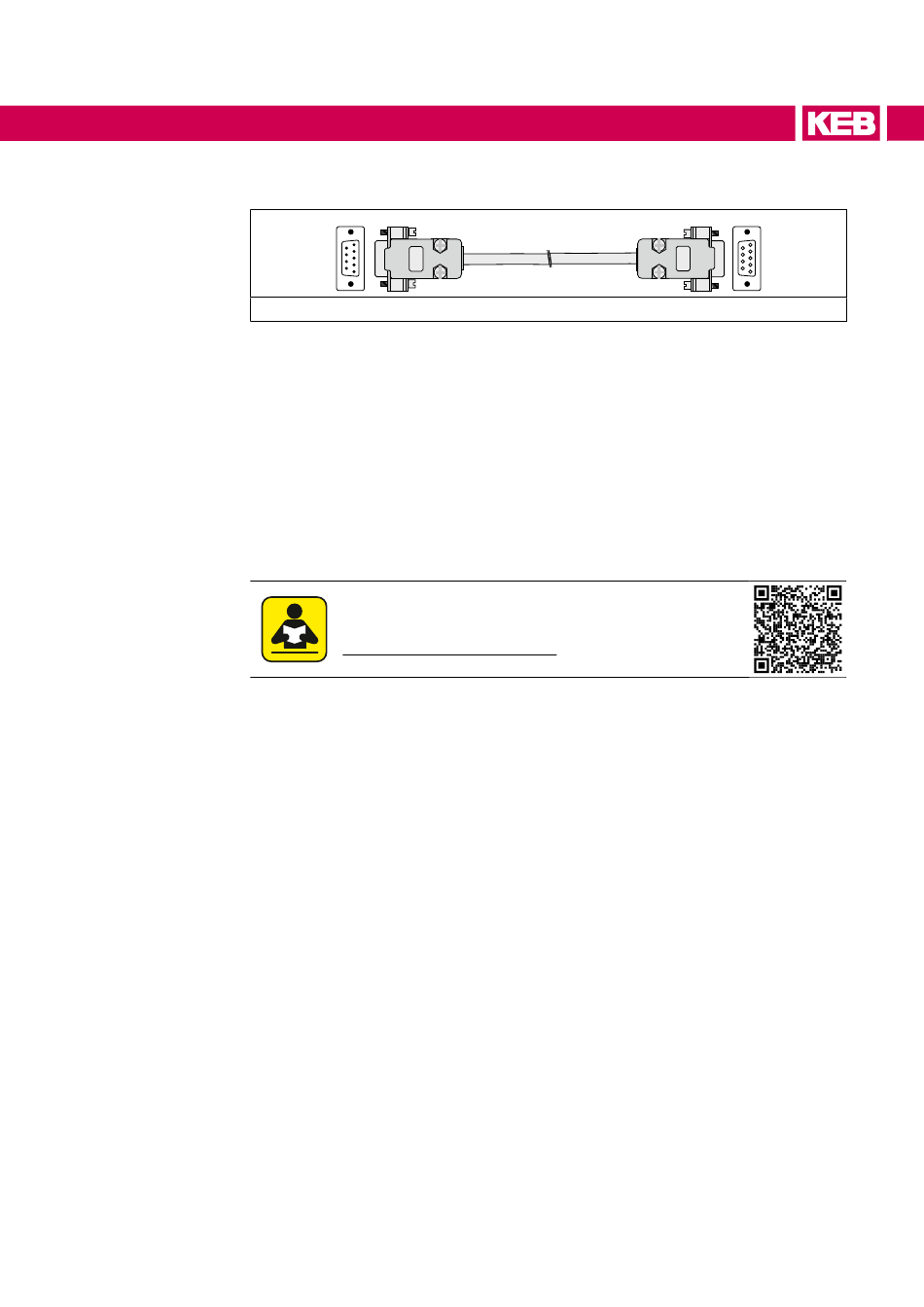

Abbildung 12: Serielles Kabel zur Verbindung mit einem PC
2.6.3 USB-Seriellwandler
Der USB-Seriellwandler (Mat.Nr. 0058060-0040) wird zum Anschluss von Antriebs-
stromrichtern, Operatoren oder IPC-Steuerungen mit DIN66019-Schnittstelle oder
HSP5-Schnittstelle am USB Port von Personal Computern verwendet. Der USB-Seriell-
wandler ist intern potenzialgetrennt.
2.6.4 Anschluss der RS485-Schnittstelle
Die RS485-Schnittstelle unterstützt Halbduplex- und Duplexbetrieb. Verdrahtungsbei-
spiele sind unter folgendem Link zu finden:
0058025-001D
1
6
9
5
Verdrahtungsbeispiele sind unter folgendem Link zu fin-
den:
ti_dr_tn-rs485-connection-0002_de.pdf
5
9
6
1
29
