BELEGUNG DER KLEmmLEISTE X2A

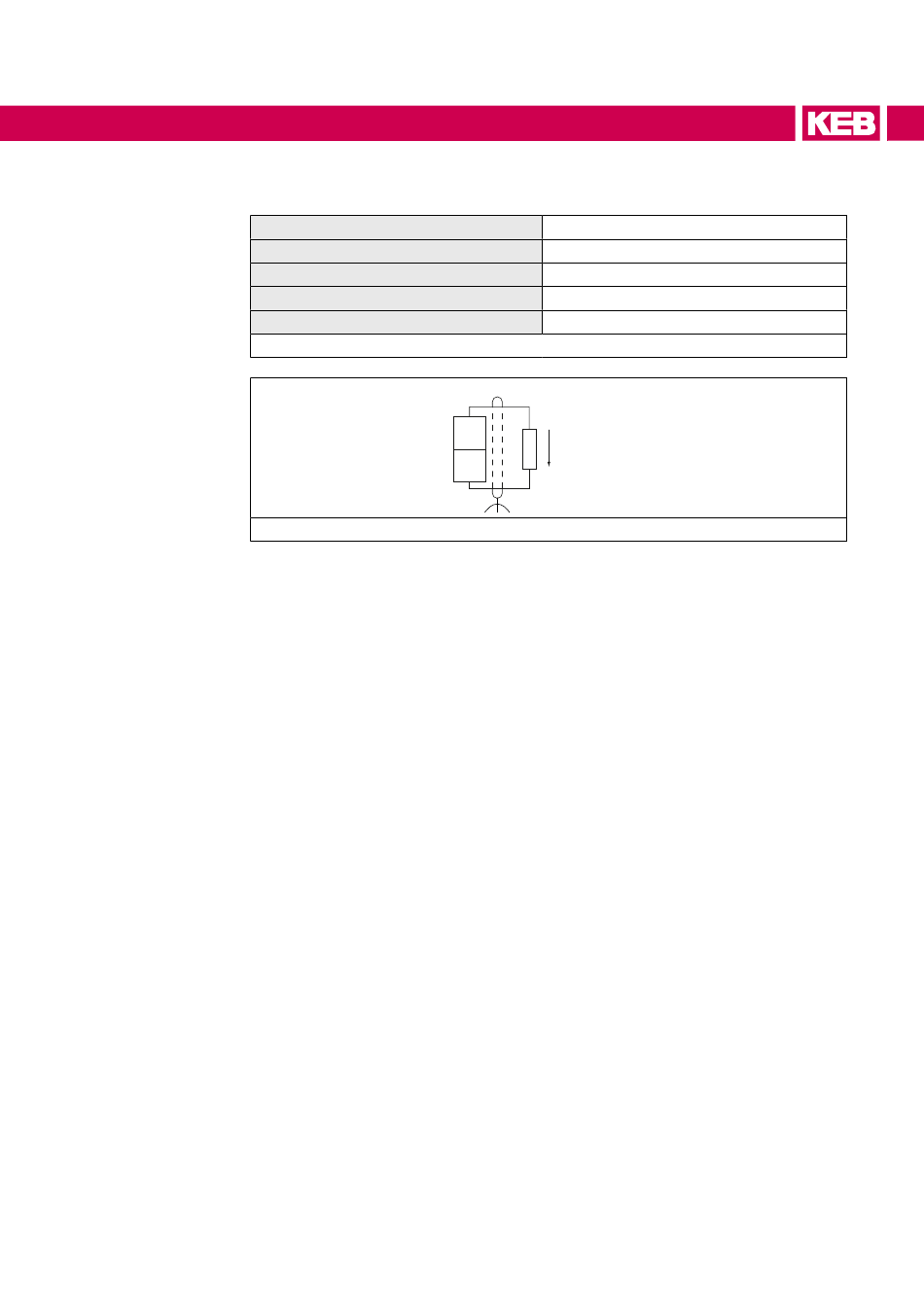

2.4.5 Spezifikation und Anschluss des Analogausgangs
Analogausgang
0V Bezugsspannung für Analogausgang Klemme X2A.21
Gleichspannungsausgang
minimale Lastimpedanz
Klassifizierung konform zu
Tabelle 13: Spezifikationen des Analogausgangs
Abbildung 8:
22
21
Beispiel zum Anschluss des Analogausgangs an X2A
Klemme X2A.22
0,0...10 V (≙ 0...100 % Ausgabegröße)
1 kΩ
IEC 61131-2
U
=0,0...10 V
DC
Z
=1 kΩ
min
25
