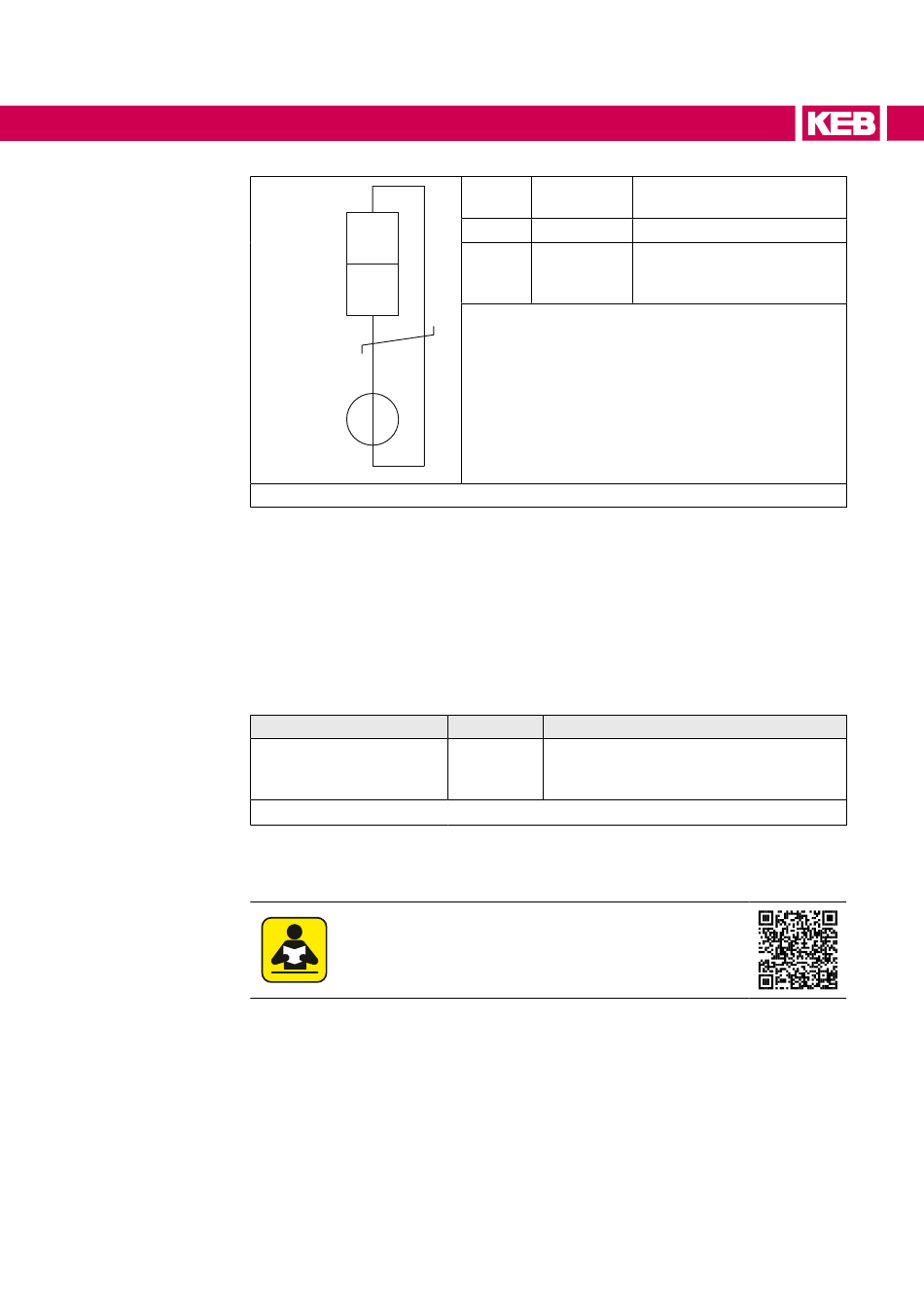

KEB COMBIVERT S6 Gebrauchsanleitung Seite 27

KLEmmLEISTE X2B
Abbildung 10: Spannungseingang der Steuerung
2.5 Klemmleiste X2B
Die Klemmleiste X2B ist abhängig vom eingebauten Sicherheitsmodul. Die 6te Stelle
der Materialnummer zeigt das eingebaute Sicherheitsmodul:
Materialnummer
xxS6Pyx-xxxx
Tabelle 15: Materialnummer für Sicherheitsmodul
Die Beschreibung erfolgen in gesonderter Anleitung.
28
X2A
27
0V
P24Vin
Sicherheitshandbuch Typ 5
Bezeich-
PIN Bemerkungen
nung
X2A.27 0V Bezugpotenzial für P24Vin
Gleichspannungseingang
X2A.28 P24Vin +24 V; max. 4,6 A
Toleranz ±5 %
y Sicherheitsmodul
Typ 5, STO, SBC, SS1-r, SS1-t, SLS,
5 SSM, SMS, SLA, SDLC, SSR und Safety
over EtherCAT®
27
