2.9.2.1 Betrieb ohne Temperaturerfassung
Verwendung des COMBIVERT ohne Auswertung des Temperatureingangs:
•
oder
•
2.9.2.2 Anschluss eines KTY-Sensors
ACHTUNG
Bezeichnung
Funktion
Einstellung
Tabelle 30: Anschluss eines KTY-Sensors

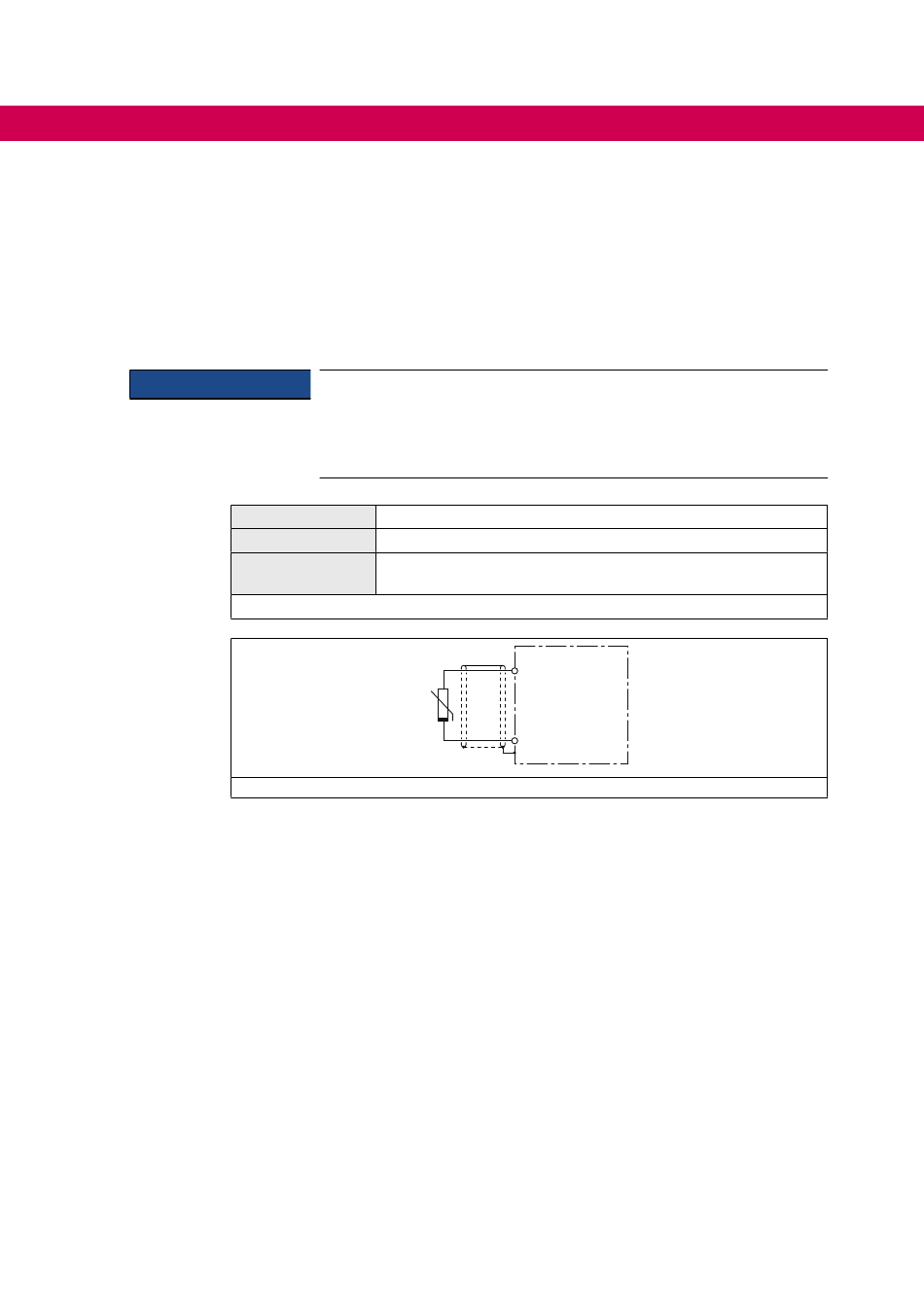

Abbildung 18: Anschluss eines KTY-Sensors für P-Steuerung
42
Auswertung abschalten (pn12 = 7).
Brücke zwischen Klemme TA1 (X1C.9) und TA2 (X1C.10) installieren (dr33 = 1).
Kein Schutz der motorwicklung bei falschem Anschluss.
► KTY-Sensoren in Durchlassrichtung betreiben. Nichtbeachtung führt
zu Fehlmessungen im oberen Temperaturbereich.
► KTY-Sensoren nicht mit anderen Erfassungen kombinieren.
TA1 (X1C.9); TA2 (X1C.10)
Temperatursensoreingang
dr33 = 0; KTY84/130
dr33 = 3; KTY83/110
+
KTY84
X1C.9 (TA1)
X1C.10 (TA2)
