KEB COMBIVERT S6 Gebrauchsanleitung Seite 30

FELDBUSSCHNITTSTELLEN
2.7 Feldbusschnittstellen
Der COMBIVERT S6 Pro ist mit einer CAN-Bus- sowie einer Ethernet Feldbus Schnitt-
stelle bestückt.
Die aktive Feldbusschnittstelle wird mit fb68 festgelegt.
2.7.1 CAN
2.7.1.1 Anschluss und Spezifikation des CAN-Bus
Klemmleiste X2A

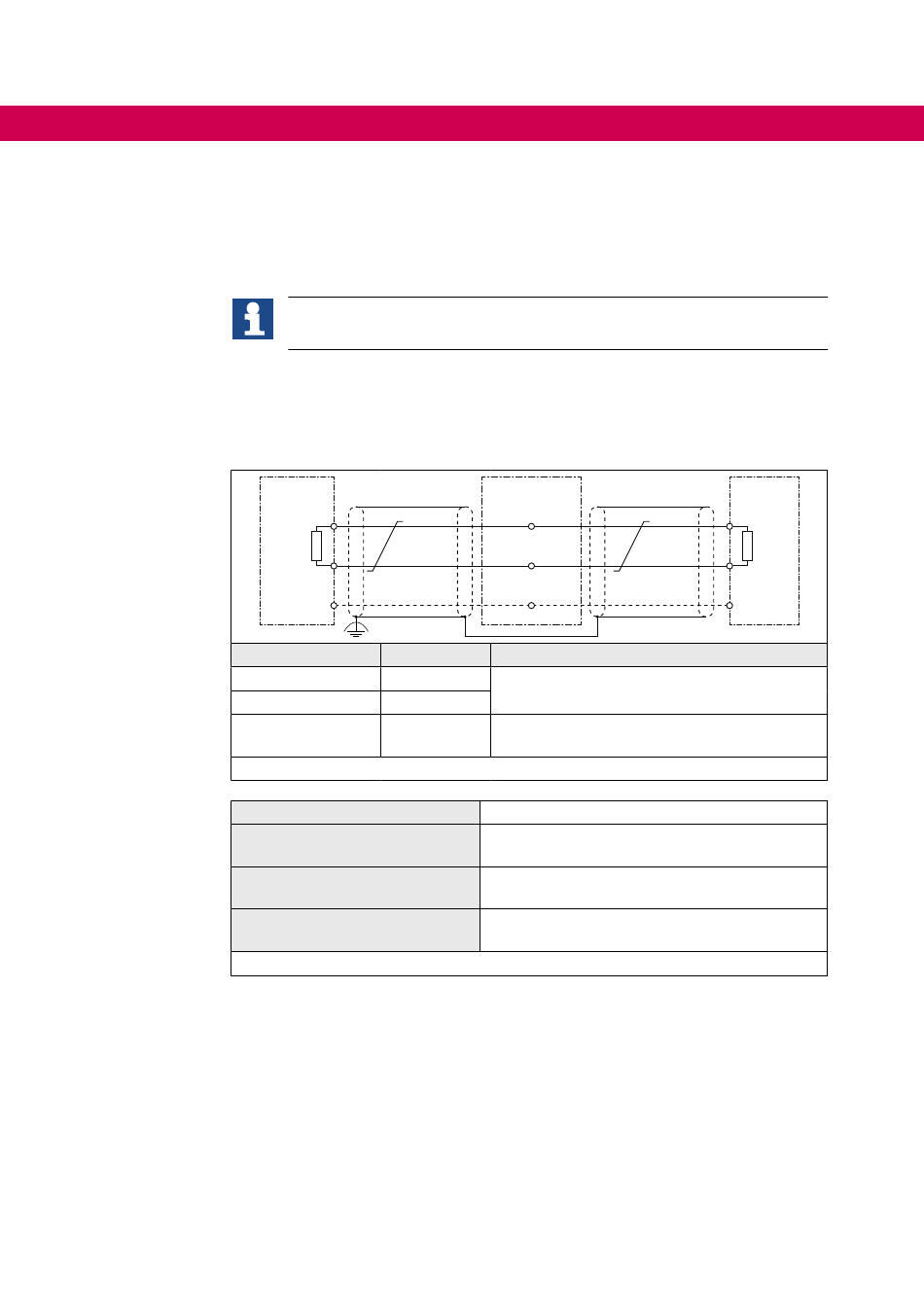

Abbildung 13: Anschluss CAN-Bus an Klemmleiste X2A
Übertragungspegel
Übertragungsgeschwindigkeit
Potenzialtrennung
Busabschluss
Tabelle 18: Spezifikationen des CAN-Bus
30
Die Funktion der LED „NET ST" ist vom aktiven Feldbusprotokoll abhängig.
CAN
Node x
CAN_L
120Ω
CAN_H
CAN_GND
Bezeichnung
23 CAN Low
24 CAN High
25 CAN GND
COMBIVERT
X2A.23
CAN_L
X2A.24
CAN_H
X2A.25
CAN_GND
Bemerkungen
kein interner Busabschluss
CAN-Masse (funktionsisoliert, kann abhängig
vom Kundenteilnehmer verdrahtet werden)
gemäß DIN ISO 11898; ISO High Speed
20, 25, 50, 100, 125, 250, 500, 1000 kbit/s ein-
stellbar über (fb66: CAN baud)
Funktionsisolierung zwischen CAN Klemmen
und zum Steuerungspotenzial.
120 Ω extern zwischen (CAN_H und CAN_L) an
beiden Enden der Busleitung.
CAN
Node x
120Ω
