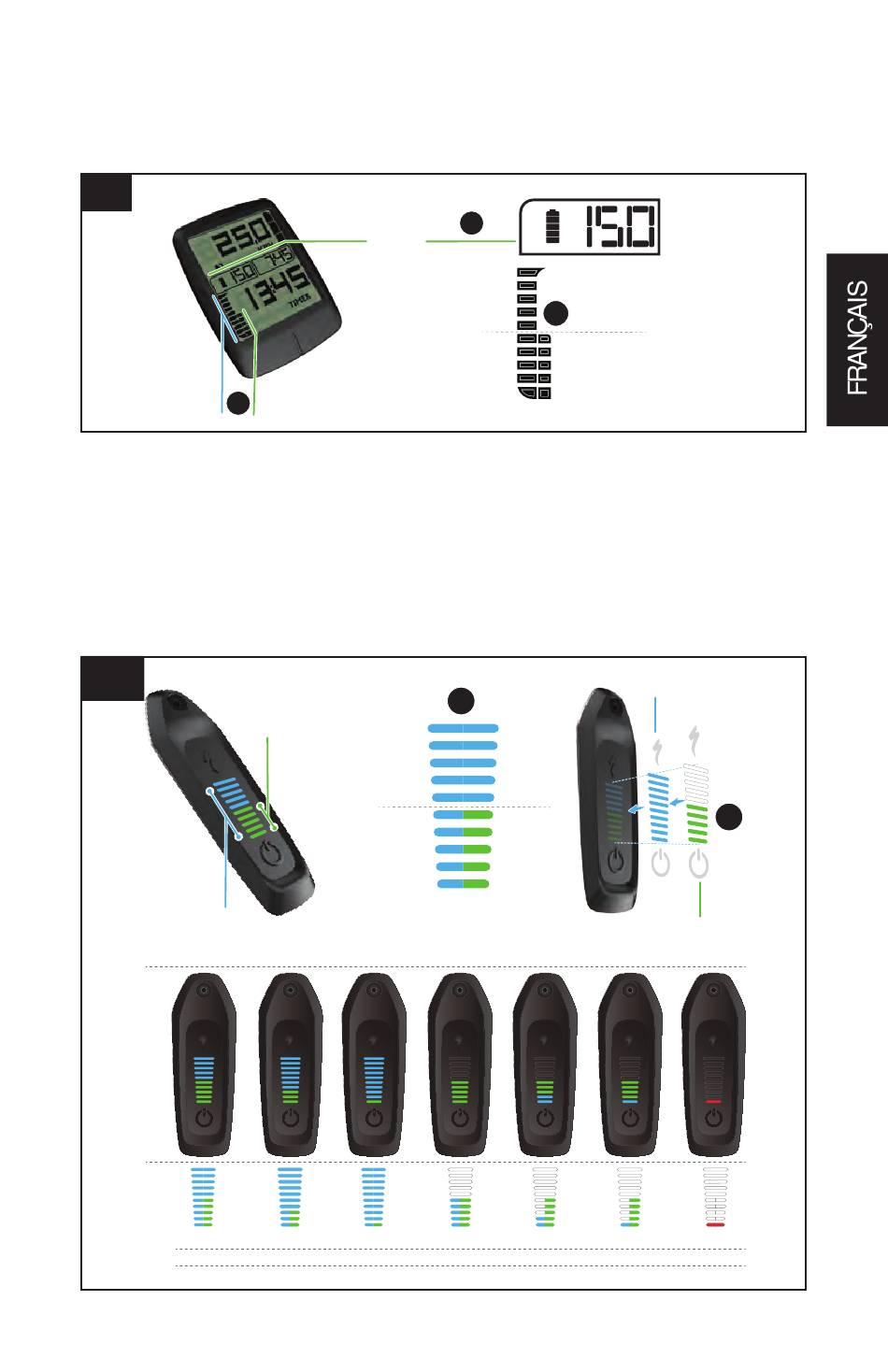

Lorsque la batterie interne et la batterie RE sont parfaitement chargées, le TCD affiche les deux niveaux de charge
de façon distincte (Fig 12.9 A) ; mais il réunit également les deux états de charge (Fig 12.9 B) pour afficher un seul
niveau de charge total à 150 %. En fait, la capacité de la batterie RE correspond à la moitié de celle de la batterie
interne.
12.9
AFFICHAGE DU
A
NIVEAU DE CHARGE
Lorsque la batterie interne et la batterie RE sont parfaitement chargées, le TCU indique le niveau de charge à
l'aide de barres lumineuses. Le niveau de charge de la batterie interne s'affiche avec 10 barres de couleur bleue
et le niveau de charge de la batterie RE s'affiche avec 5 barres de couleur verte, ce qui correspond à 50 % de la
capacité de la batterie interne (Fig 12.10 A).
Les barres vertes correspondant à la batterie RE se superposent aux 5 premières barres bleues correspondant à
la batterie interne (FIg 12.11 B) : en fonction de l'état de charge, elles peuvent donc cacher tout ou partie des barres
bleues. Lorsque les niveaux de charge indiqués par les barres bleues et vertes sont identiques, les barres vertes
s'affichent par-dessus les autres ; lorsque les niveaux de charge baissent, les barres du niveau de charge le plus bas
s'affiche par-dessus les autres.
12.10
AFFICHAGE DU NIVEAU
DE CHARGE
90-100 %
INT BAT
80-100 %
RE BAT
+
BATTERIE
RANGE
EXTENDER
AFFICHAGE DU
NIVEAU DE CHARGE
RANGE EXTENDER
AFFICHAGE DU NIVEAU DE CHARGE
90-100
RANGE EXTENDER
80-89
AFFICHAGE DU
70-79
NIVEAU DE CHARGE
60-69
50-59
40-49
30-39
20-29
10-19
0-9
90-100 %
90-100 %
40-59 %
0-19 %
B
90-100
80-89
70-79
A
60-69
50-59
40-49
40-49
30-39
30-39
20-29
20-29
10-19
10-19
0-9
0-9
%
A
80-100
60-79
40-59
20-39
0-19
%
40-49 %
10-19 %
80-100 %
80-100 %
=
80-100
RANGE EXTENDER
=
60-79
AFFICHAGE DU
=
40-59
NIVEAU DE CHARGE
=
20-39
=
0-19
COUCHE INFÉRIEURE
B
COUCHE
SUPÉRIEURE
0-9 %
0-9 %
80-100 %
0-9 %
34
