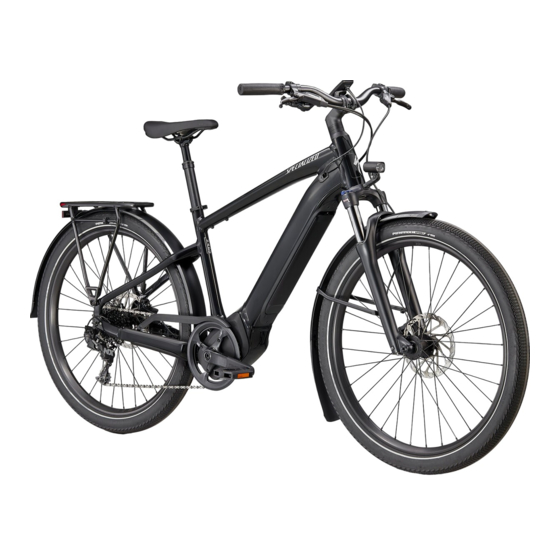

- Seite 1 MONTAGEANLEITUNG TURBO ACTIVE DEUTSCH...
-
Seite 2: Einführung
Diese Montageanleitung zeigt Ihnen, wie Sie Ihr Fahrrad aus der Verpackung heraus zusammenbauen können. Die Anweisungen in dieser Anleitung sind allgemeine Richtlinien und gelten für alle Specialized Turbo Active-Fahrräder. Wenn Sie sich nicht sicher sind, wie Ihr Fahrrad richtig zusammengebaut werden muss, wenden Sie sich an Specialized Rider Care oder suchen Sie einen autorisierten Specialized Fachhändler auf. - Seite 3 7. Inbusschlüssel/Sechskantaufsatz OWNER’S MANUAL 8. Torx-Schlüssel/Torx-Steckschlüsselaufsatz ASSEMBLY GUIDE 9. Gabelschlüssel TURBO ACTIVE 10. Specialized Turbo Ladegerät ERFORDERLICHES WERKZEUG 1. Schere oder Seitenschneider 2. Standpumpe (mit Manometer) VIDEO DER MONTAGEANLEITUNG Scannen Sie den QR-Code mit der Kamera Ihres Smartphones, um ein detailliertes Video der Montageanleitung Ihres Fahrrads in Ihrer Sprache aufzurufen.
-
Seite 4: Einstellen Des Lenkers
LOS GEHT‘S Ihr E-Bike ist deutlich schwerer als ein Fahrrad ohne Motorunterstützung. Seien Sie stets vorsichtig, wenn Sie Ihr E-Bike anheben, schieben, verladen oder transportieren. Das Auspacken und die Montage dieses Fahrrads erfolgt am besten mit Hilfe einer weiteren Person. 1. - Seite 5 7. Richten Sie den Lenker an der Mitte des Fahrrads aus. 8. Ziehen Sie die beiden Schrauben (A-B) auf der Rückseite des Vorbaus (im Uhrzeigersinn) mit dem Drehmomentschlüssel und dem entsprechenden Sechskantaufsatz auf das vorgeschriebene Drehmoment an. FLOW-VORBAU: 9. Lösen Sie die beiden Schrauben (A-B) auf der Rückseite des Vorbaus (gegen den Uhrzeigersinn) mit einem Steckschlüssel und dem entsprechenden Sechskantaufsatz, bis sich...
-
Seite 6: Anbringen Der Pedale
15. Klemmen Sie das Rad zwischen Ihre Knie und drehen Sie den Lenker in die richtige Position. 16. Richten Sie den Lenker an der Mitte des Fahrrads aus. 17. Ziehen Sie die Schrauben der Gabelschaftklemmung (A-D) mit dem Drehmomentschlüssel und dem entsprechenden Torx-Aufsatz abwechselnd leicht an. -
Seite 7: Mittels Inbusschlüssel Festzuziehende Pedale
22. MITTELS INBUSSCHLÜSSEL FESTZUZIEHENDE PEDALE: Ziehen Sie das Pedal mit dem entsprechenden Inbusschlüssel, der von der Innenseite der Kurbel eingeführt wird, fest. Bei der richtigen Spannung hinterlässt das Werkzeug einen spürbaren Abdruck in der Handfläche. 23. MITTELS GABELSCHLÜSSEL FESTZUZIEHENDE PEDALE: Ziehen Sie das Pedal mit dem Gabelschlüssel fest. -
Seite 8: Sattelstützklemme
SATTELSTÜTZKLEMME 28. Lösen Sie die Schraube der Sattelstützklemme mit dem Drehmomentschlüssel und dem entsprechenden Sechskantaufsatz und stellen Sie die Sattelhöhe auf die gewünschte Position ein. Ziehen Sie dann die Schraube der Sattelstützklemme leicht an. 29. Richten Sie den Sattel an der Mittellinie des Fahrrads aus. -
Seite 9: Aufpumpen Der Reifen
Felge nach, ob es für Ihre Räder eine Druckbegrenzung gibt. Dieser Druck darf nicht überschritten werden. Weitere Informationen entnehmen Sie bitte dem Abschnitt „Reifen und Schläuche“ der Specialized Bedienungsanleitung für Fahrräder („Owner’s Manual“). ACHTUNG! Pumpen Sie nie einen Reifen über den auf der Seitenwand... - Seite 10 Verschleißlinie abgenutzt sind. Wenn die Bremsbeläge ausgetauscht werden müssen, Sie jedoch keine Erfahrung mit dem Austausch von Bremsbelägen haben, wenden Sie sich bitte an Rider Care oder suchen Sie einen autorisierten Specialized Fachhändler auf. Testen Sie die Bremsen, indem Sie das Fahrrad jeweils vorne und hinten hochheben, das Rad drehen und den Bremshebel ziehen.
