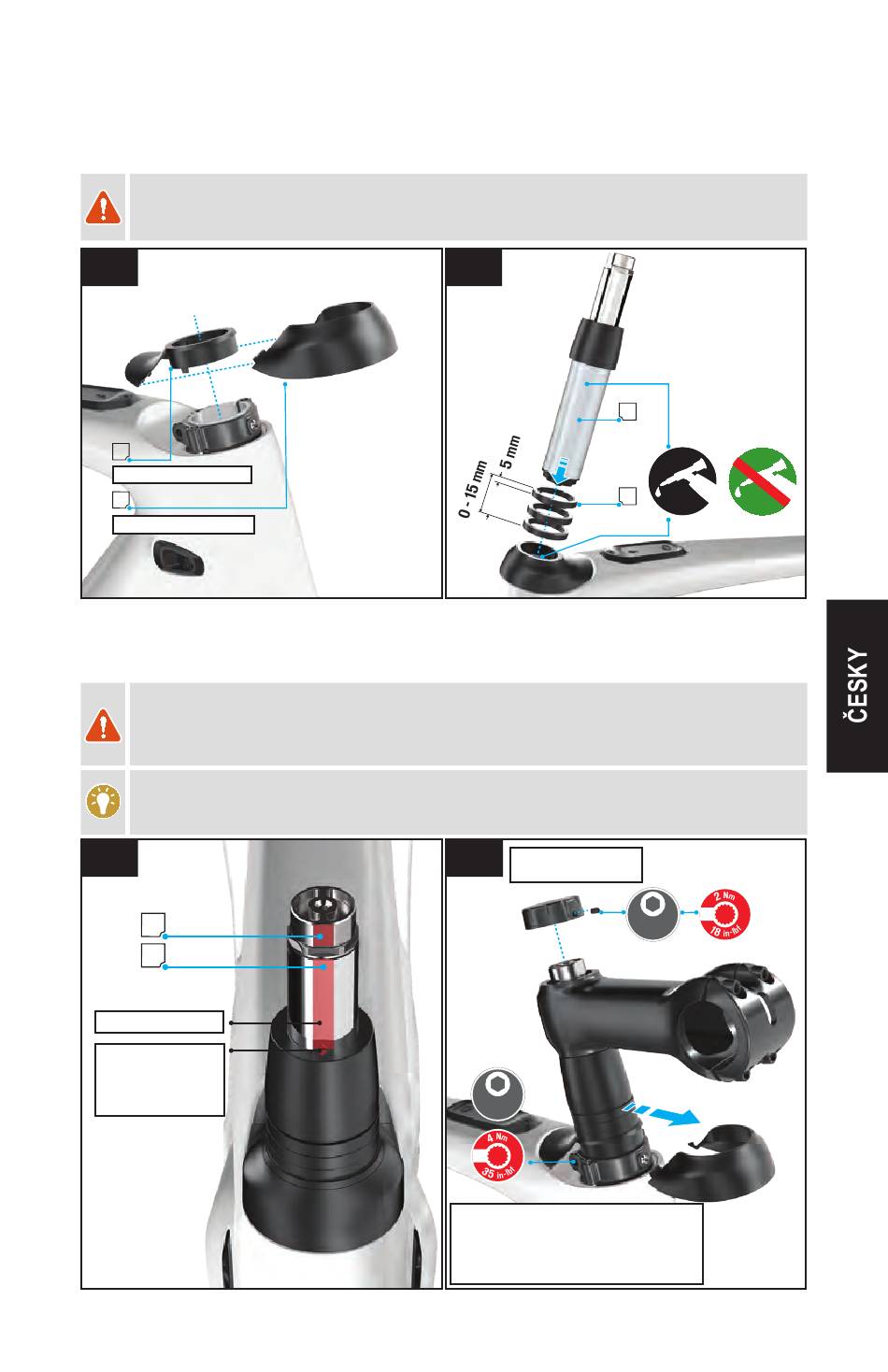

Obr. 10.2: Naneste vazelínu a poté namontujte šroub objímky, podložku a váleček. Namontujte objímku
„
sloupku vidlice (E).
Obr. 10.2: Naneste modrý loctite a potom nainstalujte jistící štoub (F) do objímky na sloupku vidlice.
„
Utáhněte dokud není zároveň s objímkou. Nepřekračujte 1.0 Nm.
VAROVÁNÍ! Aby bylo zajištěno, že otvor pro šroub objímky a a závit v krku vidlice jsou
zároveň, před instalací a dotažením jistícího šroubu prostrčte otvory 2 mm imbus. Před
instalací objímky se ujistěte, že jsou oba stavitelné šrouby hlavového složení odšroubované.
10.3
G
VYSOKÁ KRYTKA
H
VYSOKÁ KRYTKA
Obr. 10.3: Nasaďte krytku (G, nebo H) přes objímku sloupku vidlice..
„
Obr. 10.4: Instalujte distanční podložky (I) 0-15 mm na vnější část patrony (J). Naneste karbonovou třecí
„
pastu na Future Shock a potom vložte patronu do hlavové trubky. Nepoužívejte mazivo.
VAROVÁNÍ! Aby se zajistilo správné zasunutí patrony Future Shock do hlavové trubky,
neinstalujte nad nízkou nebo vysokou krytku HS více než 15 mm podložek. Ujistěte se, že mezi
sloupkem vidlice a patronou není žádné mazivo. Vazelína může způsobit prokluzování patrony,
což může mít za následek ztrátu kontroly.
Specialized doporučuje použití karbonové třecí pasty mezi patronou a vnitřek krku vidlice
pro zvýšení tření. V případě jakýchkoli dotazů se obraťte na svého autorizovaného prodejce
Specialized.
10.5
H
L
ZPLOŠTĚNÍ
ZAROVNEJTE
ZPLOŠTĚNÍ A ŠIPKU S
PŘEDNÍM KOLEM
10.4
10.6
POUZE FUTURE
SHOCK S TLUMENÍM
4 mm
POZNÁMKA: Nízká krytka vyžaduje pro
přístup ke šroubu za krytem HS 4 mm imbus
delší než běžný klíč.
BIT #: S175300015
J
I
1.5 mm
