10. PREDNÉ ODPRUŽENIE FUTURE SHOCK
Váš bicykel CREO SL je vybavený systémom odpruženia Future Shock v stĺpiku vidlice.
VAROVANIE! Vzhľadom vysokej miere zložitosti systému Future Shock vyžaduje montáž vysoký
stupeň mechanických znalostí, schopností, školení a špeciálnych nástrojov. Preto je nevyhnutné
aby montáž, údržbu a odstraňovanie problémov vykonával autorizovaný predajca Specialized.
VAROVANIE! Odpruženie Future Shock a patentované komponenty, ktoré sú súčasťou systému
Future Shock, sú špecifické pre bicykle Specialized vybavené systémom Future Shock. Vždy
používajte iba originálne dodávané komponenty a hardvér. Použitie iných komponentov
alebo hardvéru ohrozuje integritu a odolnosť systému. Diely špecifické pre Future Shock by
sa mali používať iba na bicykloch Specialized určených pre Future Shock, aj keď sú vhodné.
Nedodržanie tohoto varovania môže mať za následok vážne zranenie alebo smrť.
Future Shock je dispozícii v prevedení s tlmením, alebo bez tlmenia v závislosti na modely bicykla.
Inštalácia je rovnaká pri oboch modeloch. Pre úspešnú inštaláciu Future Shock je veľmi dôležité
dodržovať postup v tejto príručke. Zmena poradia montáže bude mať za následok dlhší čas potrebný
na zostavenie systému.
Video pre Future Shock je k dispozícii na http://servicevideos.specialized.com/
„
video/306086210 alebo po oskenovaní QR kódu.
Patróna Specialized Future Shock a príslušné hlavové zloženie sú konštruované
„
ako integrovaná jednotka a sú určené iba pre použitie s kompatibilnými rámami a
vidlicami. Pri montáži na bicykel CREO SL používajte iba uvedené diely.
VAROVANIE: Stĺpik vidlice je z výroby odrezaný na veľkosť rámu. Stĺpik nerežte ani
nepoužívajte príliš krátku vidlicu. Uistite sa, že veľkosť uvedená na vidlici zodpovedá veľkosti
rámu.
Patróna Future Shock 2.0 bola testovaná a schválena pre použitie na bicykloch, ktoré majú
patrónu s tlmením ako sériové vybavenie.
10.1

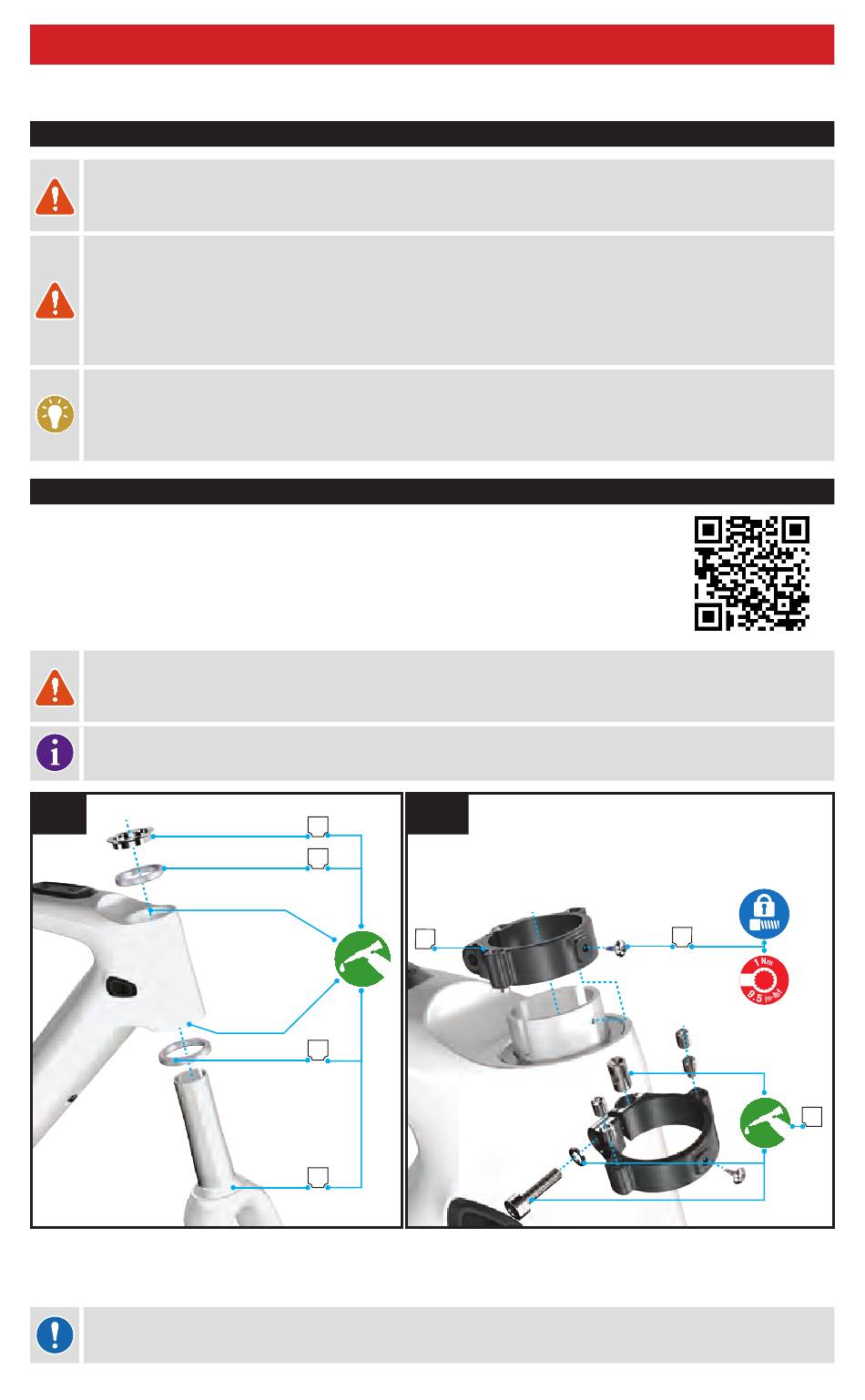

Obr. 10.1: Naneste vazelínu a potom namontujte spodné ložisko (A) na vidlicu (B). Vložte vidlicu do hlavovej
trubky, potom namažte a namontujte horné ložisko (C) a kompresný krúžok (D) na stĺpik vidlice.
UPOZORNENIE: Zaistite, aby otvor pre kompresný krúžok smeroval dopredu alebo dozadu na
bicykli. Neumiestňujte slot do blízkosti skrutiek predpätia hlavového zloženia.
25
10.1. VŠEOBECNÉ POZNÁMKY K MONTÁŽI
10.2. INŠTALÁCIA VIDLICE A FUTURE SHOCK PATRÓNY
D
C
A
B
10.2
J
F
E
