10.7
RICHTEN SIE DEN SCHLITZ
DER UNTERLEGSCHEIBE MIT
DEM VORDERRAD AUS
HÜLSE

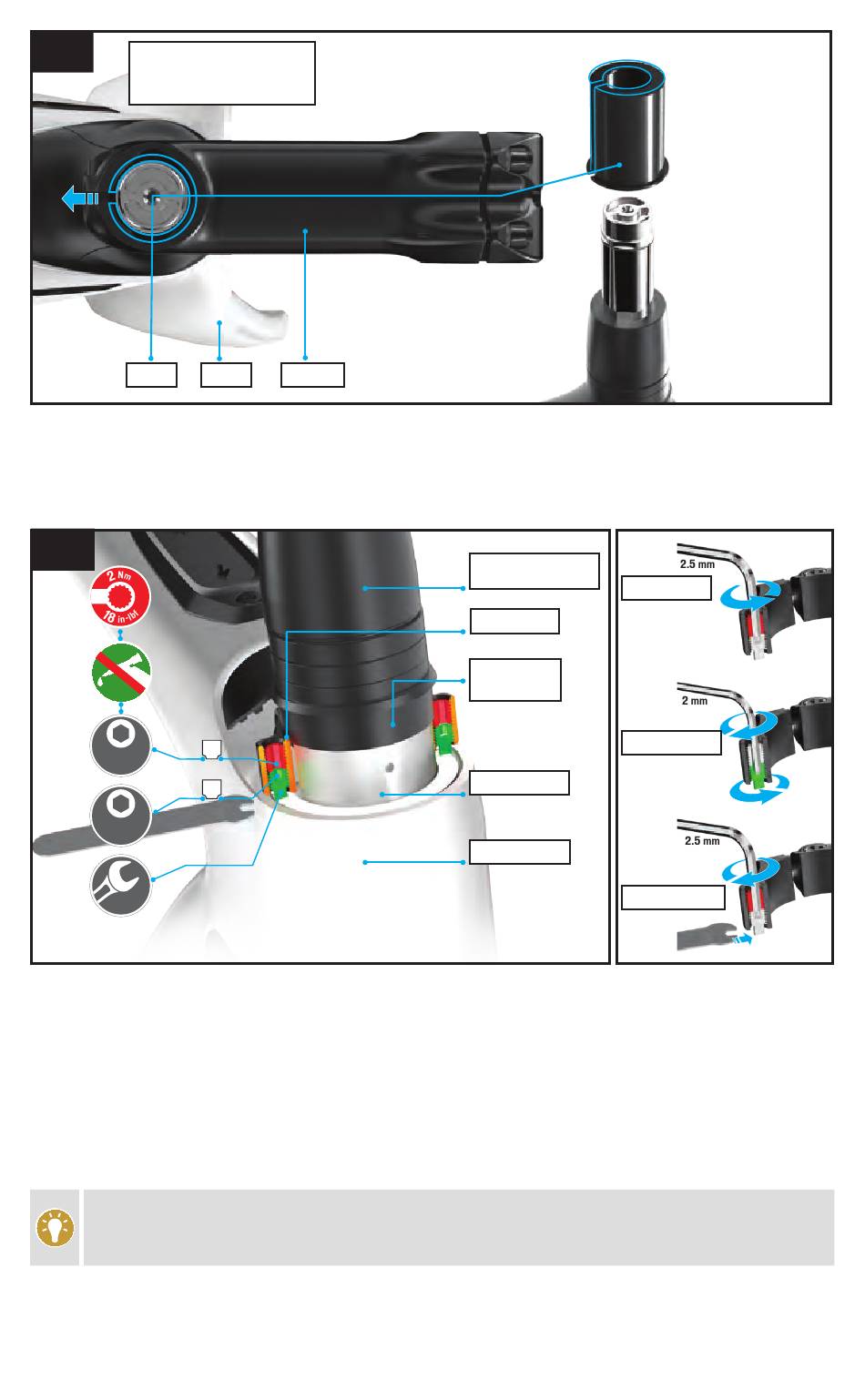

Abb.10.7: Montieren Sie den Vorbau auf der Kartusche und richten Sie ihn am Vorderrad aus. Ziehen Sie den
„
Vorbau gemäß den Angaben des Herstellers an. Den Lenker und die Bremsen gemäß den Anweisungen des
Bremsenherstellers einbauen.
Nicht-einstellbare Future Shock: Montieren Sie die Abdeckkappe (Abb.1-A unten, handfest).
„
10.8
2.5 mm
2 mm
3 mm
Abb.10.8: Vergewissern Sie sich, dass die Sicherungsschrauben gelöst sind (N) und stellen Sie dann die
„
beiden Vorspannschrauben (M) mit einem 2 mm Inbusschlüssel ein, bis beide den Kompressionsring berühren.
Wechseln Sie nun gleichmäßig zwischen den beiden Vorspannschrauben, während Sie die Vorderradbremse
betätigen und das Fahrrad hin und her bewegen, bis jegliche Bewegung / Spiel beseitigt ist und sich der
Steuersatz frei dreht.
Setzen Sie den mitgelieferten 3 mm Gabelschlüssel auf die Vorspannschrauben (M) unterhalb der Klemme
„
und ziehen Sie die Sicherungsschrauben (N) mit 1,0 Nm auf den Vorspannschrauben an, um sie zu kontern.
SICHERUNGGSCHRAUBEN NICHT FETTEN!
Um an die Vorspannschraube (unten) zu gelangen, muss der 2 mm Inbusschlüssel durch die
Sicherungsschrauben gesteckt werden. Die obere Sicherungsschraube wird mit einem 2,5 mm
Inbusschlüssel festgezogen.
29
GABEL
VORBAU
N
M
GUMMIABDECKUNG
1. LÖSEN
KLEMME
STEUERSATZ
ABDECKUNG
2. EINSTELLEN
GABELSCHAFT
STEUERROHR
3. FESTZIEHEN
