pro nabití obou akumulátorů (obr. 112.9 B), který při plném nabití ukáže hodnotu 150 %. To vyplývá z toho, že
doplňkový akumulátor RE má oproti internímu akumulátoru poloviční kapacitu.
12.9

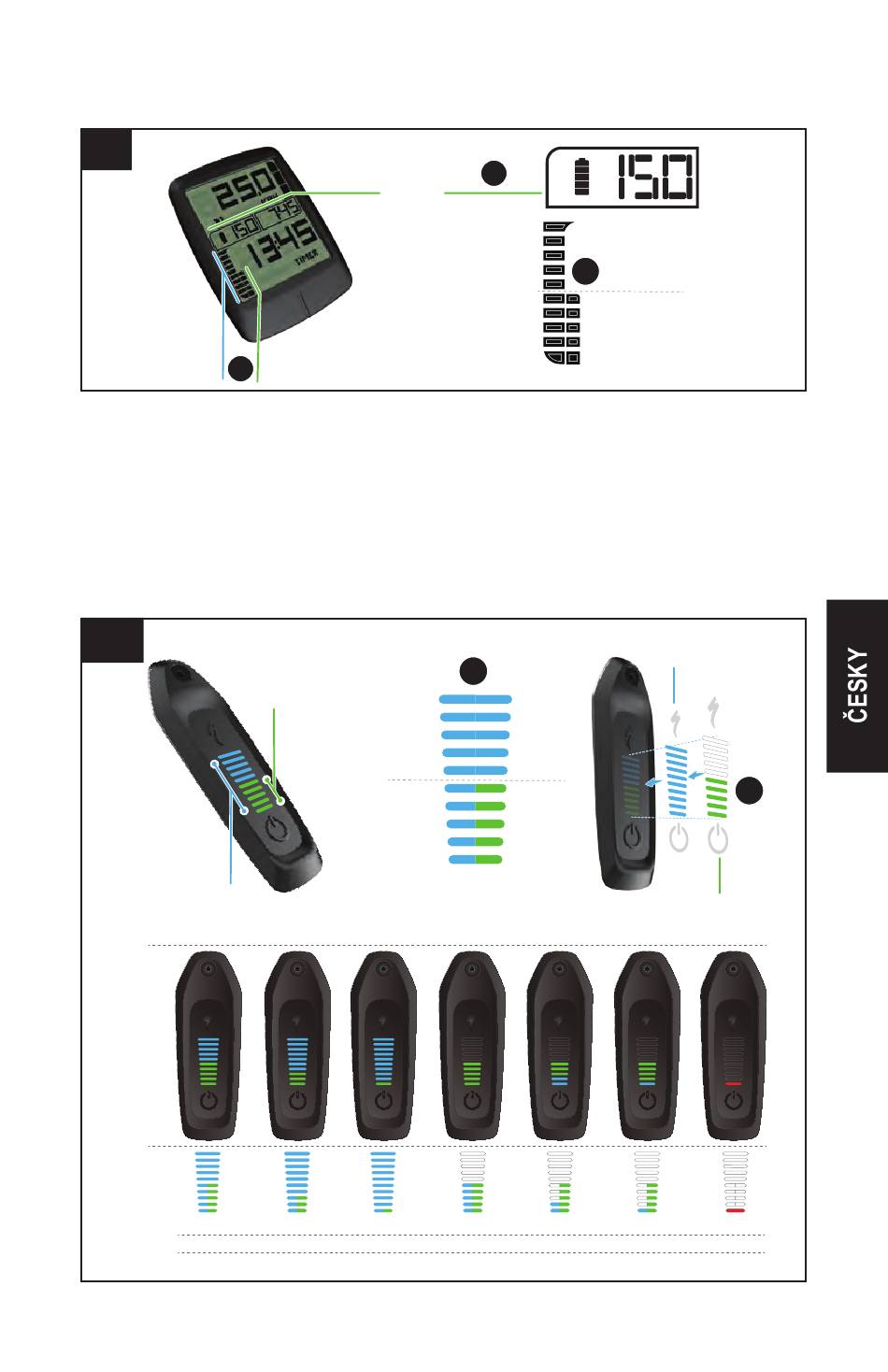

ZOBRAZENÍ ÚROVNĚ NABITÍ
A
Jestliže jsou interní akumulátor i doplňkový akumulátor RE plně nabité, na jednotce TCU se zobrazuje
úroveň nabití v podobě navrstvených světelných proužků: úroveň nabití interního akumulátoru je znázorněna
10 modrými světelnými proužky, zatímco úroveň nabití doplňkového akumulátoru RE 5 zelenými světelnými
proužky (obr. 12.10A) (50 % kapacity interního akumulátoru).
Zelené světelné proužky pro modul RE překrývají 5 modrých světelných proužků pro interní akumulátor (obr.
12.10 B) a (v závislosti na stavu nabití) mohou některé nebo všechny modré proužky také zakrývat. Je-li úroveň
nabití znázorněná modrými i zelenými proužky shodná, budou zelené proužky zobrazeny ve vrchní vrstvě.
Jakmile úroveň nabití poklesne, budou navrchu zobrazeny proužky s barvou, která odpovídá nejnižšímu stupni
nabití.
12.10
ÚROVEŇ
VNITŘNÍ BATERIE
90-100 %
BAT
80-100 %
RE BAT
VNITŘNÍ
+
BATERIE
RANGE
EXTENDER
ZOBRAZENÍ ÚROVNĚ NABITÍ
RANGE EXTENDER
ZOBRAZENÍ ÚROVNĚ NABITÍ
90-100
RANGE EXTENDER
80-89
ÚROVEŇ BATERIE
70-79
60-69
50-59
40-49
30-39
20-29
10-19
0-9
90-100 %
90-100 %
40-59 %
0-19 %
B
90-100
80-89
70-79
A
60-69
50-59
40-49
40-49
30-39
30-39
20-29
20-29
10-19
10-19
0-9
0-9
%
A
80-100
60-79
40-59
20-39
0-19
%
40-49 %
10-19 %
80-100 %
80-100 %
=
80-100
RANGE EXTENDER
=
60-79
ZOBRAZENÍ ÚROVNĚ
=
NABITÍ
40-59
=
20-39
=
0-19
SPODNÍ
VRSTVA
B
HORNÍ
VRSTVA
0-9 %
0-9 %
80-100 %
0-9 %
34
